Последнее обновление: 15.09.2024
Надеемся, товар подойдет вашему автомобилю.
Вы должны выполнить следующие условия:
1. Убедитесь, что модель вашего автомобиля аналогична типу нашего товара.
2. Проверьте изображения товара по ссылке, они должны соответствовать деталям вашего автомобиля.
3. Пожалуйста, найдите свою часть номера в зависимости от нашей фотографии. Затем подтвердите тот же номер в нашем Интернете или свяжитесь с нами. (номер появится в любом месте части)
Примечание: продается только электрический блок управления. Если вам нужен полный набор, перейдите по этой ссылке:
Https://www.aliexpress.com/item/4001003109075.html?spm=5261.ProductManageOnline.0.0.15744edf2RDjbh
Информация о продукте

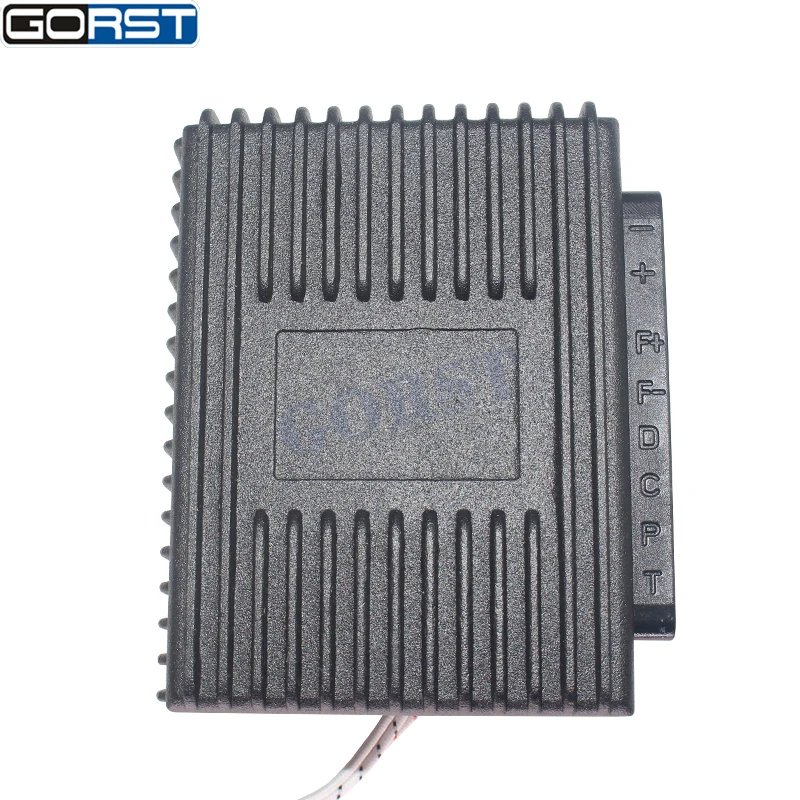

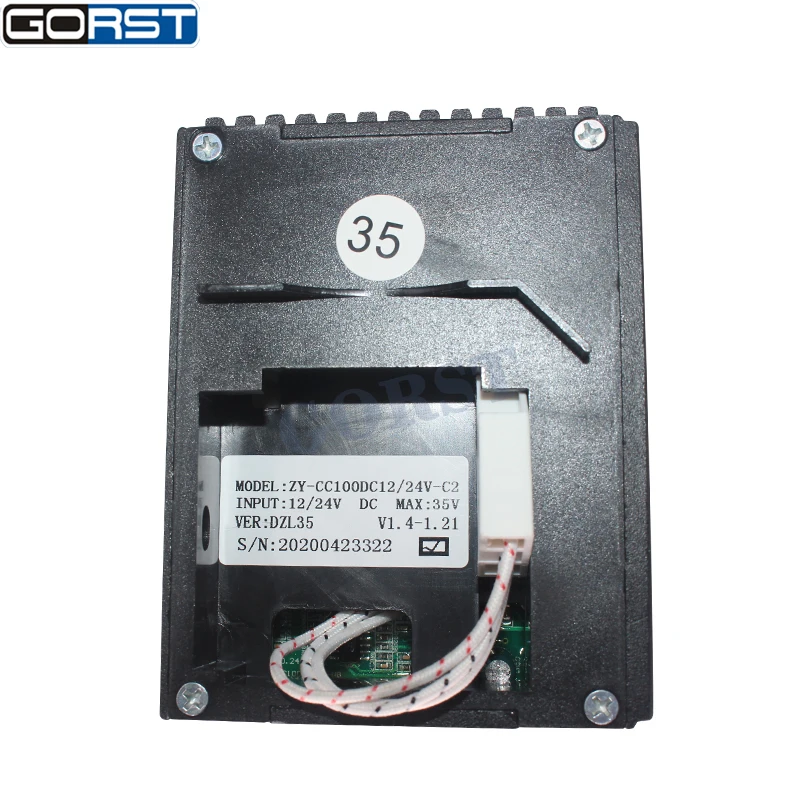

Имя:Электрический блок управления
Номер товара: HX-QDZH35G-Box
Номер обмена: QDZH35G
Состояние: Новое
Количество штук: 1 штука (только блок управления)
Контакты: 8 контактов
Диапазон температур охлаждения: -18 ℃ ~ 10 ℃
Форма: тип шкафа (открытый наружу)
Тип источника питания: постоянный ток
Тип: компрессорный автомобильный холодильник
Напряжение: 12 В/24 В
Хладагент: R134a
Сертификация: CE
1) QDZH35G, серия DC, используйте хладагент R134A;
2) подача напряжения 12 В и 24 В;
3) Тип охлаждения: FC;
4) Применение: низкое обратное давление, среднее обратное давление;
5) максимальная мощность охлаждения 110 Вт
6) Потребляемая мощность в ваттах от 65 до 110 Вт зависит от настройки оборотов и обратного давления внутри системы
Материал: пластик и металл
Цвет: черный
Установка: замена 1:1
Упаковка: коробка или конверт
Применимость: для компрессоров Danfoss BD35 DC
Для диспенсера воды, небольшого холодильника, небольшой морозильной камеры, винного погреба и других небольших охлаждающих приборов, используемых для автомобилей, кораблей и кемпинга.
Хладагент
Применение
Модель
Рабочий объем (см3)
Скорость вращения (об/мин)
Емкость (Вт)
Коп
EER
Масляный заряд
Тип охлаждения
Питание
-23,3 °C (ASHRAE)
W
Ккал/ч
БТЕ/ч
W/W
Btu/W.h
Мл
R134a
ЛБП
QDZH35G
3,5
2000
65
56
222
1,35
4,6
150
FC
12/24 в
2500
80
69
274
1,35
4,6
(DC)
3000
95
82
325
1,3
4,44
3500
110
95
377
1,25
4,26
Установка

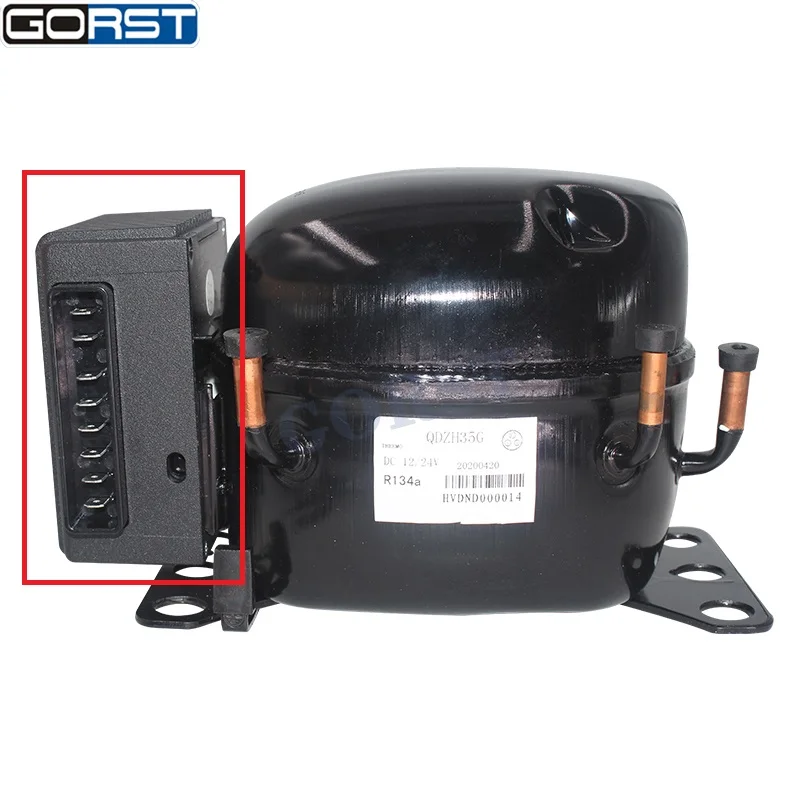

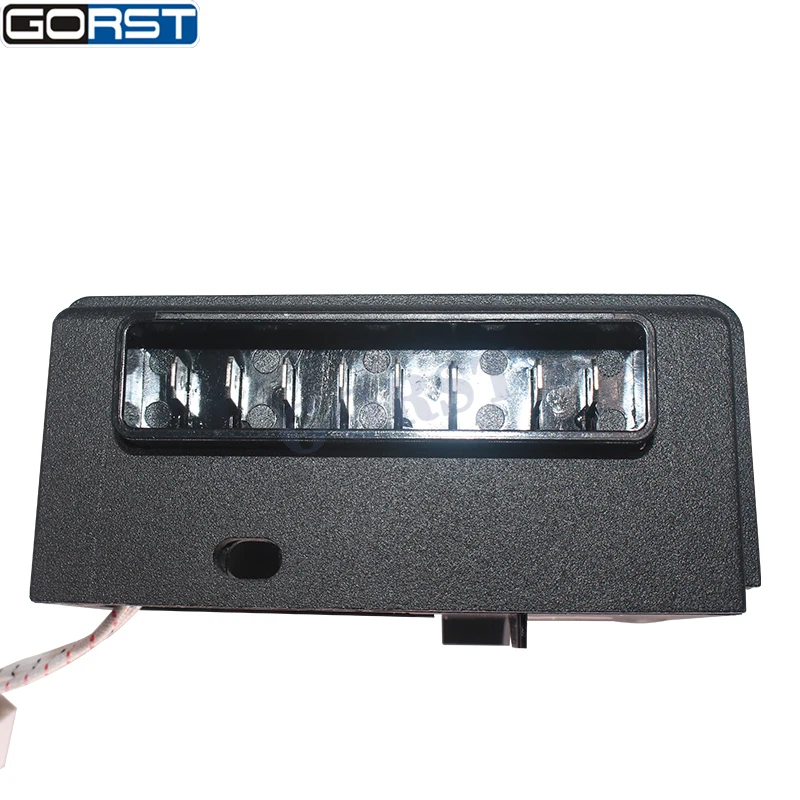

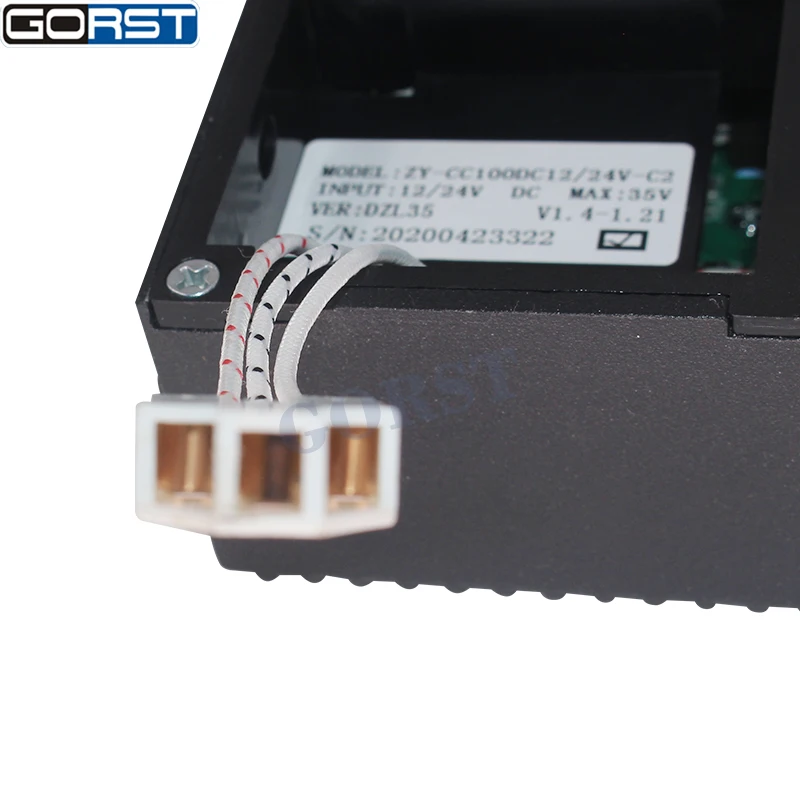

Подключите Клеммную вилку от электронного блока к клемме компрессора. Установка электронного блока
На компрессор, защелкнув крышку над головкой винта.
Блок питания
Электронный блок всегда должен быть подключен напрямую к аккумуляторным столбам. Подключите плюс к + и
Минус к-, в противном случае электронный блок
Не будет работать. Электронный блок защищен от обратного подключения аккумулятора. Для защиты
При установке предохранитель должен быть установлен в кабеле + как можно ближе к батарее. 15а предохранитель для
Рекомендуется использовать Предохранитель 12 В и а для цепей 24 В. Если Используется Главный переключатель, его следует расклассифицировать до
Ток мин. 20А. Размеры провода в таблице. 2 должны соблюдаться. Избегайте дополнительных стычек в
Система питания для предотвращения падения напряжения, влияющего на Настройки защиты аккумулятора.
Защита батареи
Компрессор остановлен и снова запущен в соответствии с определенными пределами напряжения, измеренными на
+ И-клеммы
Электронный блок. Стандартные настройки для систем питания 12 В и 24 В
Отображается из таблицы. 3. Другие настройки не являются обязательными, если соединение с резистором
Устанавливается между терминалами C и P.
Термостат
Термостат подключен между клеммами C и T. Без какого-либо резистора в цепи управления,
Компрессор с электронным блоком
Будет работать с фиксированной скоростью 2000 об/мин, когда термостат
Включается. Можно получить другие фиксированные скорости компрессора в диапазоне от 2000 до 3500 об/мин
При установке резистора для регулировки напряжения (в) цепи управления.
Вентилятор
Вентилятор может быть подключен между клеммами + и F. Подключите плюс к + и минус к F.
Так как выходное напряжение между клеммами + и F всегда регулируется до 12 В, вентилятор 12 в должен быть
Используется как для систем питания 12 В, так и 24 В. Выход вентилятора может обеспечивать постоянный ток
0.5A avg. Во время запуска допускается более высокое потребление тока в течение 2 секунд.
Светодиодный
Между клеммами + и D может быть подключен светодиод (светодиод) 10 мА. В чехол
Электронный блок записывает операционную ошибку, Диод будет мигать несколько раз. Количество вспышек
Зависит от того, какая операционная ошибка была зафиксирована. Каждая вспышка будет длиться 1/5 секунды. После фактического
Количество вспышек возможна задержка без Вспышек, поэтому последовательность для каждой записи ошибок составляет
Повторяется каждые 3 минуты
Особенность:
100% высокое качество.
Идеально подходит для замены старого или сломанного автомобильного холодильного воздушного компрессора eЭлектрический блок управления.
Износостойкая деталь с защитой от повреждений.
Легко установить.
Сверление и резка не требуются.
Внимание уважаемым покупателям:
Фотографии товаров, продаваемых на веб-сайте, могут немного отличаться от реальных после обработки, но это не влияет на использование функций
Если у вас есть вопросы, обратитесь в службу поддержки клиентов.
Для посредников и прямых поставок:
Рад работать с агентами со всего мира. Мы можем предоставить фотографии абсолютно бесплатно, но только с нашего разрешения, иначе мы будем нести ответственность в соответствии с законом.
Для уважаемых клиентов:
Для обеспечения качества продукции, пожалуйста, делайте покупки только в нашем официальном магазине.
Если у вас возникли проблемы с нашей продукцией, пожалуйста, напишите нам, наши сотрудники всегда здесь, чтобы помочь вам.
Если вам нравятся наши товары и наши услуги, пожалуйста, оставьте отзывы в с 5 звездами. Это много значит для нас.
