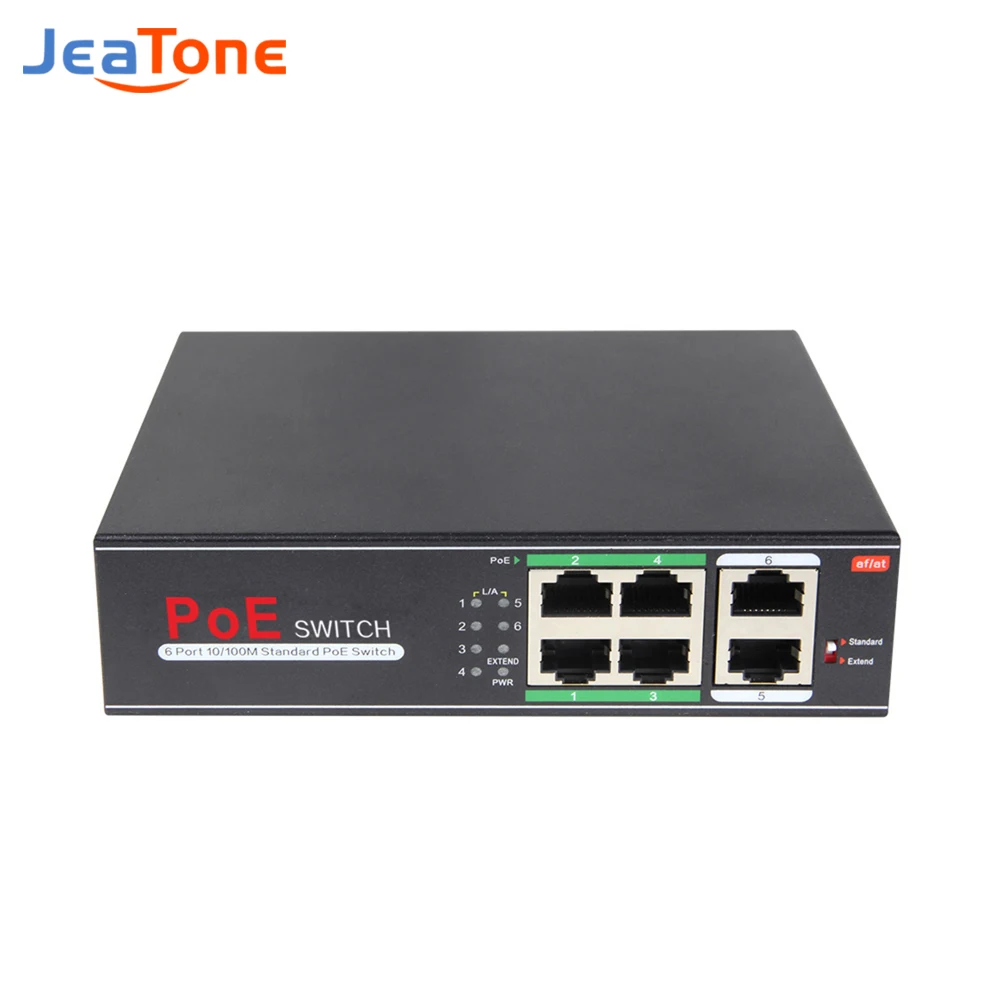

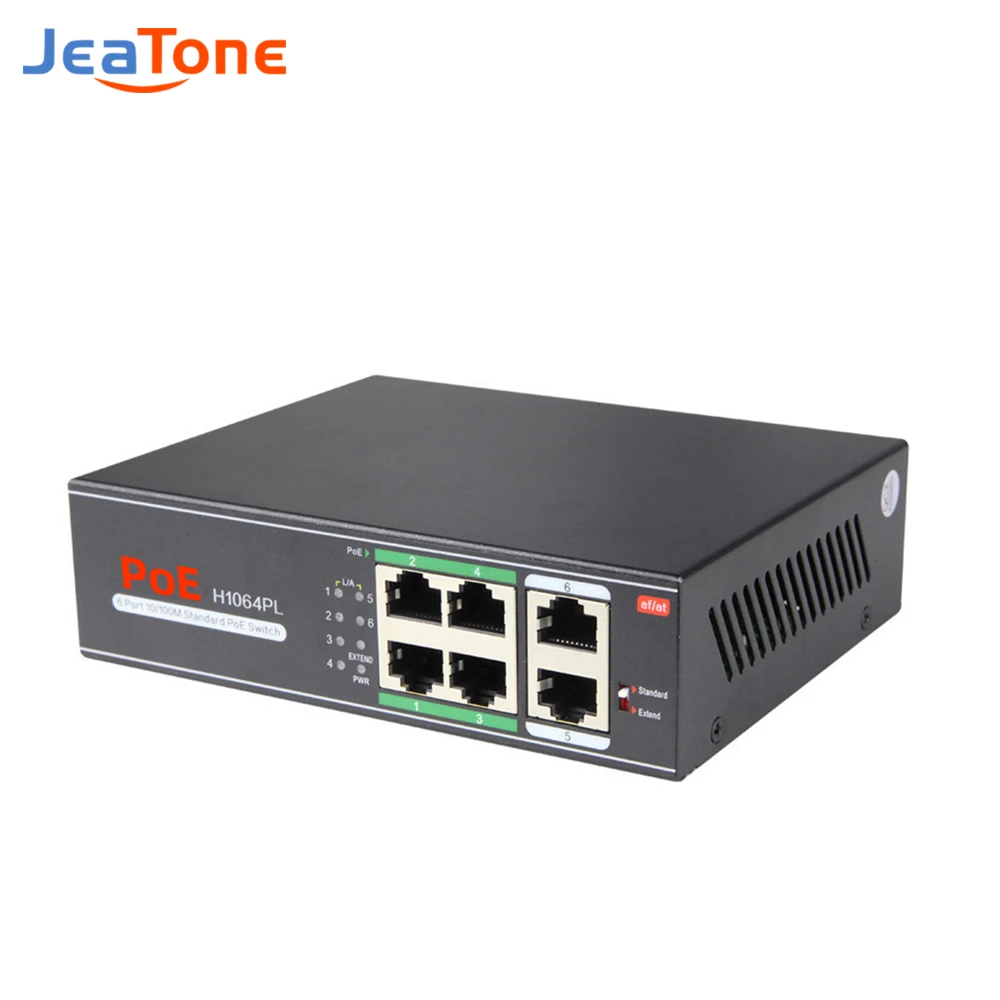

Сетевой рабочий коммутатор Jeatone, 2 + 4 порта, IP Ethernet IEEE 802.3afat, подходит для IP-камербеспроводных точек доступакамер видеонаблюдения

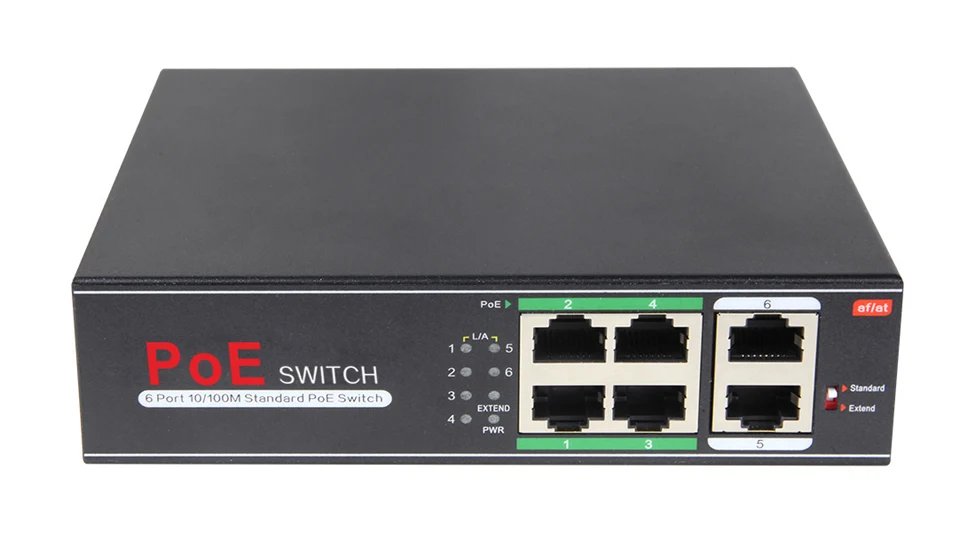

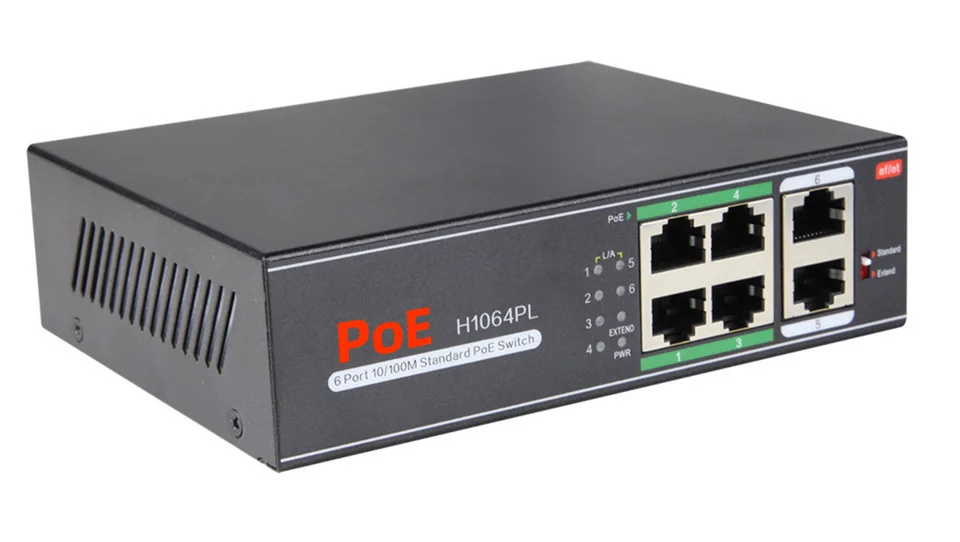

6-Порты и разъёмы 10/100 Мбит/с коммутатор питания через Ethernet (H1064PL)

Серия H1064PL-это неуправляемый PoE коммутатор 10/100 Мбит/с, он имеет порт 4*10/100 м PoE s и 2*10/100 м uplink RJ45 port s, порт 1-4 может sup порт IEEE 802.3AF/at Стандартный источник питания PoE, один порт питания PoE до 30 Вт и максимальная выходная мощность POE is65W. В качестве устройства питания PoE он может автоматически обнаруживать и распознавать оборудование приема питания, которое соответствует стандарту и обеспечивает питание через сетевой кабель. Он может поставлять питание к POE терминальному оборудованию, таким как беспроводная точка доступа, веб-камера, VoIP телефон, видео контроль доступа домофон и т. Д. Через сетевой кабель для удовлетворения сетевой среды, которая нуждается в высокой плотности питания PoE. Он подходит для отелей, кампусов, фабричных кварталов и малых и средних предприятий для формирования экономики. Эффективная сеть.

Неуправляемая модель, подключи и работай, Нет конфигурации, прост в использовании.

10/100 Мбит/с, двойной порт RJ45

Provides обеспечивает 6*10/100 Base-TX RJ45 портов и двойной разъем питания, что более удобно для пользователей гибко настроить, чтобы удовлетворить сетевые требования различных сценариев.

◇ Все порты поддерживают неблокирующую передачу проволочной скорости для более гладкой передачи.

Support поддержка полнодуплексного управления потоком IEEE 802.3x и полудуплексного управления потоком обратного давления.

Функция питания IntelligentPoE

Ports порты 4*10/100 Base-TX RJ45 поддерживают источник питания PoE, который удовлетворяет потребности источника питания PoE в различных сценариях в области безопасности.

Comply соответствие стандарту питания IEEE 802.3af /at PoE, автоматическое определение устройств PoE для источника питания без повреждения устройств без PoE. Максимальная выходная мощность PoE составляет 65 Вт, а максимальная выходная мощность PoE одного порта-30 Вт.

Простота в использовании

Plug and play, без конфигурации, простой и удобный.

Users пользователи могут легко понять рабочий статус устройства через индикатор питания (PWR), индикатор состояния порта (Link/Act) и индикатор работы PoE.

Инновационная функция (только с функциональным переключателем)

File файл с большим расстоянием: при открытии скорость 1-4 порта уменьшается до 10 м. С помощью имеющегося кабеля витой пары, предел передачи линии витой пары может быть сломан, а расстояние передачи может достигать 250 метров; С другой стороны, это может решить проблему плохой передачи, вызванную старением линии.

Mode режим видео мониторинга: Откройте с переключением на большое расстояние, 1-4 порта изолированы друг от друга, но общаться с 5-6 портами, чтобы предотвратить DHCP коллизии, оптимизировать использование кэша порта, И уменьшить штормы вещания.

Оборудование стабильное и надежное

Host Хост имеет низкое энергопотребление, отсутствие вентилятора и бесшумный дизайн, оцинкованная сталь и металлический корпус, а также Превосходное тепловыделение для обеспечения стабильной работы продукта.

Equipment оборудование полностью соответствует требованиям безопасности CCC, CE, FCC, RoHS и является безопасным и надежным.

Техническая спецификация

Модель

H1064PL

H1108PL

Встроенный порт

4*10/100Base-TX PoE порты (данные/мощность)

2*10/100Base-TX uplink RJ45 порты (данные)

8*10/100Base-TX PoE порты (данные/мощность)

2*10/100Base-TX uplink RJ45 порты (данные)

Порт PoE

Порт 1-4 can sup порт IEEE802.3af/at Стандартный источник питания PoE

Порт 1-8 can sup порт IEEE802.3af/at Стандартный источник питания PoE

Функциональный переключатель

1 * (расширитель + CCTV)

Примечание:Когда состояние переключателя изменяется, его необходимо перезапустить, прежде чем функция PoE switch начнет действовать

Сетевой протокол

Ieeee802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3x

Стандарт PoE

IEEE802.3af/at международный стандарт

Порт Ethernet

Порты и разъёмы для детей возрастом 1-6 может sup Порты и разъёмы 10/100BaseT (Д х Ш х В) Автоматическое обнаружение, полный/полудуплекс auto MDI / MDI-X adaptive

Порты и разъёмы 1-10can sup Порты и разъёмы 10/100BaseT (Д х Ш х В) Автоматическое обнаружение, полный/полудуплекс auto MDI / MDI-X adaptive

Режим пересылки

Храните и вперед (полная скорость провода)

Мощность переключения

1,6 Гбит/с (неблокирующий)

2 Гбит/с (без блокировки)

Скорость пересылки @ 64 байт

0,98 Mpps

1,488 Mpps

Запись mac-адреса

1K

Буферная память

768K

Передача витой пары

10BASE-TX: Cat5 или более поздний UTP(≤ 250 метров)

100BASE-TX: Cat5 или более поздний UTP(≤ 100 м)

Штырь источника питания

По умолчанию 1/2(+), 3/6(-); Опционально 4/5(+), 7/8(-)2 пары источника питания

Максимальная/Средняя мощность на порт

30W/15,4 W

Общее PWR/входное напряжение

65 Вт (AC100-240V)

120 Вт (AC100-240V)

Энергопотребление

Режим ожидания <3 Вт; Полная нагрузка <65 Вт

Режим ожидания <5 Вт; Полная нагрузка <120 Вт

Светодиодный индикатор

Индикатор питания: PWR (зеленый); Сетевой индикатор: Link (желтый); POE рабочий индикатор: PoE (зеленый) функциональный индикатор переключателя: EXTEND (зеленый)

Питание

Встроенный импульсный источник питания, AC100 ~ 240V 50-60Hz1A

Встроенный импульсный источник питания, AC100 ~ 240V 50-60Hz 2.2A

Рабочая температура/Влажность

-20 ~ + 55 °C;5% ~ 90% RH (без конденсации)

Температура хранения/Влажность

-40 ~ + 75 °C;5% ~ 90% RH (без конденсации)

Размеры

142*114,5*40 мм

195*130*40 мм

Вес нетто/брутто

<0,6 кг/ <1 кг

<0,8 кг/<1,2 кг

Метод установки

Рабочий стол, настенное крепление

Молниезащита/уровень защиты

Порт Lightning защита: 4КВ 8/20us; Уровень защиты: IP30

Сертификация

CCC;CE mark, commercial;CE/LVD EN60950;FCC Part 15 Class B;RoHS;

Гарантия

1 год (2 года для источника питания), пожизненное обслуживание.

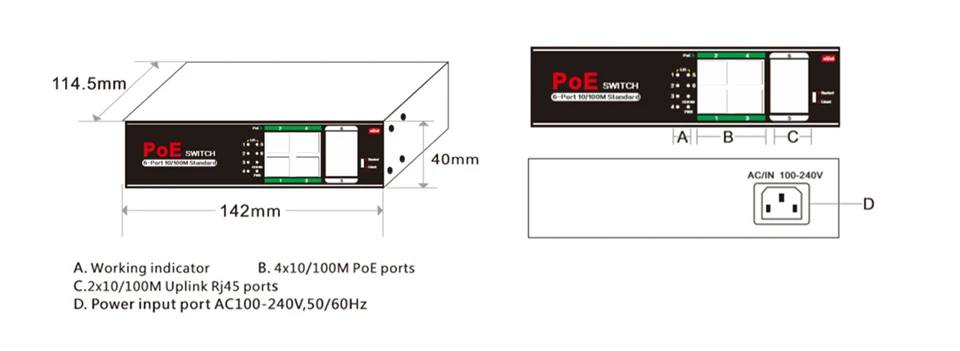

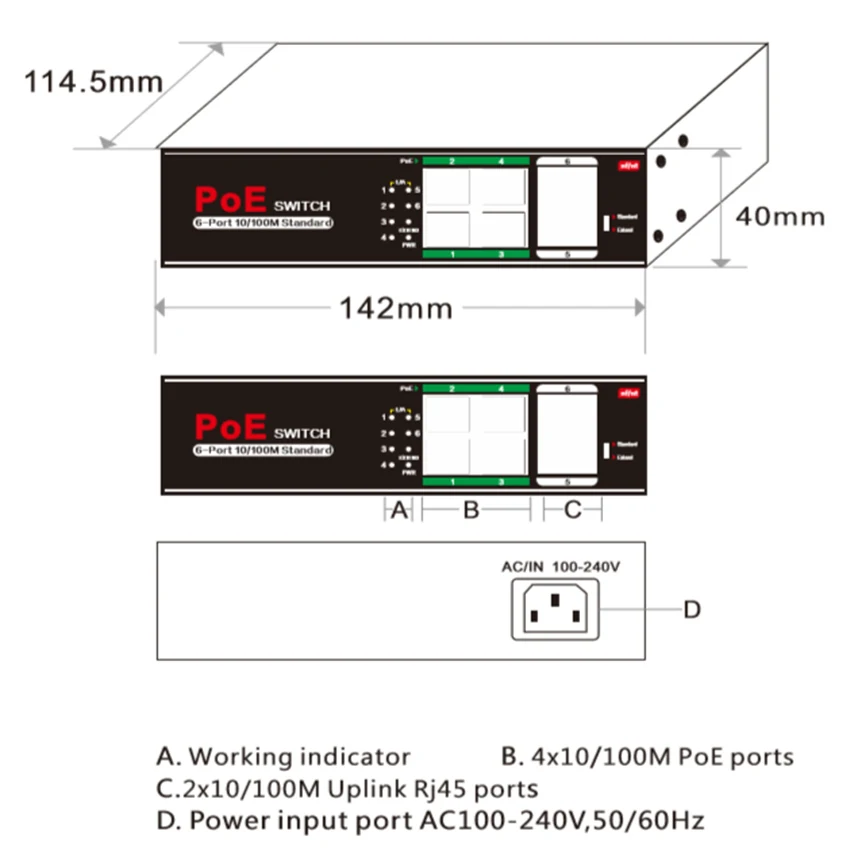

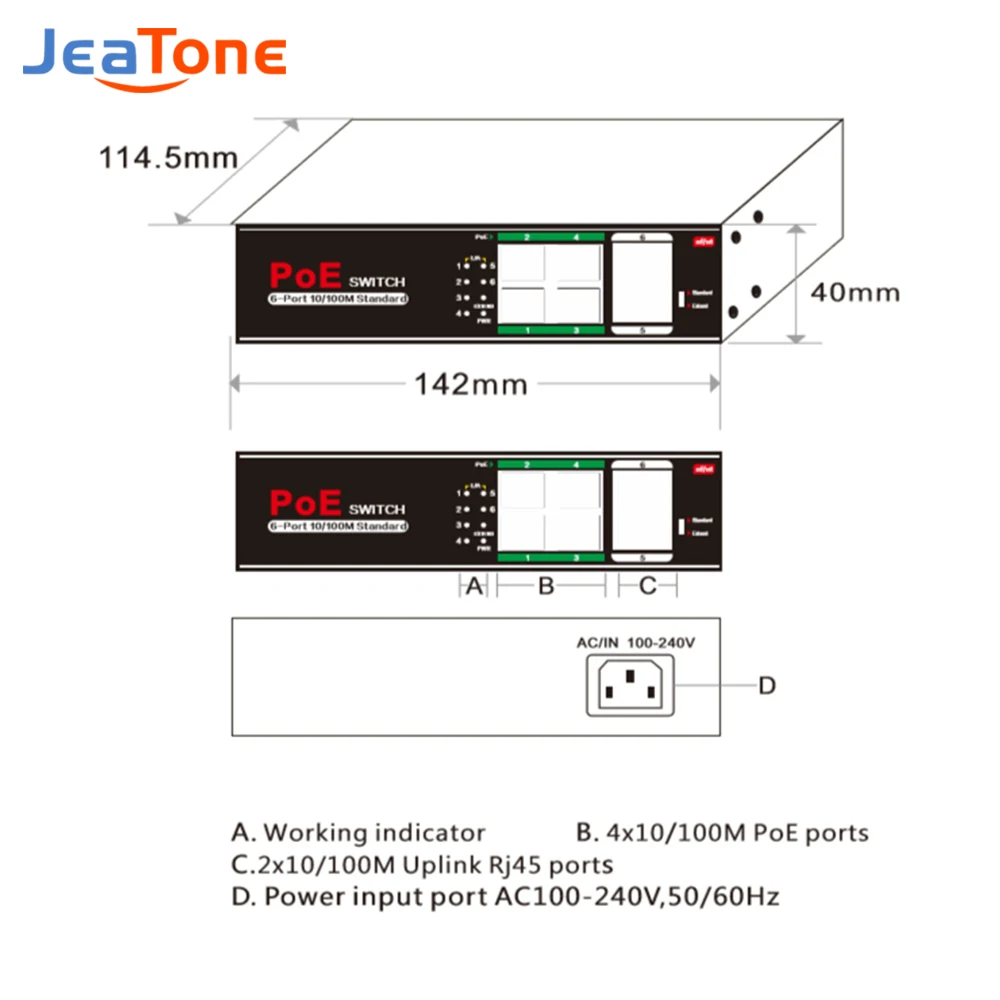

Размеры

Подключение

Упаковочный лист

Содержание

Кол-во

Блок

6-Порты и разъёмы 10/100 Мбит/с коммутатор питания через Ethernet (H1064PL)

1

Набор

Линия электропередачи переменного тока

1

ПК

Руководство пользователя

1

ПК

Гарантийный талон и сертификат квалификации

1

ПК

Примечание:Данная модель не Поддерживает монтажное ухо по умолчанию. Если вам это нужно, вы должны приобрести его отдельно!

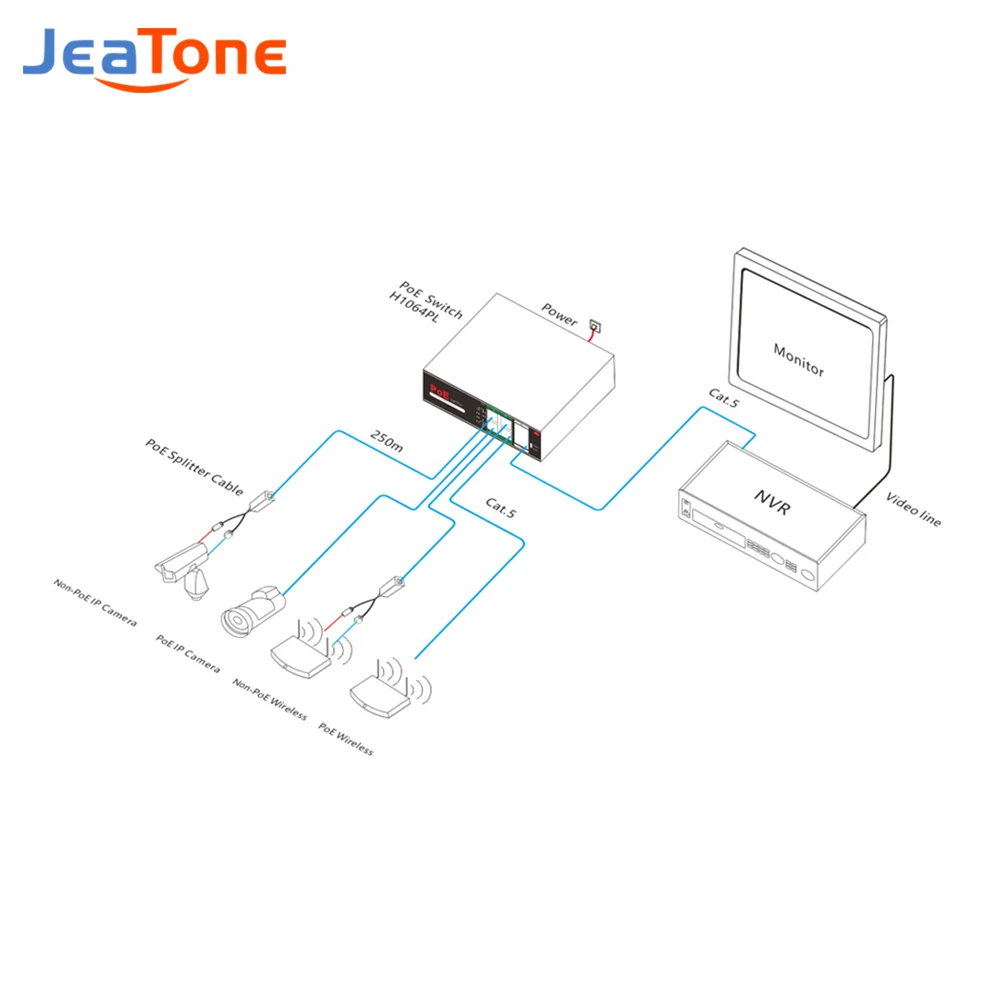

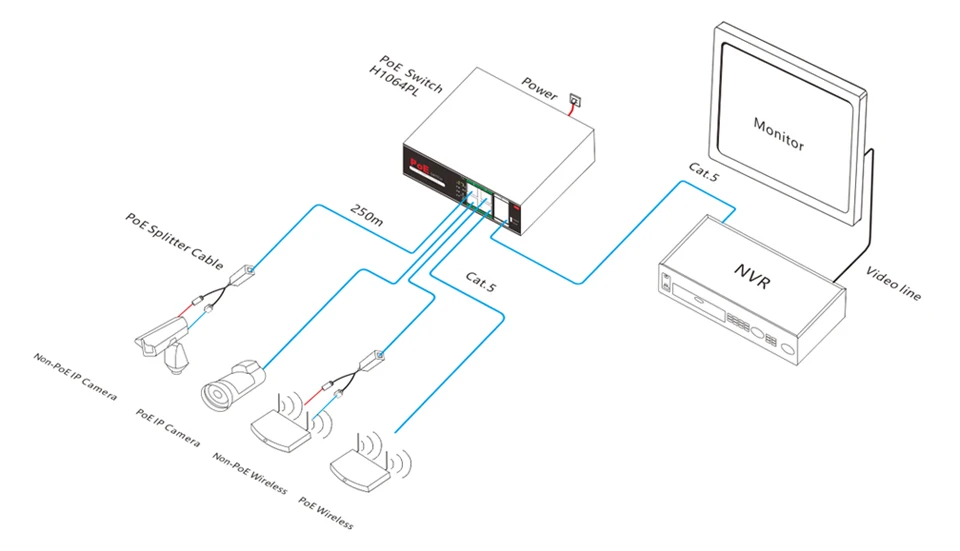

Схема подключения
