HP363
И. Обзор:
HP363-это измеритель мощности радиочастоты, измеритель завершает работу нажатием клавиш, преимущества: простая конструкция, простота в использовании, стабильная производительность, надежность, высокая чувствительность и быстрая скорость измерения.
2. Применение:
● Измерение мощности RF;
● Калибровка счетчика;
3. Таблица технических параметров:
Примечания к единицам параметров товара
1 Диапазон измерения мощности-50 ~ + 0 дБм (внешний RF аттенюатор может быть расширен до 100 дБм)
2. Разрешение измерения мощности 0,1 дБм
3 диапазон частот измерения 1 ~ 10000 МГц
4. Измерительная мощность 1 НВ ~ 1 мВт
5 Рабочее напряжение 7 ~ 12 В постоянного тока
6 рабочий ток <50 мА
7 Рабочая температура-40 ℃ ~ 65 ℃ Цельсия
8 Температура хранения-40 ℃ ~ 65 ℃ Цельсия
9 Размер 55*45*10 мм Длина X Ширина X высота
4. Отображение интерфейса и инструкции по эксплуатации:
(1) Описание блока: дБм;
(2) Описание ключа:
FUN: функциональная клавиша; Режим: изменение интерфейса; SEL: кнопка самостоятельного добавления или кнопка самоуменьшения;

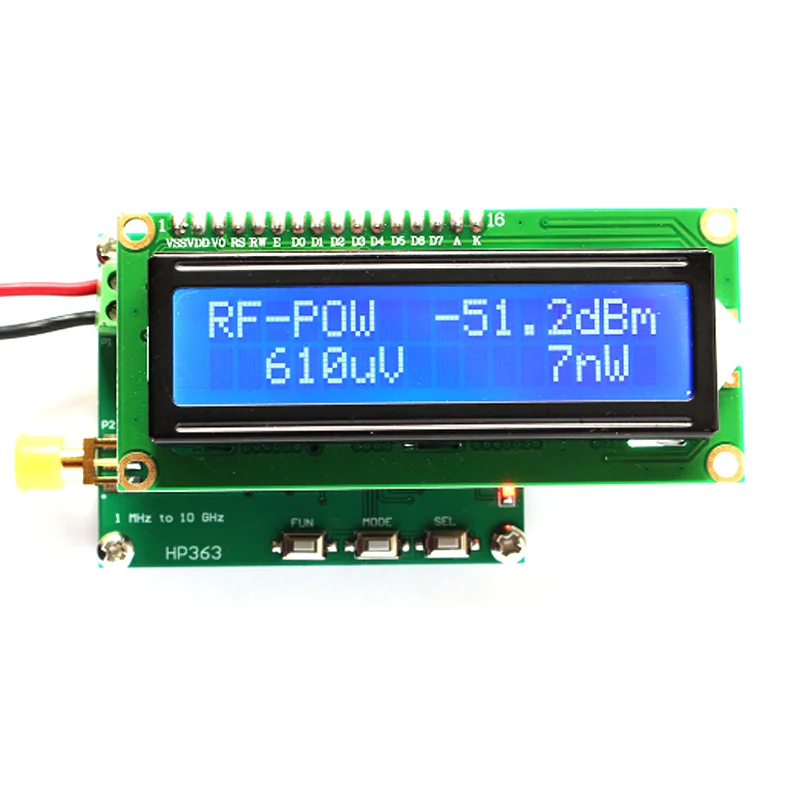

4,1, отображение данных измерений
Шрифт дисплея интерфейса:
Первая линия "RF-POW-51,2 дБм"
Вторая линия "610uV 7nW"
Примечание: отображает значение сигнала dBm, значение входного напряжения и входную мощность соответственно.

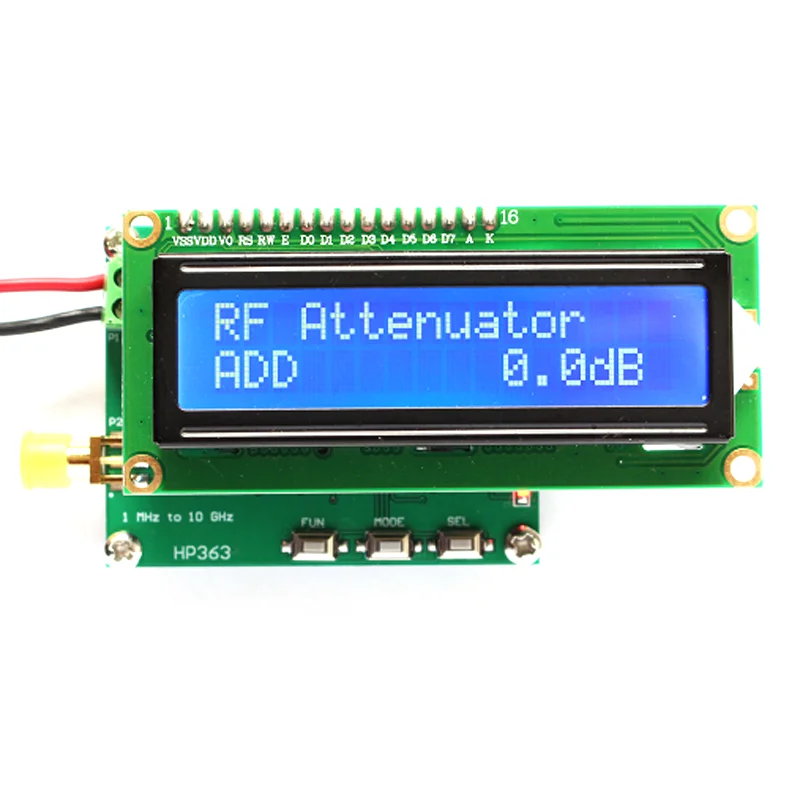

4,2. Установите значение затухания мощности RF
Шрифт дисплея интерфейса:
Первая линия "RF аттенюатор"
Вторая линия «SUB 000dB»
Ключевая операция:
FUN: функциональная клавиша; (выберите направление сложения и вычитания) Отображение SUB для вычитания, дисплей ADD для сложения. (Нажмите и удерживайте забавную кнопку, чтобы сохранить заданное значение дБ)
SEL: кнопка самоувеличения или кнопка самоуменьшения;
Примечание: Подключите различные аттенюаторы мощности RF и установите соответствующий коэффициент затухания, чтобы считывать правильные параметры мощности.
Пять, проводка
P1 определение проводки:
Номер символа
1 положительный источник питания модуля VDD (7 В ~ 12 В)
2 GND отрицательный полюс источника питания модуля
P2 определение проводки:
Номер символа
1 FX не используется
2 входа радиочастотного сигнала RF
3 GND Отрицательная мощность
Аннотация:
Прежде всего, dB-это чистый Счетный блок: для мощности, dB = 10 * lg (a/B). Для напряжения или тока дБ = 20 * lg(A/B). Смысл дБ не может быть проще, то есть, очень большой (за ним следует длинная струна 0) или очень маленький (длинная струна нулей спереди) выражено в короткой форме. Например:
X = 1000000000000000 (всего 15 нулей)
Может выражаться как: 10lgX = 150 дБ
X = 0,000000000000001
Может выражаться как: 10lgX =-150 дБ
ДБм определяет милливатт (милливатт). 0 дБм = 1 мВт;
DBw определяет ватт. 0 дБВ = 10 лг1 Вт = 10 лг1000 МВт = 30 дБм.
По умолчанию dB всегда определяет блок питания, который рассчитывается как 10lg. Конечно, в некоторых случаях для описания работы и мощности может использоваться сила сигнала (амплитуда). В этом чехле Используйте 20lg в качестве счетчика. Это относится как к области управления, так и к области обработки сигнала. Например, иногда можно увидеть выражение dBmV.
