Pixmaker 3 UAV Автопилот с открытым исходным кодом Контроллер полета Pixhawk/Pixhawk 2 обновленная версия для радиоуправляемой модели

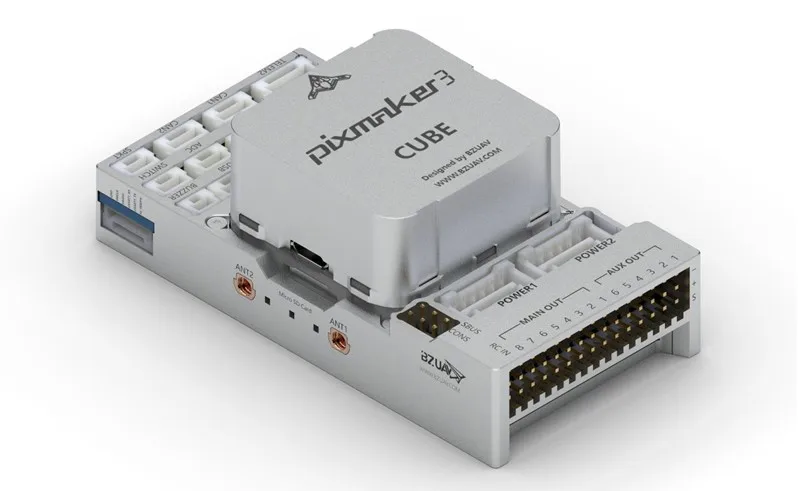

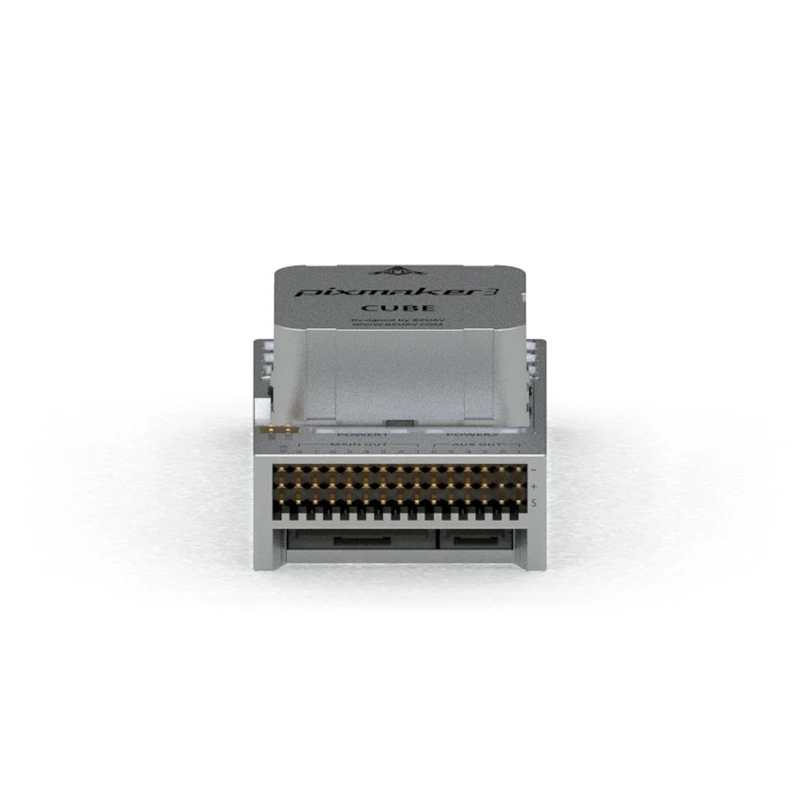

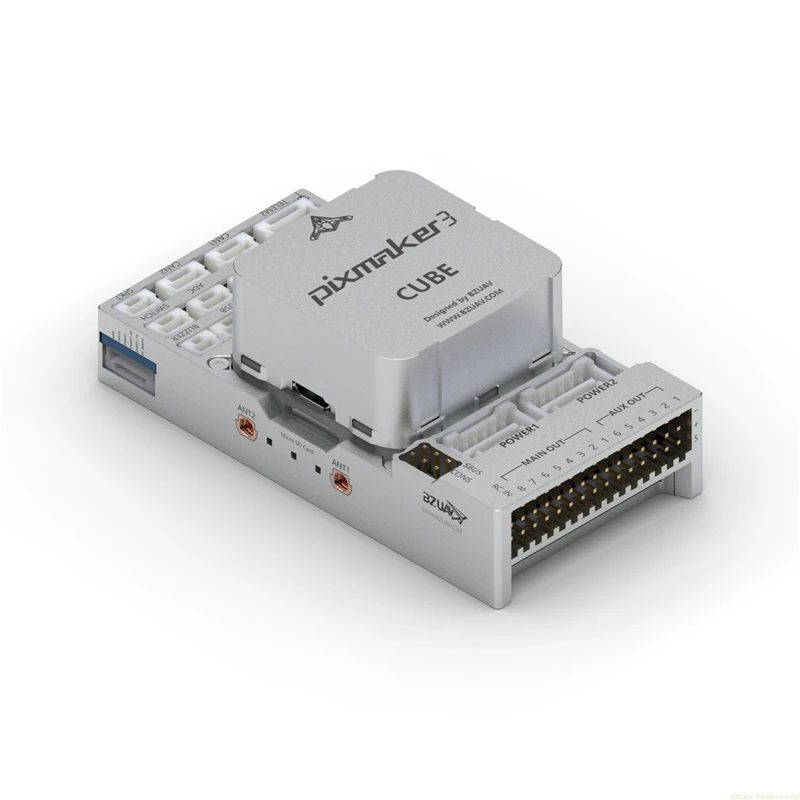

Внешний вид: CUBU + полнофункциональная несущая плата

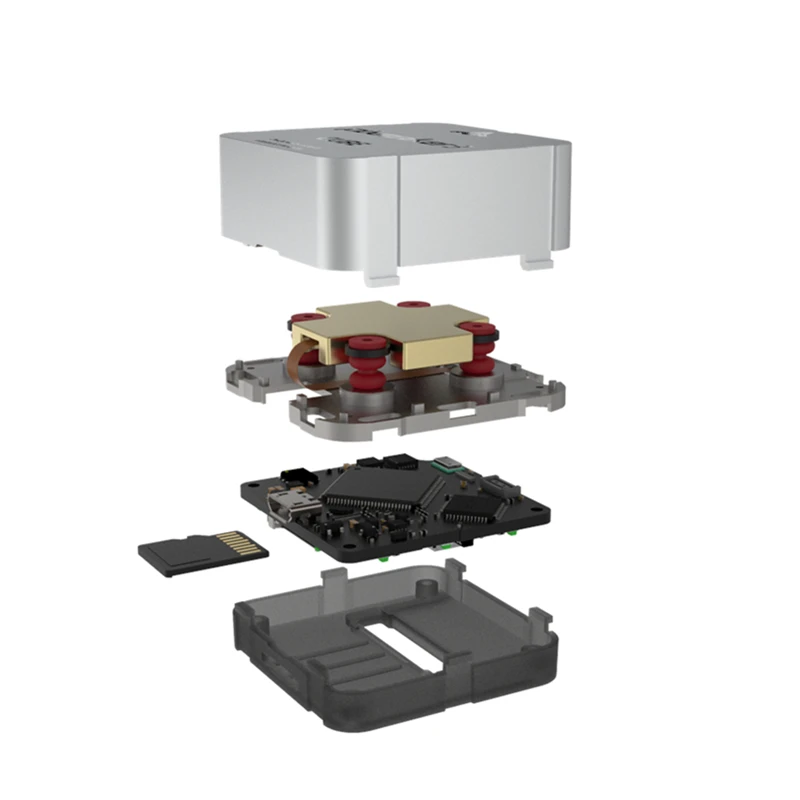

Куб: 38,7 мм x 38,9 мм x 22 мм (совместим с базовой пластиной pixhawk2)
Несущая плата: 85,4 мм x 44 мм x 18,3 мм (13,41 мм в самой тонкой части)
Вышеуказанный Размер включает встроенную передачу данных (3DR радио, Xbee, P900 и т. Д.)
Общий интерфейс:
1. Последовательный порт x 5 (TELEM1 имеет возможность питания с высоким током 1,5a, TELEM1 и TELEM2 имеют функцию управления потоком оборудования)
2. CAN x212C x2 зуммер Интерфейс x1 переключатель безопасности интерфейс x 1
3. Он имеет выделенным интерфейсом для 3,3 V и 6,6 V аналого-цифрового преобразования
4. Он имеет специальный интерфейс расширения USB (удобно использовать uUSB из корпуса для отладки после того, как Контроллер полета встроен)
5. Он имеет специальный интерфейс для спутникового приема Spektrum DSM/ DSM2/ DSM-X
6. Поддержка FUTABA S. Вход и выход шины
7. Поддержка PPM сигнала дистанционного управления (общий интерфейс с входом S.BUS)
8. Поддержка входного сигнала RSSI (ШИМ или форма напряжения)
9. Как основной процессор, так и сопроцессор имеют интерфейс разработки аппаратного моделирования SWD
Уникальный интерфейс:
1. Несущая плата может быть встроена в P900 радио, 3DR радио, Xbee 900HP, Inel Edison и т. Д.
Прочие пользовательские модули
2. Он имеет два интерфейса выхода MMCX антенны и поддерживает двойные модули антенны
Посылка:
Модуль Куба pixmaker3:
1 * Модуль Куба pixmaker3
1 * полнофункциональная Базовая пластина pixmaker3
1 * карта памяти SanDisk промышленного класса 8G TF
Посылка винта контроллера (включая 8 кубических крепежных винтов, 8 опорных крепежных винтов)
Pixmaker3 Высокое напряжение питания Стандартный комплект:
1 * Модуль Куба pixmaker3
1 * полнофункциональная Базовая пластина pixmaker3
1 * карта памяти SanDisk Industrial 8GTF
1 * раздевалка + зуммер
1 * Плата расширения pixmaker3 12C (с сигнальным реле)
1 * кодировщик PPM
1 * S. Шина передачи данных
1 * Micro USB кабель для передачи данных
1 * высоковольтный блок питания (поддерживает до 60 в, мгновенный вход питания 140A)
1 * кабель передачи данных модуля питания
Посылка винта контроллера (включая 8 кубических крепежных винтов, 8 опорных винтов)
Pixmaker3 Высокое напряжение питания GPS комплект:
1 * Модуль Куба pixmaker3
1 * полнофункциональная Базовая пластина pixmaker3
1 * карта памяти SanDisk Industrial 8GTF
1 * раздевалка + зуммер
1 * Плата расширения pixmaker312C (с сигнальным реле)
1 * кодировщик PPM
1 * S. Шина передачи данных
1 * Micro USB кабель для передачи данных
1 * высоковольтный блок питания (поддерживает до 60 в, мгновенный вход питания 140A)
1 * кабель передачи данных модуля питания
1 * M8N GPS
1 * кронштейн GPS
Посылка винта контроллера (включая 8 кубических крепежных винтов, 8 опорных крепежных винтов)
