Универсальная испытательная рамка PCB teg jig PCBA test fixture Tool бакелитовая арматура испытательная Стойка Высокое качество ytt

Тестовая стойка каждой модели содержит соответствующую плату ABC, например, FC80X50X42, которая содержит плату 80X50X42ABC. Если вам нужно приобрести плату ABC отдельно, обратитесь в службу поддержки клиентов, чтобы приобрести ее!

FC80-50-42 можно протестировать с печатной платой максимального размера 80x50 мм, а печатную плату в пределах 80x50 мм можно использовать для выбора рамки, а 42 мм указывает на расписание тестирования. Если вам нужно протестировать разные печатные платы, вы можете обработать плату ABC и предложить несколько комплектов плат ABC.

Материал третьей платы ABC: прозрачный акриловый лист 8-10 мм (80-50-42, 100-80-42, 130-100-42, толщина прозрачного акрила 8 мм, 150-130-60 180-150-60-240-180-60. 3 прозрачные акриловые доски толщиной 10 мм.)

Материал оправы-электрическая древесина, экспресс-Логистика очень безопасна

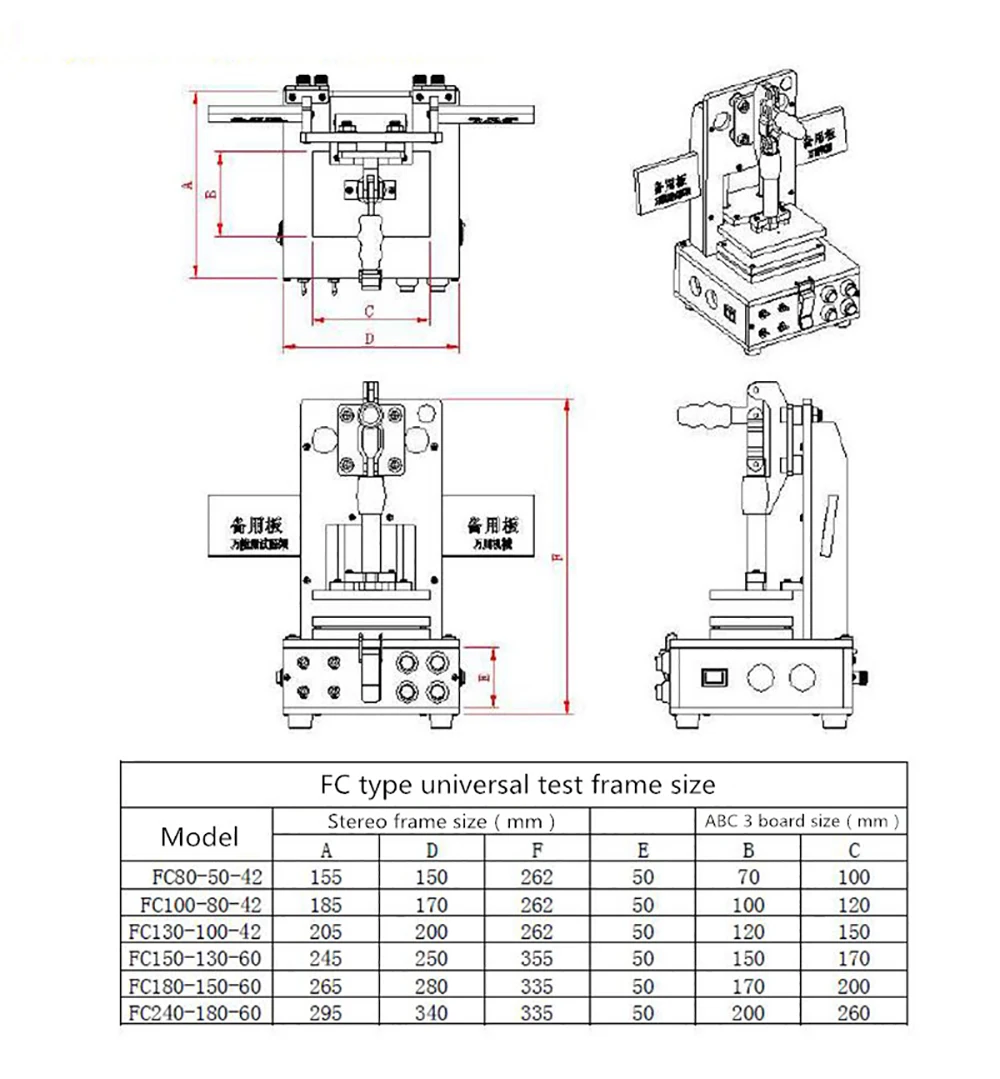

Как выбрать рамку эмбриона:

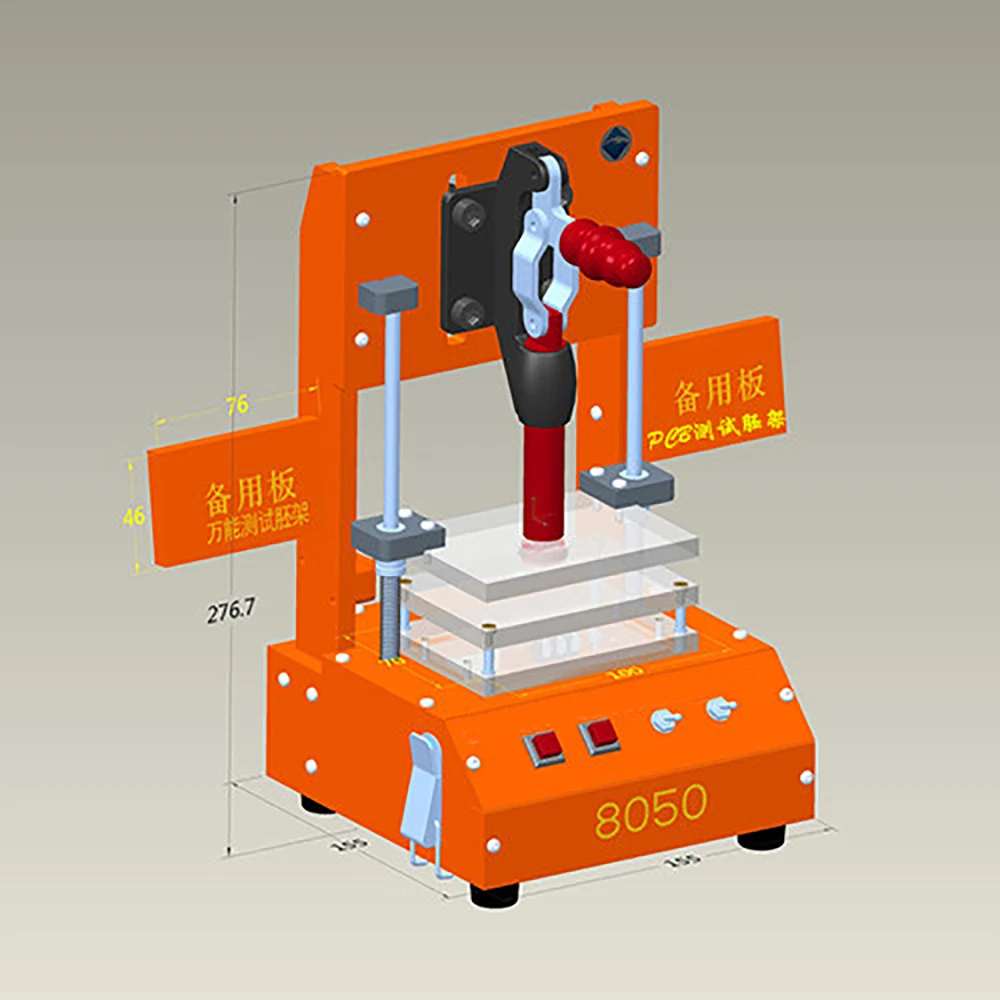

Размер печатной платы находится в пределах 80*50 мм, и выбрана рамка эмбриона модели 80-50-42;

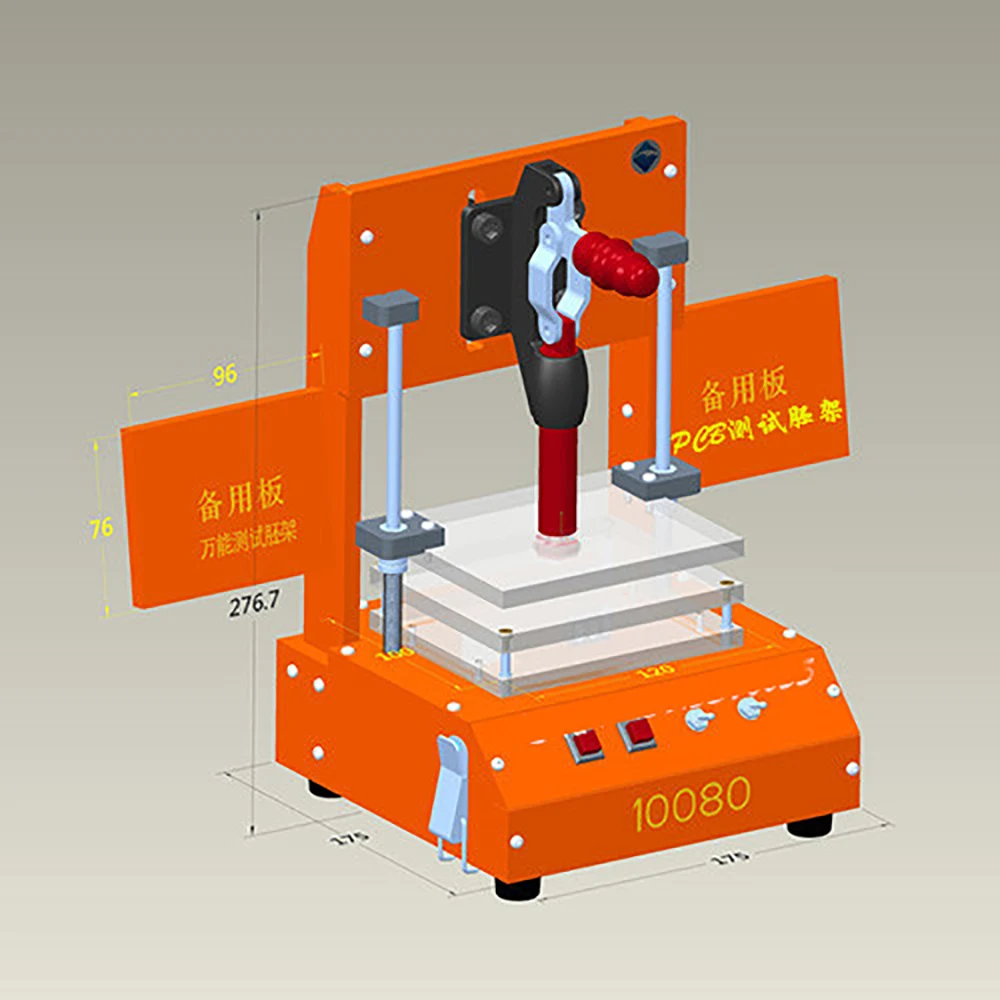

В размере 100*80 мм выберите рамку типа 100-80-42;

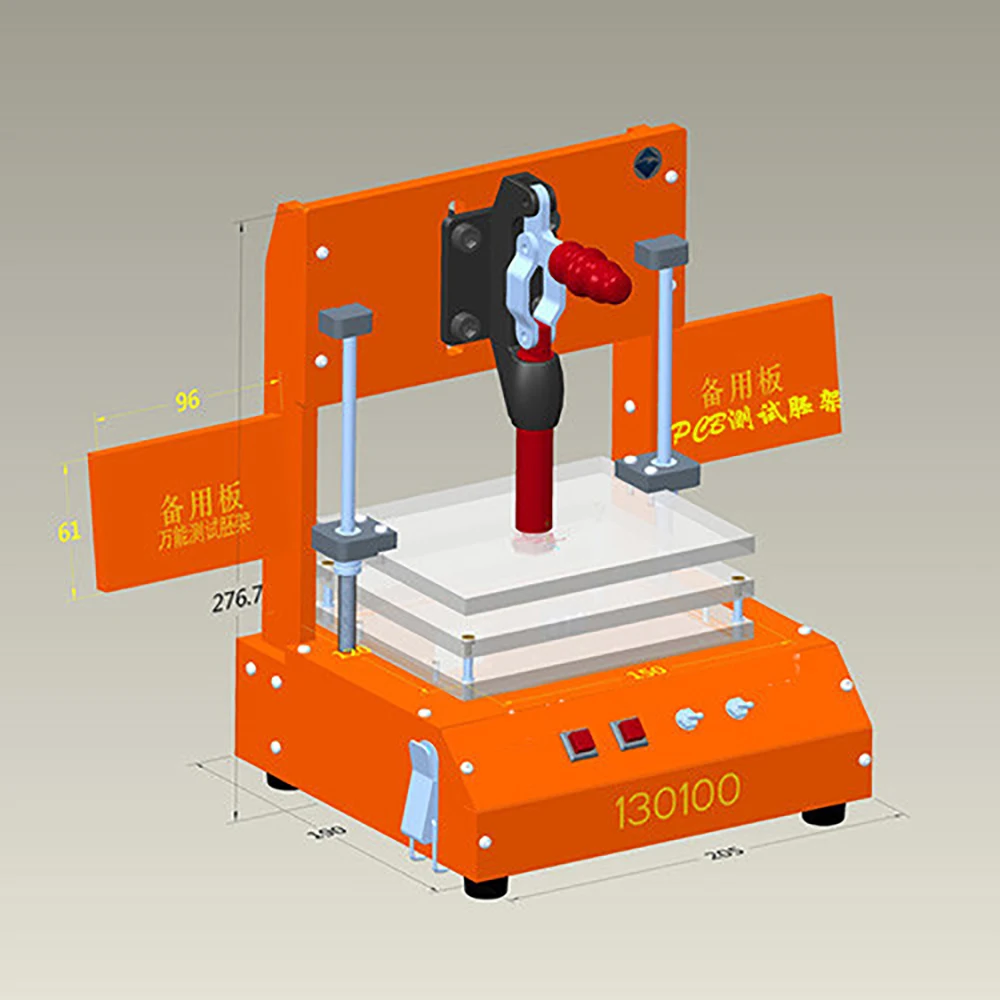

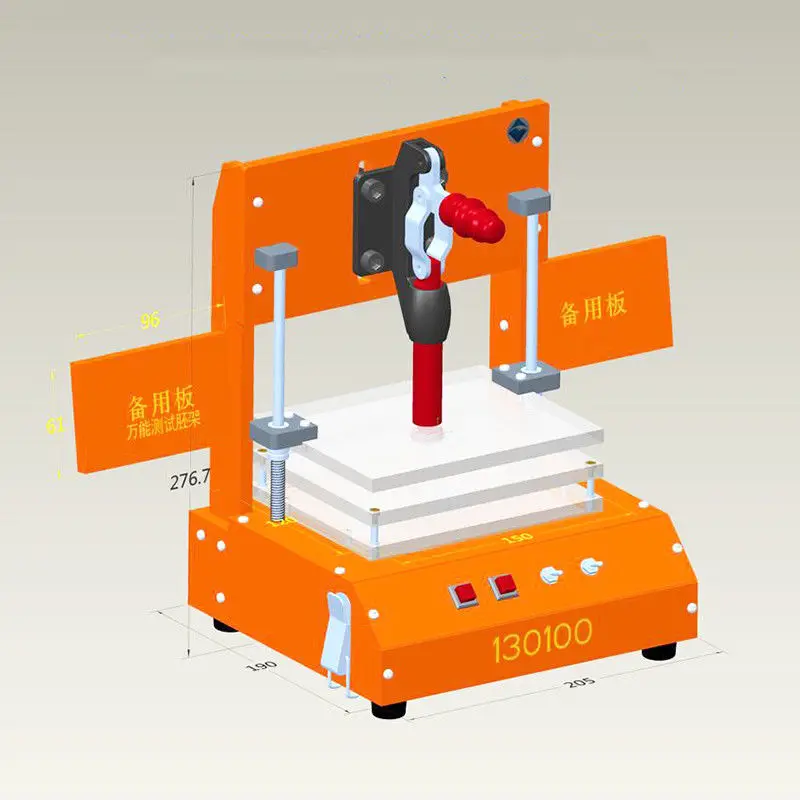

В размере 130*100 мм выберите рамку эмбриона типа 130-100-42;

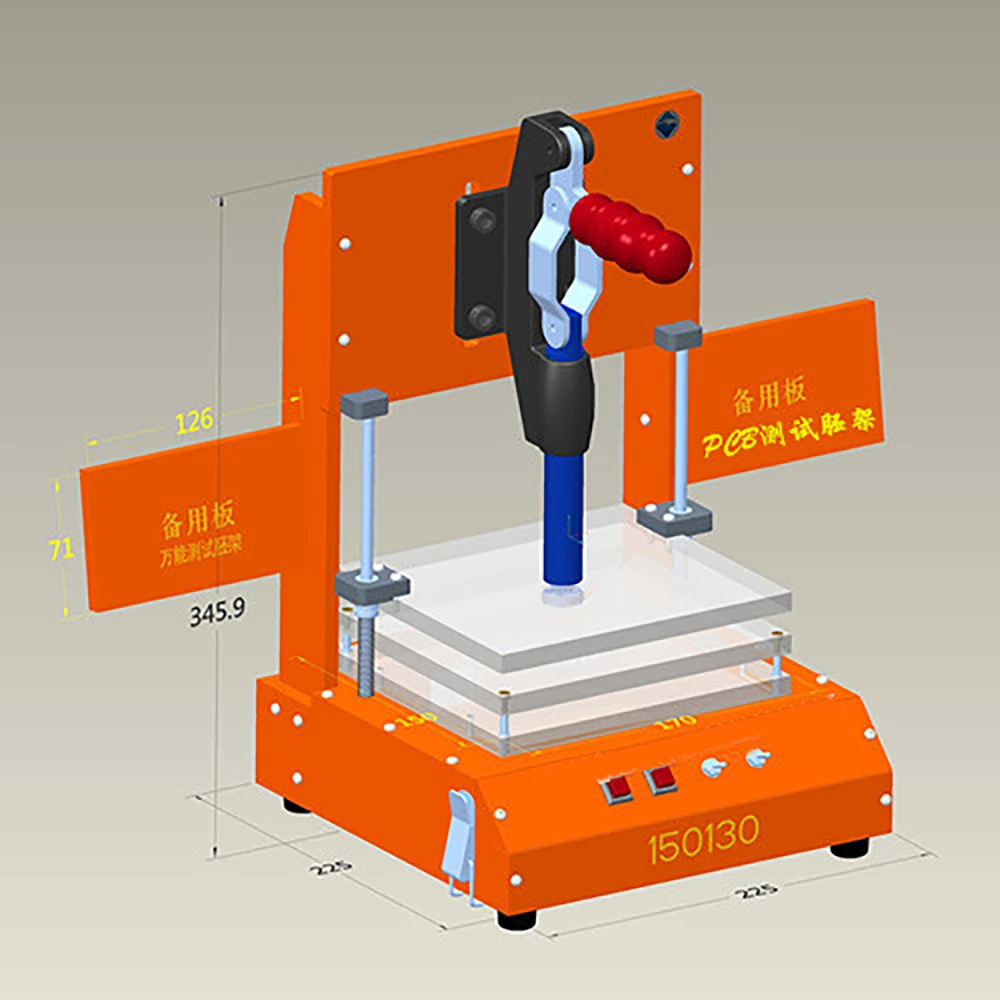

В размере 150*130 мм выберите рамку 150-130-60;

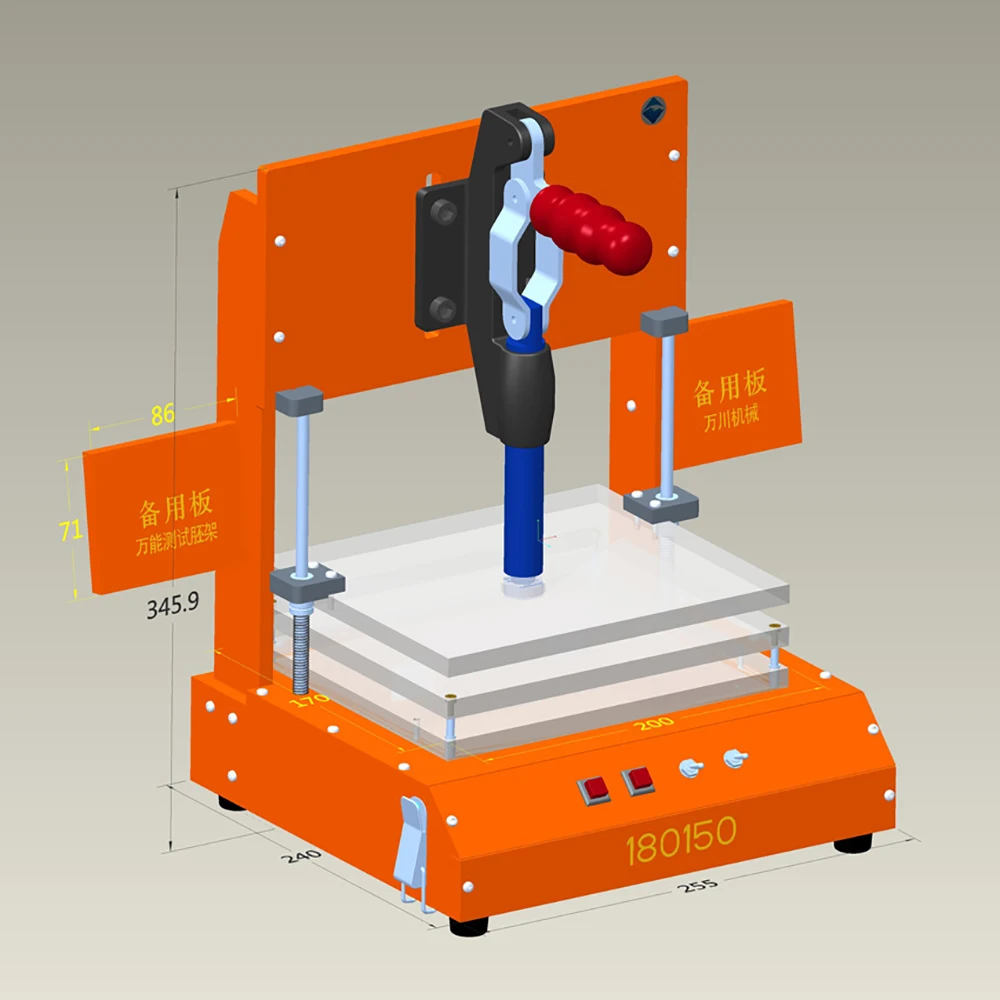

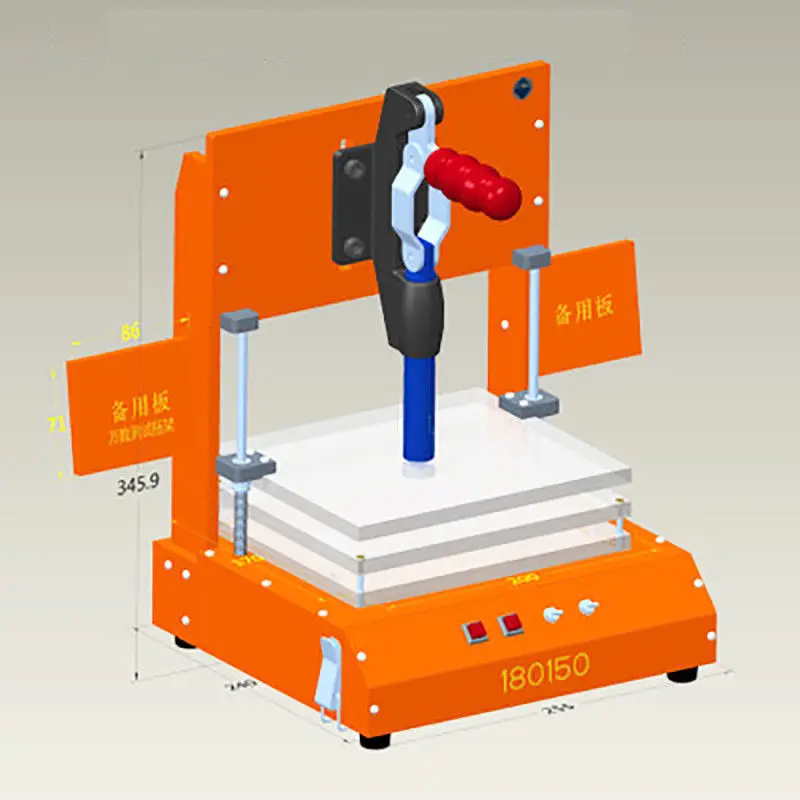

В пределах размера 180*150 мм, выберите рамку эмбриона типа 180-150-60;

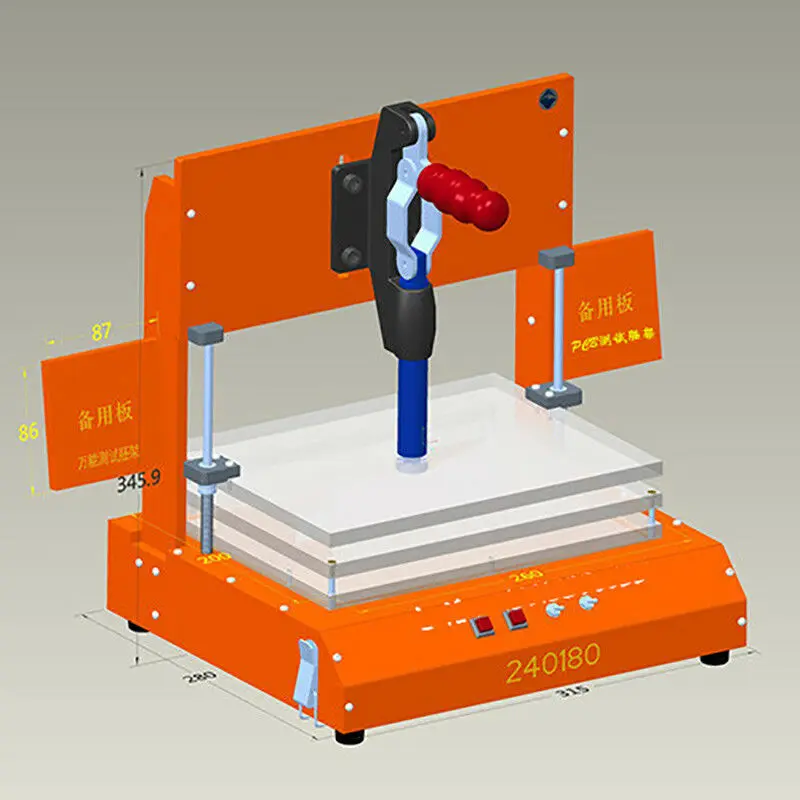

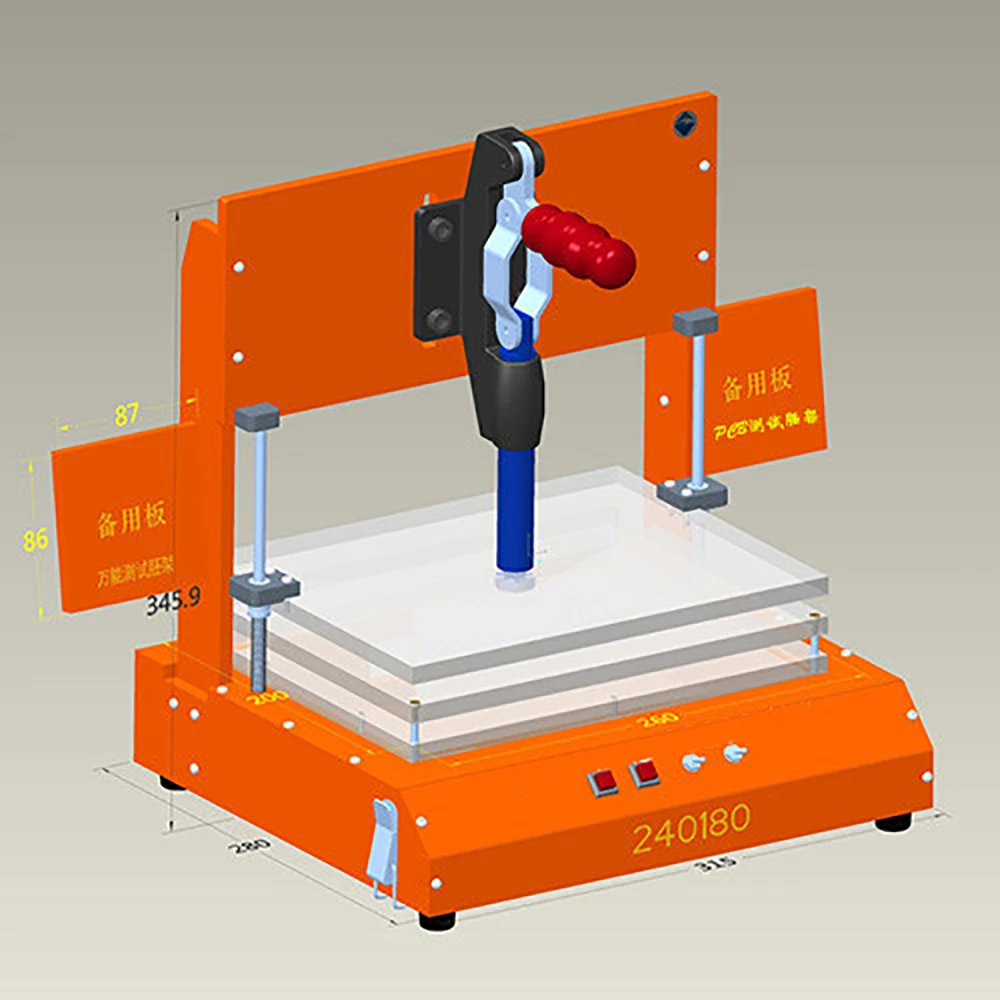

В пределах размера 240*180 мм, выберите тип эмбриона 240-180-60;

Если размер больше 240*180 мм, свяжитесь со службой поддержки клиентов и сделайте Частный заказ!

Особенность:

1. Крышку можно открыть, чтобы облегчить сварочную линию;

2. Замените платы A, B, C для легкой замены

3. Расстояние между платой B и C регулируется;

4. Установочный штифт имеет недостаточную эластичность, а для удобного увеличения зарезервировано 4 отверстия;

5. Стандартное положение отверстий, аксессуары на выбор;

6. Пластину адаптера платы C можно поворачивать на 90 °.
