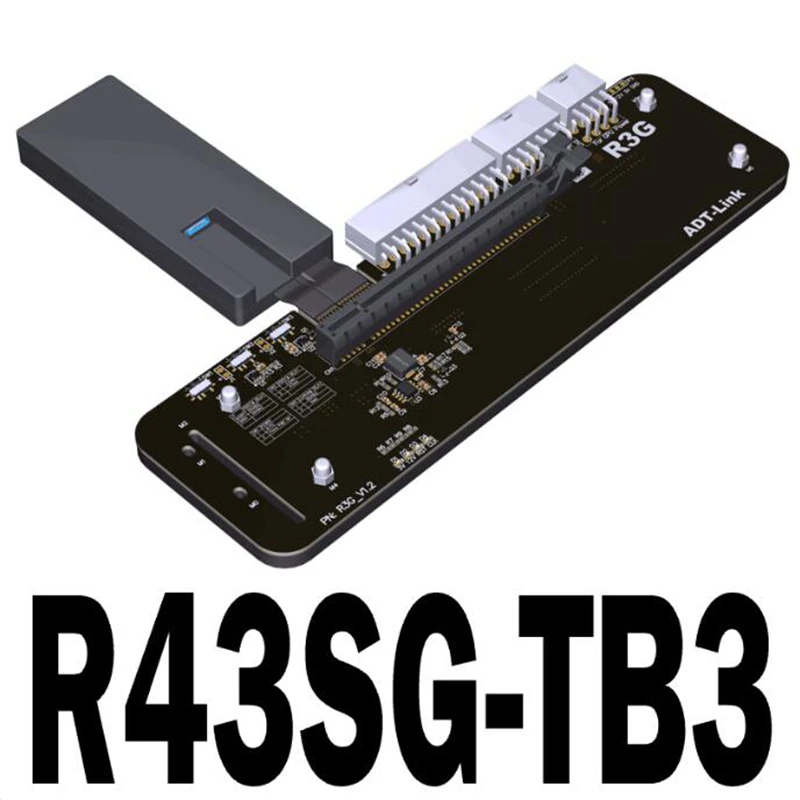

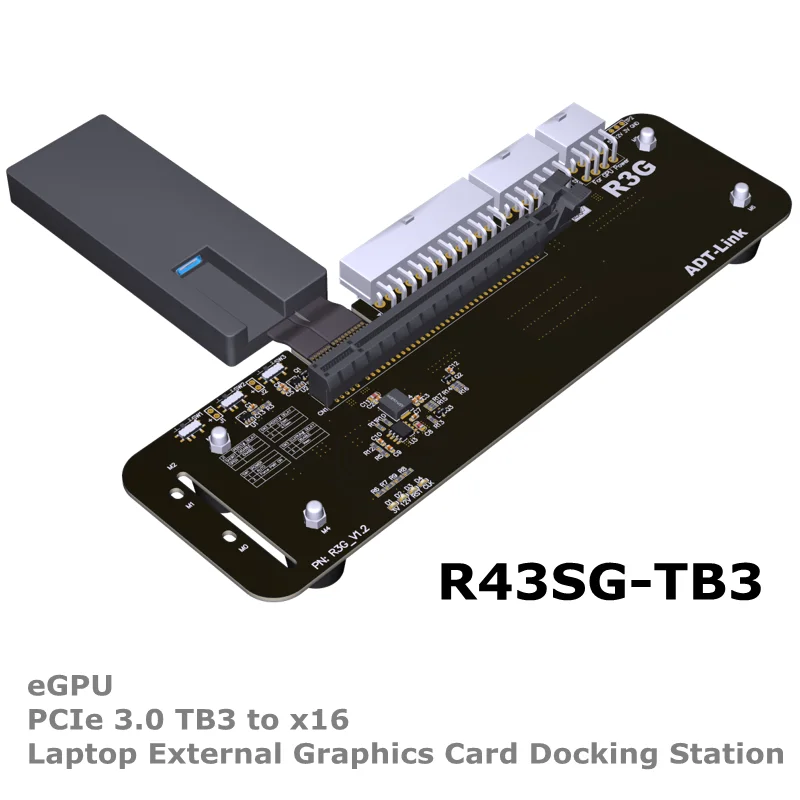

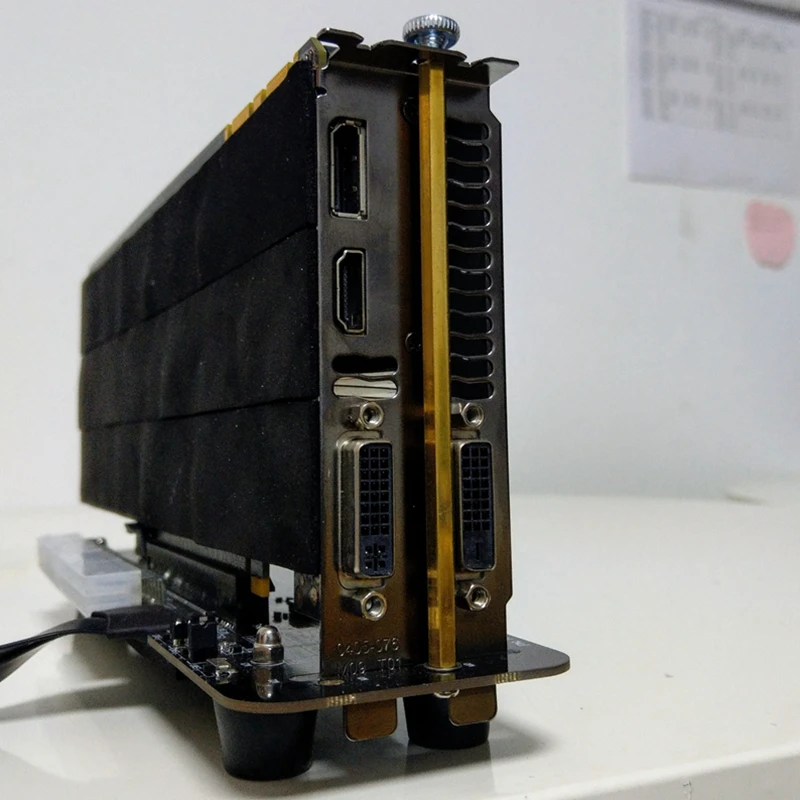

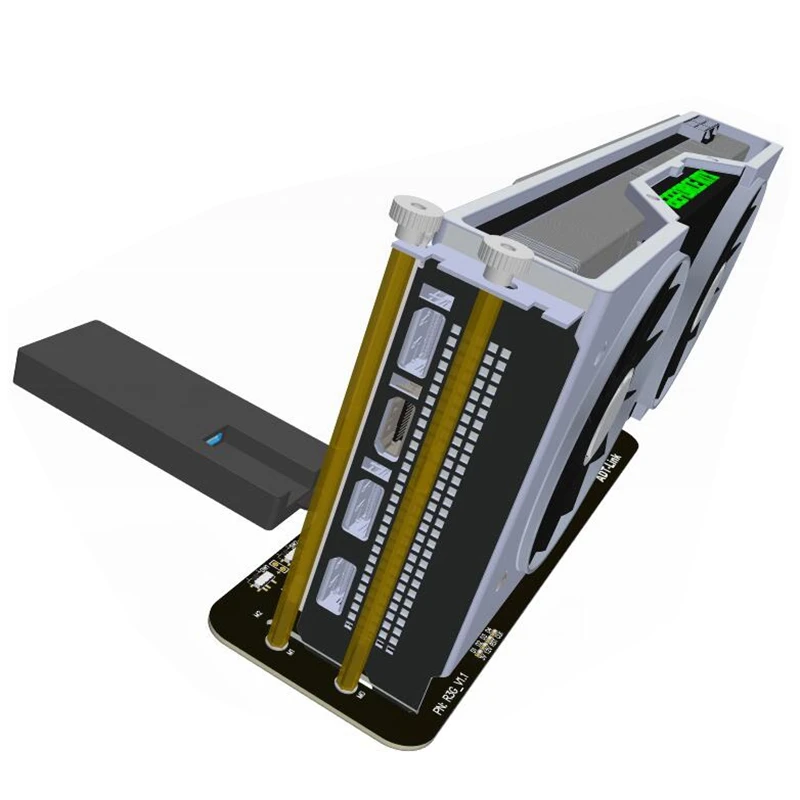

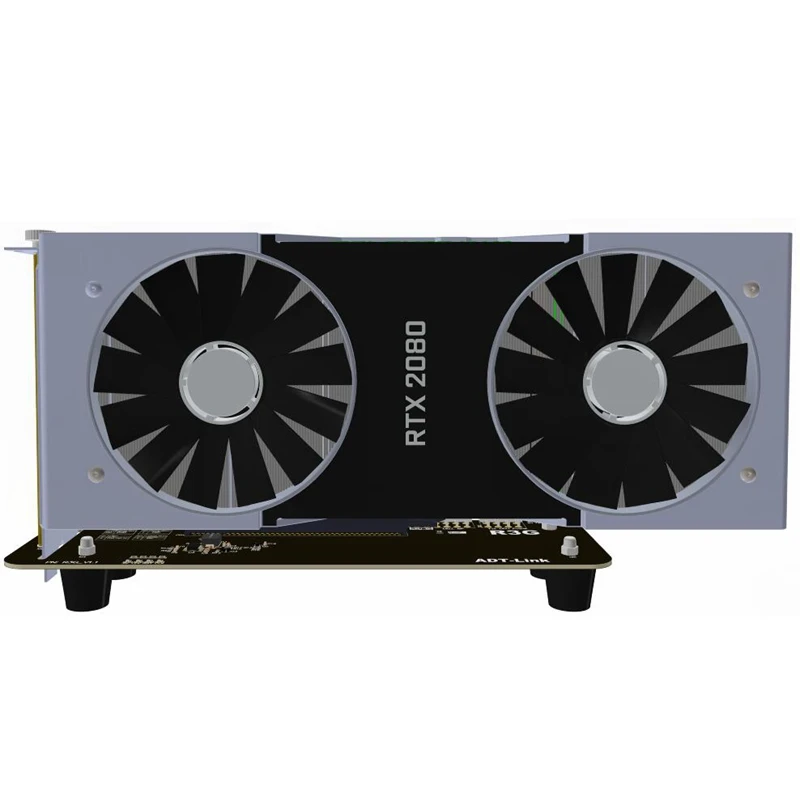

Удлинительный кабель R43SG-TB3 PCIe x16 PCI-e x16-TB3, кабель PCI-Express, адаптер eGPU, док-станция для видеокарты Thunderbolt 3

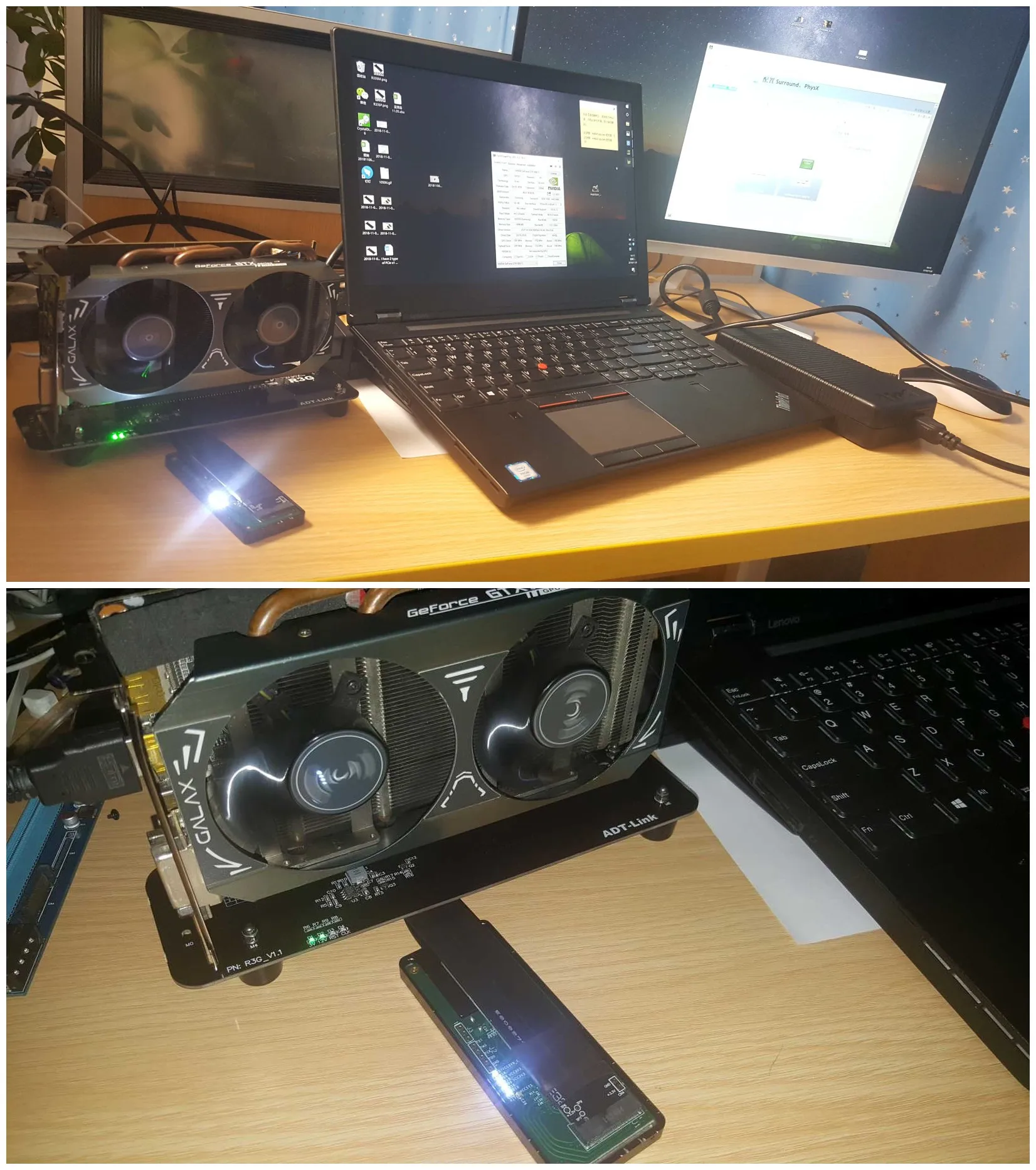

Кроме ноутбуков, этот продукт также поддерживает Материнские платы Intel NUC, материнские платы STX, материнские платы ITX и внешнее использование видеокарты.

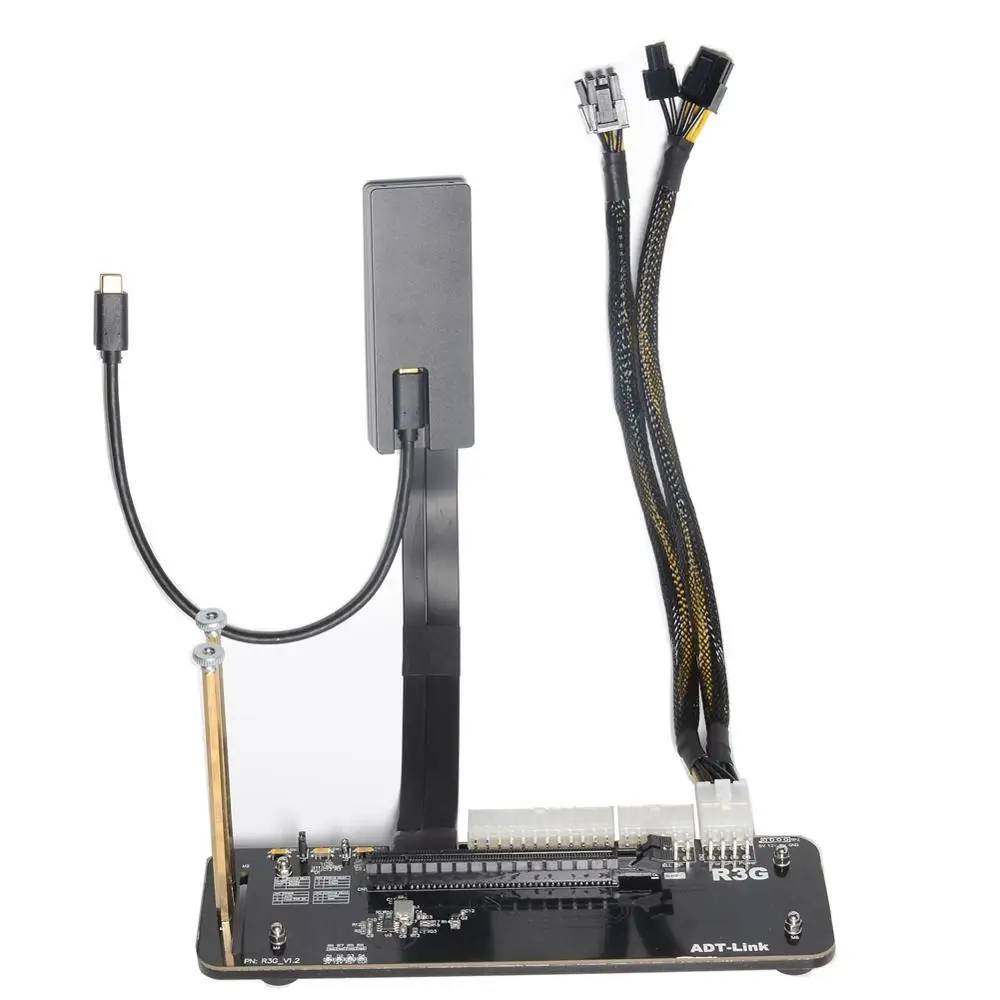

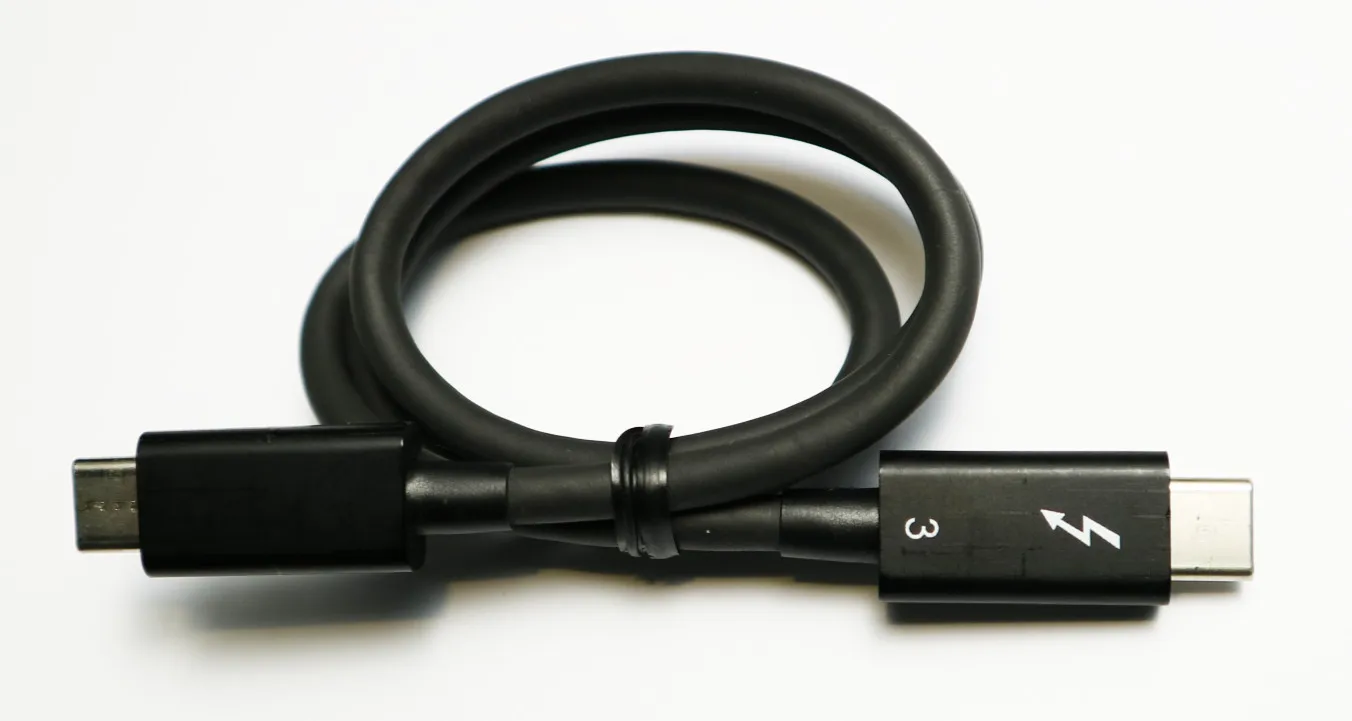

ADT-Link R43SG-TB3 PCIe x16 PCI-e x16 к TB3 Удлинительный кабель PCI-Express кабели адаптер eGPU Бренд: ADT-LINK Название продукта: Удлинительный кабель PCIe x16-TB3 Модель продукта: R43SG-TB3 Скорость передачи: pmie3.0 x4 , 32G/bps (полная скорость) Длина провода: 25 см, 50 см Совместимость с видеокартами: поддержка новых видеокарт, которые вышли с завода за последние три года. Применение: eGPU для NUC / ITX / STX/ноутбука (поддерживает только интерфейс thunderbolt3, не поддерживает интерфейс USB). Посылка входит 1 кабель Thunderbolt 3 type-c 30 см Примечание: 1. Длина может быть изменена, если вам нужно, пожалуйста, свяжитесь с нами. 2. R43SG-TB3-это версия Thunderbolt 3, поддерживает внешний бокс M.2 NVMe Thunderbolt 3, поддерживает полную скорость s pmie3.0x4 32G.s.

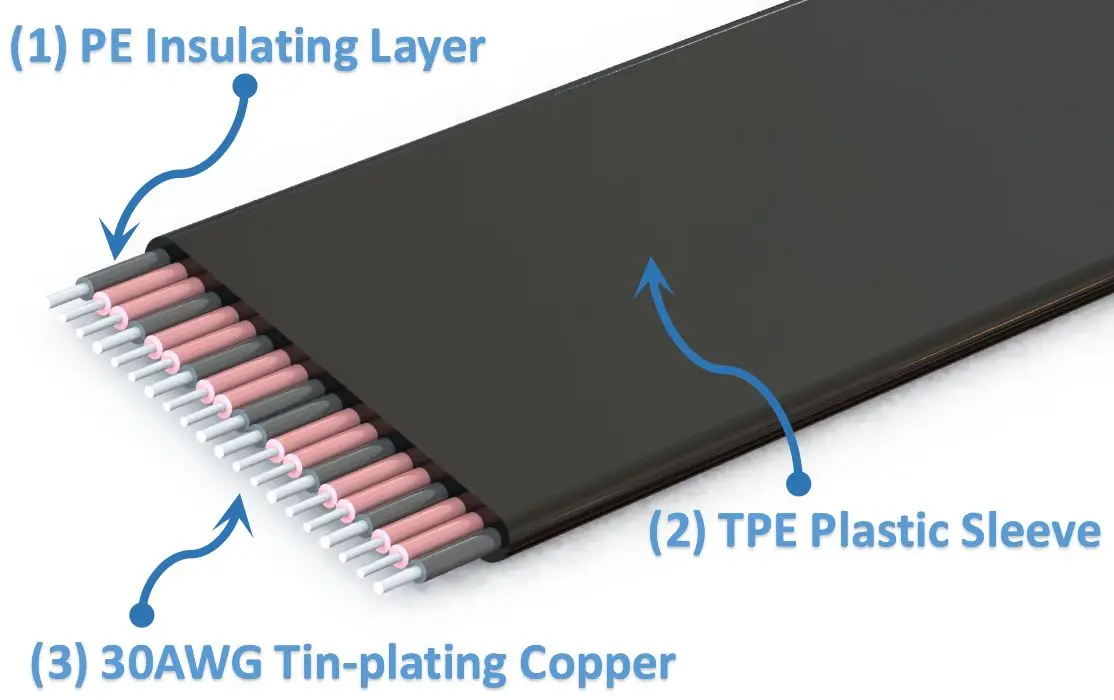

Описание экранирования электромагнитных помех кабеля: Экранирование EMI с проводящим полимером Удлинитель использует новейшие материалы для экранирования EMI с пятью плоскими кабелями. Этот метод позволяет полностью покрыть каждый кабель защитой от электромагнитных помех с проводящим полимером для защиты от входящих или исходящих выбросов электромагнитных частот, минимизации помех и ухудшения производительности, И уменьшить вес Экстендера.

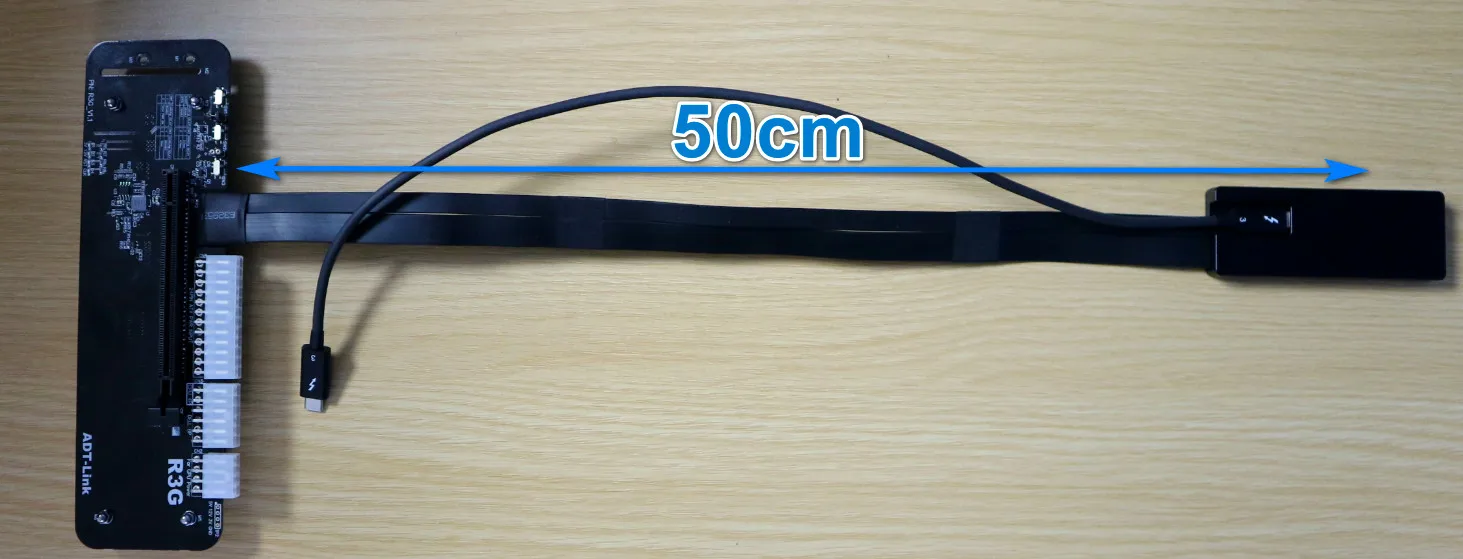

Описание длины кабеля: Длина кабеля серии R3G может быть выбрана 25 см или 50 см, ниже представлена длина кабеля 50 см. См. Синий размер на рисунке ниже.

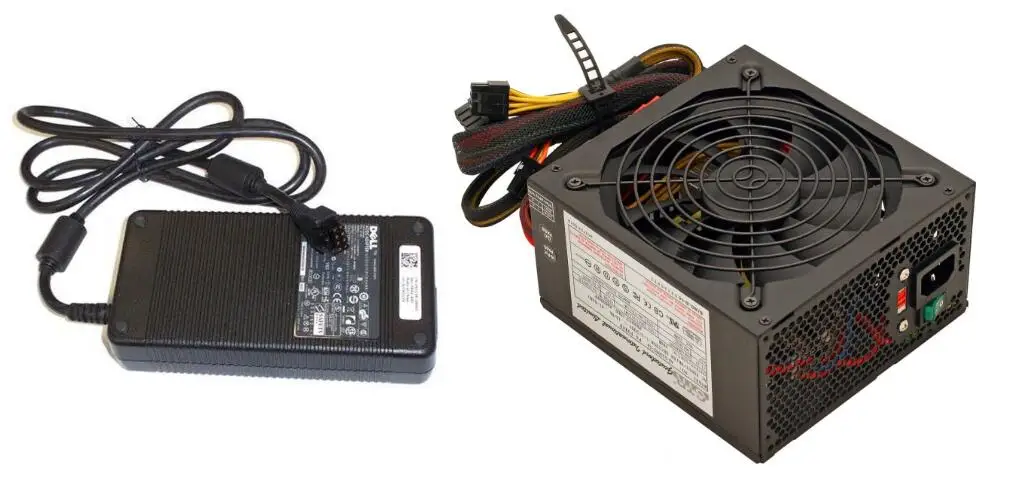

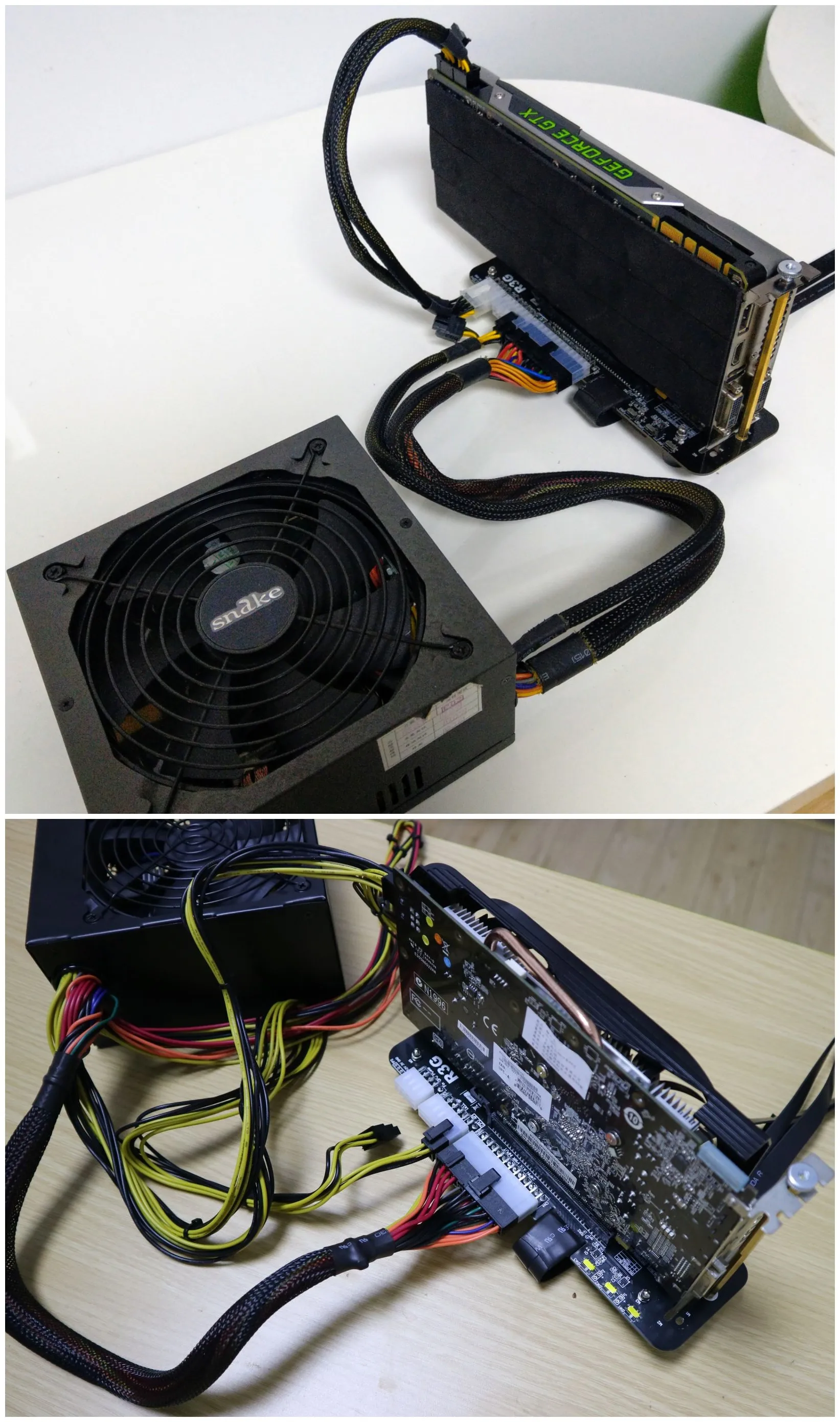

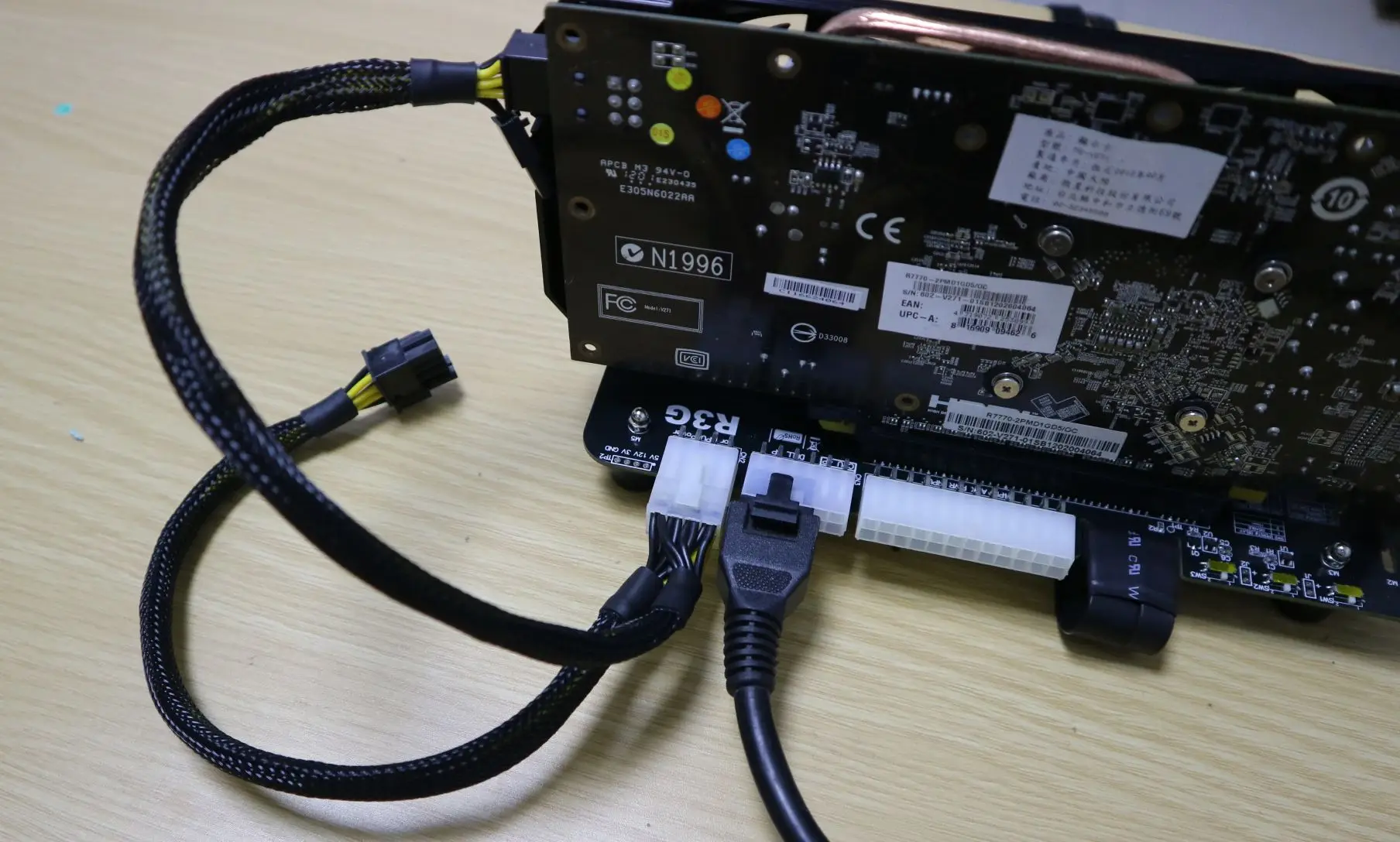

Описание источника питания: Поддерживаемый источник питания-Блок питания DELL DA-2 8PIN (D220P-01/ADP- 220AB), 12 В/18 А/220 Вт или выше, Стандартный блок питания ATX 500 Вт. Блок питания должен быть подготовлен покупателем или приобретен отдельно.

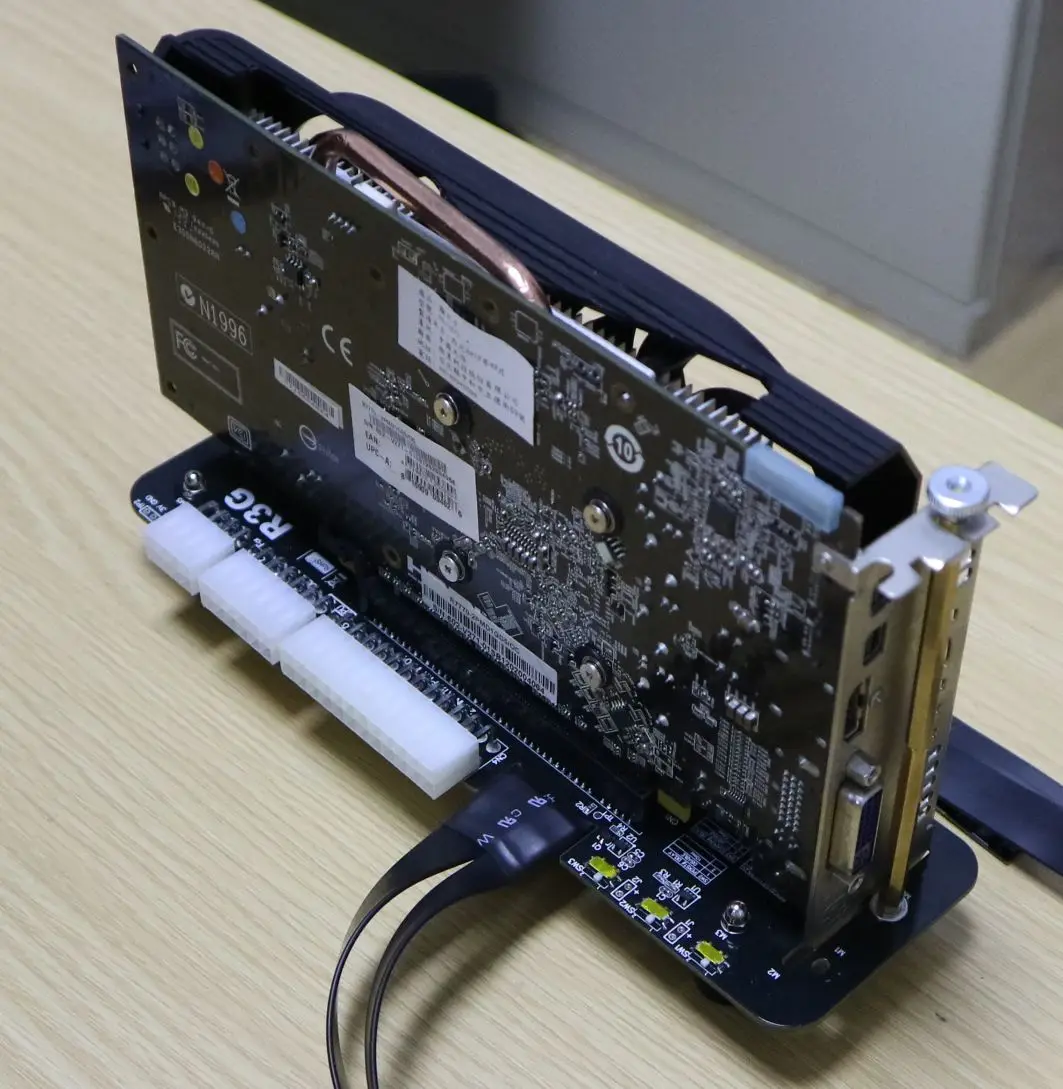

24p _ ATX и 4P _ CPU, двойная выходная мощность 8P _ GPU.

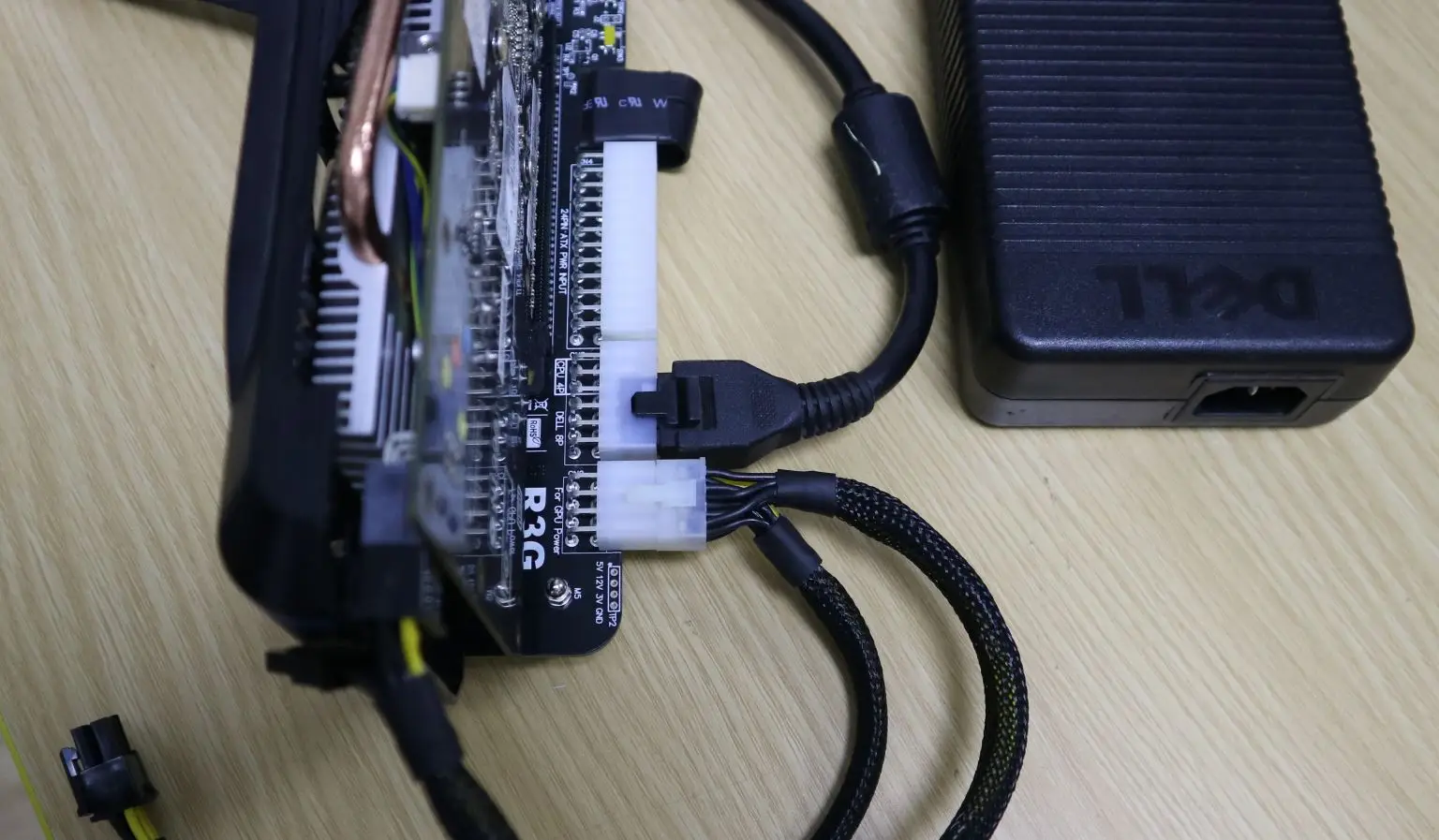

8-контактный вход DELL DA-2. Двойная выходная мощность 8P _ GPU.

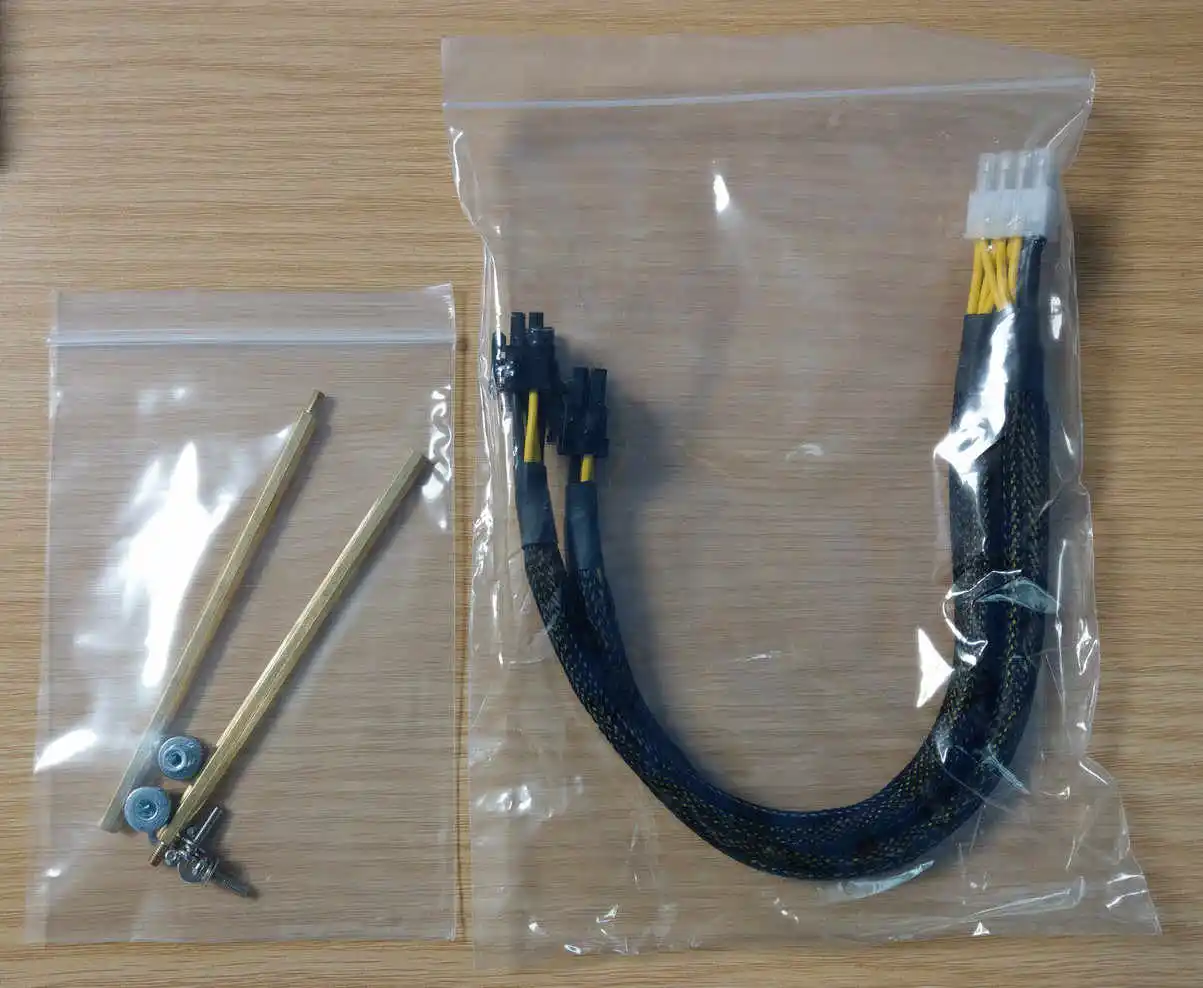

Аксессуары для изделия, прилагаются к следующему шнуру питания видеокарты ниже

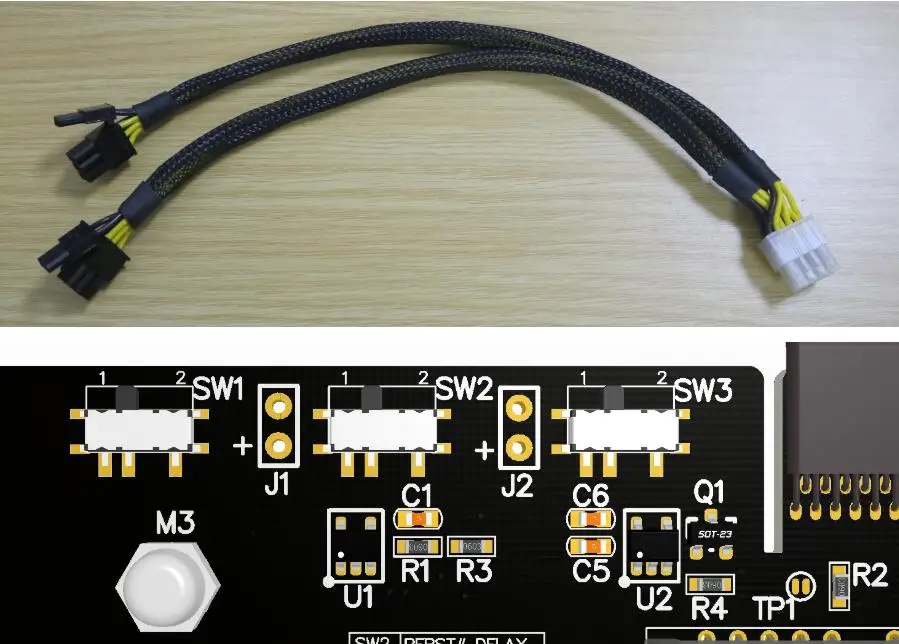

SW1, переключатель принудительного запуска питания, 1 для автоматического запуска, 2 для принудительного запуска, пожалуйста, обрежьте до 1 для автоматического запуска. SW2, переключатель задержки сигнала PERST #, 1 задержка 2,2 секунды, 2 задержка 4,5 секунды, с программным обеспечением eGPU, для оптимизации совместимости видеокарты, текущее программное обеспечение не поддерживает, отрежьте до 1 SW3, переключатель задержки сигнала CLKRUN #, 1 закрыт, 2 задерживаются на 9 секунд, с программным обеспечением eGPU, для оптимизации совместимости видеокарты, текущее программное обеспечение не поддерживает, пожалуйста, обрежьте до 1 J1, переключатель задержки сигнала PERST #, функция открытия для открытия задержки, функция короткой задержки для закрытия, текущее программное обеспечение не поддерживает, вставьте короткую крышку перемычки. J2, задержка clkrun_емкость, в настоящее время программное обеспечение не поддерживает, только для инженеров-разработчиков подключают тестирование задержки регулировки емкости. Для вставки конденсатора мкФ требуется около 2,2 секунд, для вставки конденсатора U и т. д. Этапы установки: 1. Установите шестигранную медную стойку и вставьте видеокарту в слот PCIe x16. Винт затягивается так, чтобы видеокарта не тряслась и не упала. 2. Также необходимо подключить блок питания ATX или блок питания DELL, включая шнур питания видеокарты. После установки блок питания DELL светильник тся оранжесветильник Том. 3. Вы можете подключить кабель TB3, когда компьютер включен. После подключения блок питания ATX автоматически начнет включать вентилятор. При использовании блока питания DELL загорится зеленый светильник. В это время плата R3G будет включать Два зеленых огня. Система автоматически распознает карту. Установите драйвер видеокарты. Установка процесса вождения может вызвать перезапуск компьютера. 4. Отделка. Загрузка видео файла установки: Http://www.adtlink.cn/Uploads/download/R3G&ATX_INSTALL.mp4 Http://www.adtlink.cn/Uploads/download/R3G&DELL_INSTALL.mp4 Какие ноутбуки и видеокарты поддерживаются R43G? Есть ли способ использовать его как обычно? Для установки и использования ноутбука необходим интерфейс M.2 NVMe или интерфейс Thunderbolt 3. И пожалуйста, очистите Установите Nvidia 417,01 или более новую версию, чтобы установить и использовать его плавно.
