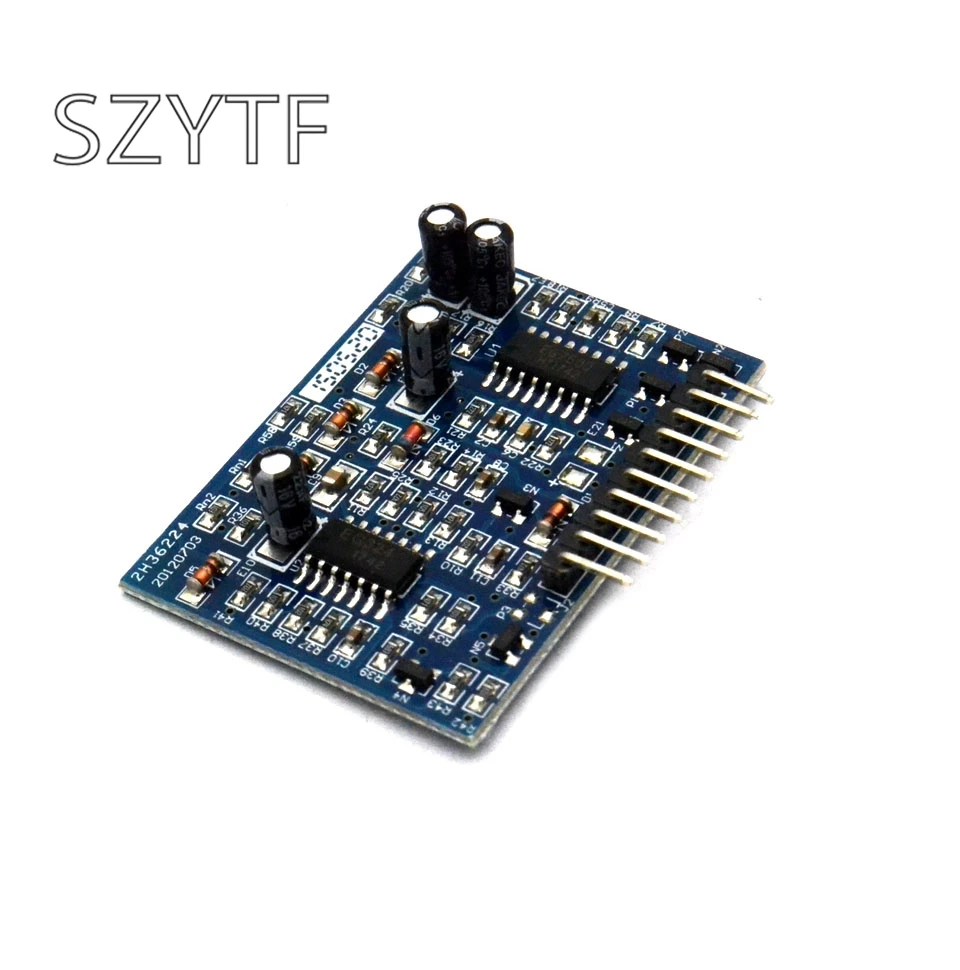

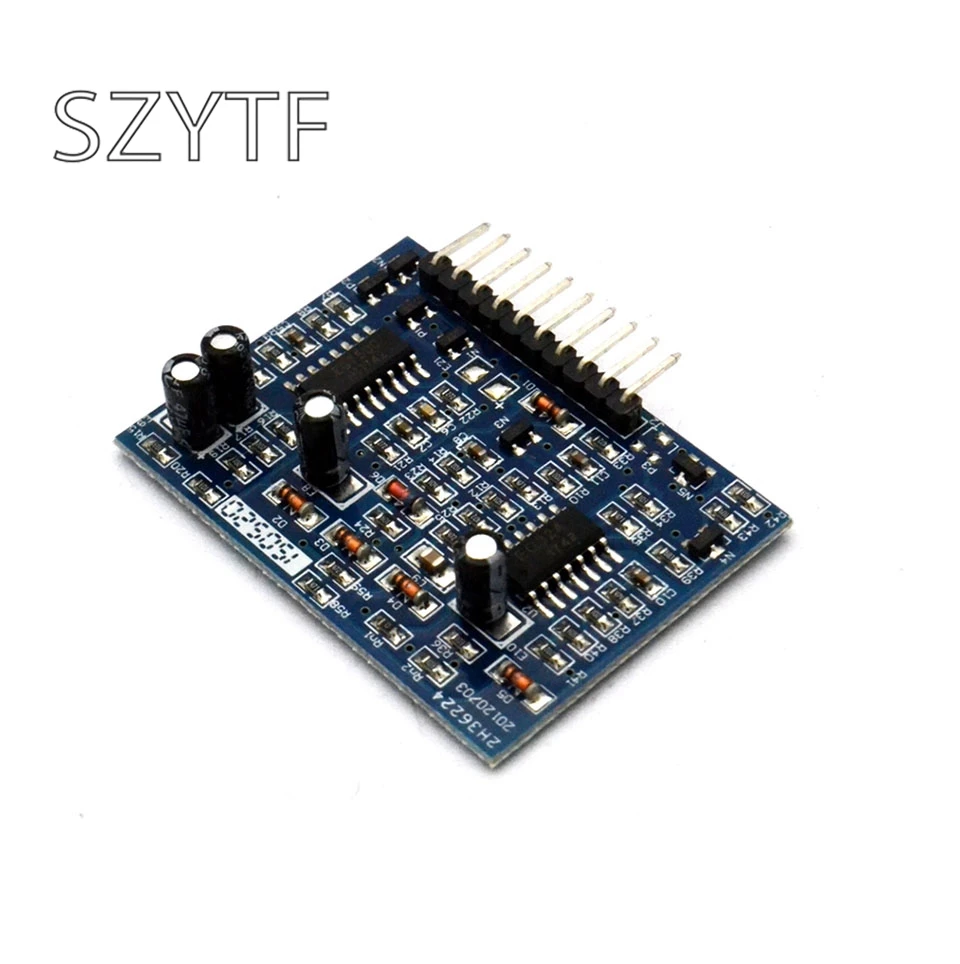

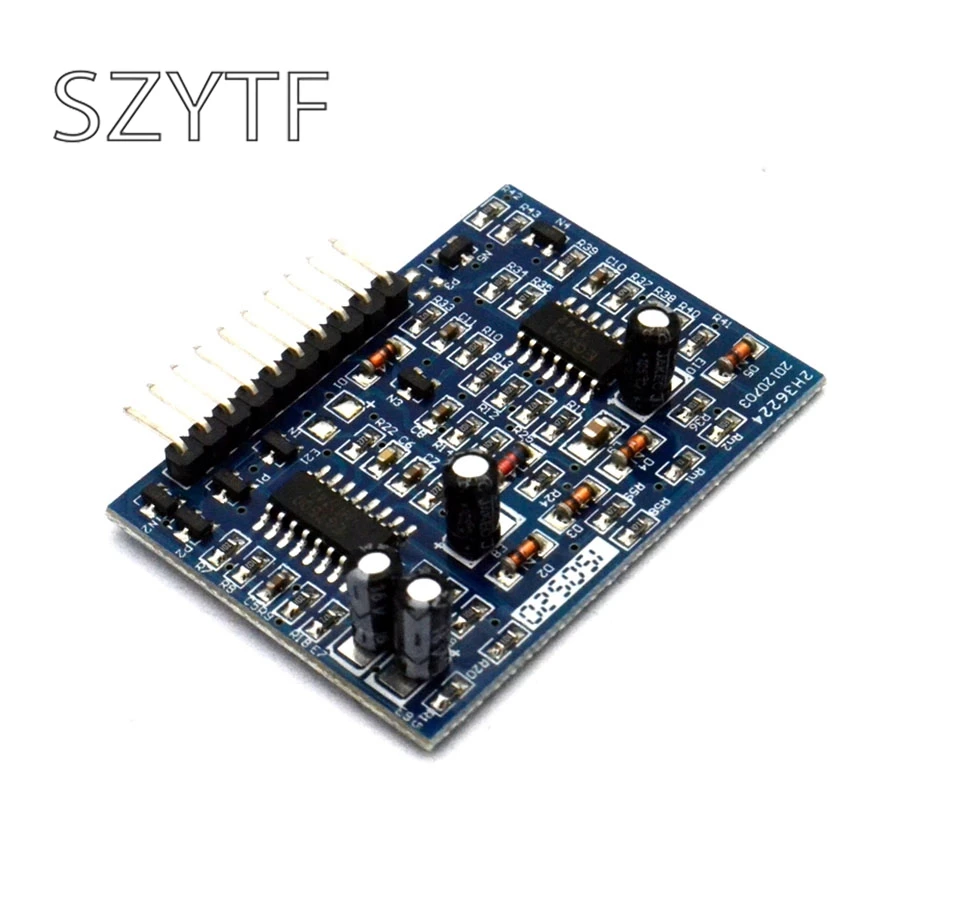

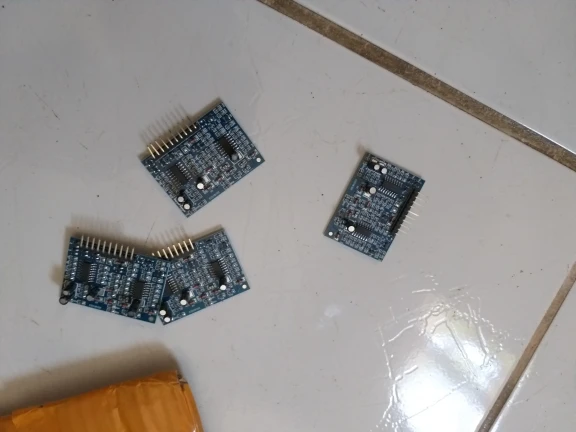

EG7500 инверторный передний усилитель, двухтактный переключатель, плата питания, полностью совместимая с KA7500 TL494

Описание функции платы драйвера EG7500 boost:

Структура наддува в режиме push-pull

Частота ШИМ платы драйвера EG7500 boost 40 кГц

С выходным током ± 1A

Закрытие от перенапряжения> 15 В ± 0,5 В

Звуковой сигнал пониженного напряжения <10,5 В ± 0,5 В

Отключение при пониженном напряжении <9,5 В ± 0,5 В

Выключение сверхтока IFB pin> 48 мВ

Материал печатной платы: FR-4, Толщина: 1,5 мм

Размер: Длина 46 мм × ширина 33,5 мм

Максимальная высота деталей на борту: 9 мм

Вес: 7 г

Описание функции контакта платы драйвера EG7500:

1 Температура

2 зуммера пониженного напряжения

3 VCC + 12 В

Управление 4 вентиляторами

5 VFB

6 GND

7 + 12 В

Выход привода 8-9

Обнаружение Rds трубки 10 IFB MOS, обнаружение защиты от перегрузки по току

Защита от перегрузки по току и трубки MOS, приводные на 8-9 футов, не запускаются
