Описание товара:

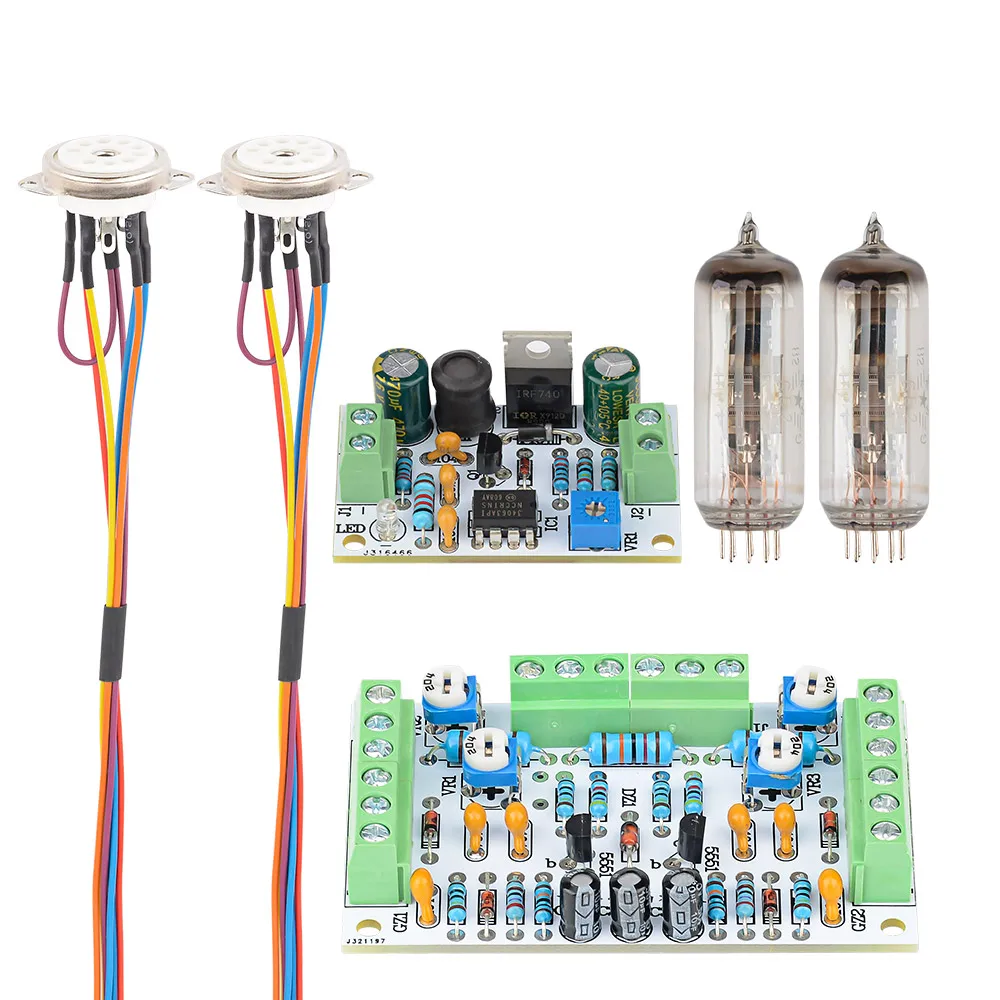

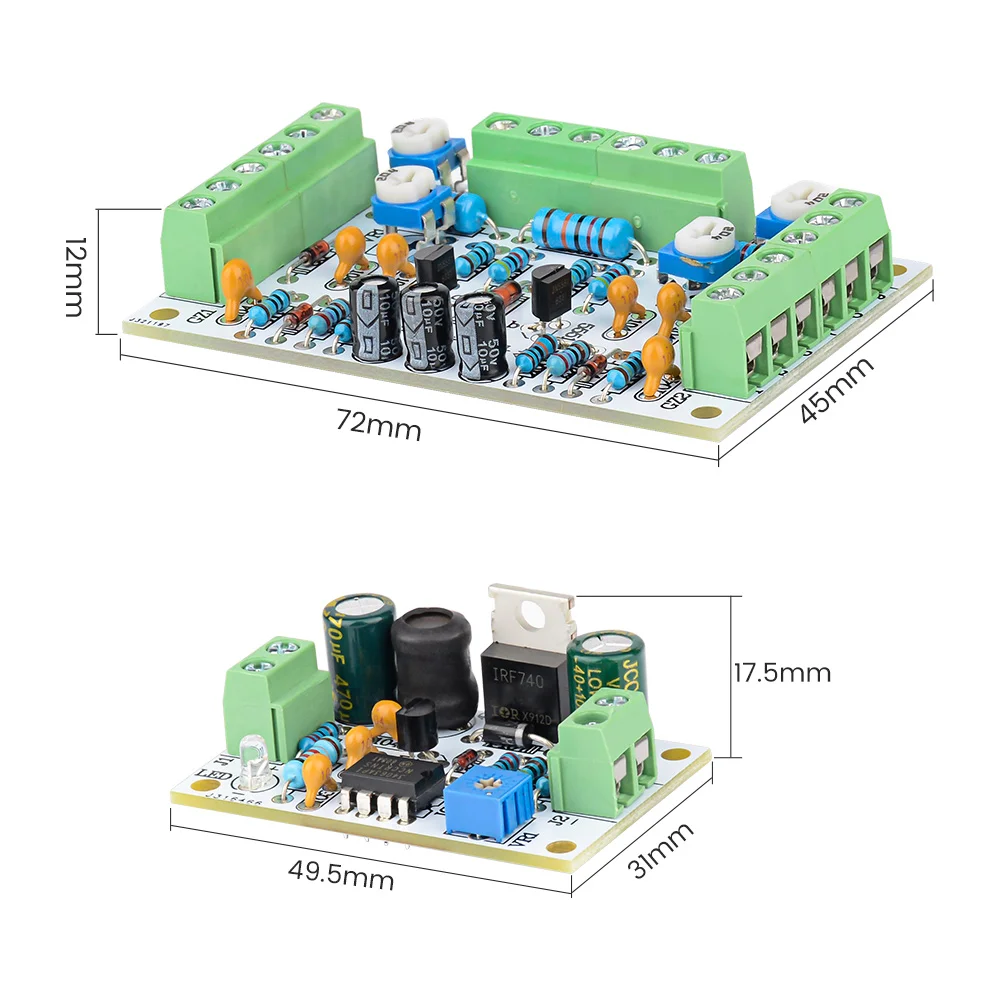

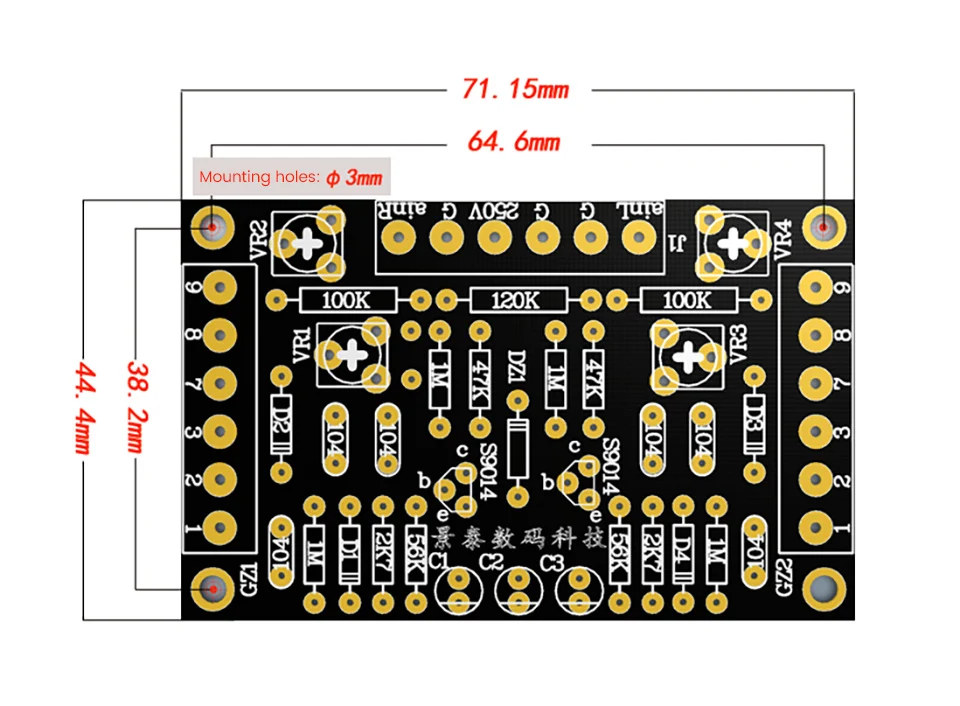

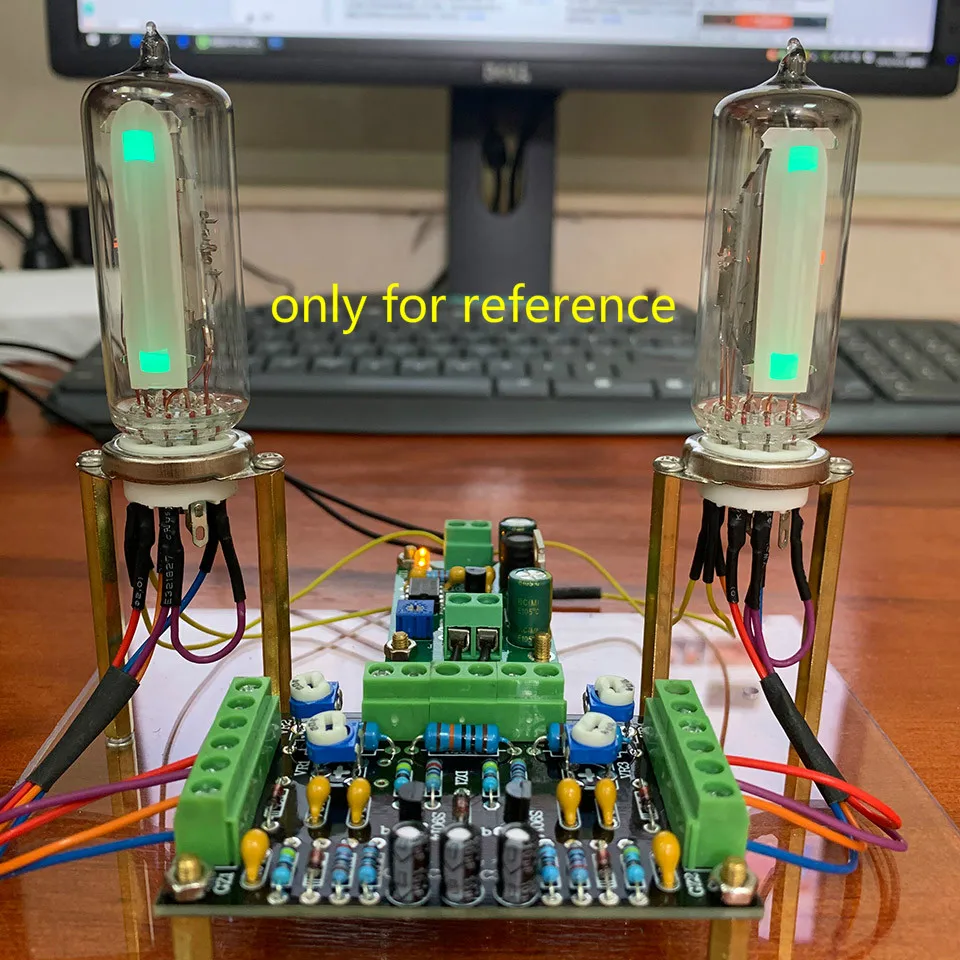

Двухсторонний Привод для трубки кошачий глаз 6E2, основание трубки подключается к основной плате с помощью летающего провода, проводка простая, использование более удобное, А новый дизайн платы минимизирует пространство, занимаемое машиной.

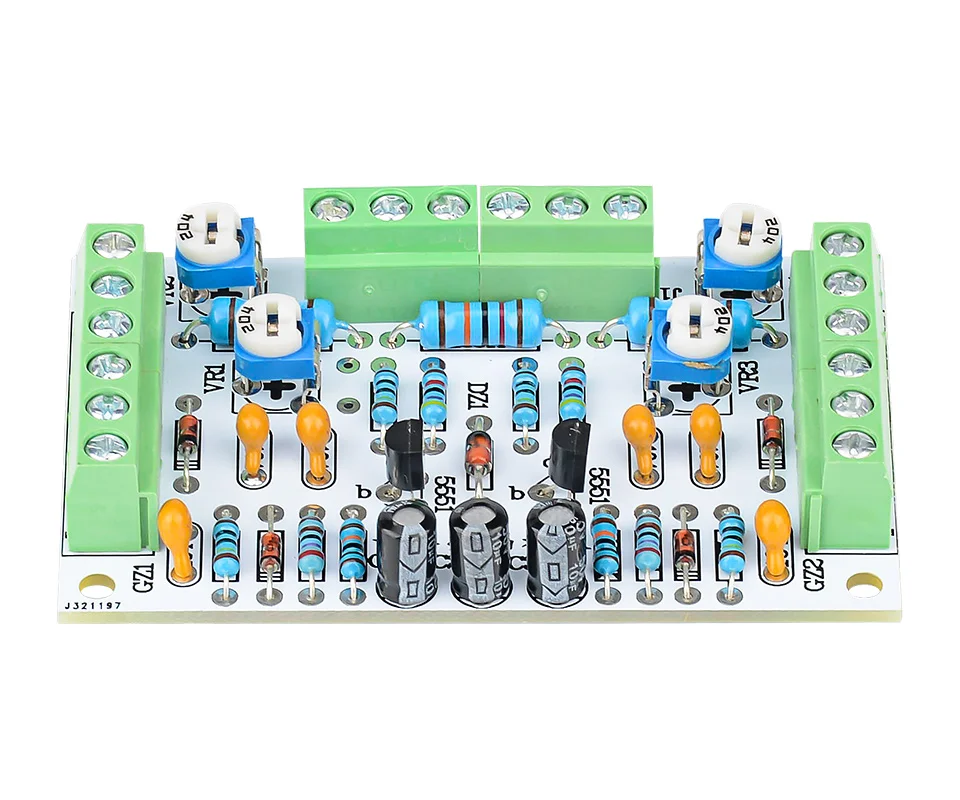

1. Амплитуду аудиовходного сигнала можно регулировать, VR1 и VR3 для изменения амплитуды входного сигнала

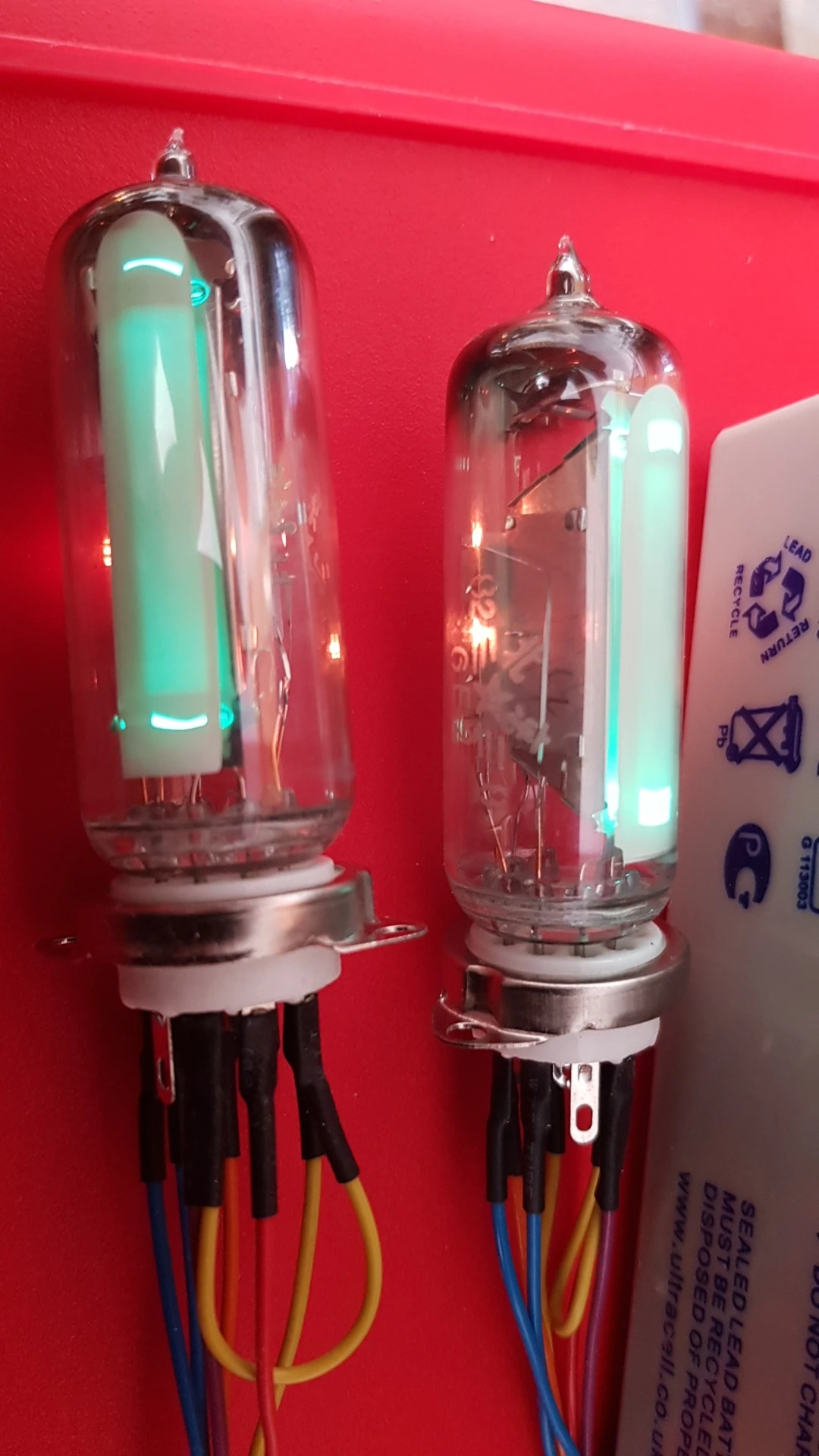

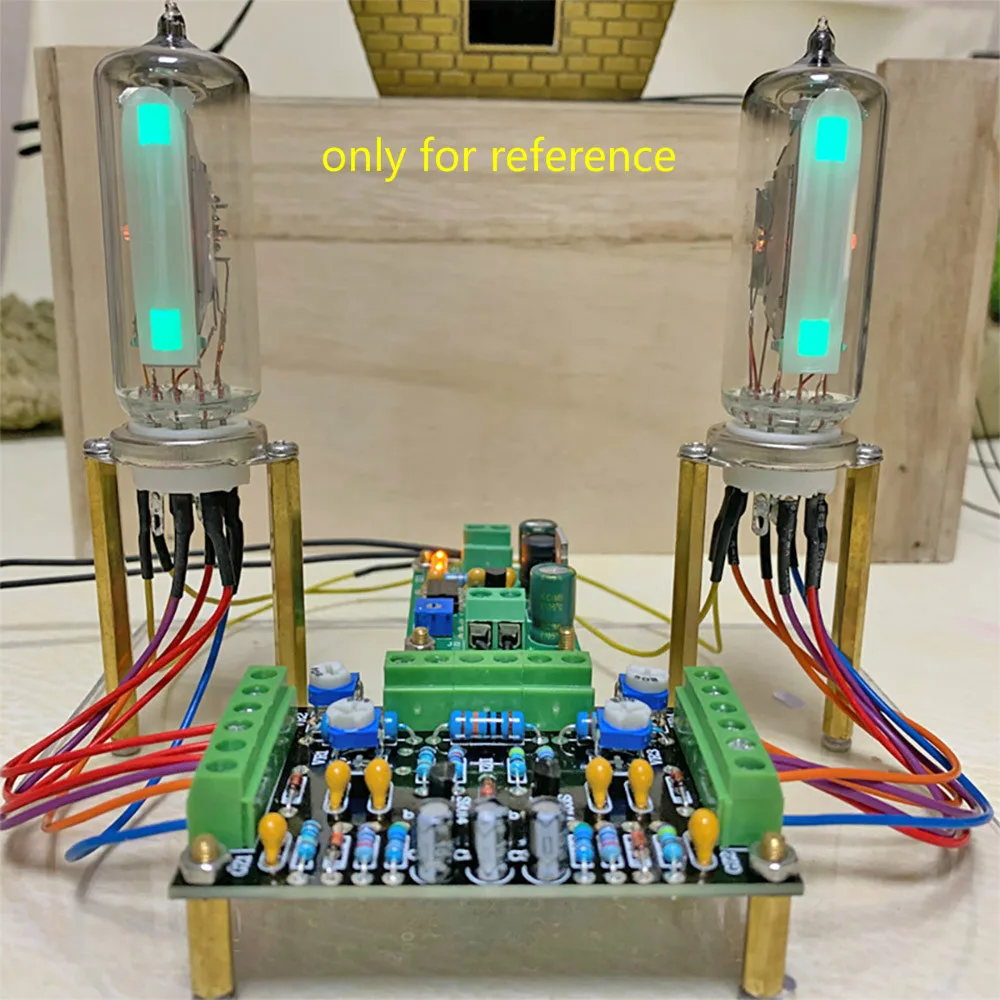

2. Эта плата не является предварительным усилителем и не имеет усиления мощности. Используется только флуоресцентная Колонка для отображения изменения амплитуды аудиосигнала, так что аудиосигнал изменяется с слухового на визуальный (визуальный эффект).

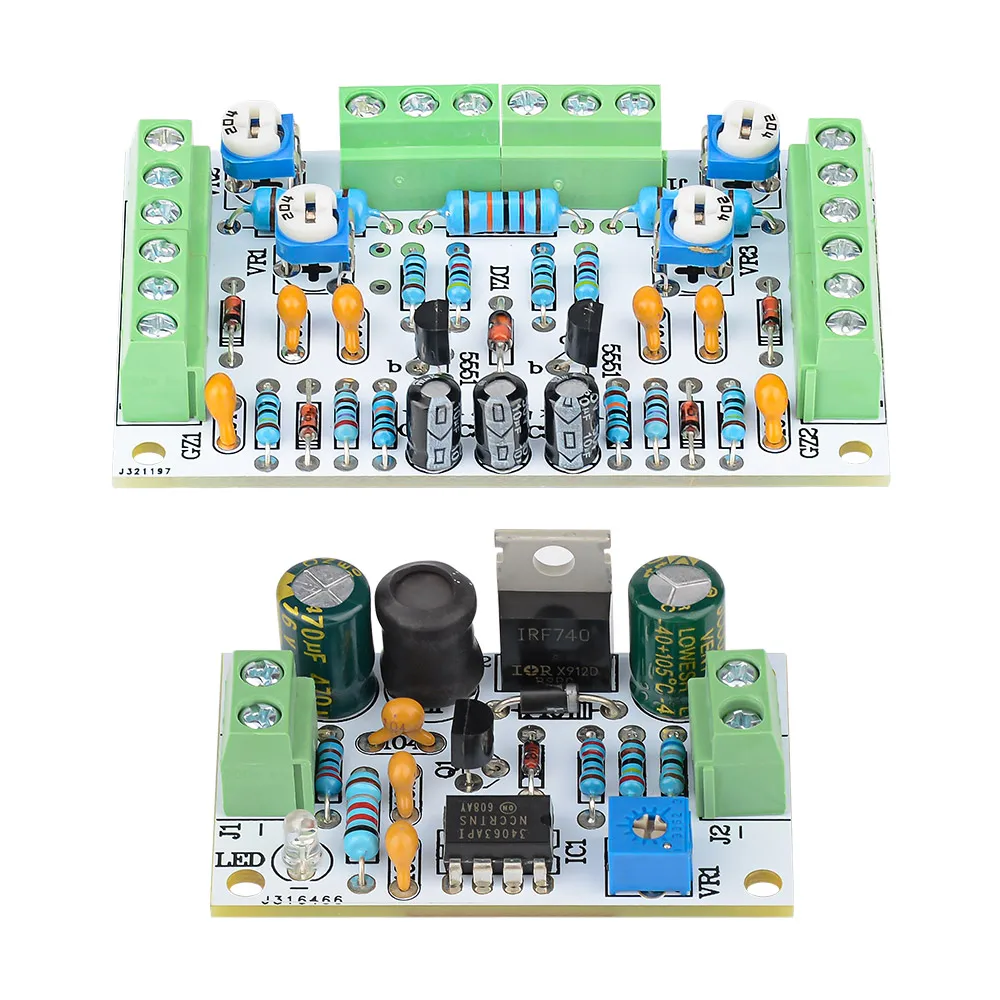

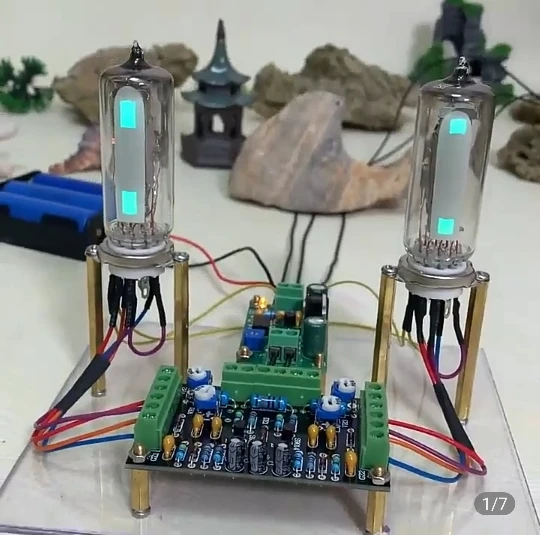

3. Параметры двух трубок несовместимы из-за индивидуальных различий в трубах 6E2. После освещения флуоресцентная высота двух трубок не одинаковая. Таким образом, на приводной плате установлены два резистора обрезки, а VR2 и VR4 используются для регулировки высоты флуоресценции левой и правой труб для достижения высокой флуоресценции двух трубок.
4. Соединение трубы: удлинитель штифта розетки был припаян, И он подключен к соответствующему номеру клеммы платы драйвера в соответствии с цветом подводящего провода (к доставке прилагается инструкция по подключению)
5. Основание изготовлено из универсальной маленькой девятиногий керамической трубки, расстояние между передними монтажными отверстиями 28 мм, отверстие панели: 18 мм

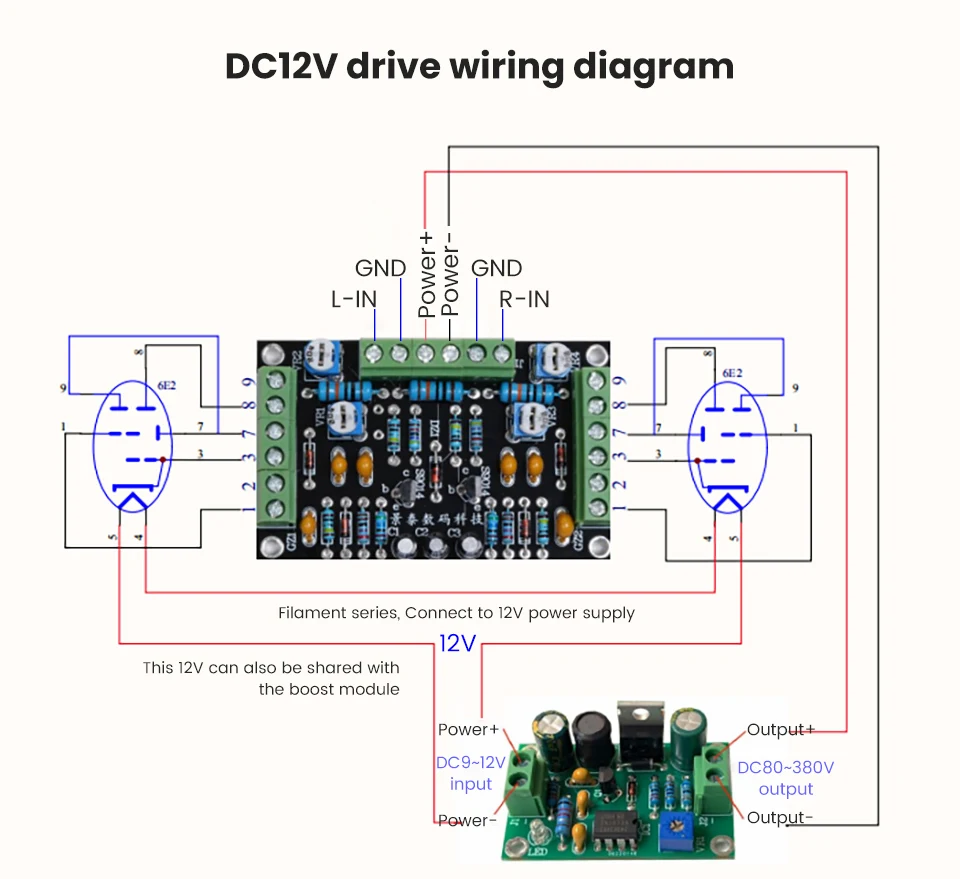

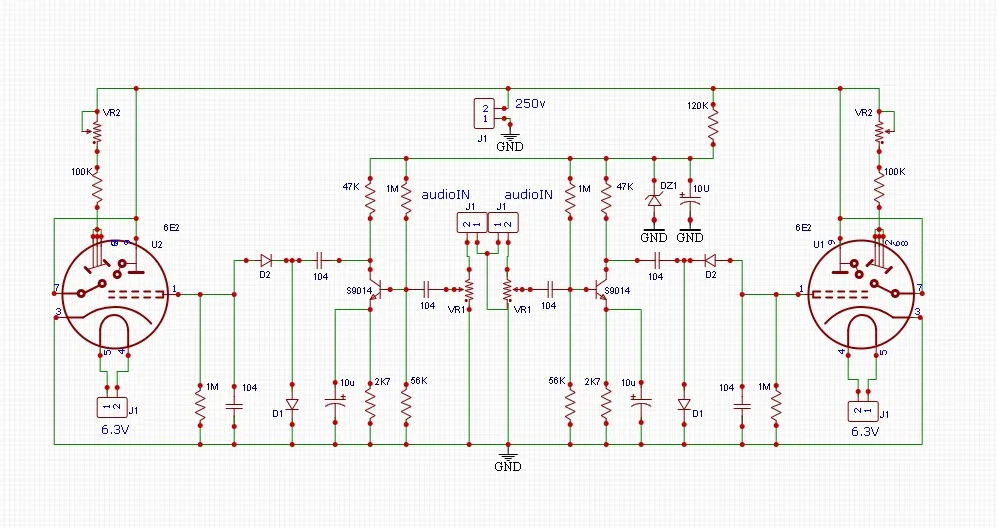

6, проводка PCBA: ainR / ainL: вход аудиосигнала левого и правого каналов
G: земля
250 В: (DC),
Серийный номер левой и правой клеммной колодки и описание:
1. Подключите ворота (штифт сигнала трубки 6E2) к 1-му контакту гнезда
3. Подключите катод, ножку заземления трубы, возьмите третью ножку гнезда.
7. Подключен к сетке управления, используется для управления флуоресцентной высотой трубки, седьмое основание розетки
8. Подключено к аноду, ножки источника питания трубки 6E2, возьмите 8-ю ногу трубки
Контакты 4 и 5 разъема-это контакты питания нити (питание 6,3 В)

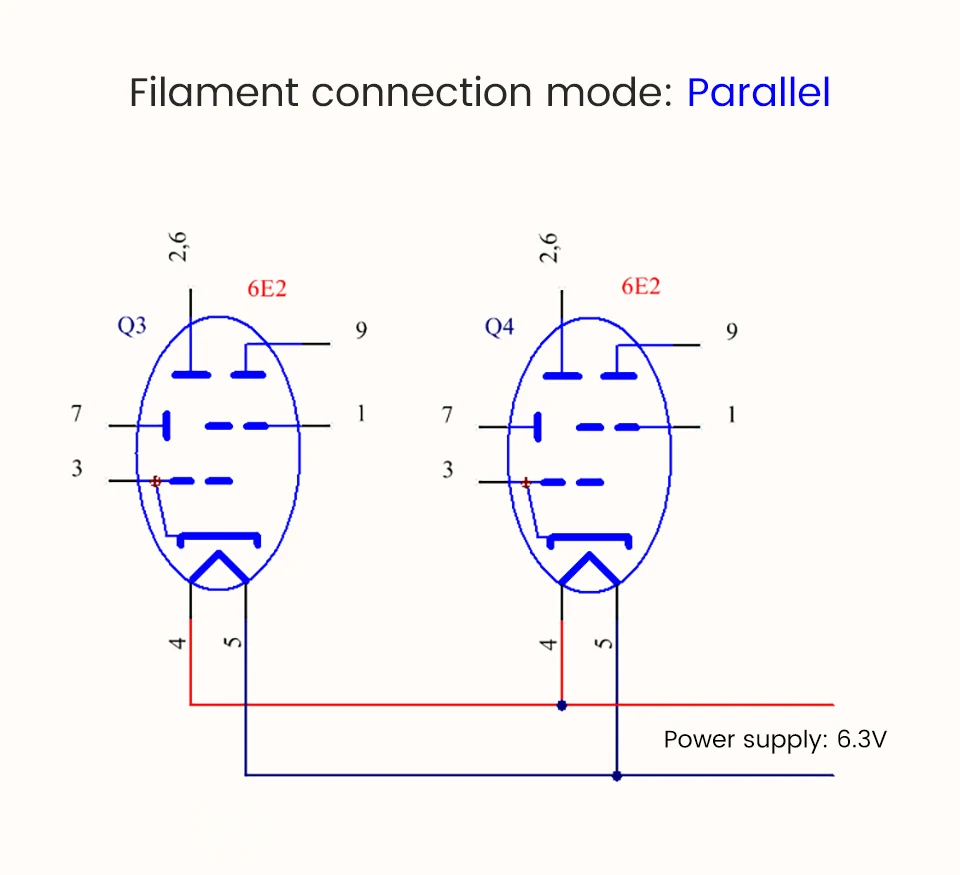

Примечание: две трубки подключены параллельно к источнику питания 6,3 В!

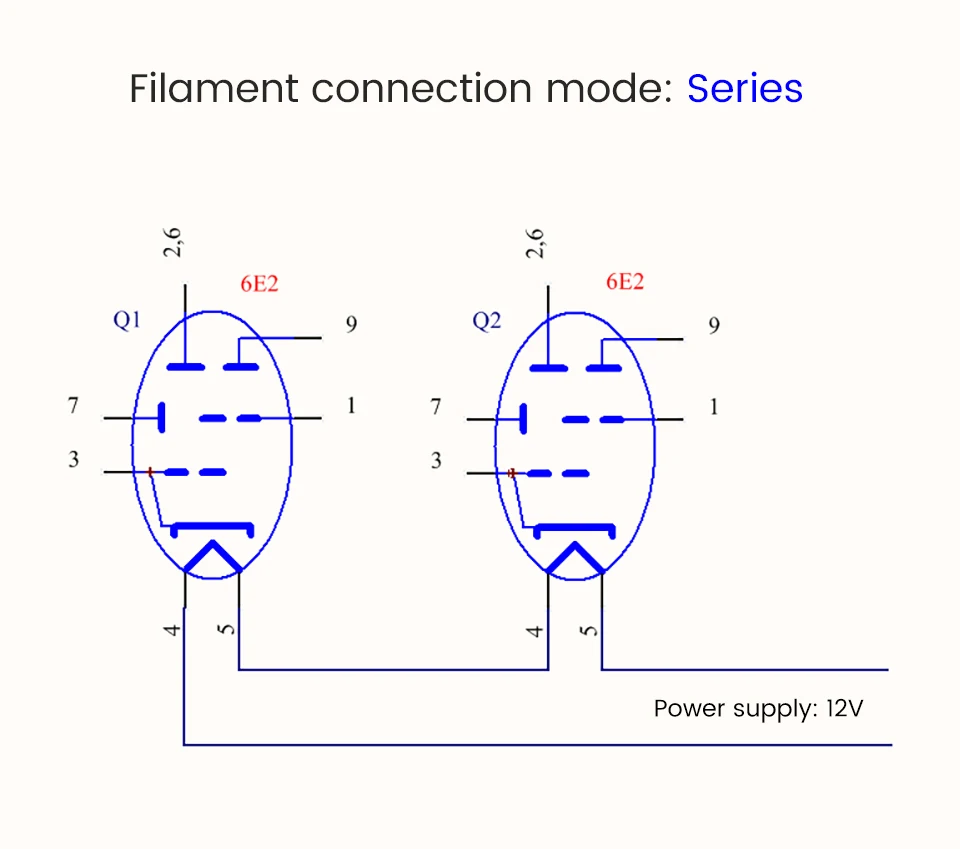

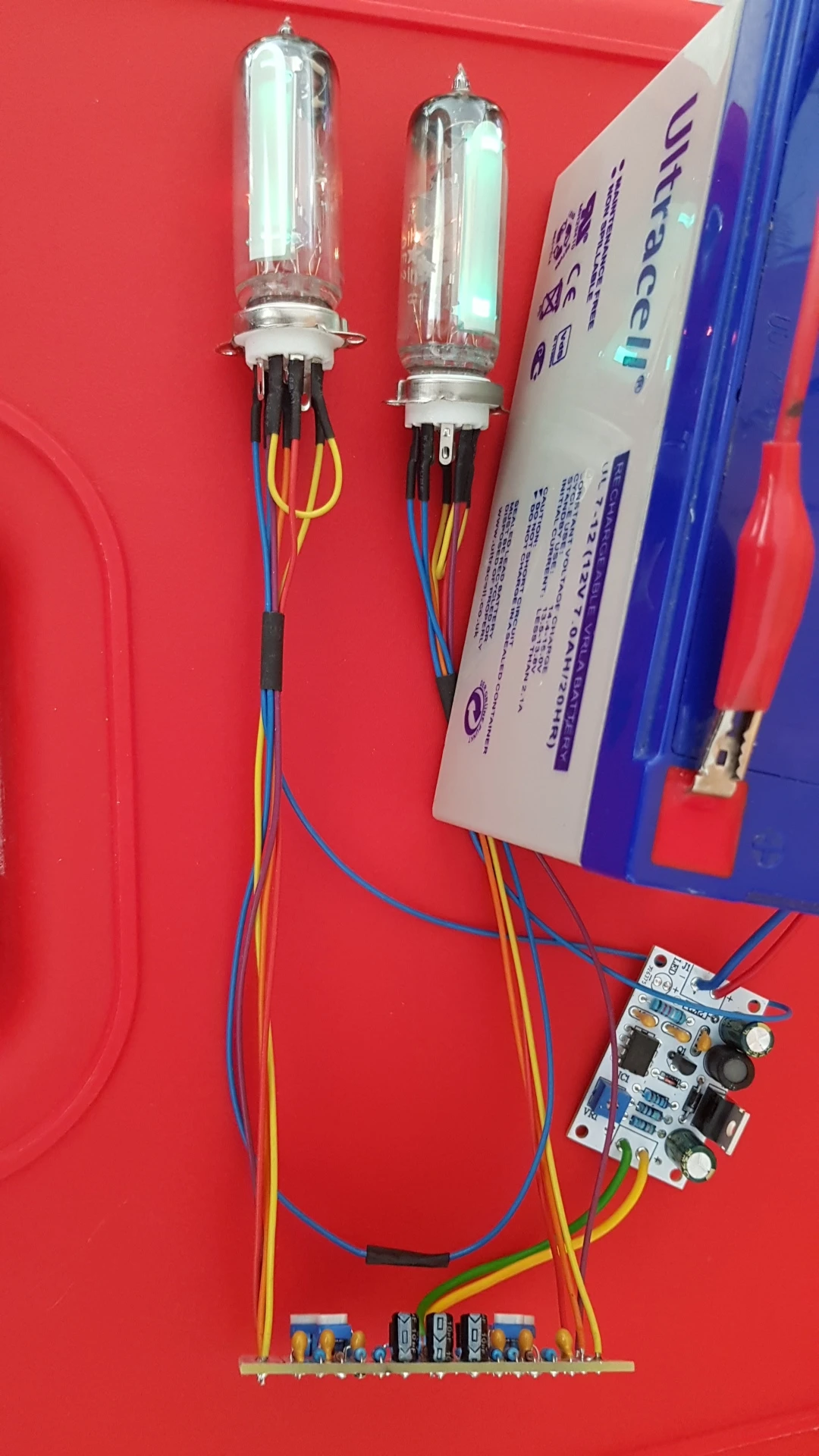

Две Трубки нитей подключены последовательно для источника питания 12 В!

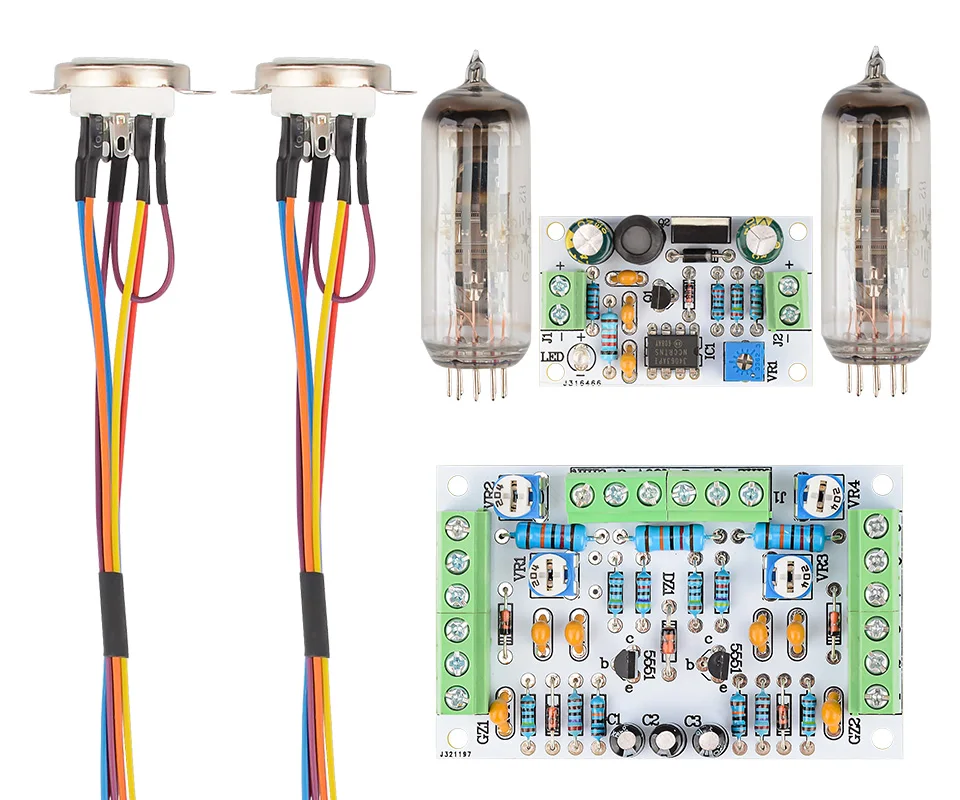

Версия низковольтного привода 6E2:

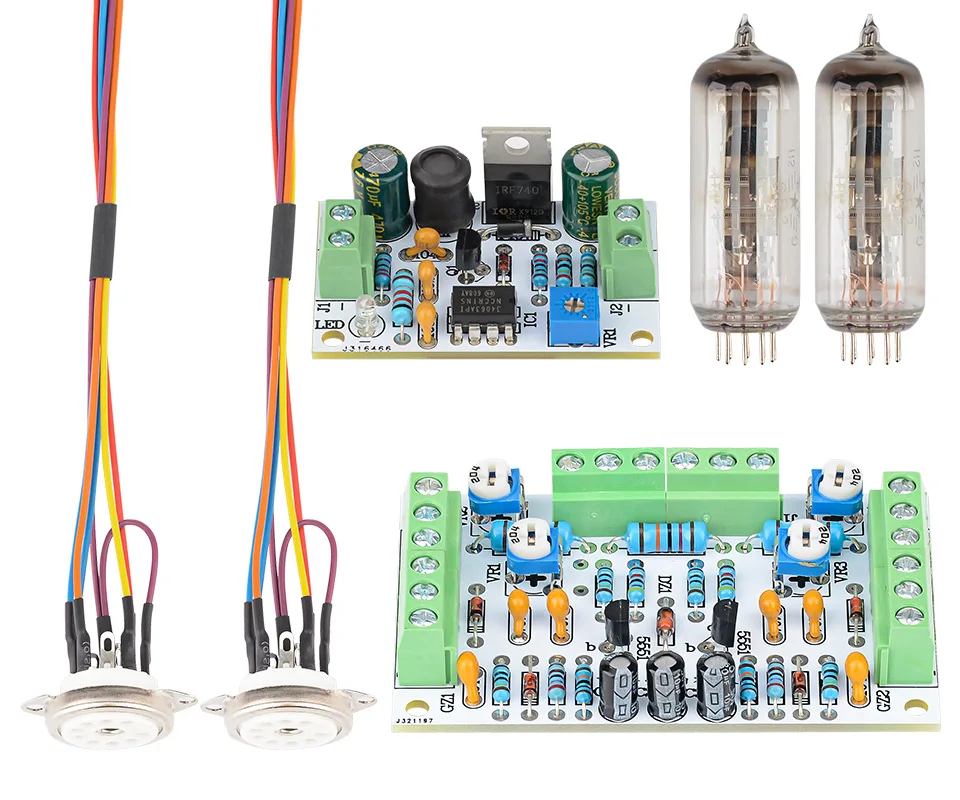

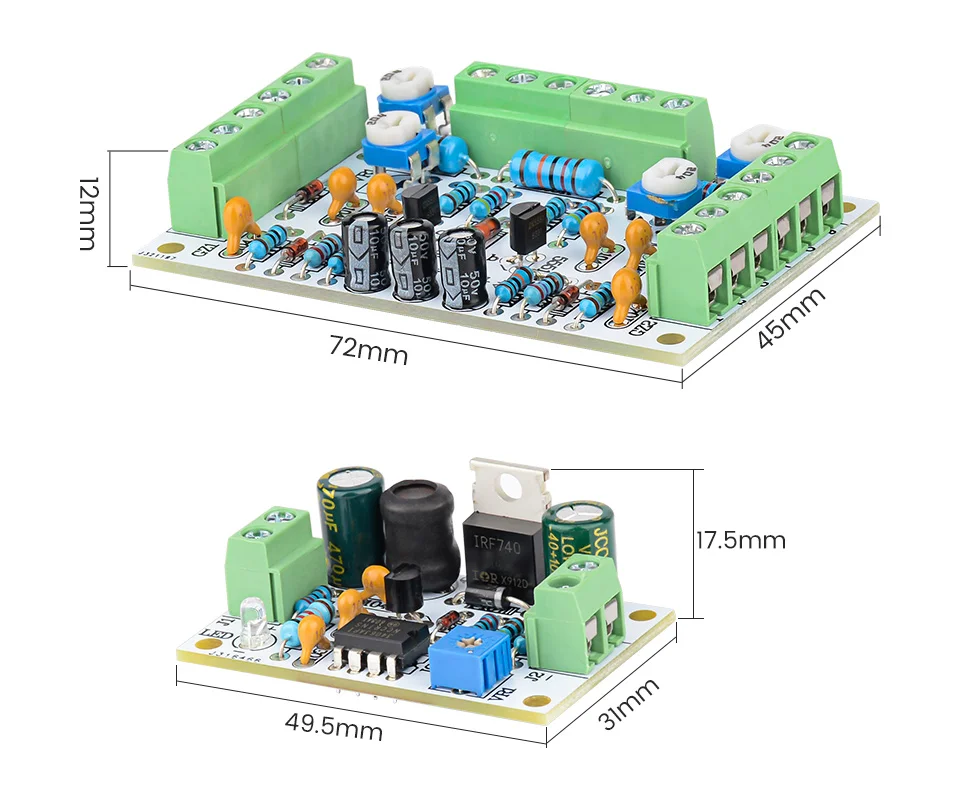

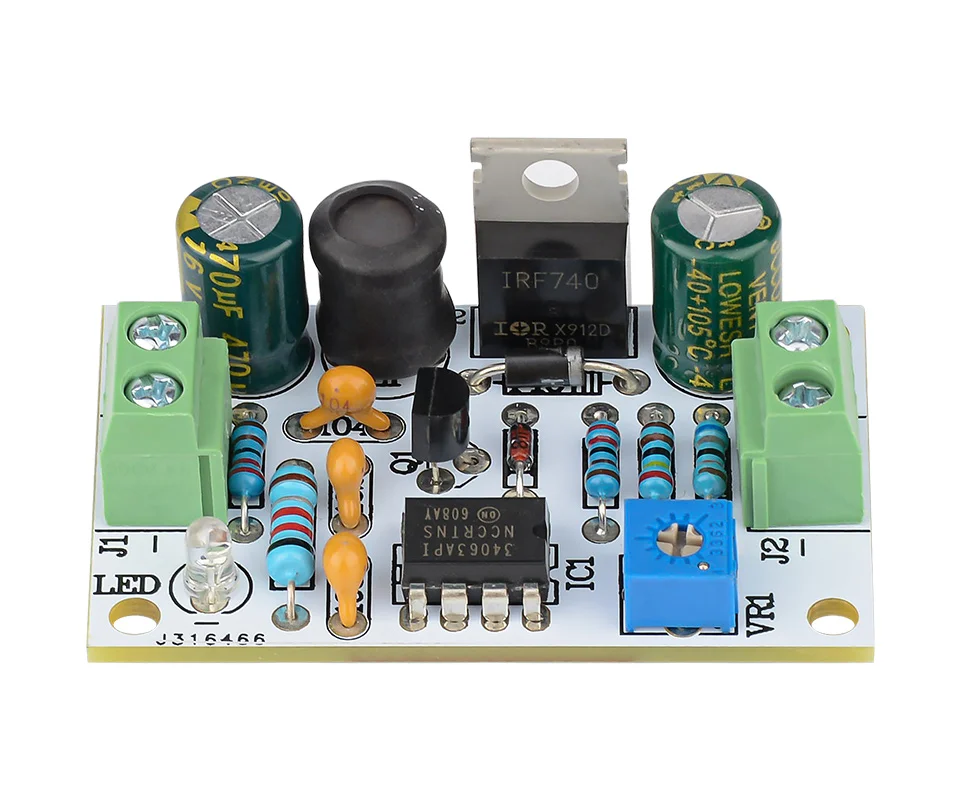

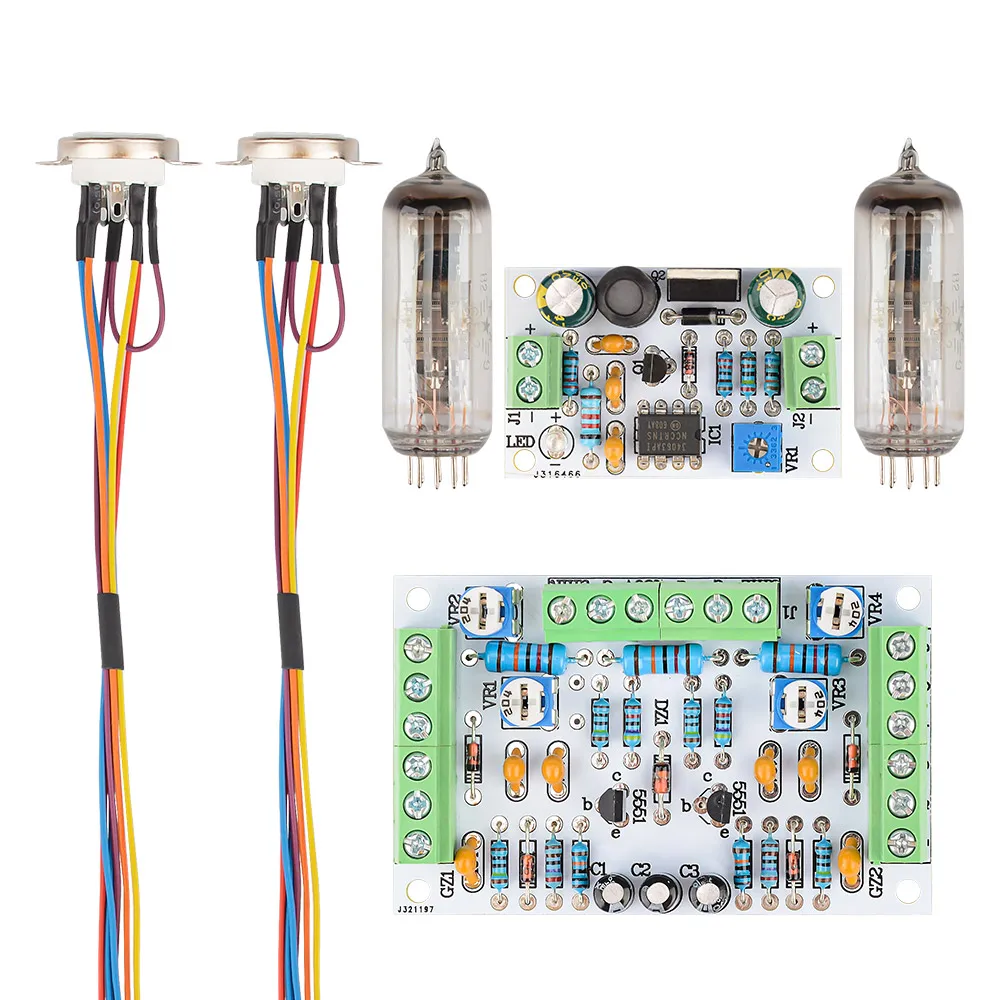

1: Плата усилителя DC-DC: 1 (постоянный ток 12 В, повышающий до 250 В, регулируемый)
2: двойная плата драйвера 6E2: 1

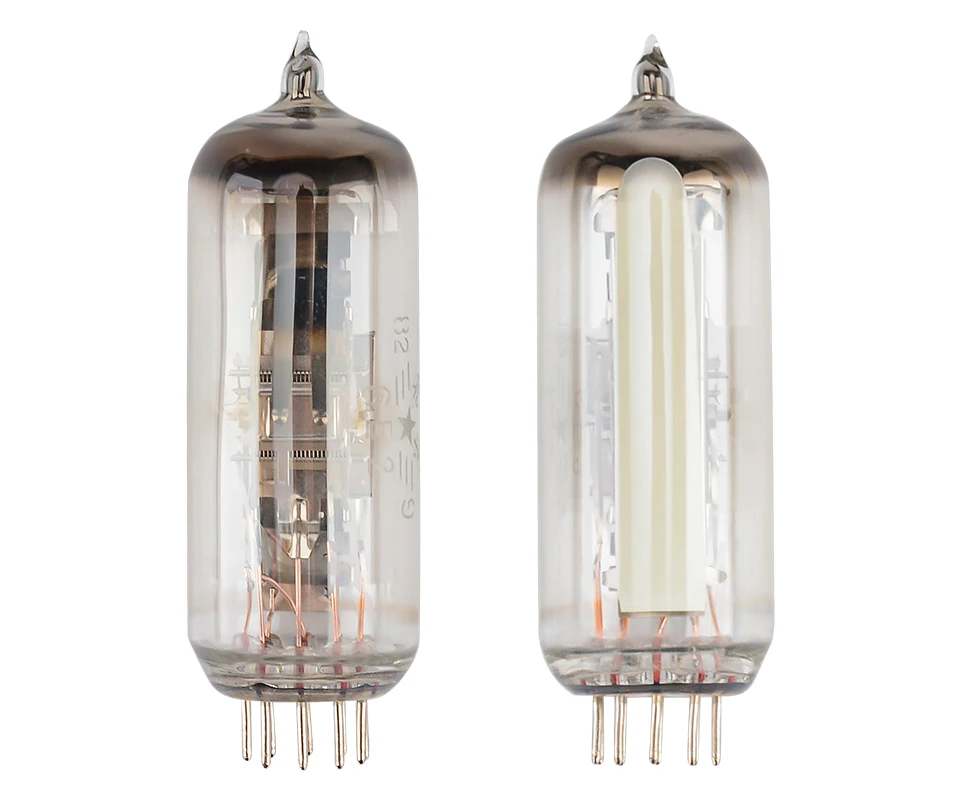

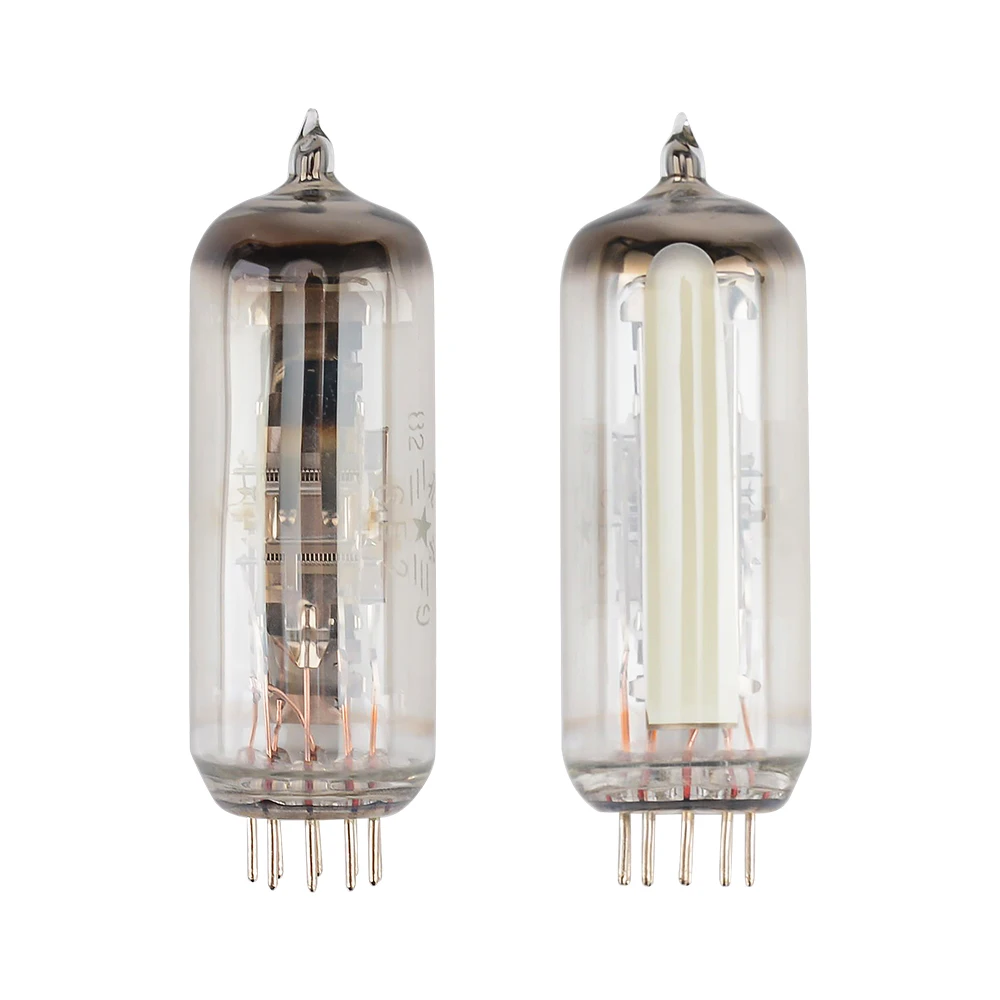

3: трубка 6E2: 2
4: сиденье трубки (с удлинителем): 2
Источник питания: 12 В постоянного тока (две трубки нити подключены последовательно, а Плата усилителя имеет Питание 12 В)
Посылка
Комплект драйвера трубки DC12V 6E2x1
