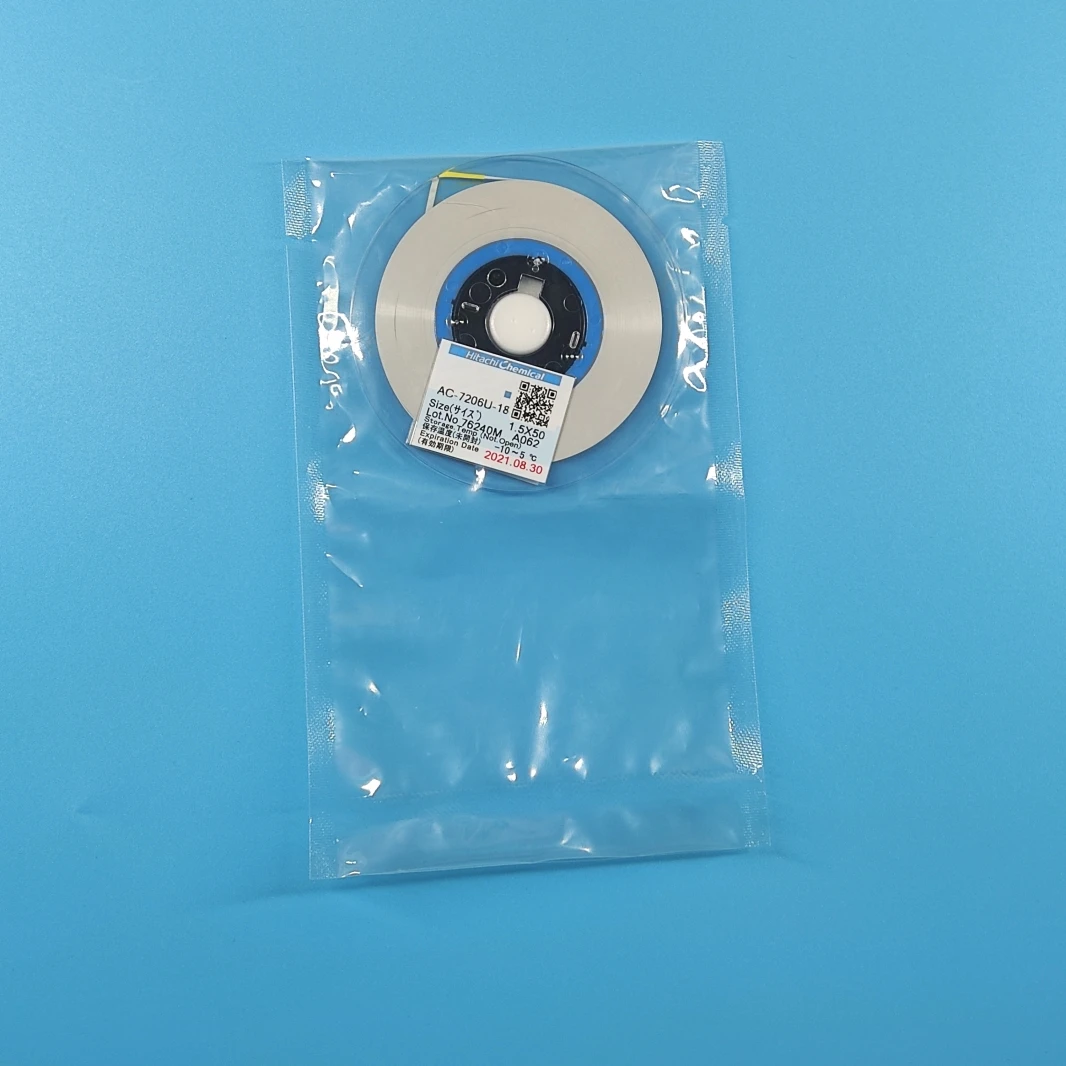

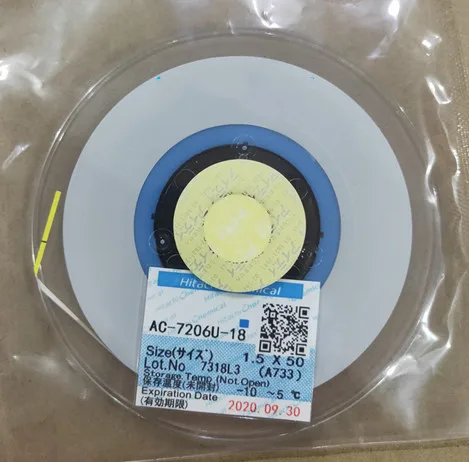

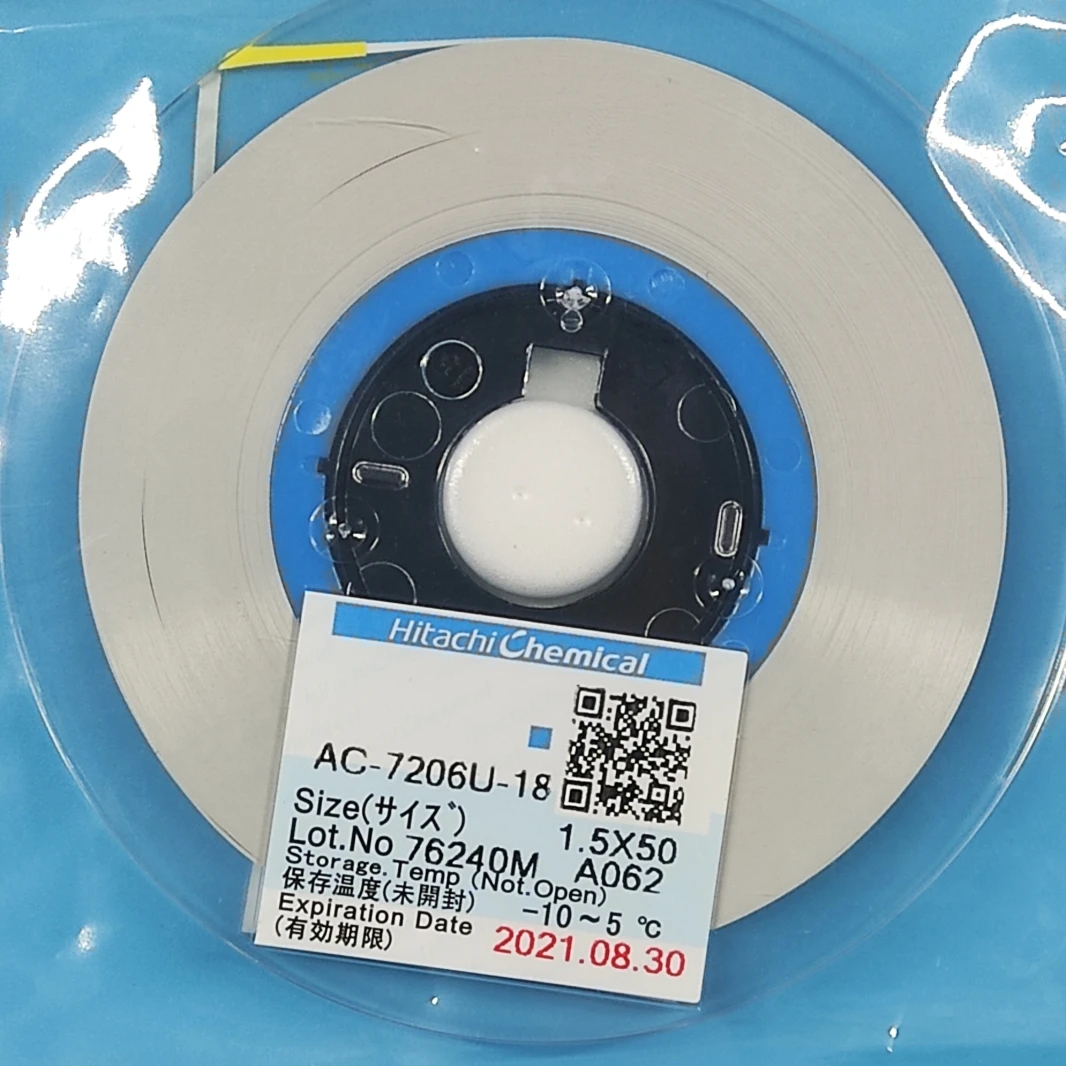

Лента ACF AC-7206U-18 для ремонта ЖК-экрана 1,2/1,5/2,0 мм * 10 м/25 м/50 м оригинальная Анизотропная проводящая пленка ACF для ЖК-дисплея

1. Для неоткрытых АКФ, Условия хранения:-10 ~ 5, и его срок службы составляет шесть месяцев после изготовления (будет указана дата изготовления и торговая марка действительного АКФ в условиях хранения).
2. Условия сохранения незапечатанных продуктов:-10 ~ 5 обязательно запечатайте в пакет и поместите в холодильник для сохранения. Разморозьте в течение 30 минут перед использованием перед распаковкой.; Если нераскрытый продукт хранится в условиях высоких температур, его эффективный срок службы сократится.
3. Ускорение термического отверждения ACF; Если срок действия истекшего продукта превышает гарантийный срок использования, наша компания предусматривает, что невскрытый ACF не должен использоваться более одного года с завода, И должен быть сломан более одного года, открытый АКФ напрямую сломается.
Согласно требованиям к точному расстоянию, предлагается Двухслойная структура ACF, а верхний слой двухслойной структуры-слой из смолы без проводящих частиц, нижний слой-расположение, содержащее однослойные проводящие частицы. По сравнению с ACF традиционной однослойной структуры, Двухслойная структура может иметь более высокую плотность местных частиц в нижнем слое без увеличения плотности токопроводящих частиц, он увеличивает плотность частиц в контактной зоне электродного блока и в то же время, Когда он находится близко к выпуклой области чипа, ситуация короткого замыкания снижается из-за низкой плотности местных частиц.
Что касается клея для смолы, ради надежности, Hitachi Chemical выбрала для своей продукции систему эпоксидной смолы, которая улучшила прочность клея материалов, температуру передачи стекла, влагостойкость и другие характеристики.

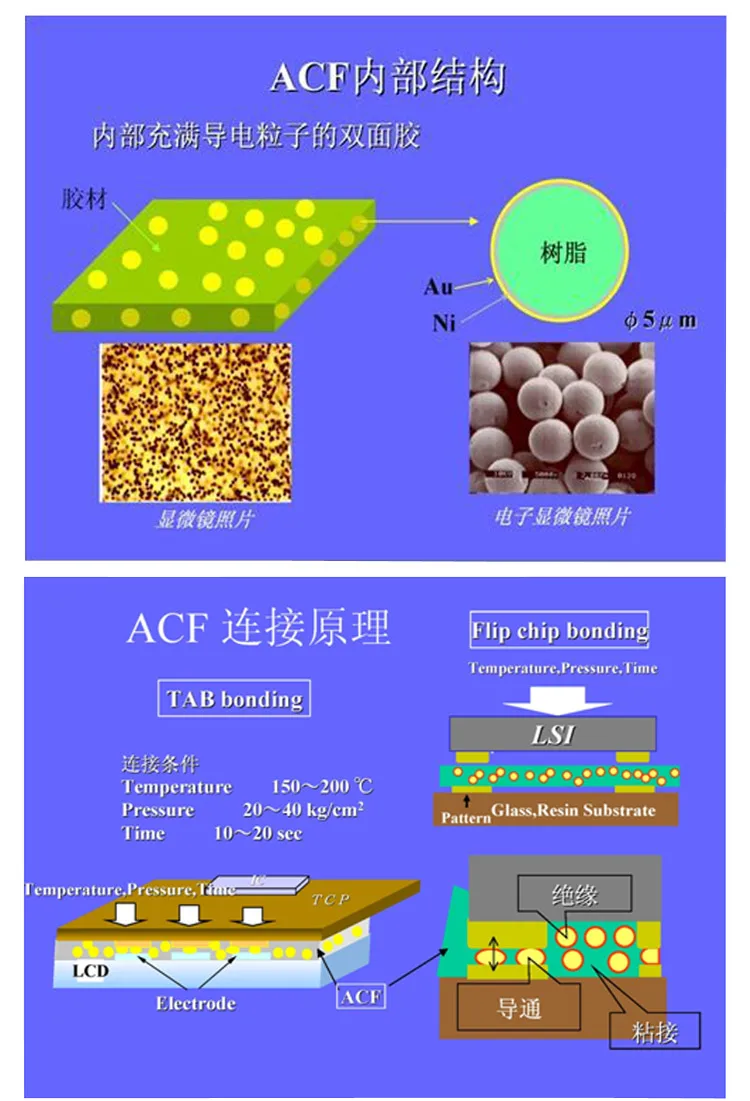

1. Гетероморфная проводящая пленка; ACF) ACF2.1 что такое гетероморфный проводящий Клей: его характеристика в том, что направление электрической проводимости оси Z имеет очевидную разницу с характеристиками сопротивления плоскости изоляции XY. Если разница между значением сопротивления проводимости оси z и значением сопротивления изоляции плоскости XY превышает определенное соотношение, ее можно назвать хорошей проводящей гетероскедастичностью.
2. Принцип проводимости: токопроводящие Частицы используются для подключения электродов между микросхемой IC и подложкой, чтобы сделать их проводящими и одновременно, можно избежать короткого замыкания между двумя соседними электродами, тем самым достигая цели проводимости только в направлении оси z.
3. Классификация продукта:
(1) гетероморфная проводящая паста.
(2) гетероморфная проводящая пленка. Гетероморфная проводящая пленка (ACF) имеет свойства чрезвычайно низких потерь материала, которые могут быть непрерывно обработаны (лента на катушке), поэтому она стала широко используемой формой продукта в настоящее время.
4. Основные компоненты: в основном, включая клей из смолы и токопроводящие частицы. Функция клея для смолы в основном заключается в фиксации относительного положения электрода между микросхемой IC и подложкой, а также влагостойкого газа, термостойкости и изоляции, И Обеспечьте силу давления для поддержания контактной площади между электродом и проводящей частицей. Обычная Смола делится на две категории: термопластичная смола и термосмола. Термопластичный материал в основном имеет преимущества низкой температуры, быстрой сборки и легкой тяжелой работы, но он также имеет недостатки высокого теплового расширения и высокой гигроскопичности, что позволяет легко портиться при высоких температурах и не может удовлетворить требованиям надежности и надежности. Тем не менее, термосмола, такая как эпоксидная смола, Полиимид и т. д., имеет преимущества стабильности высоких температур, низкого теплового расширения и гигроскопичности, но ее недостатками являются высокая температура обработки и трудности в переработке, но его преимуществом высокой надежности в настоящее время является наиболее широко используемый материал.
5. Процесс склеивания: обычно токопроводящие частицы равномерно распределяются в связующем устройстве и не контактируют друг с другом. Кроме того, имеется слой изоляционной пленки, а пленка ACF не проводит. Когда пленка ACF нагревается под давлением (как правило, нагревается два раза в первый раз в качестве временного прикрепления к изделиям в диапазоне от 60 до 100, (3-10)× доставка от 104 па, от 2 до 10 с, для второй части, установленной, составляет от примерно 150 до примерно 200,(20 ~ 40)× 104 па, От 10 s до 20 s) токопроводящие частицы, изоляционная пленка разрывается, и сжимаются детали линиями (потому что детали с относительно беспроводными дорогами выступают) вместе, чтобы сформировать проводимость, объем экструдированных токопроводящих частиц в 3-4 раза превышает исходный объем (объем токопроводящих частиц остается неизменным, Разница в том, что изначально он Сферический, а после горячего прессования он становится как круглый торт, пусть верхний и нижний электроды имеют больше площади для контакта с токопроводящими частицами), нагрейте для затвердевания клея и поддержания состояния проводимости. Как правило, сопротивление проводимой части составляет ниже 10, а прилегающие клеммы непроводимой части составляют более 100 м.
