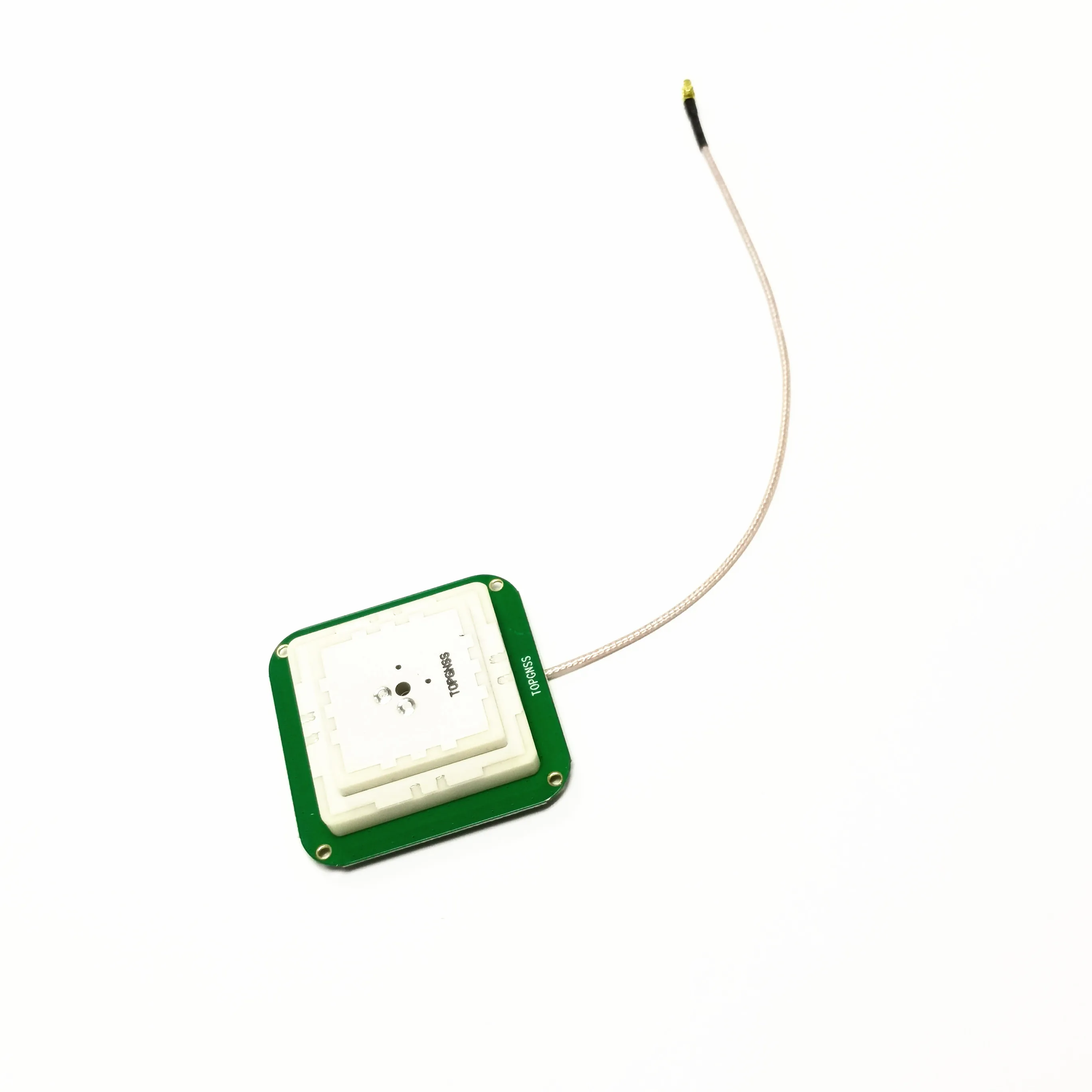

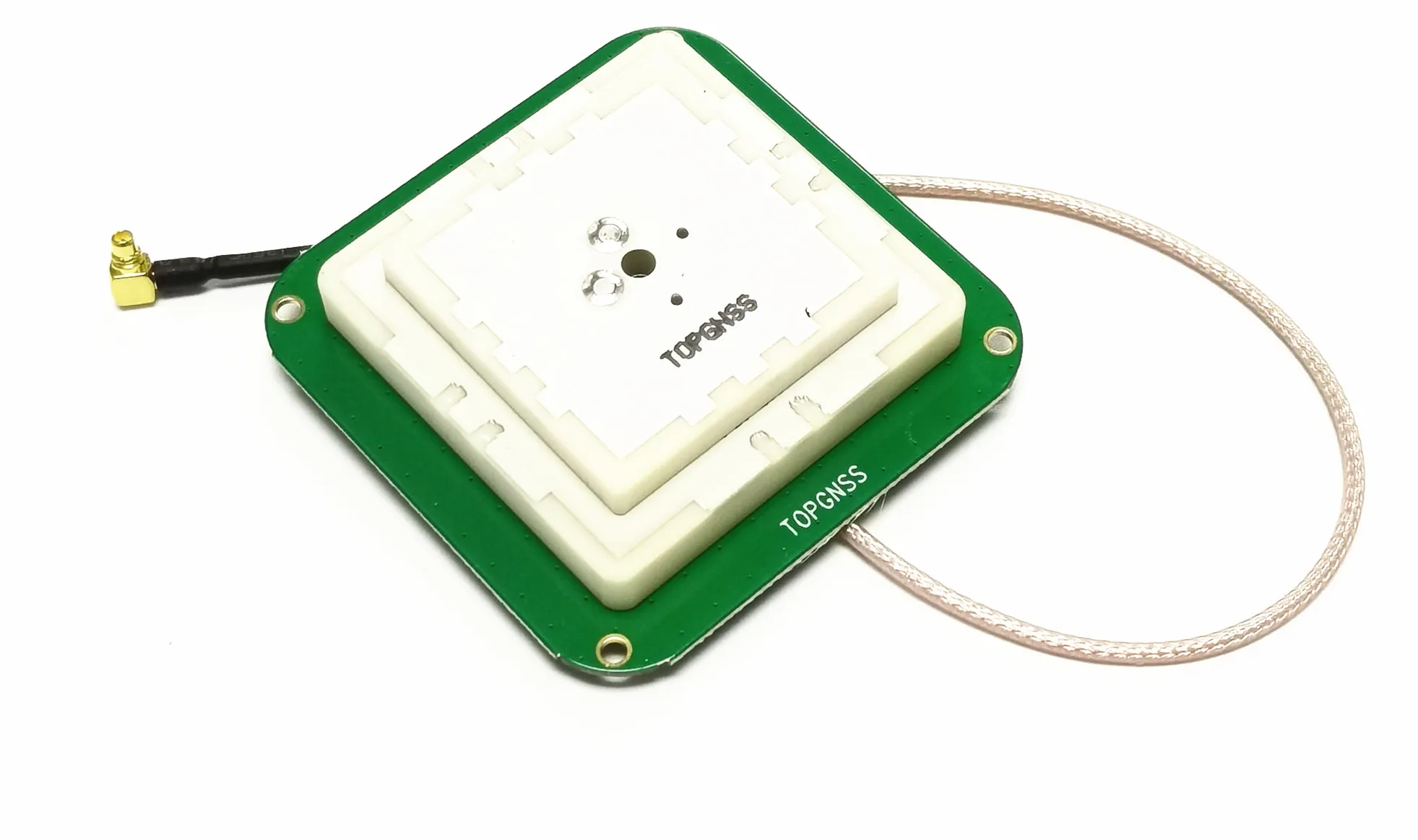

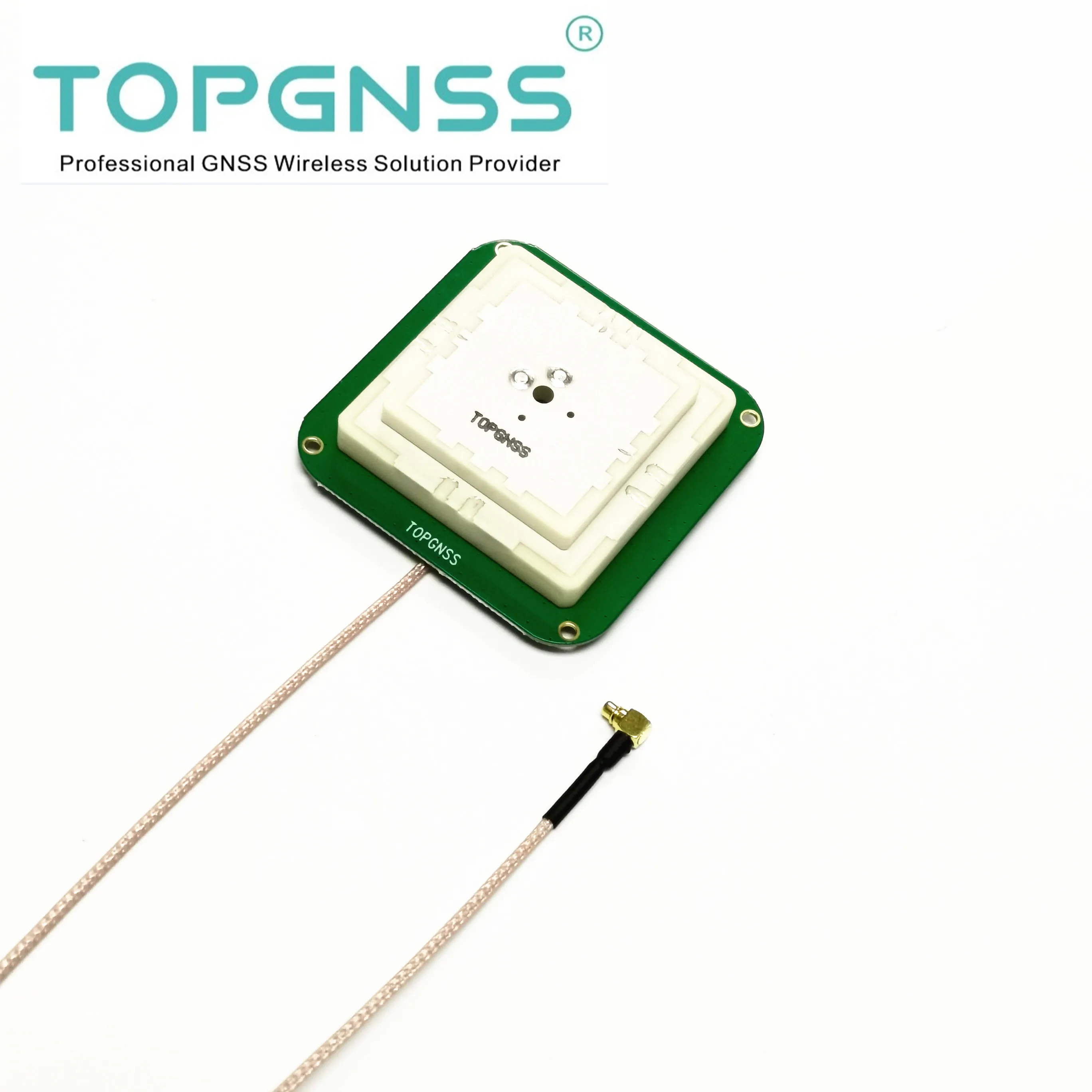

TOPGNSSAN506GВстроенная антенна GNSS, используемая в ZED-F9P/BD910/930/970/982/MB2
Модуль с высокоточной внутренней антенной GNSS, может использоваться с многомодовой многочастотной платой GNSS, может получать частоту L1, L2 одновременно. Разработан с двойными диэлектрическими керамическими антеннами L1 и L2. Маленький размер, всего 55*55*13,5 мм
Легко интегрируется с другими терминалами GNSS, удовлетворяя при этом хорошие показатели приема GNSS.Высококачественное промышленное производство, совместимо с фирменными приемниками,
Антенна может использоваться с различными спутниковыми навигационными приемниками и широко используется в геодезической съемке, картографии водных путей, высокоточном сельском хозяйстве и море. Измерения и другие области также могут быть применены к военной области в соответствии с условиями применения.
Особенности продукта:
1. Использование многорепитательной точечной конструкции для обеспечения суперположения фазового центра и геометрического центра, который
Может минимизировать влияние погрешности измерений на самый низкий диапазон
2. Высокий коэффициент усиления элемента антенны и Ширина луча карты направления, чтобы убедиться, что принимающие спутники
Характеристики маски с низкой отметкой
3. Панель эффектов сопротивления multipath внутри может уменьшить погрешность измерения, вызванную мультипутным

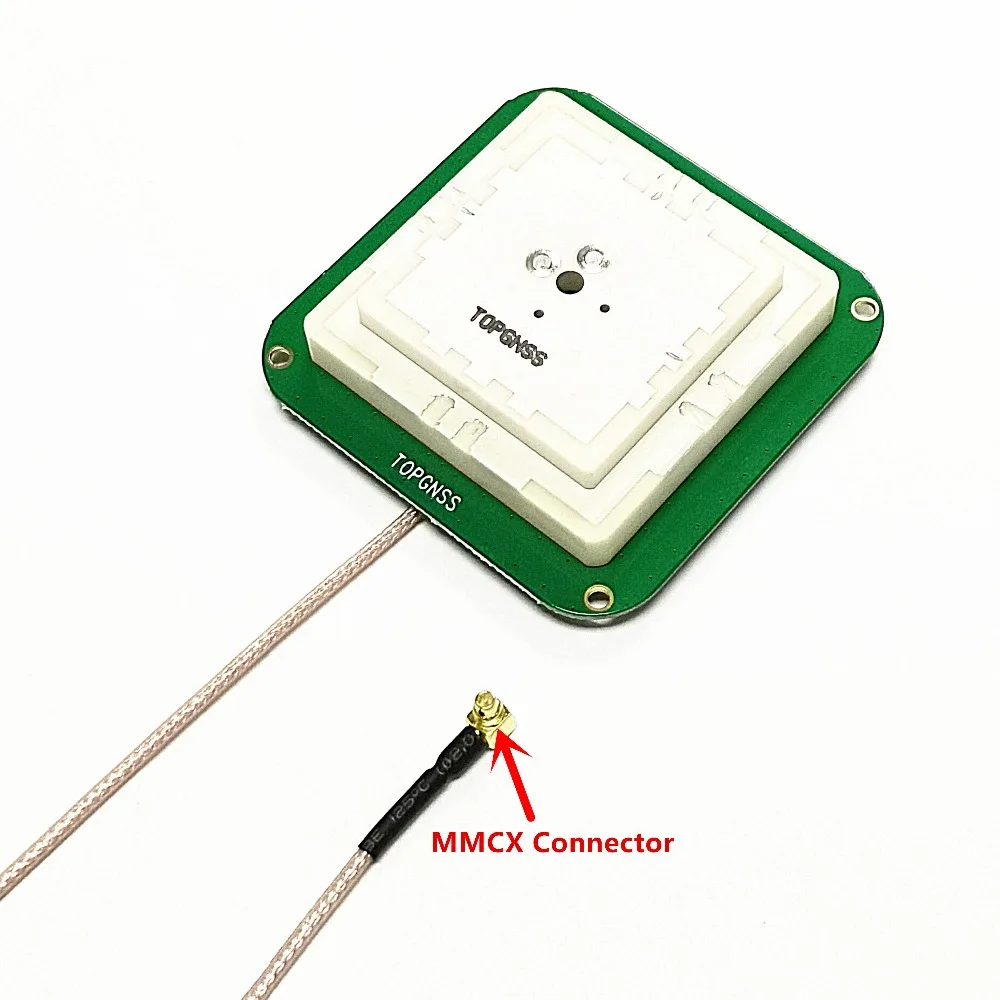

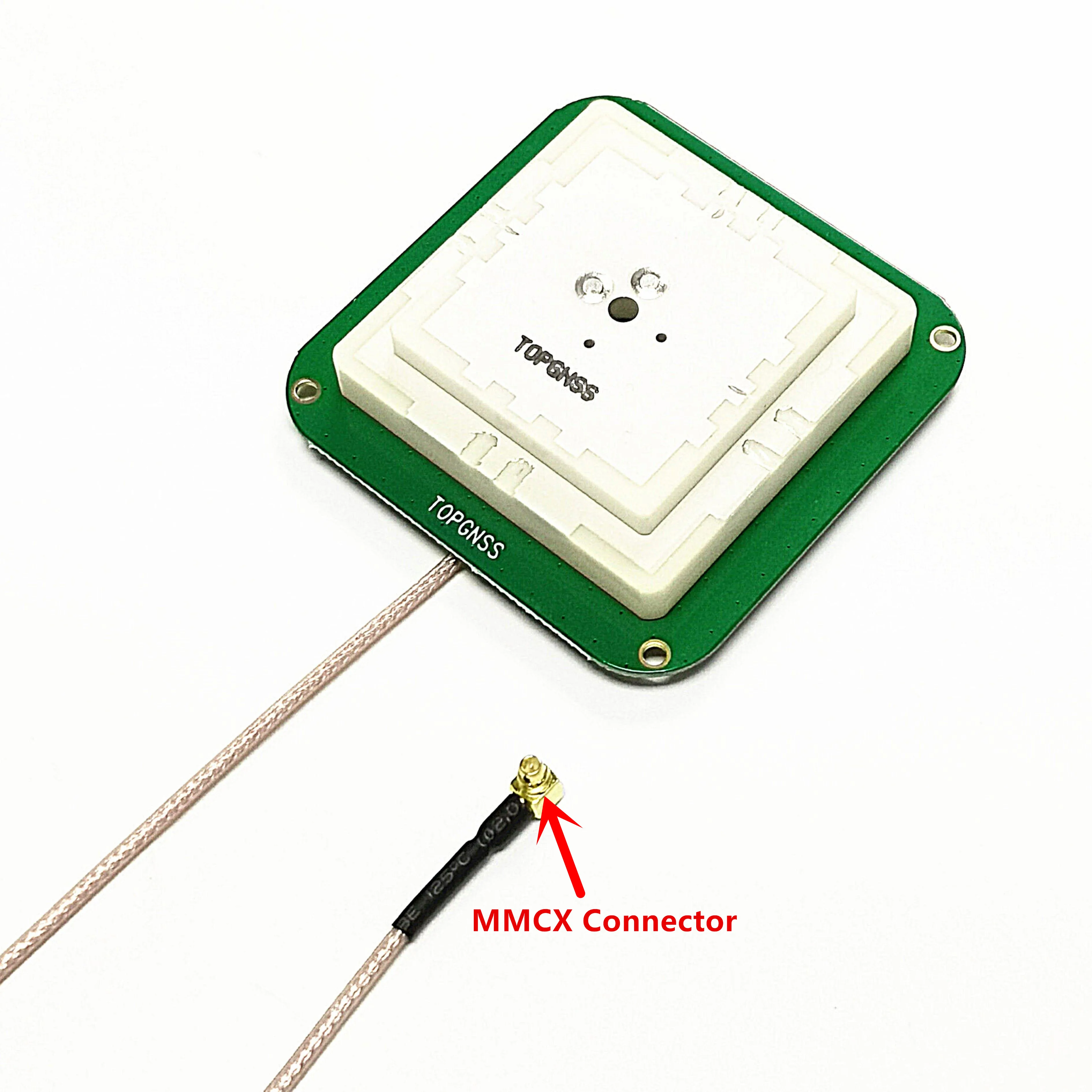

(ВЧ выходной разъем) mmcx
Наименование: высокоточная Внутренняя антенна GNSS
Рабочее напряжение: 3-12 В
Разъем: MMCX
Длина кабеля: 20 см
Рабочий режим: GNSS (L1, L2)
Режим GNSS: GPS, GLONASS, GALILEO, BEi Dou
Размер: 55*55*13,5 мм
Модель: AN506G
TOPGNSS AN506G-это многочастотная спутниковая навигационная антенна с высоким коэффициентом усиления, миниатюрностью (в форме 68*27 мм), высокой чувствительностью, совместимостью с несколькими системами GNSS и высокой надежностью. Он имеет высокоточную антенну и встроенный LNA усиление и фильтрацию. Он также может получать точки частоты GNSS L1 и L2. Антенна может использоваться с различными спутниковыми навигационными приемниками и широко используется. Он используется в высокоточной навигации, высокоточном позиционировании, высокой точности синхронизации, беспилотных транспортных средств, беспилотных летательных аппаратов, RTK измерений, точного сельского хозяйства, морские исследования и другие области для удовлетворения различных потребностей пользователей.
Электрические характеристики AN506G
Частотный диапазон (МГц)
GPS L1/L2
ГЛОНАСС L1/L2
BEIDOU B1/B2
Коэффициент усиления (dBi)
4,0
Антенна AR (дБ)
≤ 3,0
Ошибка фазового центра (мм)
± 2
Поляризация
Круговая поляризация правой руки
Сопротивление порта
50 Ом
Коэффициент усиления LNA (дБ)
36 ± 2
Уровень шума (дБ)
≤ 1,8
VSWR
≤ 2,0
Рабочее напряжение (В)
3,0 V-12,0 V
Рабочий ток
≤ 45 мА
Тип соединителя
MMCX
Размер антенны (мм)
55*55*13,5 мм
Вес (г)
150
Рабочая температура (℃)
-40 - + 70
Температура хранения (℃)
-55 - + 85
Tognss AN506G GNSS антенна с ZED-F9P модулем приема спутниковых рендерингов
ПСписок взломов: TOPGNSS AN506G 1 шт.
