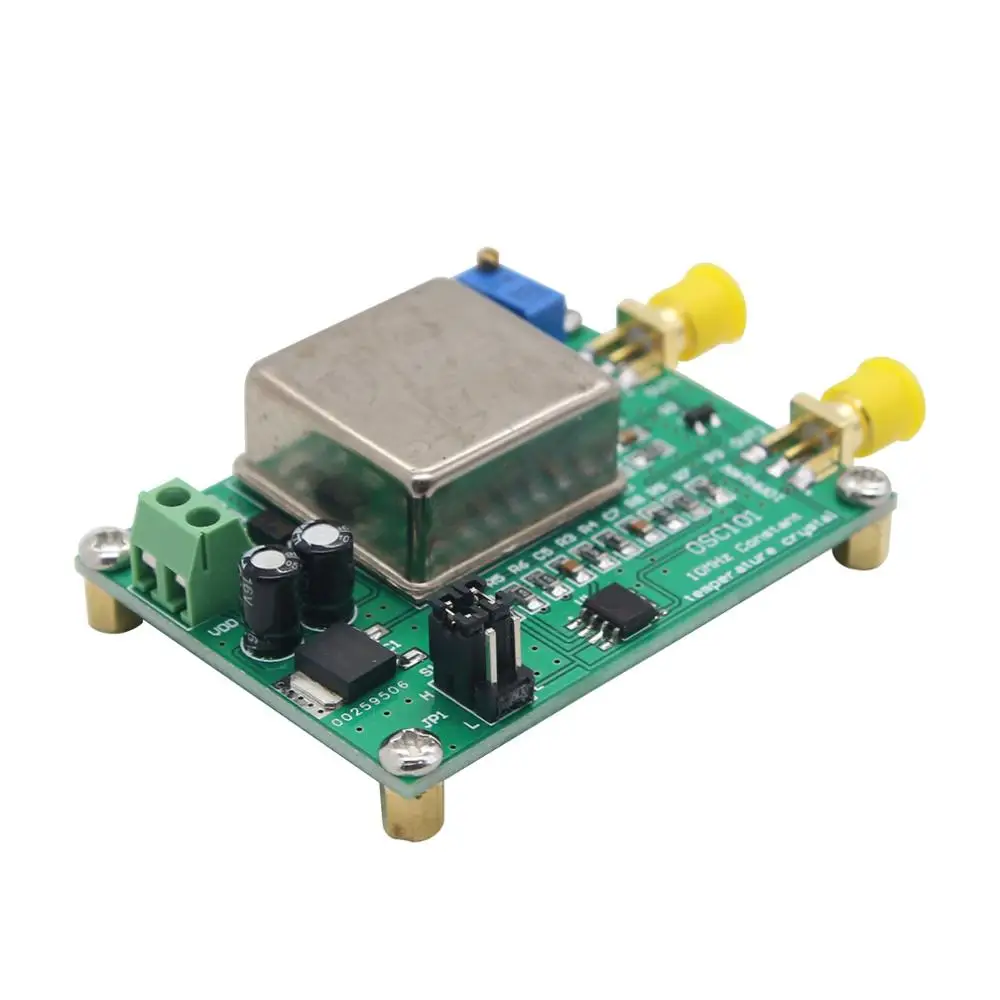

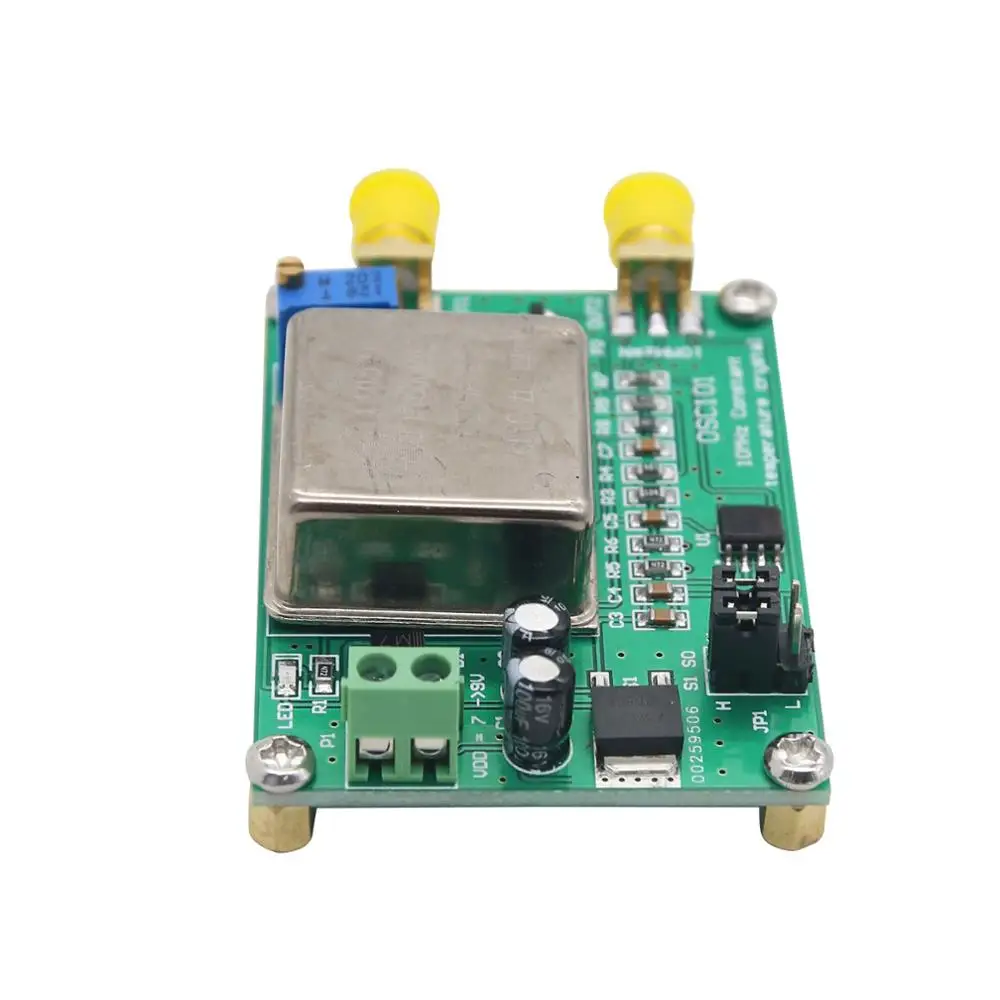

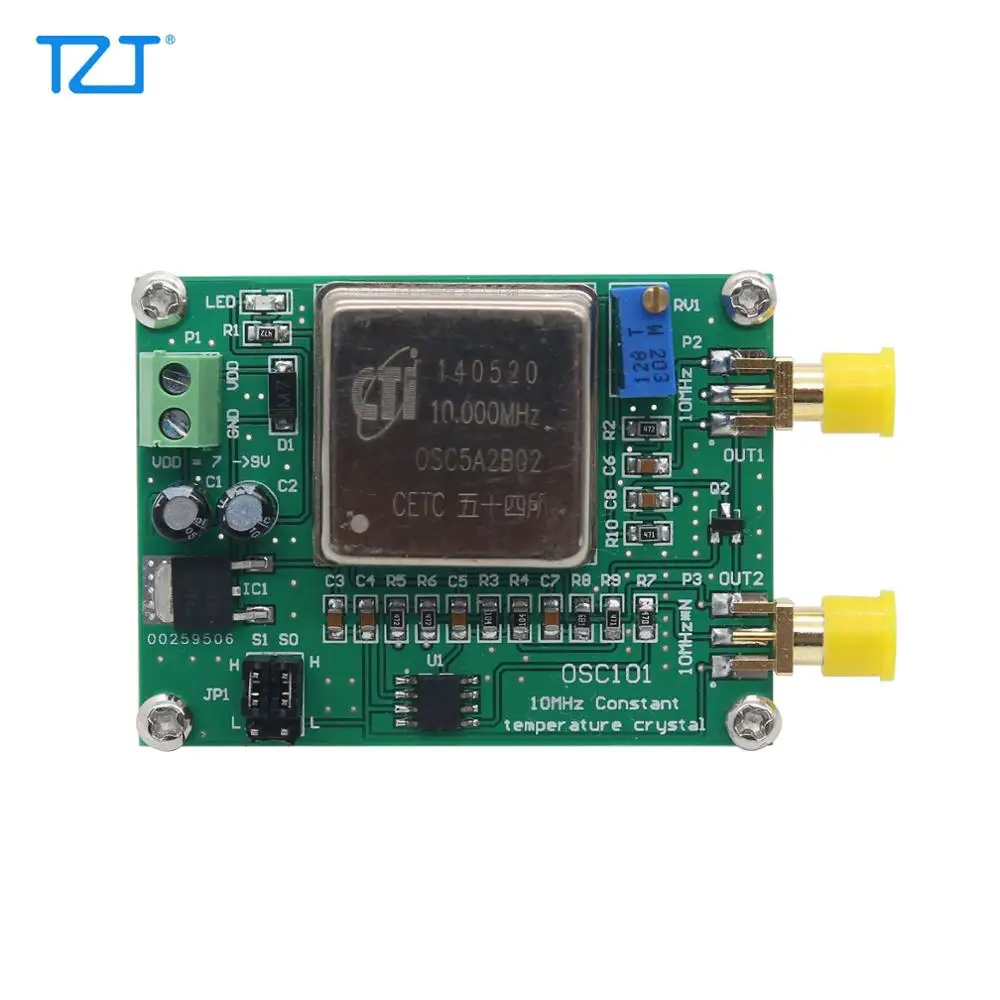

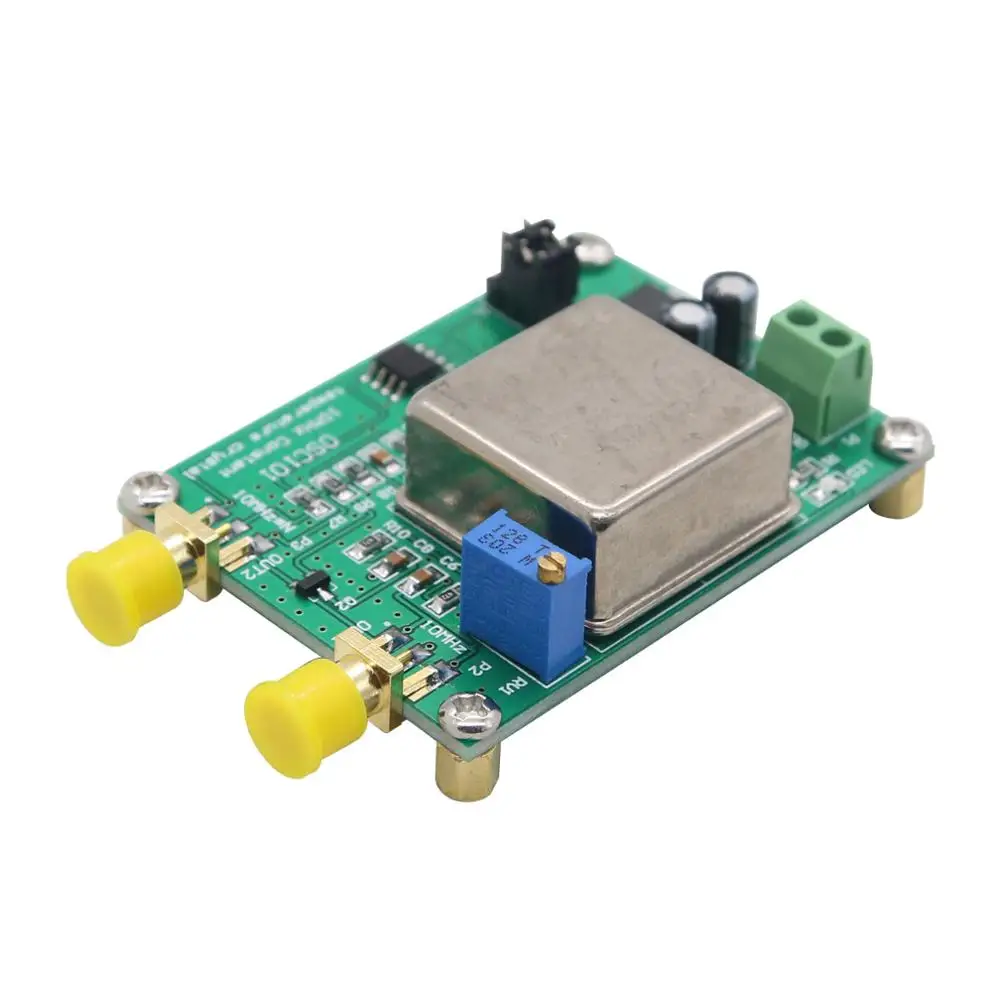

TZT 10 МГц OCXO Кристалл осциллятор постоянной температуры Кристалл осциллятор модуль частота справки
Описание: 64161
Этот модуль выводит точность частоты сигнала 10 МГц (+/-200ppb), имеет два выхода сигнала, а один-стандартный сигнал 10 МГц. Другой-10 МГц мультипликатор. Мультипликатор имеет 9 частот выбора, которые 2X, 3X, 3.125X, 4X, 5X, 5.3125X, 6X, 6.25X, 8X.
Различные мультипликаторы выбираются перемычкой JP1. Исправьте отклонение выходной частоты 10 МГц (+/-2.0ppm) с потенциометром RV1.
Более подробной информации:
1. P1: входной интерфейс питания; (7 ~ 9 в).
2. P2: выходной интерфейс сигнала 10 МГц; (Амплитуда 10 МГц: 3Vpp) SMA интерфейс
3. P3: N выходной интерфейс частоты сигнала 10 МГц; (N * 10 МГц Амплитуда: 5Vpp) SMA интерфейс
4. RV1: исправить отклонение выходной частоты 10 МГц (+/-2.0ppm)

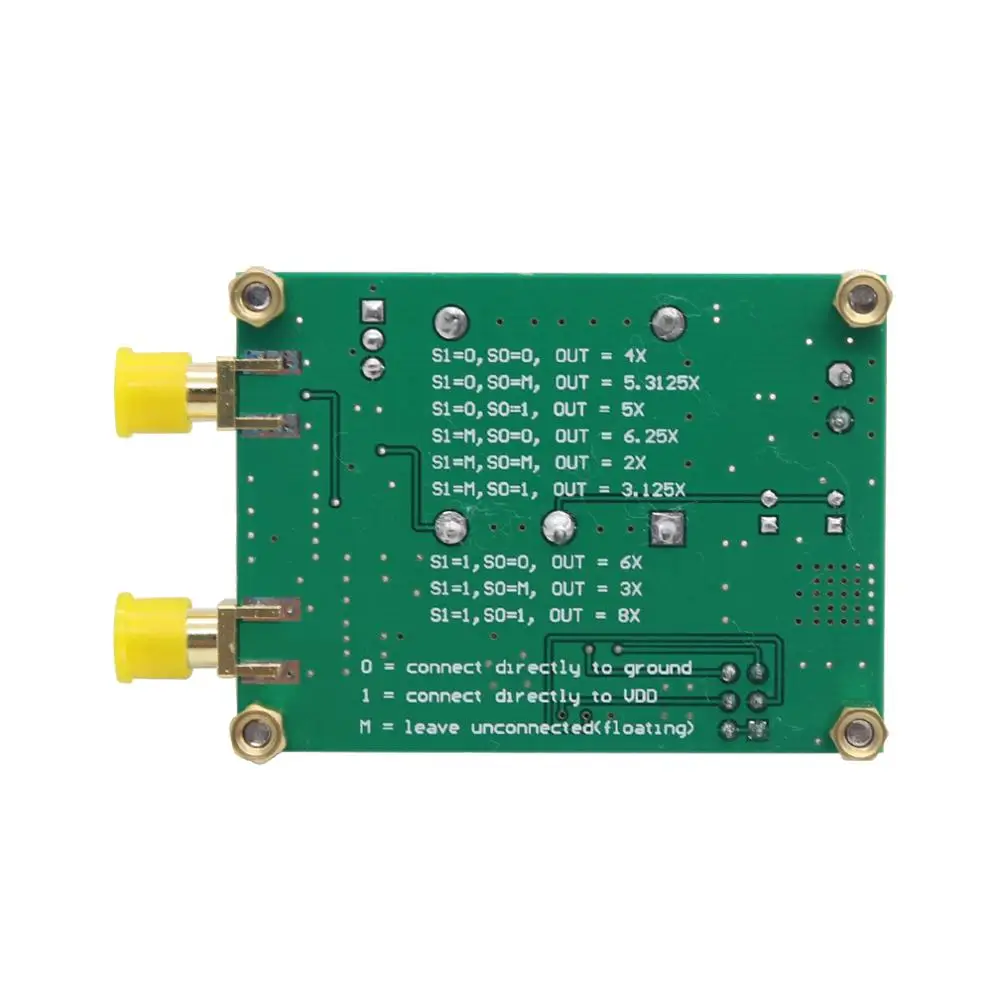

5. JP1 выбор перемычки:
S1 = 0, S0 = 0, OUT = 4X
S1 = 0, S0 = M, OUT = 5.3125X
S1 = 0, S0 = 1, OUT = 5X
S1 = M, S0 = 0, OUT = 6.25X
S1 = M, S0 = M, OUT = 2X
S1 = M, S0 = 1, OUT = 3.125X
S1 = 1, S0 = 0, OUT = 6X
S1 = 1, S0 = M, OUT = 3X
S1 = 1, S0 = 1, OUT = 8X
0 = подключение непосредственно к земле (L)
1 = подключение непосредственно к VDD(H)
M = оставить неподключенным (плавающий)
Посылка включает в себя:
-Модуль OCXO-1 шт.
