Соответствие CE
Силиконовое масло
Диафрагма из нержавеющей стали 316L


Защита от обратной полярности
Регулировка нуля и диапазона
Описание

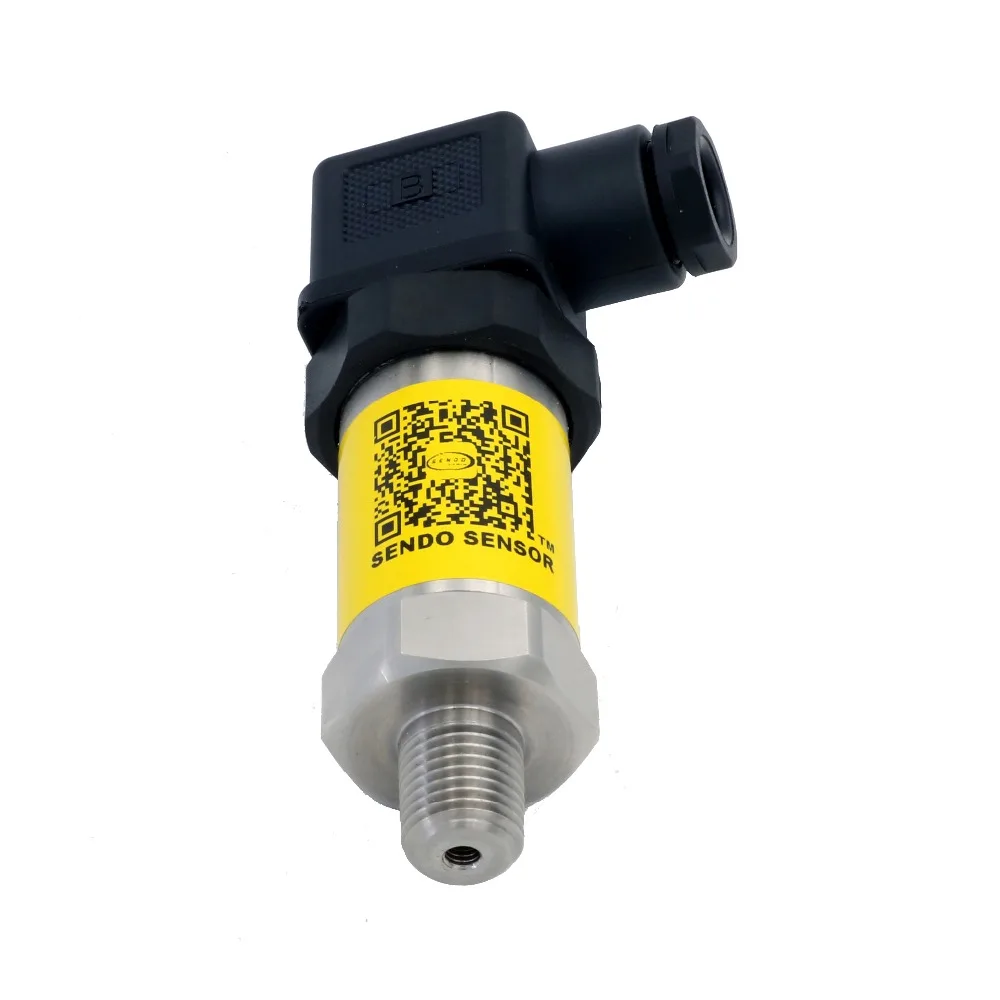

Пьезорезистивные передатчики давления серии SS302 являются базовым типом сенсора sendo, а также наиболее широко используемыми, работают по пьезорезистивному принципу, стандартная Средняя Рабочая температура от-20 ~ 100 °C. В этих датчиках в качестве чувствительной части используется высокопроизводительный Пьезорезистивный Датчик давления, внутренняя структура имеет уплотнительное кольцо, широкая температурная компенсация от 0 до 70 °C, хорошо подходит для точных применений в промышленных условиях при давлении от 0,1 до 1000 бар, жидкостей или газа.
Технические данные
Напряжение питания
5VDC
Выходной сигнал
0,5-4,5 в
Диапазон давления
Выберите тот, который вам нужен
Доказательство давления (от 5 до фунтов на кв. дюйм)
2,0 * F.S.
Доказательство давления (от 4000 фунтов на кв. дюйм до 6000 фунтов на кв. дюйм)
1,5 * F.S.
Точность
0.5% F.S.
Стабильность
≤ 0.2% Ф. С./год
Коэффициент температуры
± 0.03% F.S./°C
Время ответа
≤ 4 мс (90% Ф. С.)
Условия окружающей среды
Средний температурный диапазон
-20 °C → + 100 °C
Диапазон температур окружающей среды
-20 °C → + 80 °C
Компенсируемый диапазон температур
0 °C → + 70 °C
ЭМС-эмиссия
EN 61000-6-3
ЭМС-иммунитет
EN 61000-6-1
Сопротивление изоляции
> 100 МОм при 250 В
Механические конфигурации
Соединение под давлением

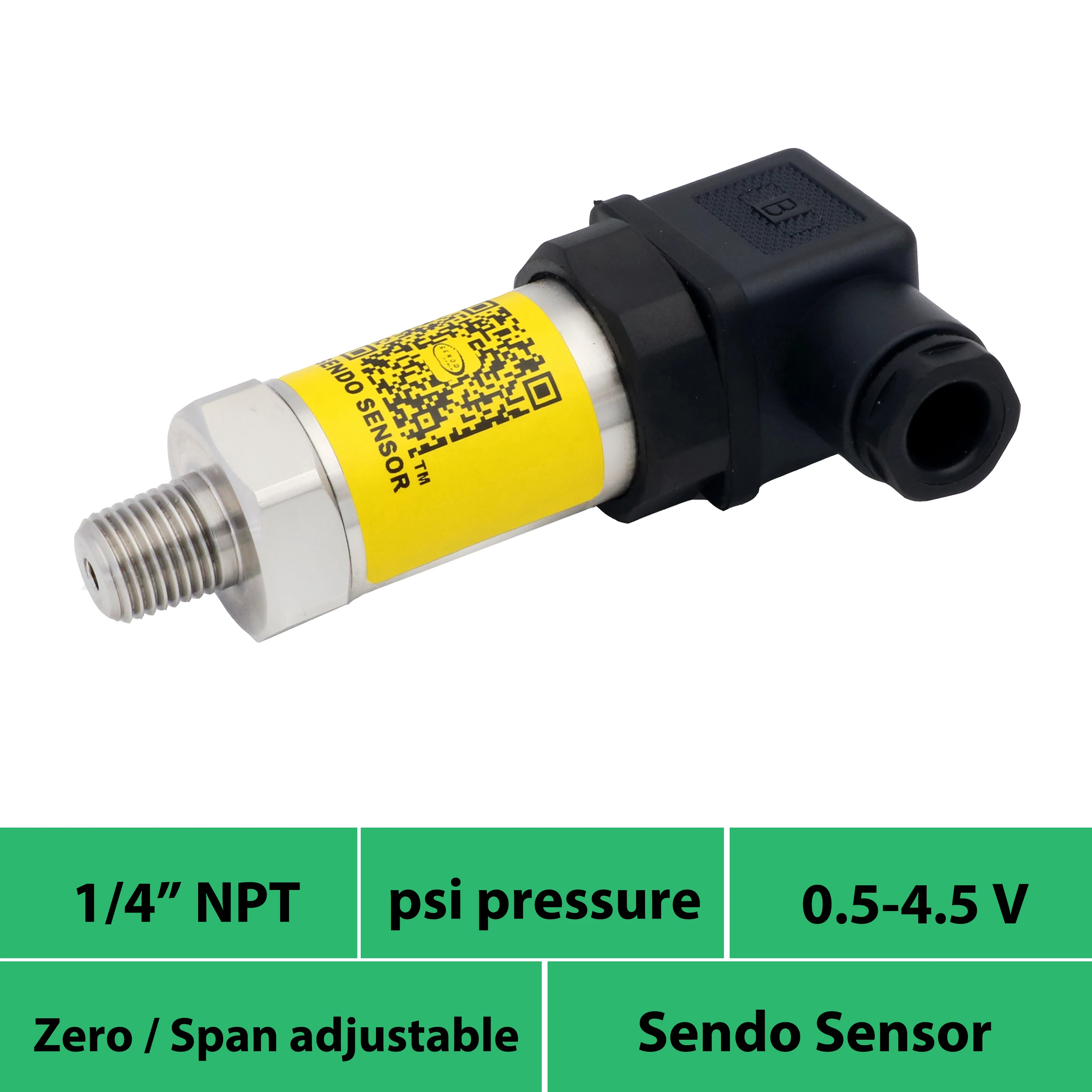

1/4 "NPT
Электрическое соединение

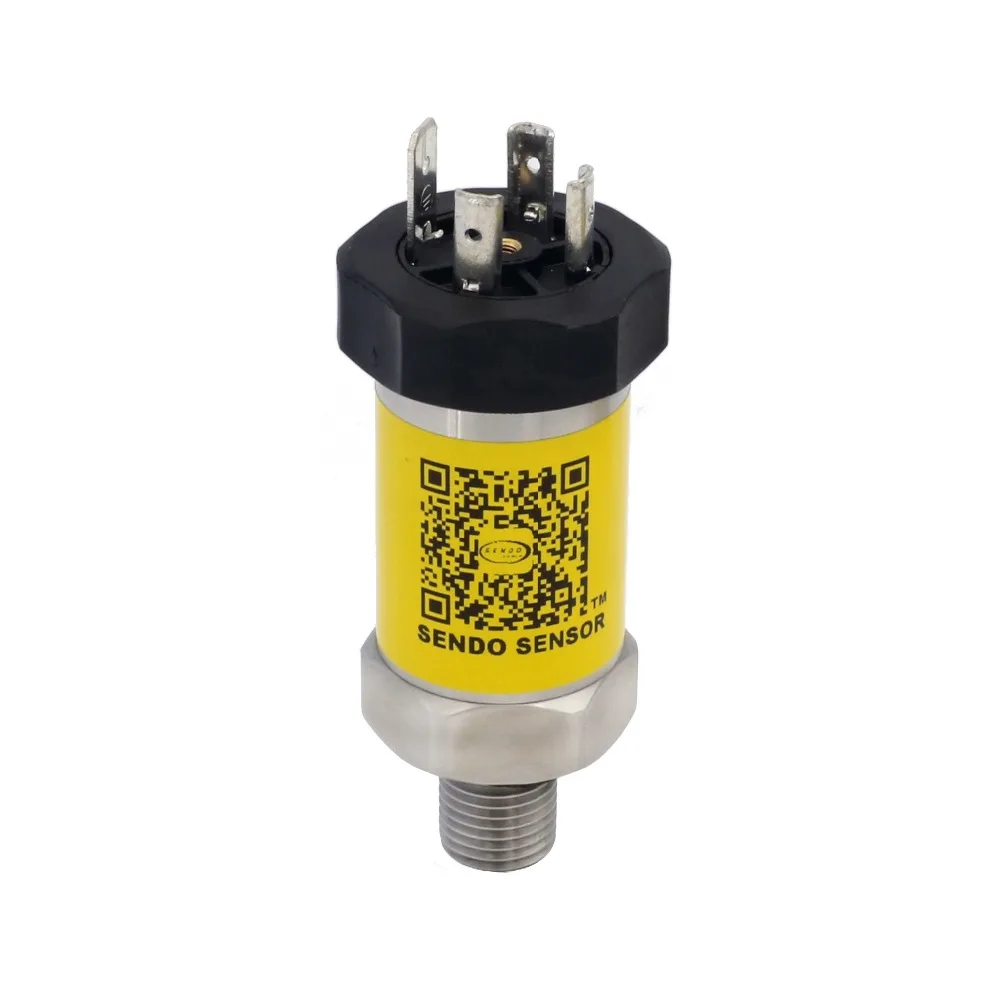

DIN43650A
Степень герметичности
IP65
Корпус
Нержавеющая сталь 304
Диафрагма
Нержавеющая сталь 316L
Уплотнительное кольцо
Витон
Размеры
4-20 мА и 0,5-4,5 в сигнал
Сигнал 0-10 В и 0-5 В


Электрические соединения
Сигнал тока 4-20 мА (2 провода)
Контакт 1: + вход
Контакт 2: + выход
0-5 в; 0-10 В; 0,5-4,5 в сигнал напряжения (3 провода)
Контакт 1: + вход
Pin2: GND
Контакт 3: + выход
