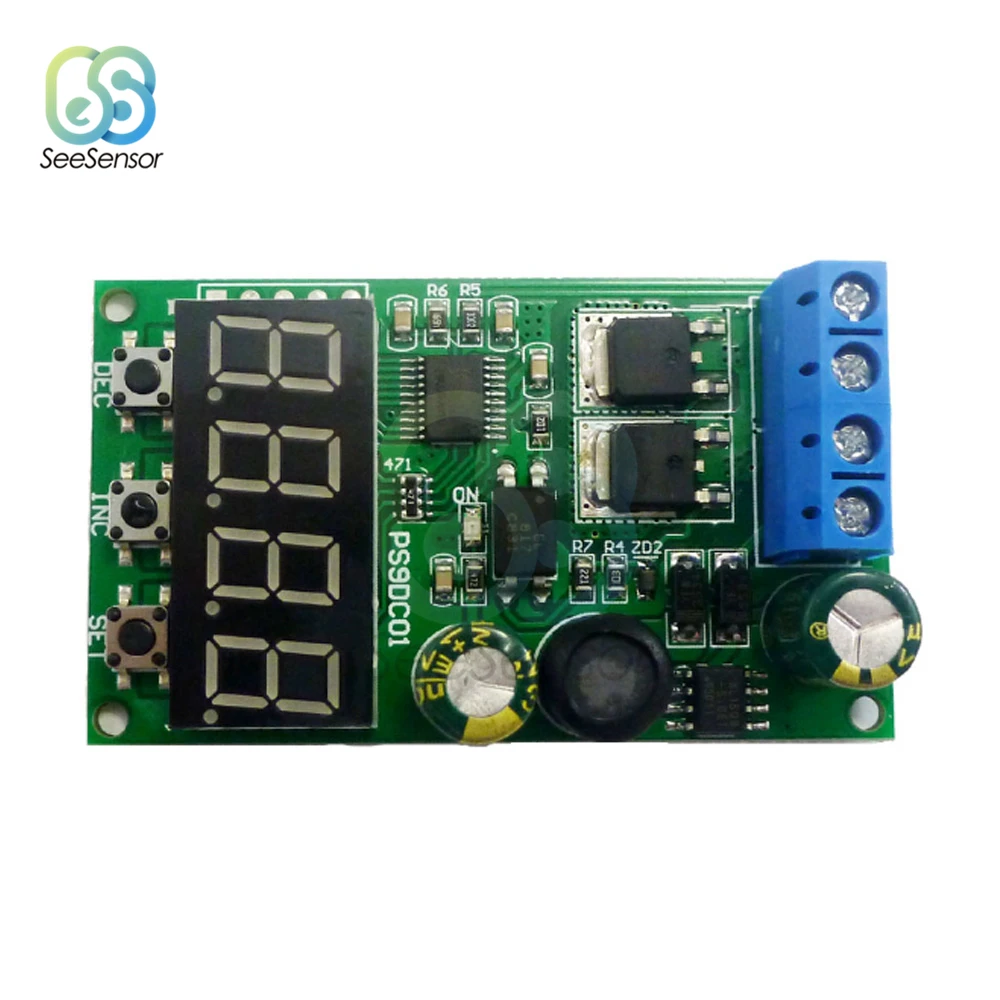

Особенности:

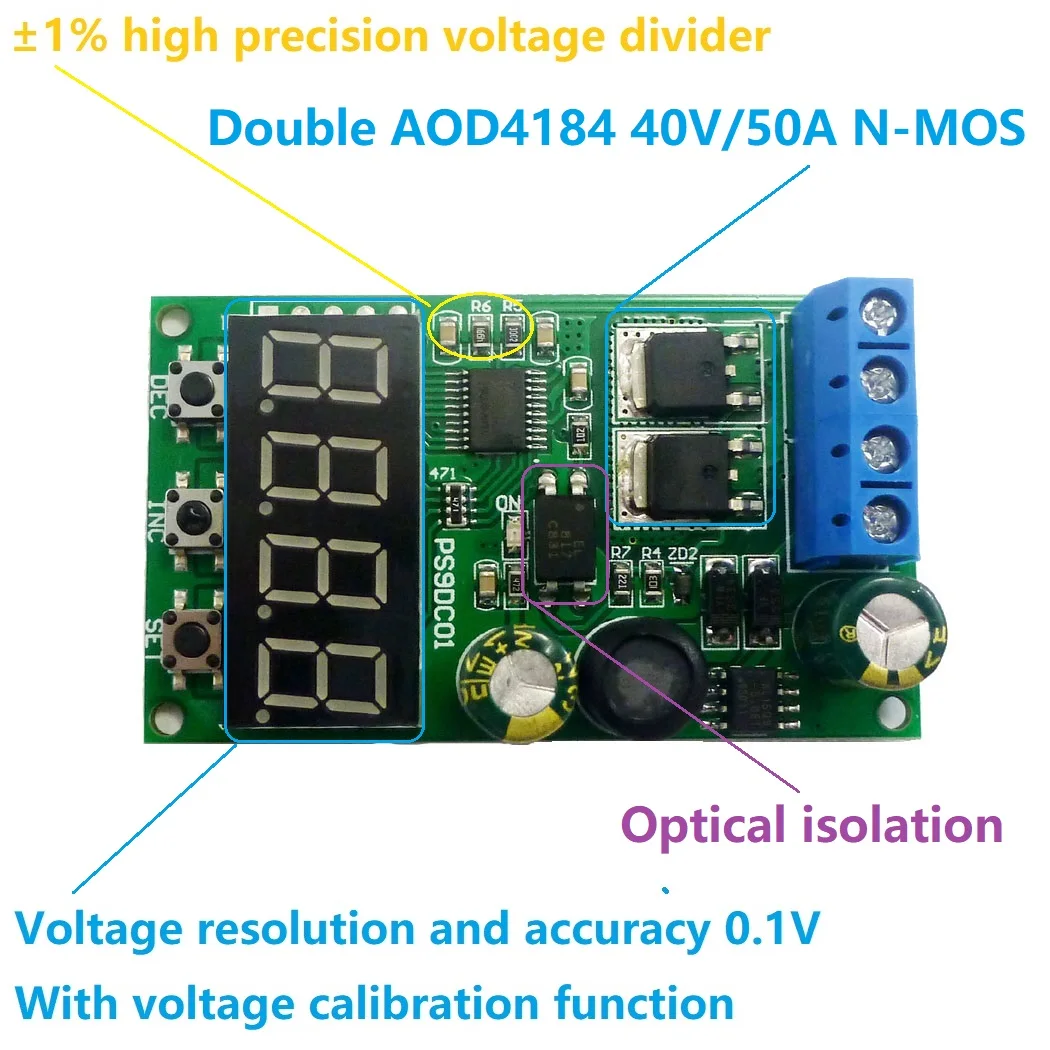

1 фотоэлектрическая изоляция может эффективно защитить печатную плату.
2 1% высокоточные резисторы делителя делают измерение напряжения более точным.
3 Напряжение точность и Разрешение 0,1 V, и с функцией калибровки.
4. Уменьшает яркость цифрового дисплея, экономит энергию и защищает глаза.
5 параметров энергосбережения, чтобы избежать повторения настроек.
6 Установите Начальное напряжение разряда (H) и выключенное напряжение разряда (L) до самого низкого (<6 в), которое может использоваться в качестве вольтметра для измерения напряжения 6-30 в.
7. Он имеет энергосберегающий режим и восстанавливает заводские настройки.

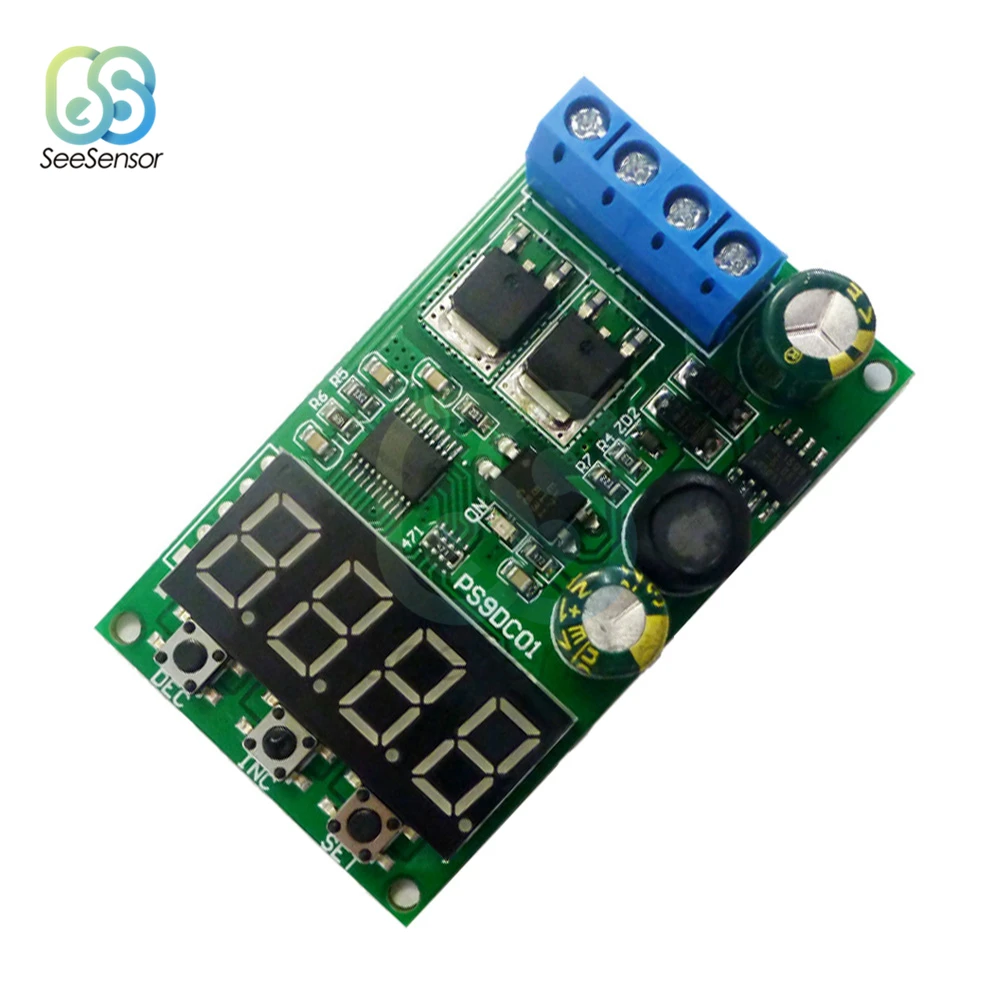

Характеристики продукта:
Рабочее напряжение: 6-30 В постоянного тока.
Рабочий ток (12 В): стандартный режим, ток в режиме ожидания 7 мА; Рабочий ток 11 мА;
Энергосберегающий режим, ток в режиме ожидания 4ма; Рабочий ток 7ма.

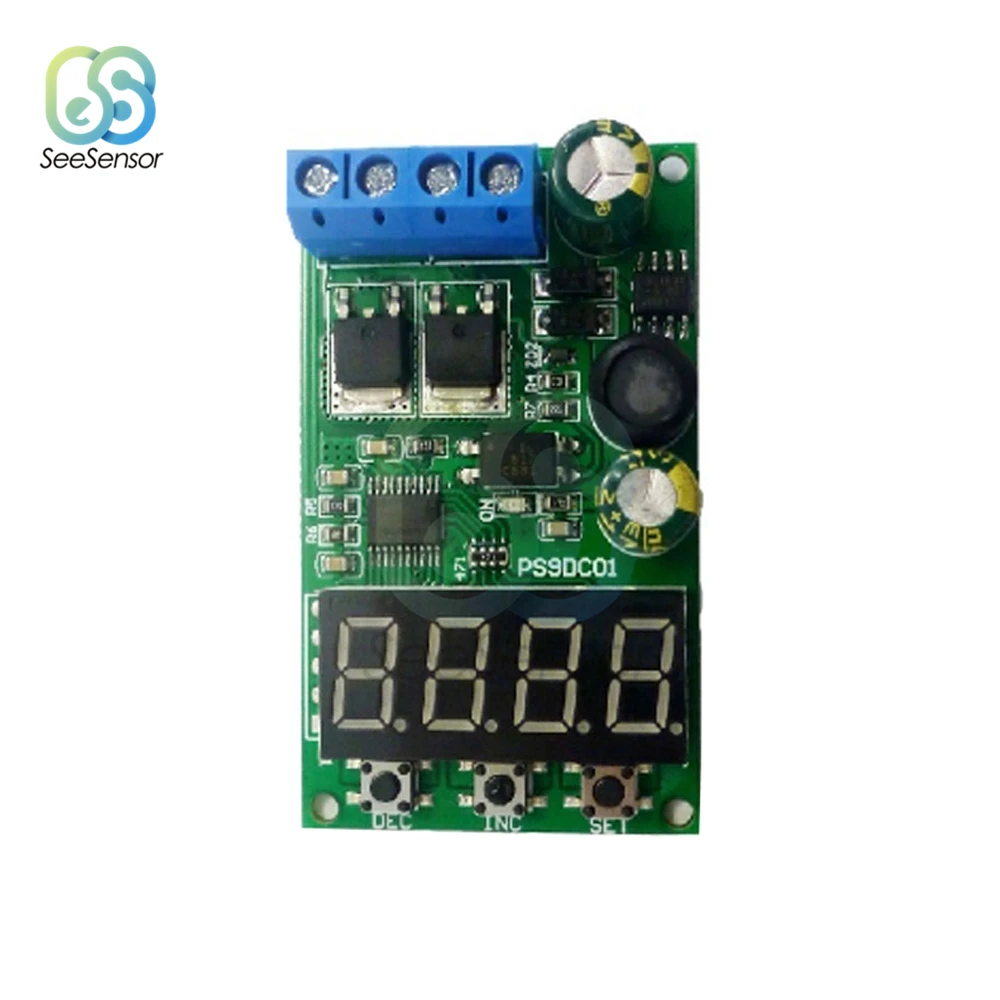

3 кнопки управления, 4 бит цифровой дисплей, 1 светодиодный индикатор зарядки.
Режим: стандартный режим, энергосберегающий режим, режим настройки, калибровка напряжения, заводские настройки.
Может защитить любой разряд батареи 6-30 в, двойной N-MOS максимальный ток нагрузки: 15A (6-15 В); 10A (15-30 в).
По умолчанию напряжение разрядки 11,8 в, Напряжение запуска разряда 12,2 В (для свинцово-кислотной батареи 12 В).
Размер: 60x35x16 мм
Вес: 19 г
Применение:
Защита от разрядки автомобильного аккумулятора
Защита от разрядки солнечной батареи
Мобильный динамик для загрузки
Защита от разрядки свинцово-кислотного аккумулятора
Защита от разрядки электрического велосипеда
UPS источник бесперебойного питания
Портативное Промышленное и медицинское оборудование
Автономный источник бесперебойного питания
Свинцово-кислотная/Ni-Cd / Ni-mh/Li-ion/Li-PO /LiFe/полимерная литиевая батарея
Для получения более подробной информации см. Ниже описание или свяжитесь с нами для получения инструкций

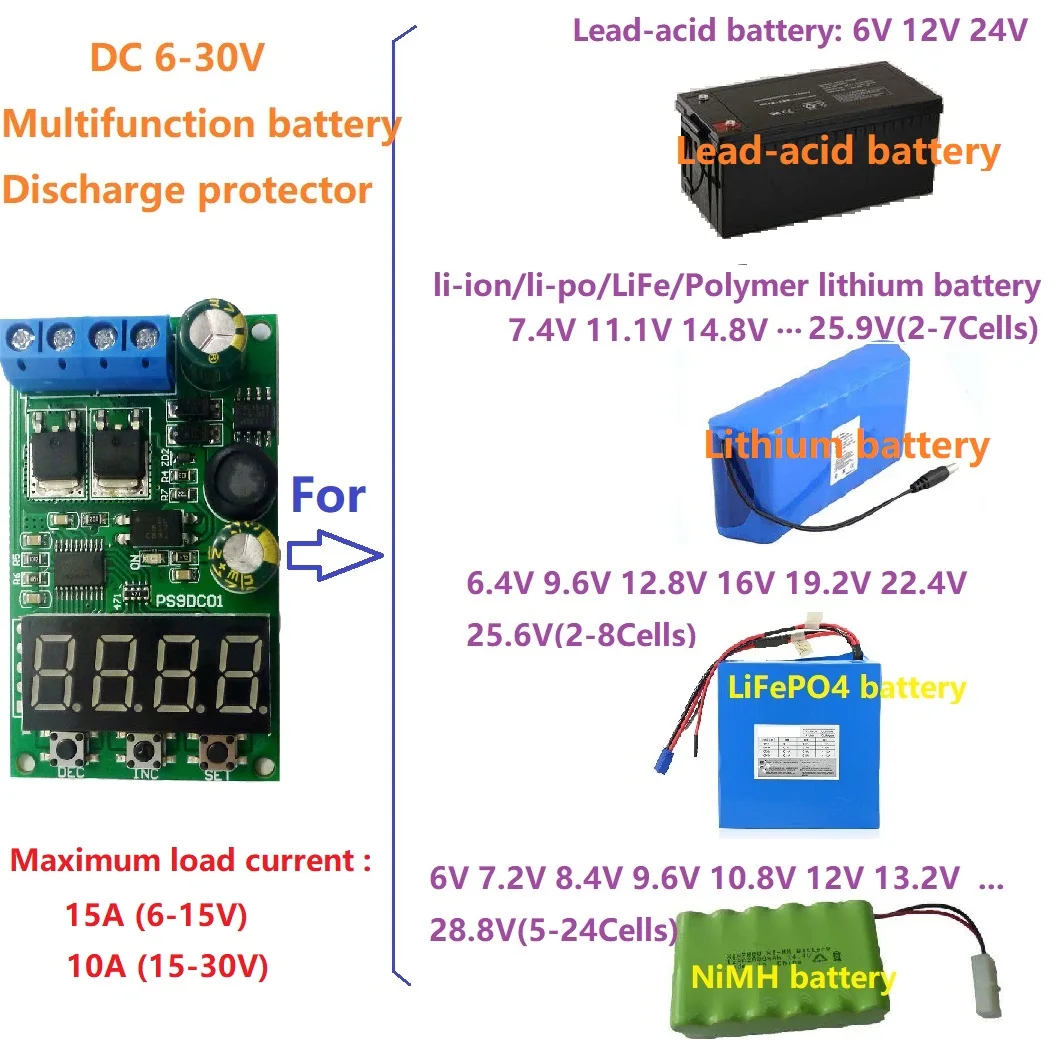

Модуль поддерживает любую защиту от разрядки батареи 6-30 в, например:
1 свинцово-кислотная Батарея: 6 в 12 В 24 В (может быть 6-30 в)
2 li-ion / li-po / LiFe/polymer литиевая батарея: 7,4 V 11,1 V 14,8 V 18,5 V 22,2 V 25,9 V(2-7Cells)
3 литий-железо-фосфат батареи (LiFePO4 батарея): 6,4 в 9,6 в 12,8 В 16 В 19,2 в 22,4 в 25,6 В (2-8 ячеек)
4 NiMH батареи: 6V 7,2 V 8,4 V 9,6 V 10,8 V 12V 13,2 V. .. 28,8 в (5-24 ячейки)
5 любой другой аккумулятор с диапазоном напряжения 6-30 в
Стандартный режим:
После подключения аккумулятора введите стандартный режим (по умолчанию) и Отобразите текущее напряжение батареи (текущее напряжение)
Энергосберегающий режим:
В стандартном режиме нажмите и удерживайте кнопку «набор», чтобы войти в энергосберегающий режим. После включения питания он все еще войдет в энергосберегающий режим. В энергосберегающем режиме цифровая трубка не отображается, и другие функции работают нормально. В энергосберегающем режиме нажмите и удерживайте кнопку «набор», выйдите из энергосберегающего режима и войдите в стандартный режим.
Режим настройки(Подробности см. В разделе действия):

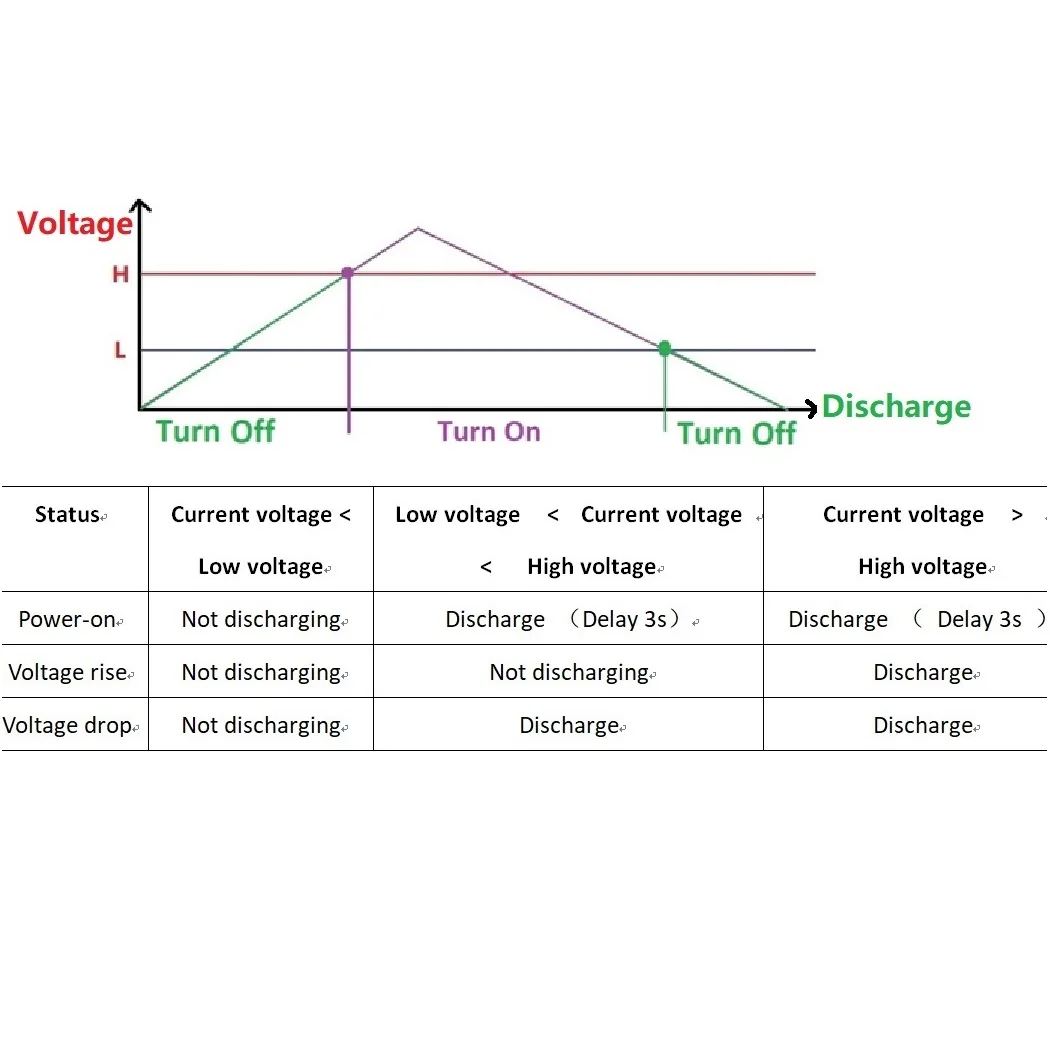

Установите пуско-разрядное напряжение (Высокое напряжение):
В стандартном режиме нажмите и удерживайте кнопку «Inc» (или нажмите кнопку «set» после запуска кнопки «Inc»), чтобы войти в режим настройки запуска-разрядки напряжения.
Установите выключение-разрядка-напряжение (низкое напряжение):
В стандартном режиме нажмите и удерживайте кнопку «DEC» (или нажмите кнопку «SET» после запуска кнопки «DEC»), чтобы войти в режим настройки отключения напряжения.
В режиме настройки, запуск кнопки «Inc» увеличивает напряжение и запускает кнопку «DEC», чтобы уменьшить напряжение. Нажмите кнопку ''Inc'' или ''de'', чтобы быстро установить напряжение.
Калибровка напряжения:
Сначала нажмите и удерживайте кнопку «набор», а затем включите снова, чтобы войти в режим калибровки напряжения (Примечание: Нажмите кнопку-> включение питания).
Например, напряжение источника питания составляет 12,00 в, а напряжение дисплея модуля-12,34 в. В это время требуется калибровка.
1. Сначала нажмите и удерживайте кнопку «набор», а затем включите питание (обязательно нажмите кнопку сначала, а затем включите), затем цифровая трубка отображает 12,34 в;
2. Триггер ''DEC'' или ''Inc'', пусть цифровой дисплей трубки 12,00 V
3. Чтобы сохранить параметры, нажмите кнопку ''Set'' снова. (Если вы не хотите сохранять параметры, пожалуйста, отключите питание)
Заводские настройки:
В стандартном режиме нажмите и удерживайте кнопки ''set'' и'' Inc ''одновременно, пока цифровой дисплей не появится '8888'', в это время восстановите заводские настройки, отсечки разрядки-Напряжение является 11,8 V, старт-разрядки-Напряжение-12,8 V. (Примечание: параметры калибровки напряжения не могут быть сброшены в заводские настройки)
Шаги операции (должны следовать инструкциям):
Пример 1: мы хотим установить 12V свинцово-кислотная батарея функция защиты от разрядки, отсечки разрядки-Напряжение является 11,7 V и старт-разрядки-Напряжение-12,9 V.
Шаг 1: подключите положительные и отрицательные порты аккумулятора к модулю BAT +/BAT- ports (чтобы гарантировать, что аккумулятор имеет более 20% емкости); цифровая трубка будет отображать напряжение батареи (например, напряжение батареи составляет 12,1 в, цифровой дисплей покажет ''C12 .1 '')
Шаг 2: нажмите кнопку «Inc», на цифровом дисплее будет отображаться «h12. 8», затем нажмите кнопку «Set», «h» будет мигать, это режим настройки запуска-разрядки напряжения.
Шаг 3: в режиме настройки напряжения запуска и разрядки нажмите кнопку «Inc», чтобы увеличить напряжение и кнопку «DEC», чтобы уменьшить напряжение. Нажмите кнопку ''Inc'' или ''de'', чтобы быстро установить напряжение.
Шаг 4: Установите напряжение в ''H12.9 ''и нажмите кнопку'' набор '', чтобы сохранить настройки.
Шаг 5: Нажмите кнопку 'de'', на цифровом дисплее будет отображаться ''L11.8 '', затем нажмите кнопку'' set'', ''l'' будет мигать, это режим настройки отключения напряжения.
Шаг 6: в режиме настройки разрядки напряжения нажмите кнопку «Inc», чтобы увеличить напряжение и кнопку «DEC», чтобы уменьшить напряжение. Нажмите кнопку ''Inc'' или ''de'', чтобы быстро установить напряжение.
Шаг 7: Установите напряжение в ''L11.7 ''и нажмите кнопку'' набор '', чтобы сохранить настройки.

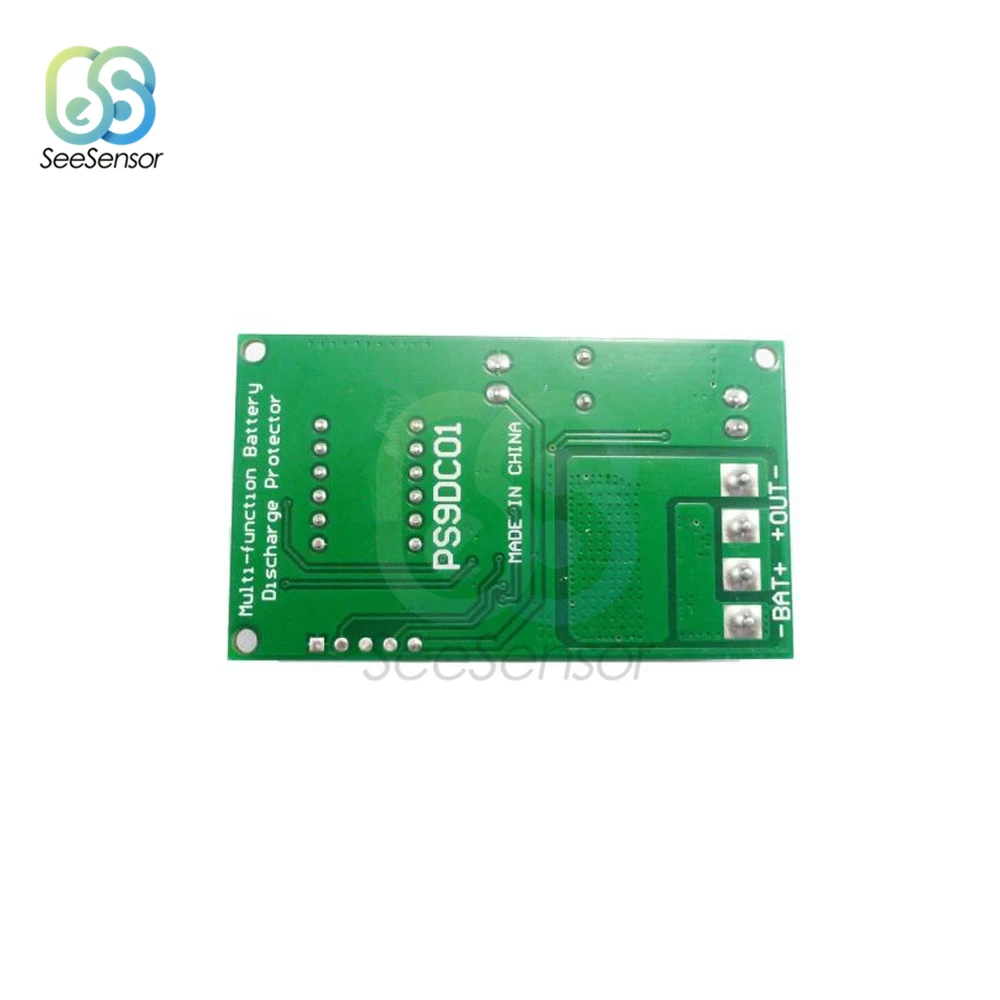

Шаг 8: отсоедините порт BAT +/BAT-и подключите порт OUT +/OUT-к нагрузке.
Шаг 9: Подключите порт BAT +/BAT- again и повторно включите его. После 3 секунд задержки нагрузка будет питаться.
Пример 2: запуск-разрядка-напряжение (H) и отключение-разрядка-напряжение (L) установлен, прямая проводка.
Шаг 1: Подключение порта OUT +/OUT-к нагрузке
Шаг 2: подключите положительные и отрицательные порты аккумулятора к модулю BAT +/BAT- ports (чтобы гарантировать, что аккумулятор имеет более 20% емкости); цифровая трубка будет отображать напряжение батареи (например, напряжение батареи составляет 12,1 в, цифровой дисплей покажет ''C12 .1 '')
Шаг 3: Питание поставляется к нагрузке после задержки в 3 секунды
Вопрос и ответ:
В1: подходящее напряжение батареи? Типы батарей?
A1: Этот модуль подходит для всех батарей в диапазоне 6-30 в, свинцово-кислотных батарей, литиевых батарей и даже сухих батарей.
Тип батареи: свинцово-кислотный/Ni-Cd / Ni-mh/Li-ion/Li-PO / LiFe/полимерный литиевый аккумулятор.
В2: Можно ли сохранить параметры после выключения питания?
A2: Да, параметры могут быть сохранены при выключенном питании.
В3: почему цифровая трубка не отображается после подключения аккумулятора?
A3: 1. Возможно, что емкость аккумулятора слишком низкая. Сначала зарядите аккумулятор зарядным устройством.
2. Плохое соединение или обратная полярность
3. Возможно, что модуль зашел в энергосберегающий режим, нажмите и удерживайте кнопку «набор» до тех пор, пока цифровой дисплей.
В4: почему я не могу увеличить ''разрядку-напряжение (L)''?
А4: пожалуйста, сначала Увеличьте пуско-разрядное напряжение (H).
Q5: почему я не могу дискредитировать ''пуско-разрядное напряжение (H) ''?
A5: сначала дискретизируйте разрядку напряжения (L).
В6: почему реле часто включается и выключается?
A6: 1 может быть слишком большой ток нагрузки, или емкость батареи слишком мала.
2 это может быть отключение-разрядка-напряжение (L) и запуск-разрядка-напряжение (H) слишком близко.
Вопрос 7: Какой метод управления? Можно ли использовать в качестве защиты от заряда? Может ли он ограничивать ток?
A7: 1 это метод контроля напряжения
2 нет! Это может использоваться только для защиты от разрядки. Не может использоваться для защиты зарядки. Для защиты зарядки Используйте модуль PS46A01.
4 нет! Этот модуль может управлять только напряжением и не может контролировать ток. Не может ограничивать ток, текущий размер зависит от вашего тока нагрузки и максимального тока батареи
В8: есть ли у этой защитной платы функция регулирования напряжения?
A8: нет! Этот модуль является просто контроллером напряжения и может работать только как переключатель без функции boost или buck ..
