Параметры изделия:
Чем больше давление, тем ниже сопротивление

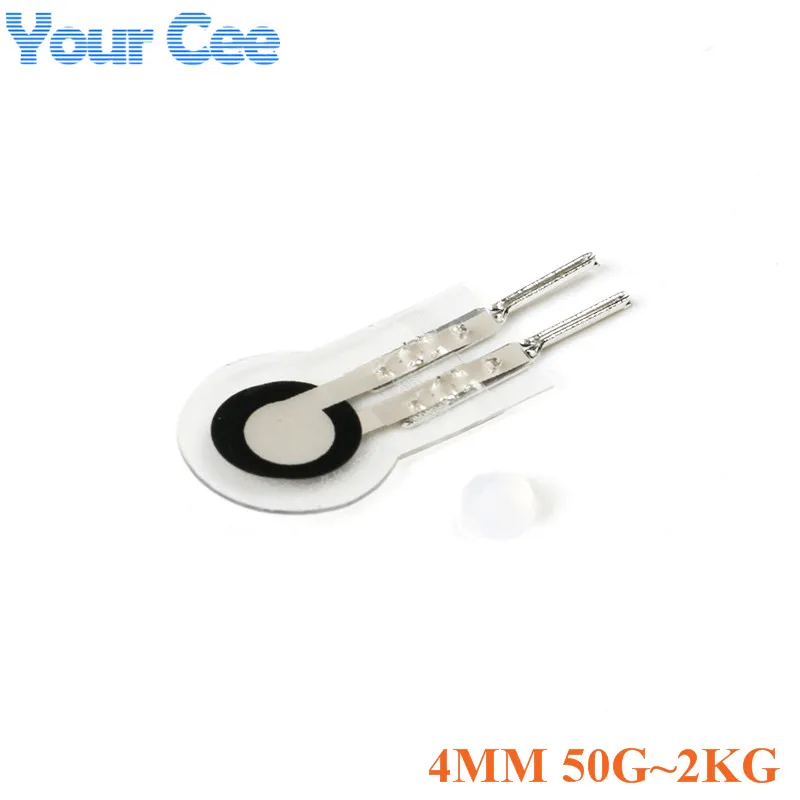

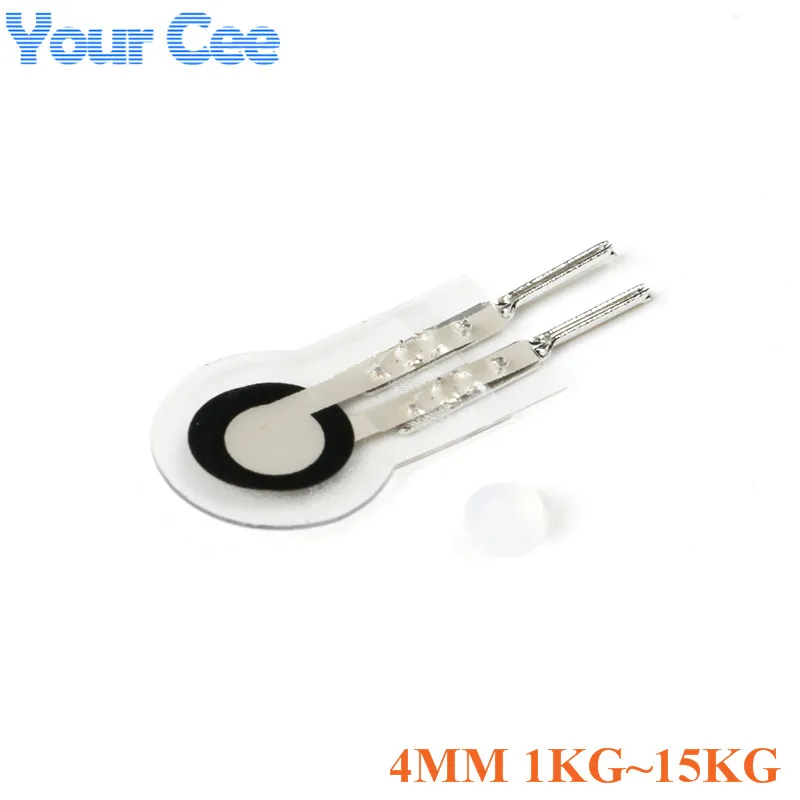

4 мм малый диапазон: 50 г-2 кг
4 мм средний диапазон: 1 кг-15 кг

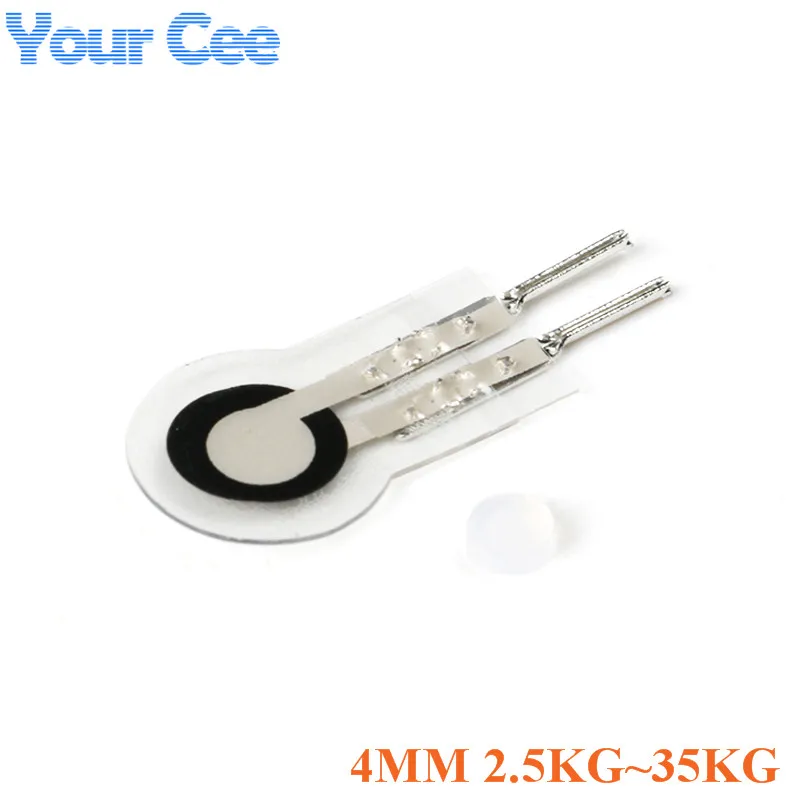

4 мм большой диапазон: 2,5 кг-35 кг

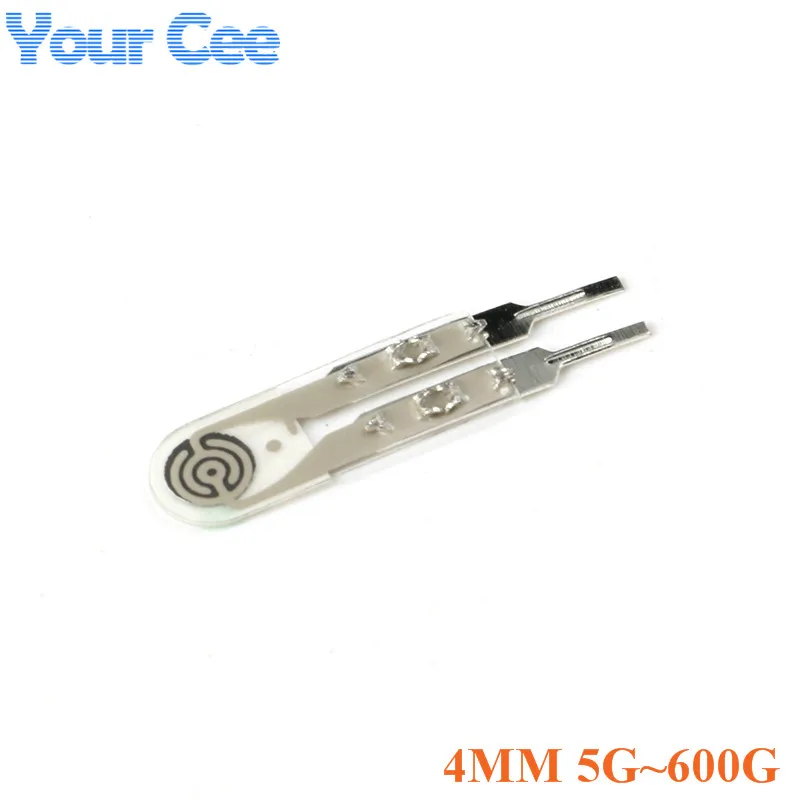

5 мм: 5g-600 г

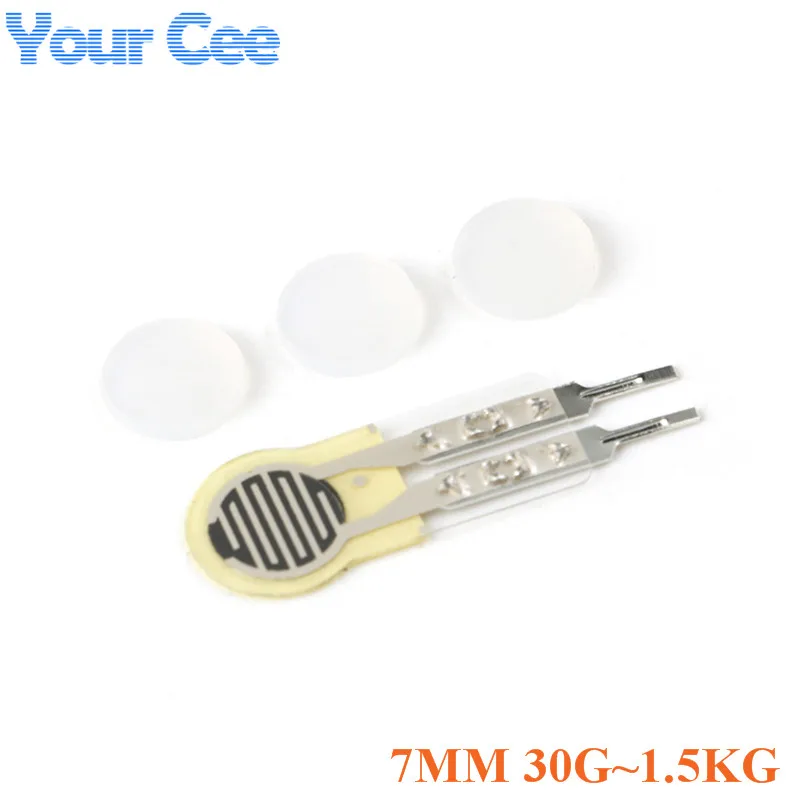

7 мм: 30 г-1,5 кг

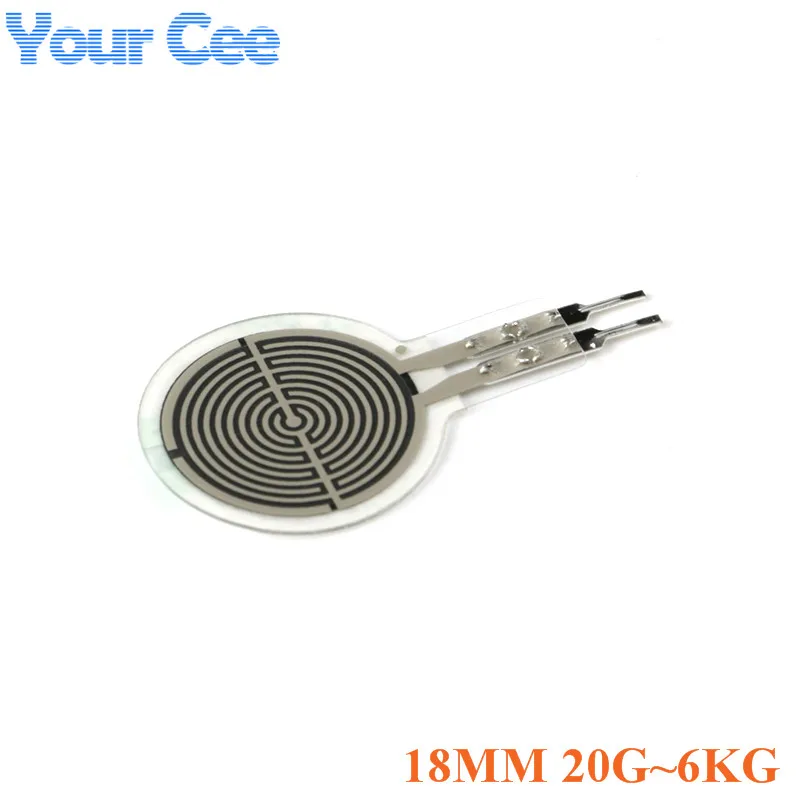

18 мм: 20 г-6 кг

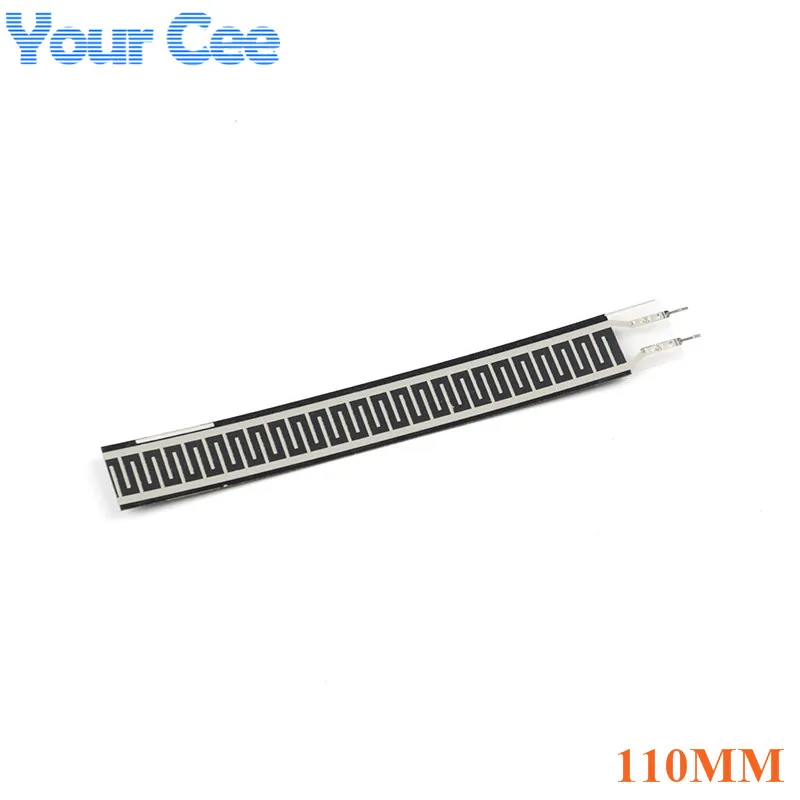

110 мм: 20 г-≥ 10 кг

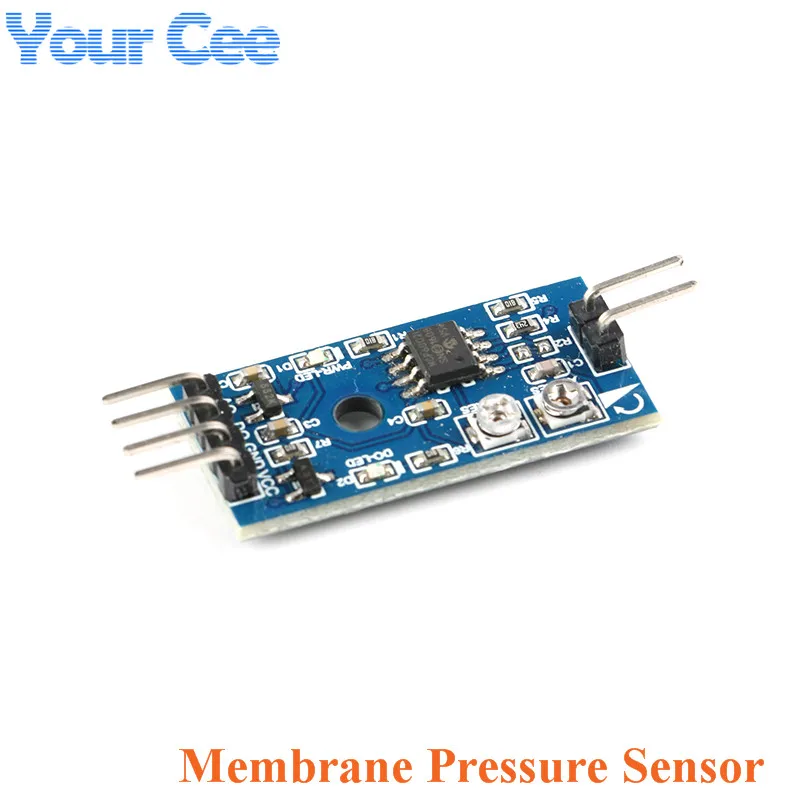

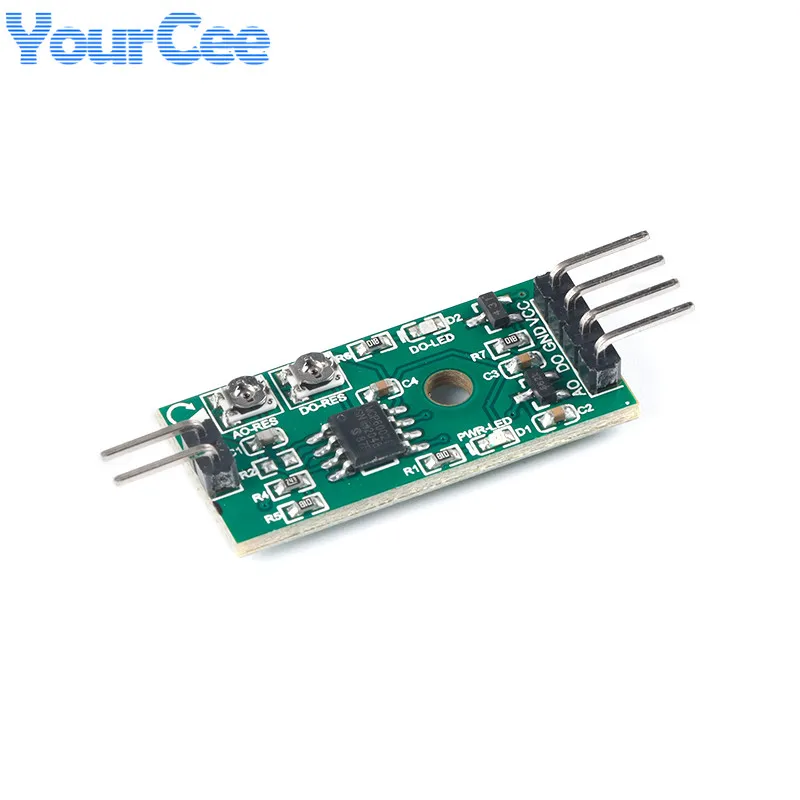

Описание контактов:
VCC: положительное напряжение питания (5 В)
GND: отрицательное напряжение питания
DO: высокая точка выхода сигнала
AO: аналоговый выход сигнала напряжения (0-3,3 В)
AO-RES: Потенциометр регулировки увеличения
DO-RES: сравнительный Потенциометр регулировки порога
Инструкция по применению:
Установка прокладки
Поместите зеленую поверхность прокладки на датчик, в центр зоны чувствительности датчика, а затем приложите испытываемый объект вертикально к прокладке, таким образом, эффективный контакт и сила датчика и испытываемого объекта воздействуют на зону чувствительности датчика.
Меры предосторожности при установке и использовании датчика
1. Попробуйте выбрать устойчивую, ровную и ровную установочную поверхность;
Когда ваша Монтажная поверхность изогнута, вы должны согнуть ее при установке датчика, так что-область чувствительности датчика будет подчеркнута, что в определенной степени повлияет на точность датчика, Поэтому будьте осторожны, чтобы датчик не стал эффективным поверхность устанавливается на изогнутую поверхность с большой кривизной (Примечание: круглую эффективную поверхность нельзя согнуть, а длинный хвост можно согнуть);
2. Рекомендуется использовать гибкую прокладку с относительно стабильной эластичностью между сенсором и измеряемым объектом для обеспечения эффективного контакта между сенсором и измеряемым объектом;
3. Держать в чистоте контактную поверхность зоны чувствительности;
4. Сила не должна превышать свой Номинальный диапазон;
5. Старайтесь не припаивать его непосредственно к универсальной плате или печатной плате без конкрепосылка упаковки, принадлежащей ей, во избежание термической деформации хвоста и плохого контакта. Металлическую клемму датчика можно подключить к проводу путем быстрой сварки.
