Новый CUAV HV PM 10-60V Pixhack Pixhawk силовой модуль XT60 штепсельная вилка 5V выходной ток напряжения для радиоуправляемого дрона FPV гоночных частей и Acce

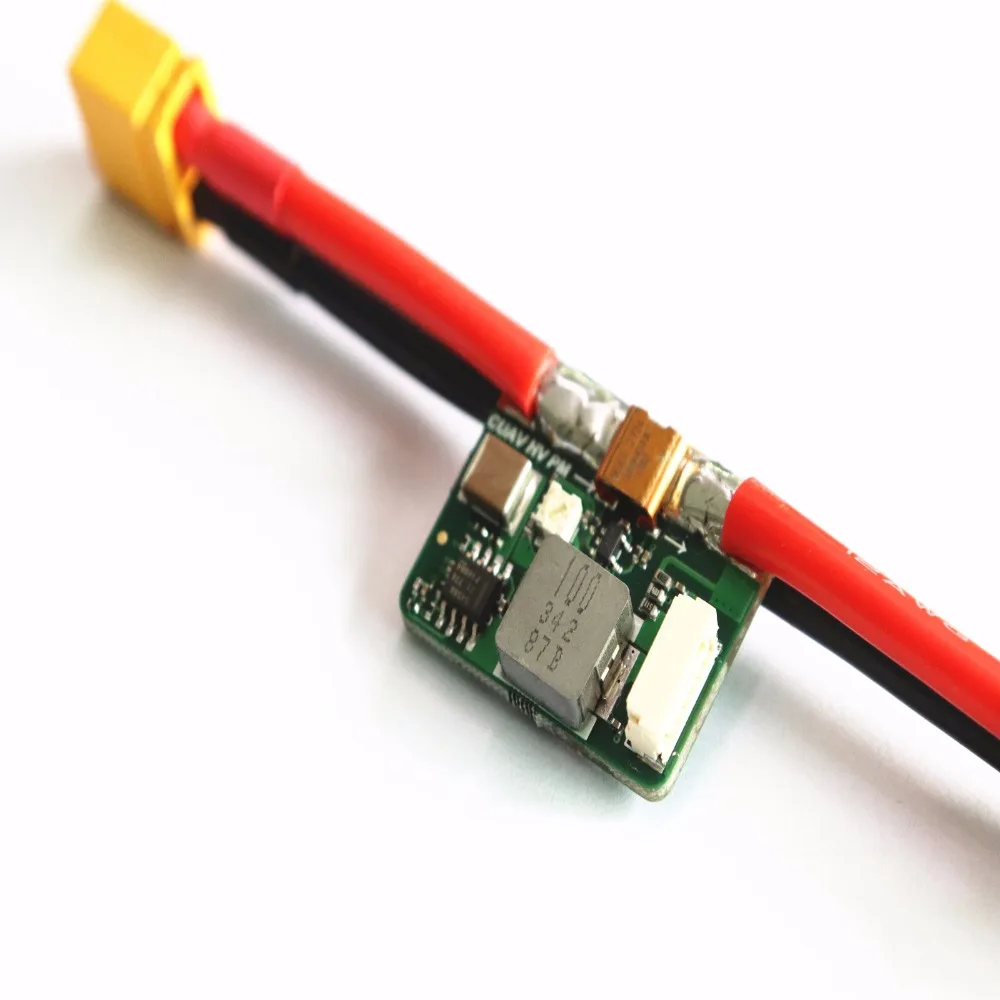

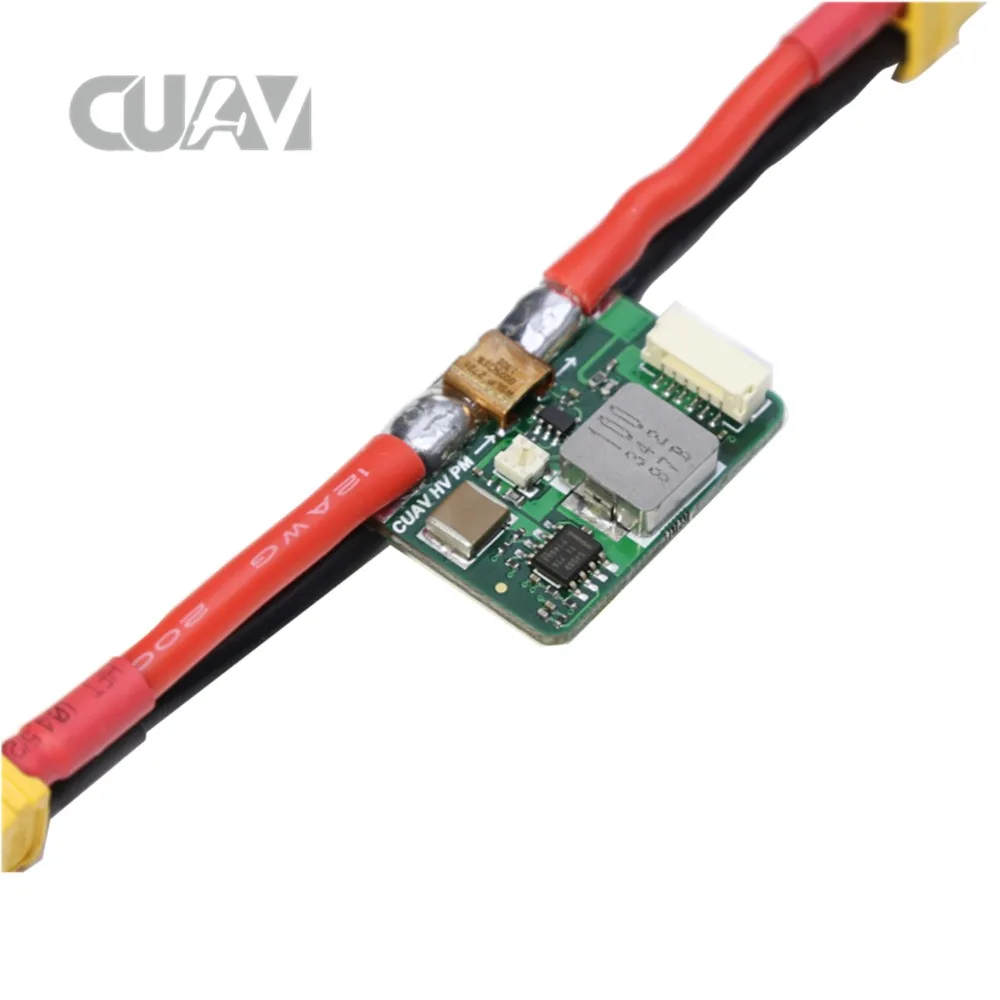

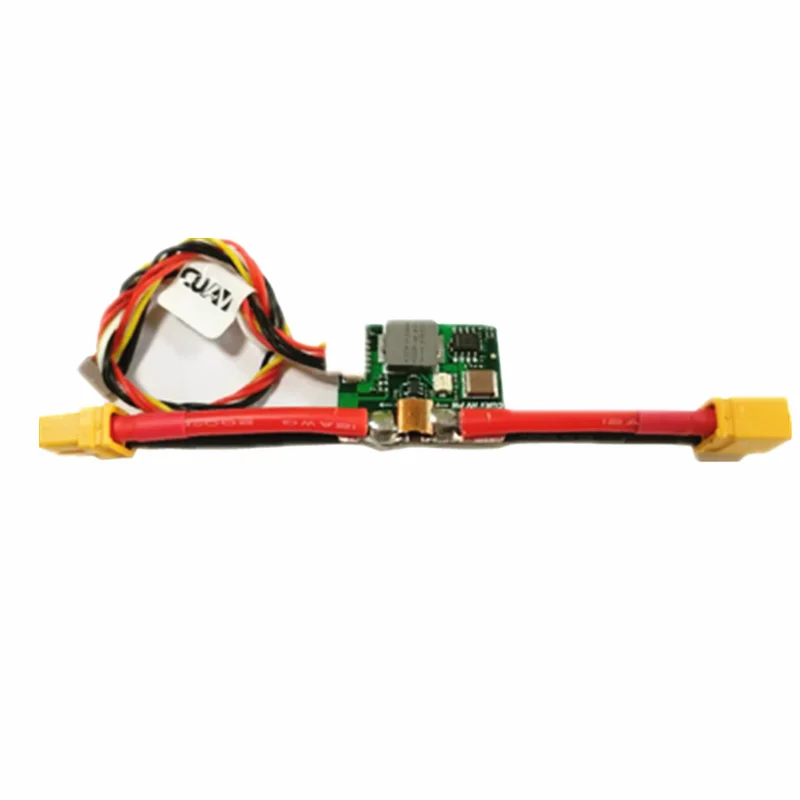

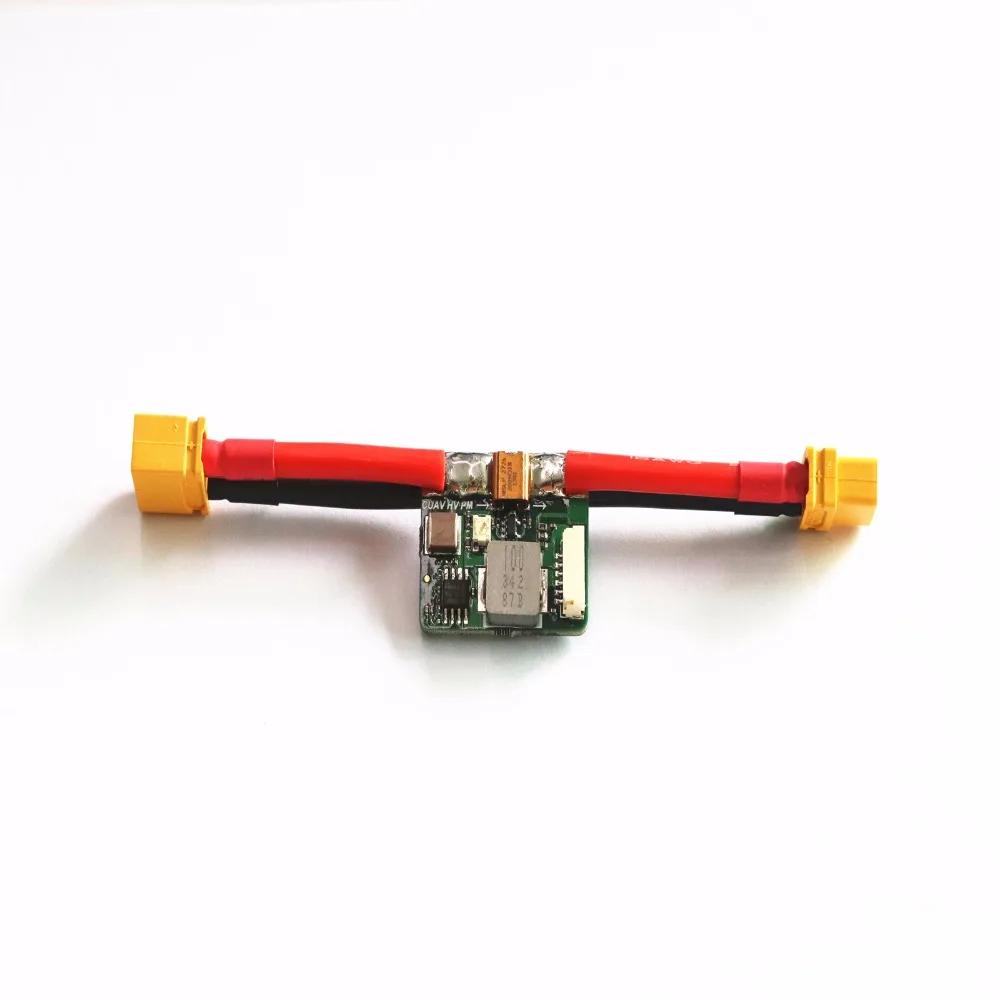

Новый CUAV HV PM 10-60V Pixhack Pixhawk силовой модуль XT60 штепсельная вилка 5V выходной ток напряжения для радиоуправляемых дронов FPV гоночных частей и acceav hv_pm модуль-это новый высоковольтный модуль питания, самостоятельно Разработанный cuav, который поддерживает более высокое входное напряжение, более точное обнаружение тока и напряжения и поддерживает более высокий выходной ток

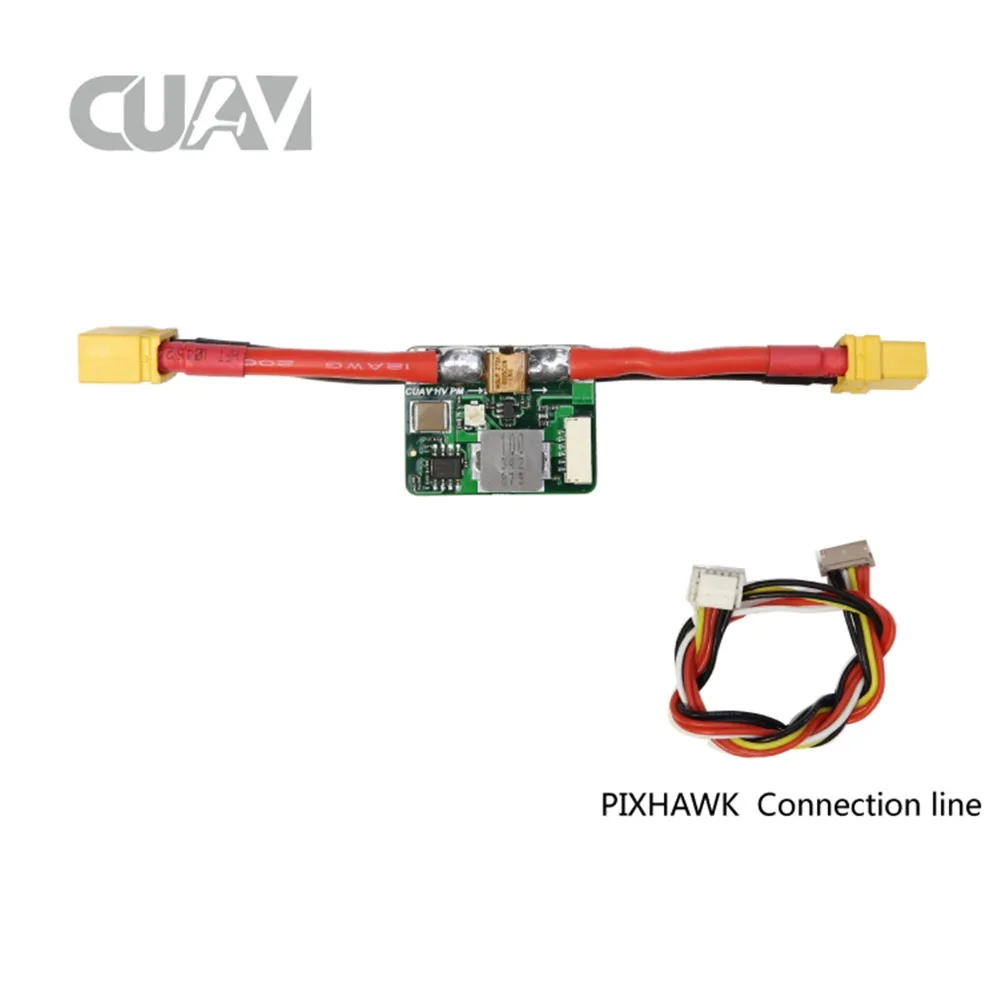

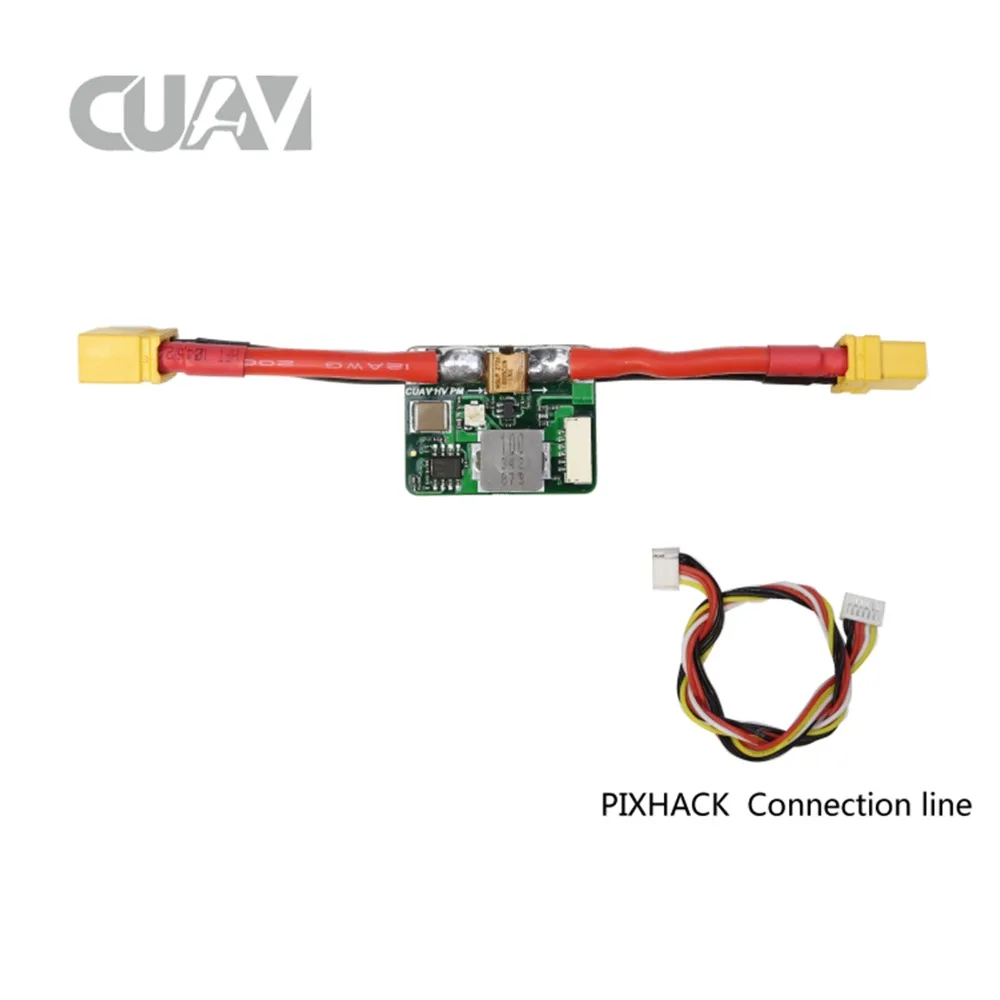

Посылка включает в себя:Ток напряжения * 1,
Особенности:Удерживайте больше высокого входного напряжения: 10-60 в (3s ~ 14s батареи)Более точные текущие и Напряжение обнаружения: Напряжение обнаружения точность: +/-0,1 v; Ток обнаружения точность: +/-0.2aAПоддерживает более высокий выходной ток порта питания: 5AМаксимальный (обнаружение) ток: 60A
Функция:
Обеспечивает выходное напряжение 5 В и максимальный ток 5A для управления потоком питанияОбнаружение тока выходного аналогового сигнала на управление полетомОбнаружение выходного аналогового сигнала системы тока на управление полетомПотому что PIX flight control АЦП максимальное напряжение обнаружения 3,3, таким образом, максимальная может поддерживать только 60A Точное обнаружение.Его использование очень простое, сигнальная линия 6P в разъем питания управления полетомНаземная станция настройки:Используйте USB или цифровое подключение к наземной станции Начальная настройка> Дополнительное оборудование> детектор батареиВыберите монитор: 4; Датчик 0; Версия 4 APM; Заполнение делителя 18; Заполнение ампер на Вольт: 24 Ручная калибровка напряжения:Поскольку модуль PM является аналоговым сенсорным устройством, могут быть некоторые различияВы можете откалибровать параметры для лучшей точности
Предварительно калибровки подготовка:
1: мультиметр или кольцо BB (калибровка напряжения)
Калибровки напряжение шаги:1: используйте аккумулятор и подключите к наземной станции2: Используйте мультиметр или BB для измерения тока напряжения батареи3: выберите версию датчика 0, в измеренном напряжении батареи входное напряжение измеренного тока, заполненное в коробке, нажмите мышку или нажмите кнопку TAB, наземная станция автоматически рассчитает коэффициент частичного давления и автоматически сохранит управление полетом записи4: Калибровка завершена, калибровка по току не требуется.
