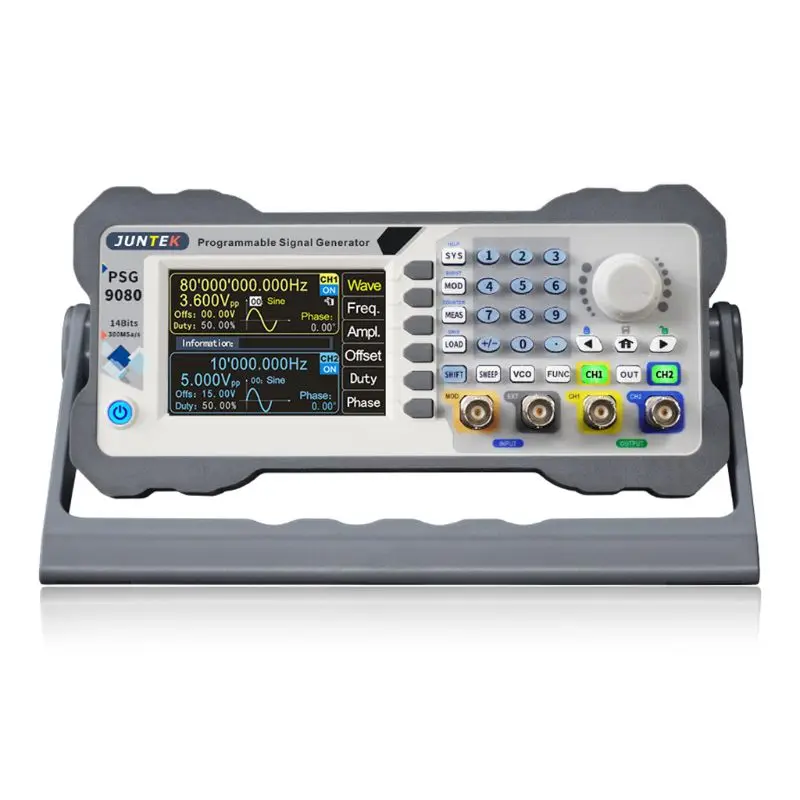

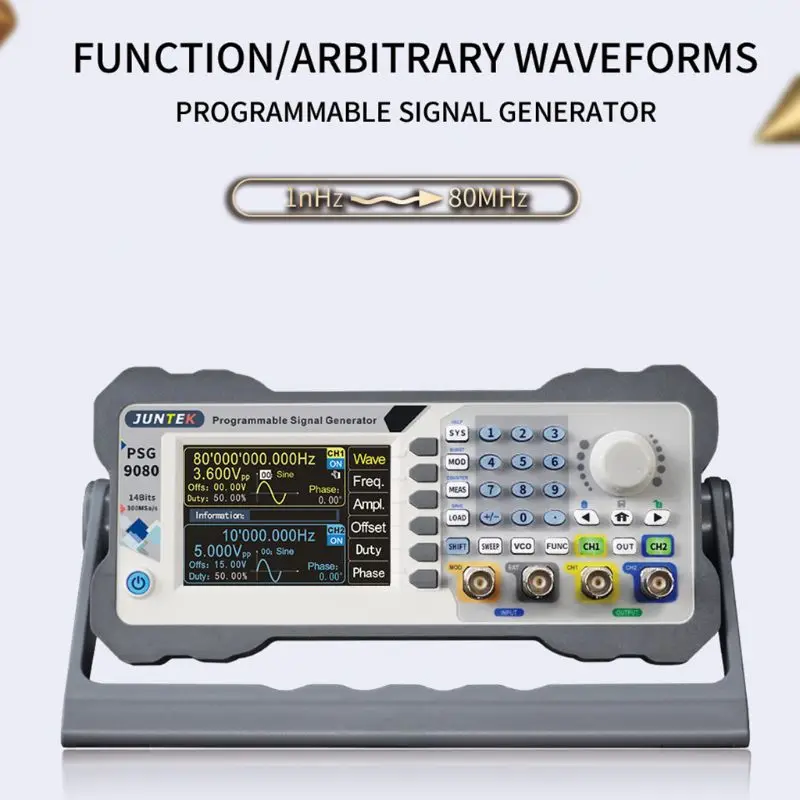

PSG9080 1nHz-80MHz двухканальный генератор сигналов программируемый произвольный счетчик частоты источник сигнала

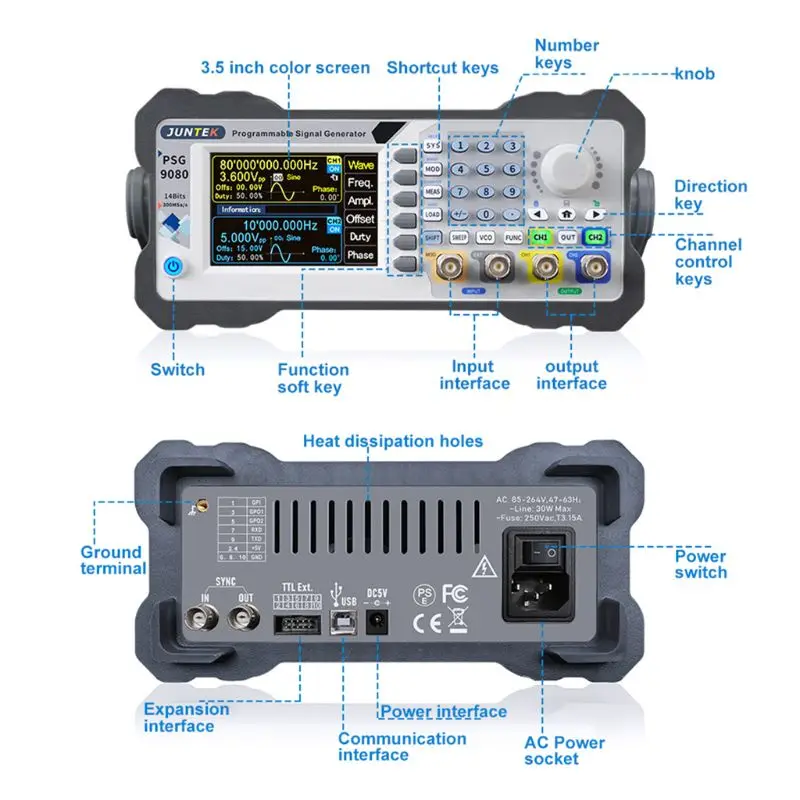

Программируемая функция PSG9080/генератор сигналов произвольной волны может генерировать синусоидальные волны, квадратные волны, треугольные волны, импульсные волны, произвольные волны и многие другие формы волны. Частотный диапазон до 80 МГц, с модуляцией, частотной подметкой, измерением частоты сигнала и функциями программирования и т. д., а также выходной сигнал, амплитуда, фаза, рабочий цикл и частота могут отображаться одновременно. Эта серия имеет отличные амплитудно-частотные характеристики, Многофункциональность, высокую производительность, экономичность, портативность и другие характеристики, обеспечивая новый выбор для образования, исследований и разработок, производства, тестирования и других отраслей промышленности. Инструмент-это изысканный внешний вид, красивый и оснащен 3,5 дюйма с высоким разрешением Цвет ЖК-дисплей дисплей взять с собой новый визуальный опыт.

Особенности:

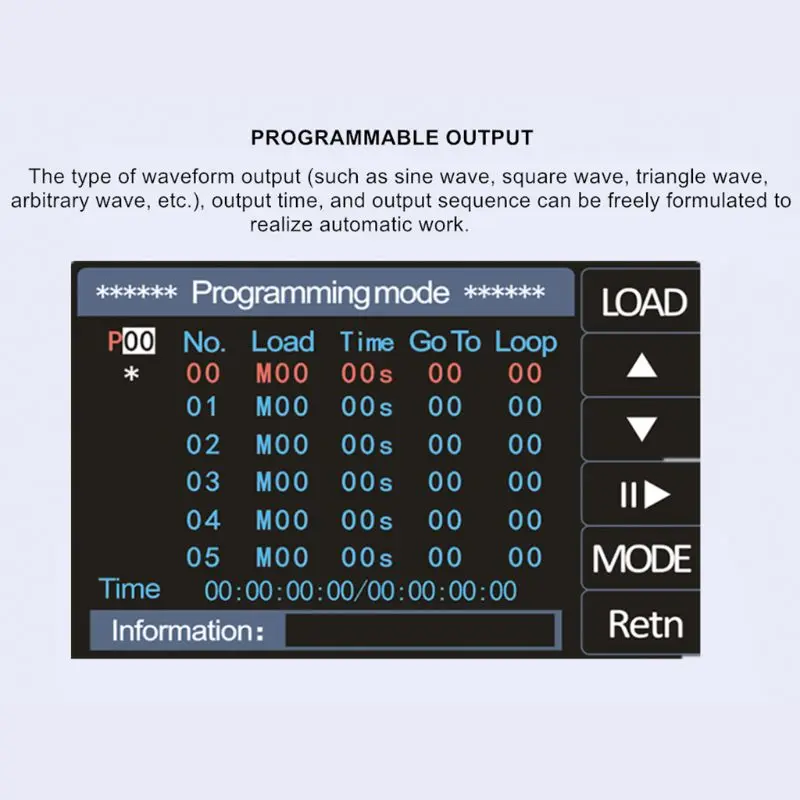

Программируемый выход:Тип выходного сигнала (например, Синусоидальная волна, прямоугольная волна, треугольная волна, произвольная волна и т. д.), время выхода и выходная последовательность могут быть свободно разработаны для осуществления автоматической работы.

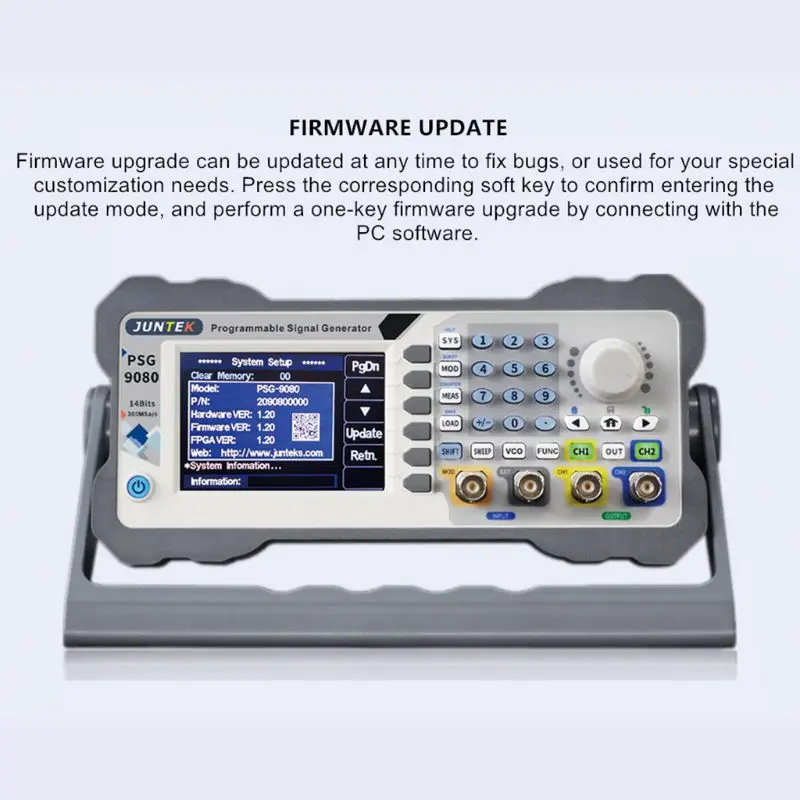

Обновление прошивки в режиме реального времени:Обновление прошивки может быть обновлено в любое время, чтобы исправить ошибки или использовать для ваших особых потребностей в настройке. Нажмите соответствующую мягкую клавишу, чтобы подтвердить вход в режим обновления, и выполните обновление однокнопочной прошивки путем подключения к программному обеспечению ПК.

Регулировка напряжения:Частота, амплитуда и рабочий цикл выхода могут управляться внешним аналоговым сигналом напряжения для достижения частоты подметания, подметания амплитуды и подметания, которые широко используются в промышленной отладке.

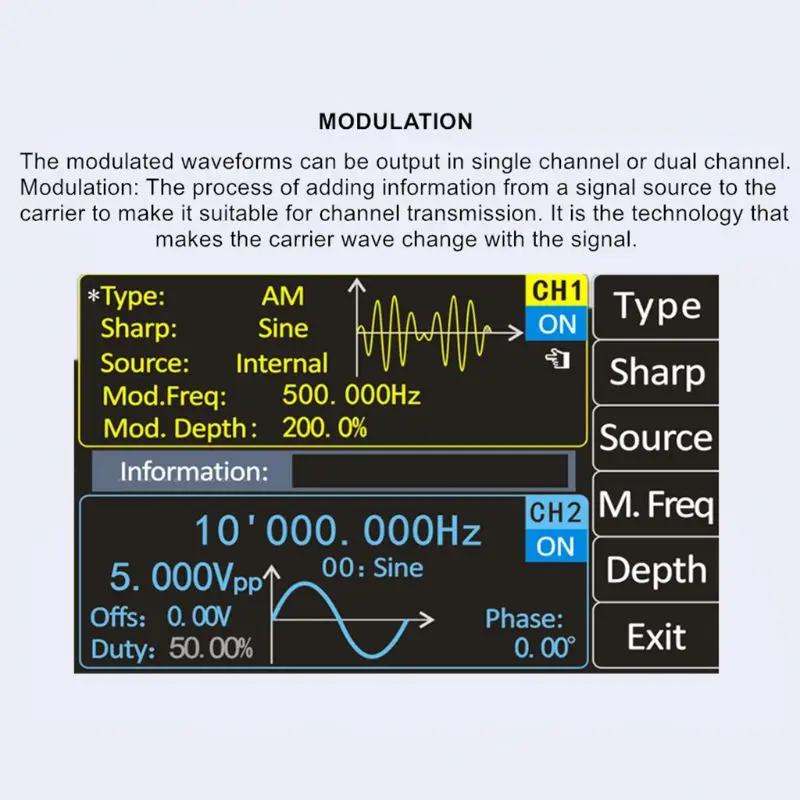

Функция модуляции:Модулированные формы сигнала могут быть выходными в одноканальном или двухканальном.Модуляция:Процесс добавления информации от источника сигнала к носителю, чтобы сделать его подходящим для передачи канала. Это технология, которая делает волну носителя меняться с сигналом.

Высокая Частота выборки:Частота дискретизации до 300MSa/s может получить больше данных о форме волны за единицу времени, тем самым делая отображаемую форму волны более точной.

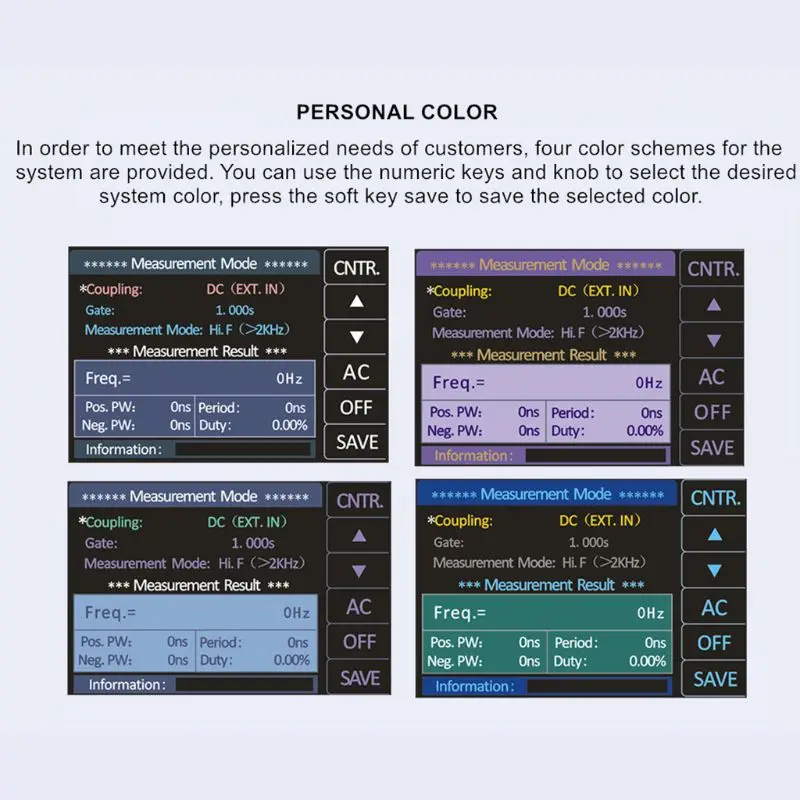

Личный Цвет:Для того, чтобы удовлетворить индивидуальные потребности клиентов, предоставляются четыре цветовые схемы для системы. Вы можете использовать цифровые клавиши и ручку для выбора желаемого цвета системы, нажмите мягкую клавишу сохранить, чтобы сохранить выбранный цвет.

Эквивалентная производительность двухканальный выход: одинаковые или различные функциональные сигналы или сигналы произвольной формы могут быть выходными одновременно; Все параметры могут быть настроены независимо, разница в фазах между двумя каналами постоянно регулируется от 0 до 359,9 градусов; Частота сигнала может быть до 80 МГц, И выходной сигнал может быть в пределах 1 МГц до 25Vpp.

Функция разрыва:Синусоидальная волна, квадратная волна, зубная волна пилы или произвольная волна могут быть использованы для генерирования сигналов burst, количество периодов непрерывно регулируется между 1-1000000000.

Ширину импульса можно отрегулировать точно: ширина импульса и время импульсного периода импульсной волны цифрово и точно регулируются, что позволяет точно установить широкий диапазон импульсных сигналов без выхода дрожания.

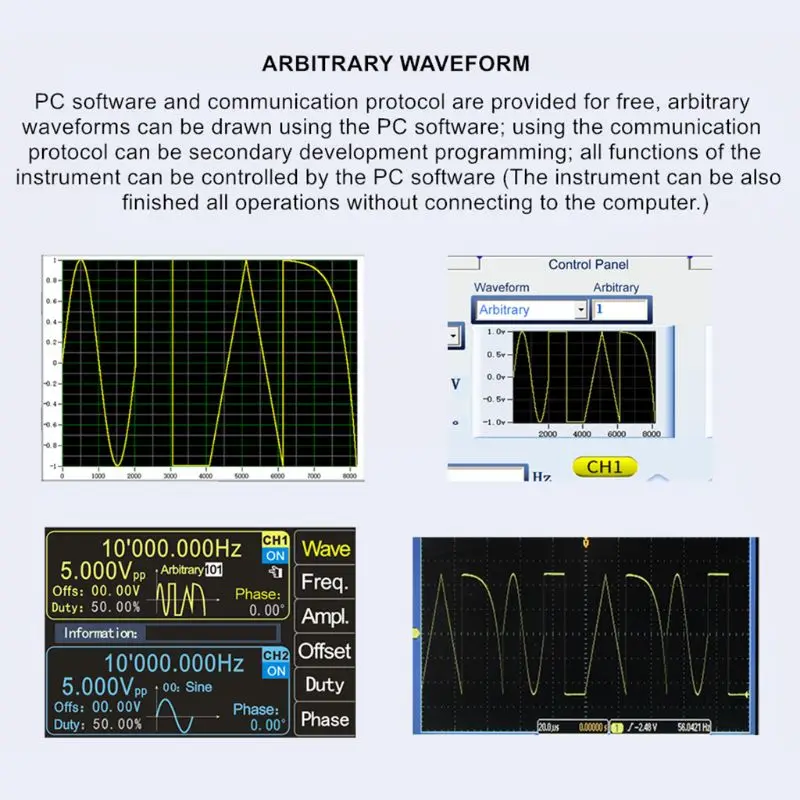

Можно нарисовать произвольный сигнал:Программное обеспечение для ПК и протокол связи предоставляются бесплатно, произвольные формы сигнала могут быть нарисованы с помощью программного обеспечения ПК; Использование протокола связи может быть вторичным программированием развития; все функции инструмента могут управляться программным обеспечением ПК (инструмент также может быть завершен все операции без подключения к компьютеру.)

Характеристики:

Материал: АБС-пластик

Цвет: серый

Модель: PSG9080

Канал: 2

Максимальная частота синусоидальной волны: 80 МГц

Частота дискретизации: 300MSA/S

Характеристики формы волны:

Длина волны: 8192 точек/каналов

Разрешение волны: 14 бит

Тип формы волны: Синусоидальная волна, квадратная волна, импульсная волна (рабочий цикл, ширина импульса и время цикла можно точно установить), треугольная волна, восходящая волна зуба, падающая волна зуба, CMOS волна, уровень постоянного тока, половина волны, полная волна, положительная ступенчатая волна, обратная ступенчатая волна, геометрической подъем, Геометрической осенью, Lorentz импульсная волна, Мути-звуковая волна, случайный шум волна, трапециевидная импульсная волна, раковина импульсная волна, Амплитудная модуляционная Форма волны, частота модуляции волны и 99 групп пользовательских форм волны

Частотные характеристики:

Диапазон частот синусоидальной волны: 1nHz-80MHz

Частотный диапазон квадратных волн: 1nHz-30MHz

Треугольная волна Частотный диапазон: 1nHz-50MHz

Диапазон частоты импульсной волны: 1nHz-30MHz

TTL диапазон частот цифровой волны: 1nHz-20MHz

Частотный диапазон произвольной волны: 1nHz-50MHz

Диапазон регулировки ширины импульса: 5nS ~ 4S

Диапазон регулировки импульсного периода: 10NS ~ 40S

Минимальное разрешение частоты: 1 Гц

Точность частоты: ± 5ppm от 0 до 50 ℃

Стабильность частоты: ± 3ppm в 1 год

Синусоидальная волна спектральная чистота:

Общее гармоническое искажение: ≤ 0.5%(@ 1 кГц, 5Vpp)

Характеристики сигнала:

Квадратная волна:

Время подъема/падения: ≤ 10 нс

Превышение: ≤ 10%

Асимметрия: ≤ 0.1%

Пандус и треугольная волна:

Линейность: ≤ 1% (менее 1 МГц)

Асимметрия: ≤ 1% (менее 1 МГц)

Импульсная волна:

Ширина импульса: 5nS ~ 4S

Период импульса: 10 нс ~ 40 с

Рабочий цикл: 0.01%-99.99%

Подъем/падение края: ≤ 10 нс

Превышение: ≤ 10%

Произвольная волна:

Длина волны: 8192 точек (8K точек)

Вертикальное разрешение: 14 бит

Минимальное время подъема/падения: ≤ 10 нс

Превышение: ≤ 10%

Произвольный волновой Нелетучий номер хранения: 99

Выходные характеристики:

Амплитуда:

Амплитудный диапазон: частота ≤ 1MHz-2mVpp ~ 25Vpp

1 МГц ≤частота <11MHz-2mVpp ~ 10Vpp

11 МГц ≤частота <60MHz-2mVpp ~ 5Vpp

60 МГц ≤частота <80MHz-2mVpp ~ 3.6Vpp

Амплитудное Разрешение: 1mVpp

Амплитудная стабильность: ± 1% ± 1 mVpp (@ 1 кГц, >10 mVpp)

Амплитудная Плоскостность: ± 1% (0.1дб)<10 МГц

± 2% (0.2дб)<10 МГц ~ 50 МГц

± 10% (0,9дб)<50 МГц ~ 70 МГц

± 20% (1,9 дБ)<70 МГц ~ 80 МГц

Смещение постоянного тока:

Офсетная печать диапазон регулировки:-9,99 V-12,00 V

Офсетная печать Разрешение: 0,01 V

Характеристики фазы:

Диапазон регулировки фазы: 0 °-359,9 °

Фазы Разрешение: 0,1 °

Сигнал на выходе:

Выходное сопротивление: 50 Ом (номинальное)

Защита: Защита от короткого замыкания

Характеристики модуляции:

Тип модуляции: AM, FM, PM, ASK, FSK, PSK, PWM

AM:

Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
