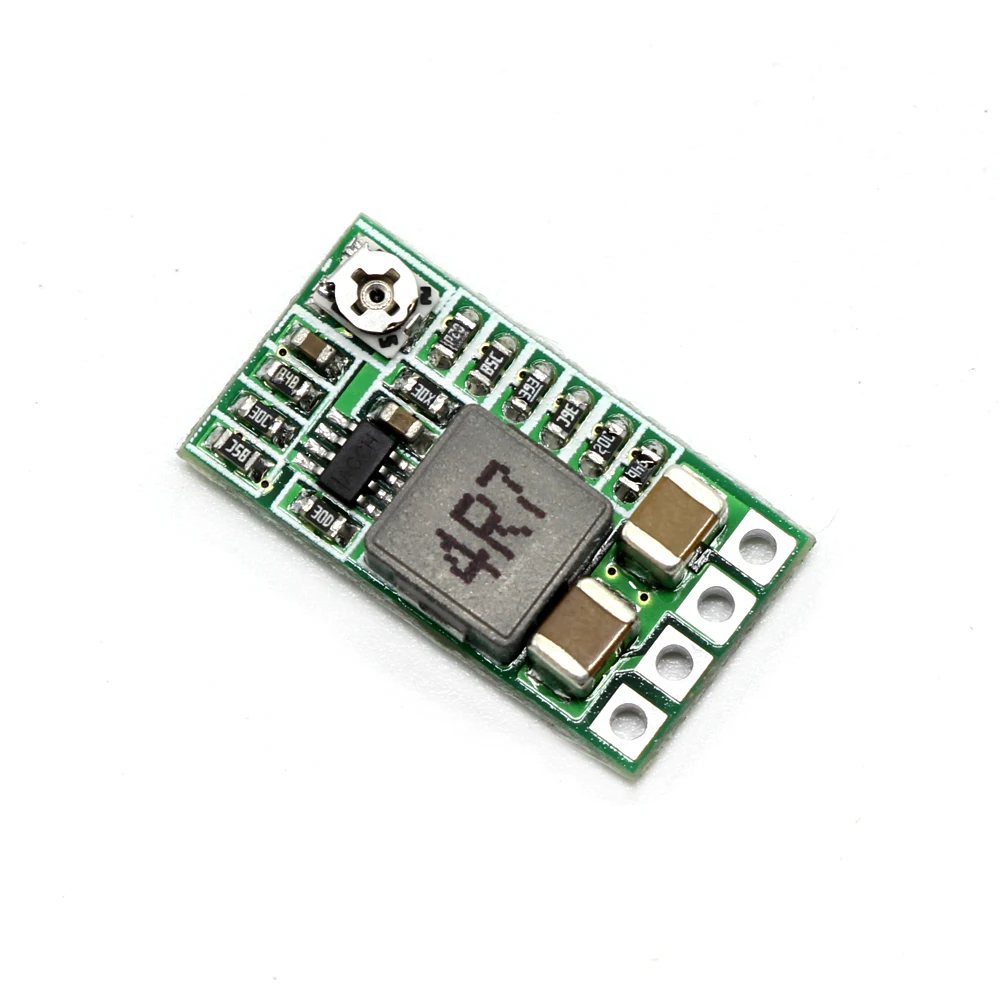

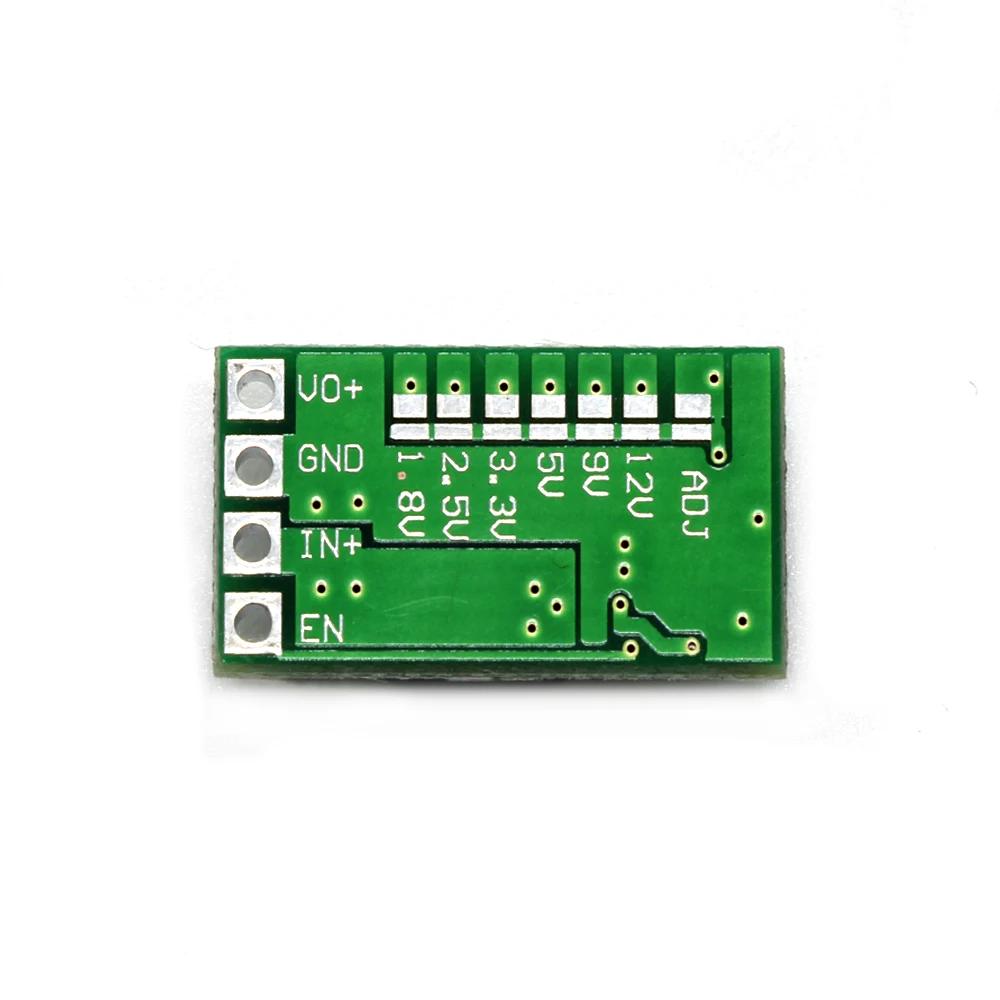

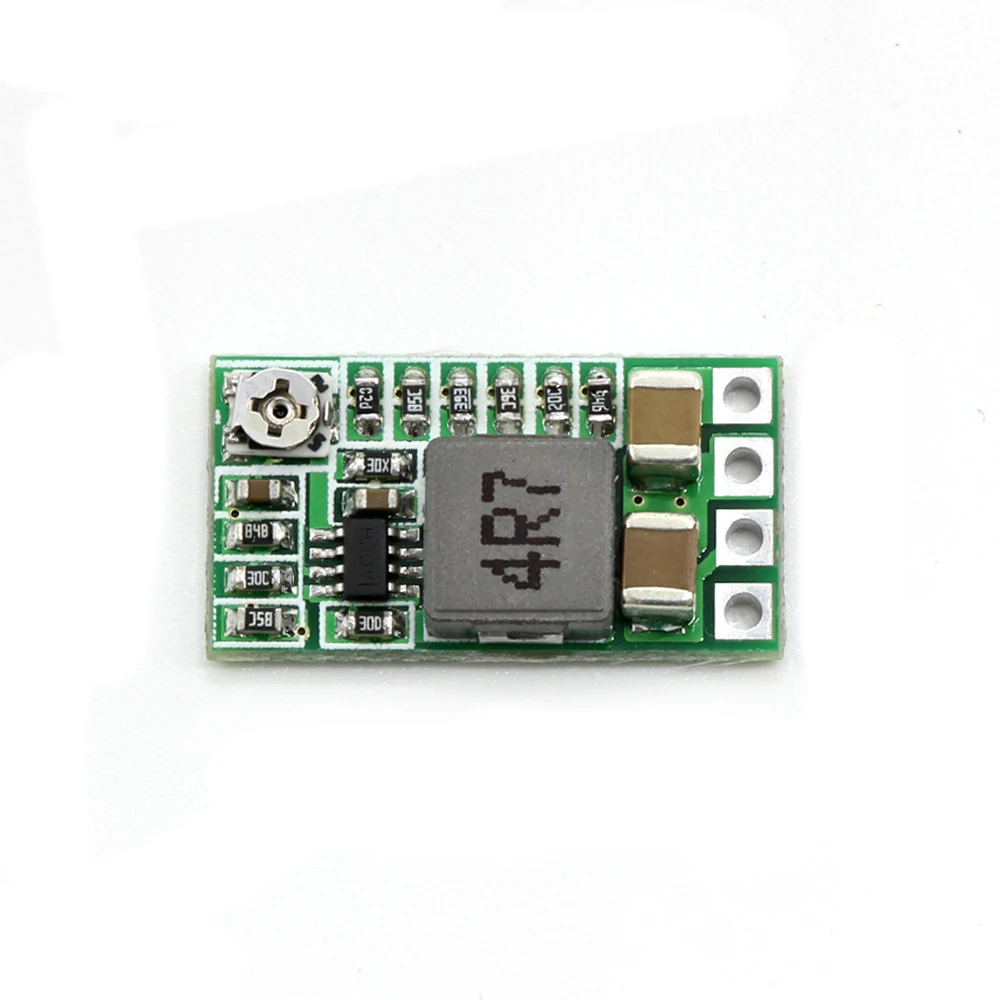

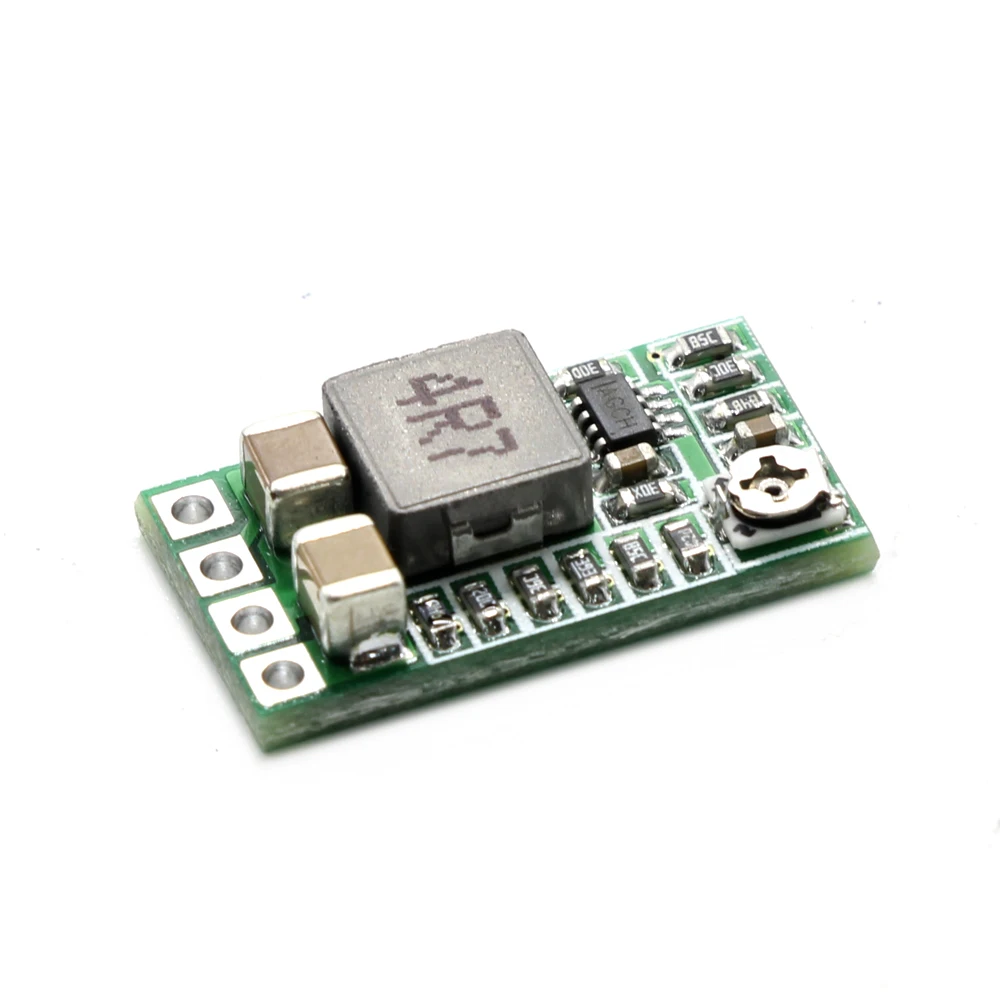

Понижающий блок питания Mini DC-DC, 12-24 В до 5 В, 3 А, понижающий преобразователь напряжения, настраиваемый 97.5%, 1,8 в, 2,5 В, 3,3 В, 5 В, 9 В, 12 В

Рабочая температура: Промышленный класс (от-40 C до + 85 C ) (чем выше температура, тем меньше Выходная мощность) Защита от перенапряжения на выходе: нет Повышение температуры при полной нагрузке: 40 C Статический ток: 0,85 мА Регулировка нагрузки: ± 1% Регулировка напряжения: ± 0.5% Скорость динамического ответа: 5% нс Защита от короткого замыкания на выходе: Не допускайте короткого замыкания в течение длительного времени Защита от обратной полярности на входе: нет, диод защиты от обратной полярности на входе Включение управления: Да, высокая работа, низкая остановка работы, высокий уровень 2-5 В, низкий уровень около 0 В. Вход по умолчанию с внутренним подтягиванием к положительному электроду. Подключение: сварка Вход: сварка Выход: сварка/штифт Расстояние между сварочными отверстиями: 2,54 мм

1: новый чип из США, не самодельный, разборный чип. 2: Максимальный выходной ток 3 А, длительный ток 2,1 А, достаточный запас. 3: новая конструкция, конструкция цепи не требует электролитических конденсаторов и танталовых конденсаторов (срок службы электролитического конденсатора короткий, Риск взрыва тантала). Теперь с использованием высококлассной большой емкости цепей конденсатора из твердой керамики (MCC) 2 Ke. 4: в новой программе используется эффективность преобразования цепи синхронного выпрямления очень высокая, в свою очередь 5 в 6,5 а 97.5% в, когда эффективность до 94%, 12 В, 5 В, 1 А, они также достигают, В отличие от некоторых коллег эффективность составляет всего 60-70%. (Проверка эффективности удаляет входной диод защиты от обратной полярности и предохранитель). 5: большой ток экранированная катушка индуктивности, низкое сопротивление для максимальной эффективности преобразования. Уменьшение тепла. 6: ультрамаленький размер, 20 (Д) * 11 (Ш) * 5 (В) мм, вся сеть минимум. 7: сверхнизкий ток покоя, ток покоя 0,85 мА. Подключается к автомобильному аккумулятору без добавления переключателей, можно подключить к линии прикуривателя или линии кабеля питания ACC. 8: интегрированное регулируемое и фиксированное напряжение на выходе, фиксированный выход не требует настройки, прямое напряжение может быть очень напряжением, потенциометр может регулироваться, универсальность очень сильна на плате под точечной сваркой 9: порт с поддержкой интеграции, режим работы по умолчанию, низкое закрытие, удобство управления 10: серия 78 может использоваться для замены линейных регуляторов, таких как 78057812 и т. д. Параметры модуля Свойства модуля: неизолированный понижающий модуль (бак) синхронный выпрямитель Входное напряжение: 4,5-24 В постоянного тока Выходное напряжение: Встроенный регулируемый и фиксированный выход, сзади можно выбрать фиксированное выходное напряжение Регулируемый диапазон (0,8-17 в), фиксированное напряжение (1,8 в 2,5 в 3,3 В 5 в 9 в 12 В) Выходной ток: 3 А (обратите внимание, что полное охлаждение), фактический тестовый вход 12 В 1,5 А выдает меньше тепла без специальной обработки. КПД преобразования: до 97.5% (6,5 оборотов, 5 В, а) Частота переключения: 500 кГц Пульсация на выходе: 20 мВ вокруг (12 В, 5 В, 3 а), полоса пропускания 20 м
