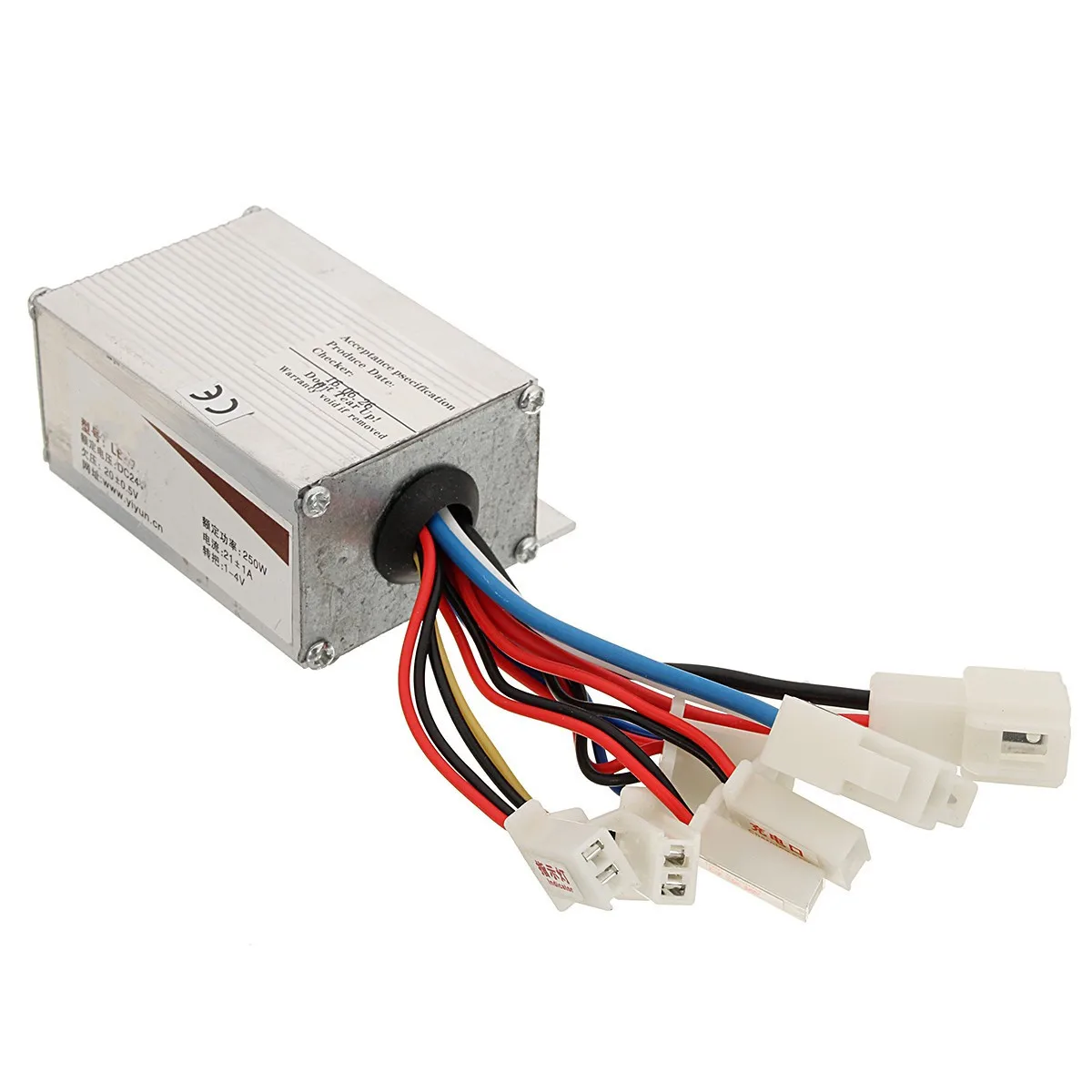

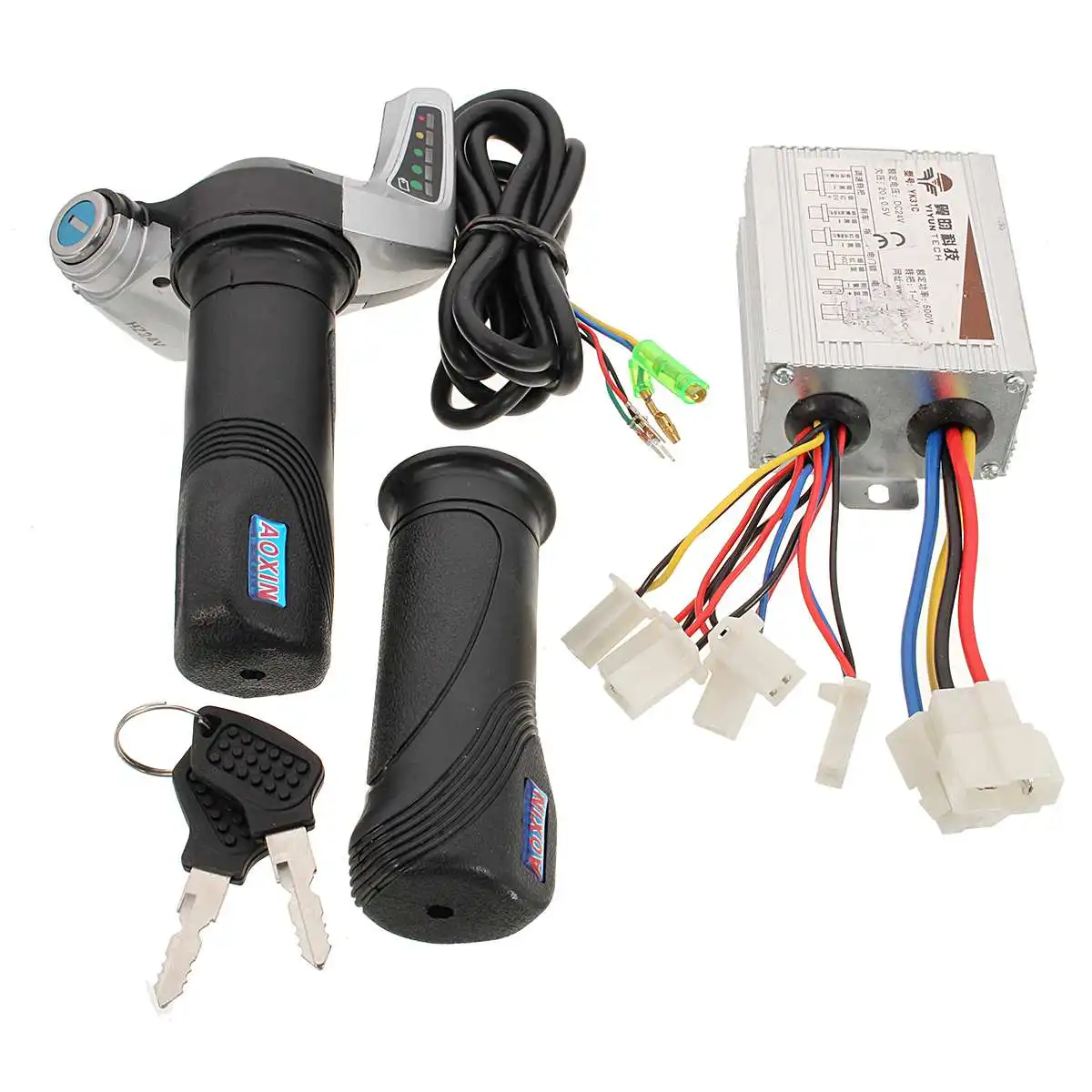

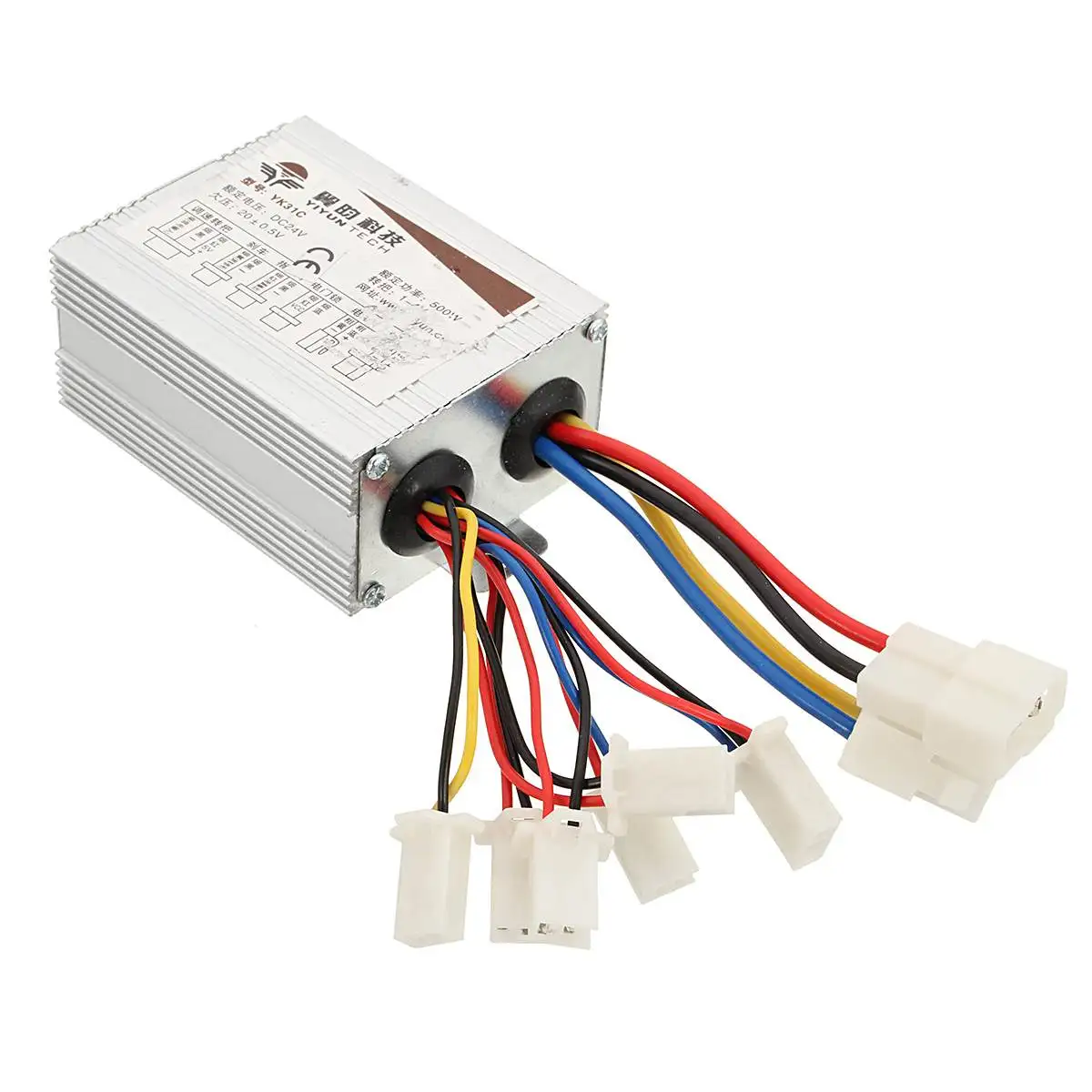

DC 24V 250W Бесщеточный Регулятор скорости контроллер скутера электровелосипеда и дроссельной заслонки поворотные ручки подходят для электровелосипеда

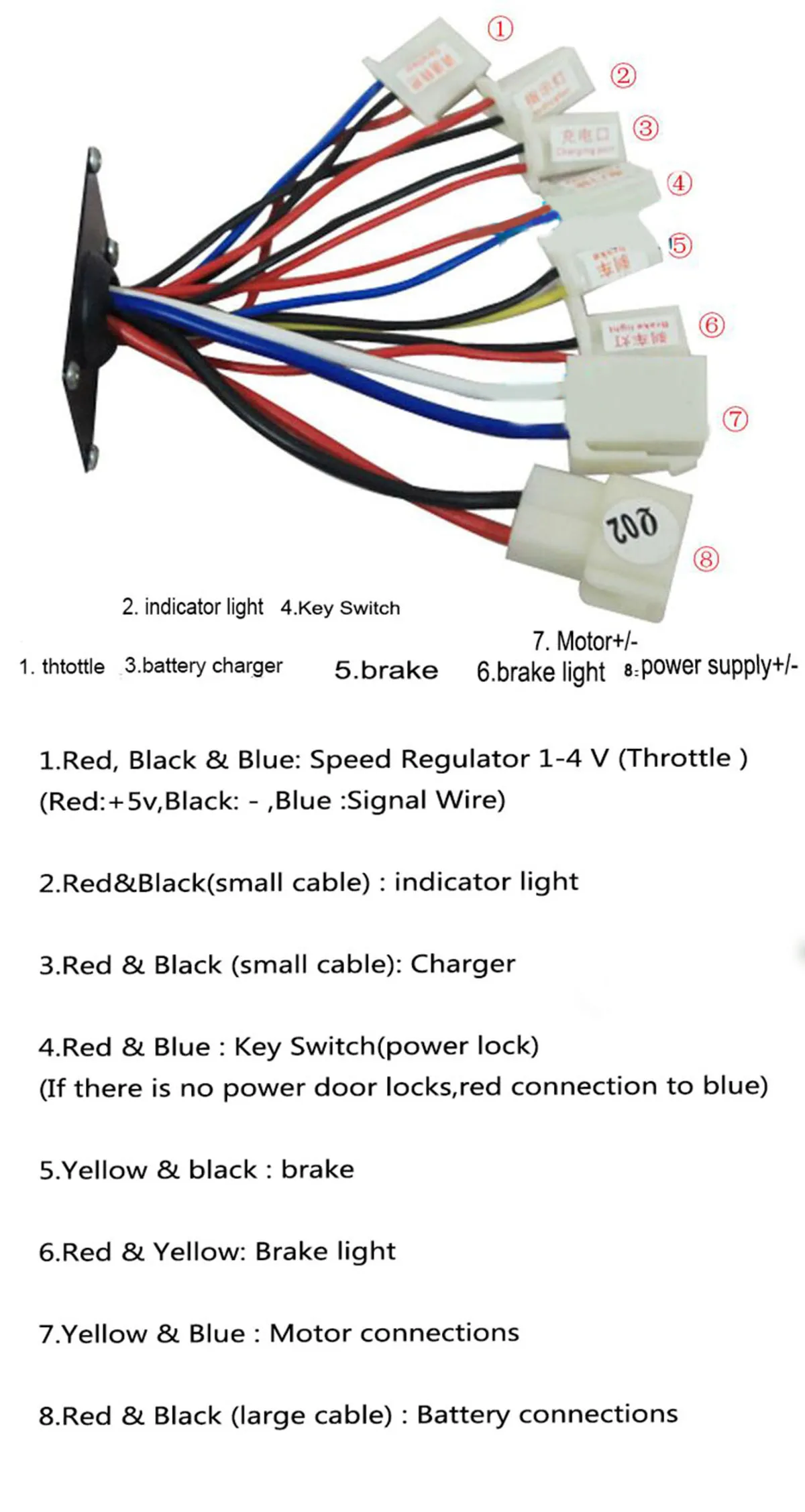

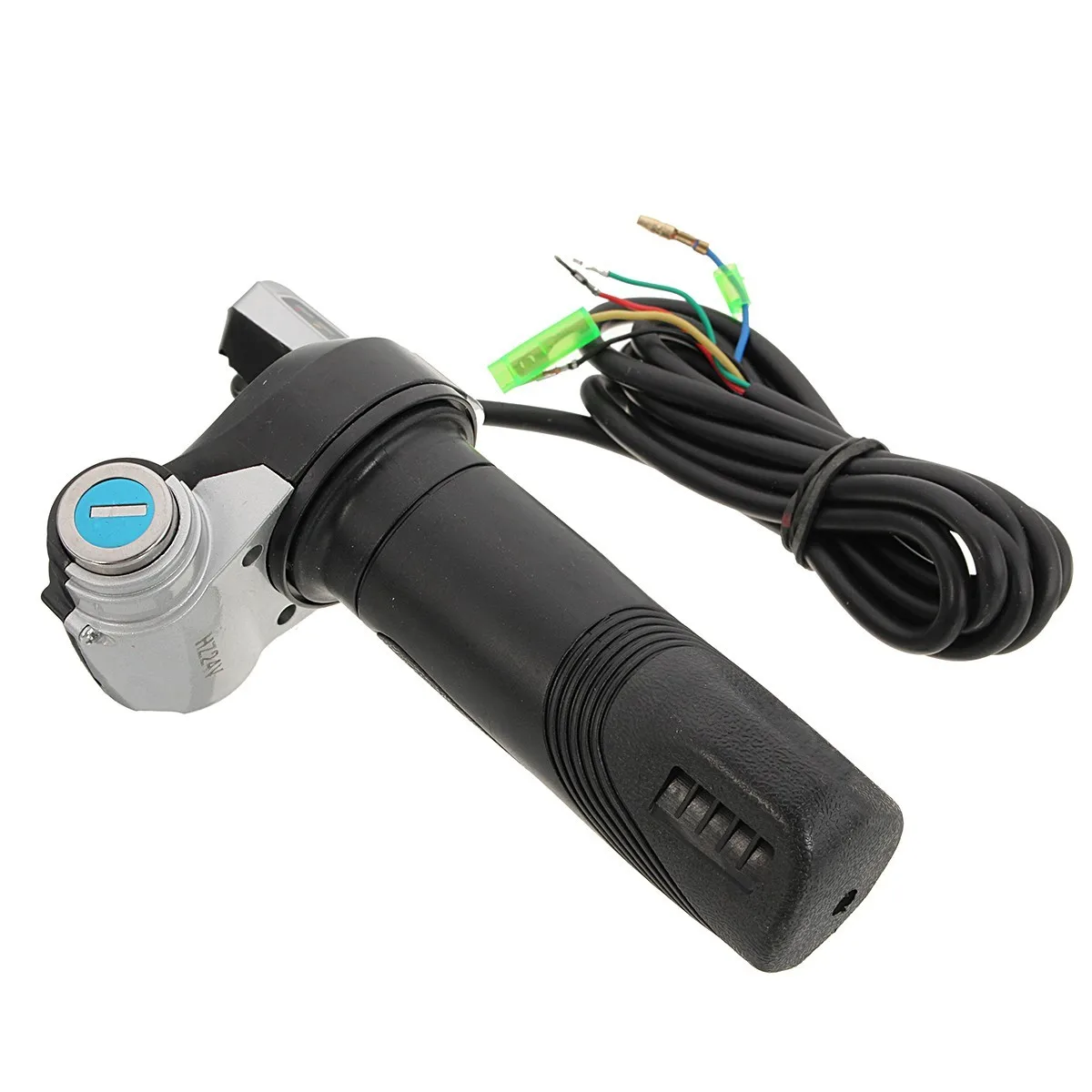

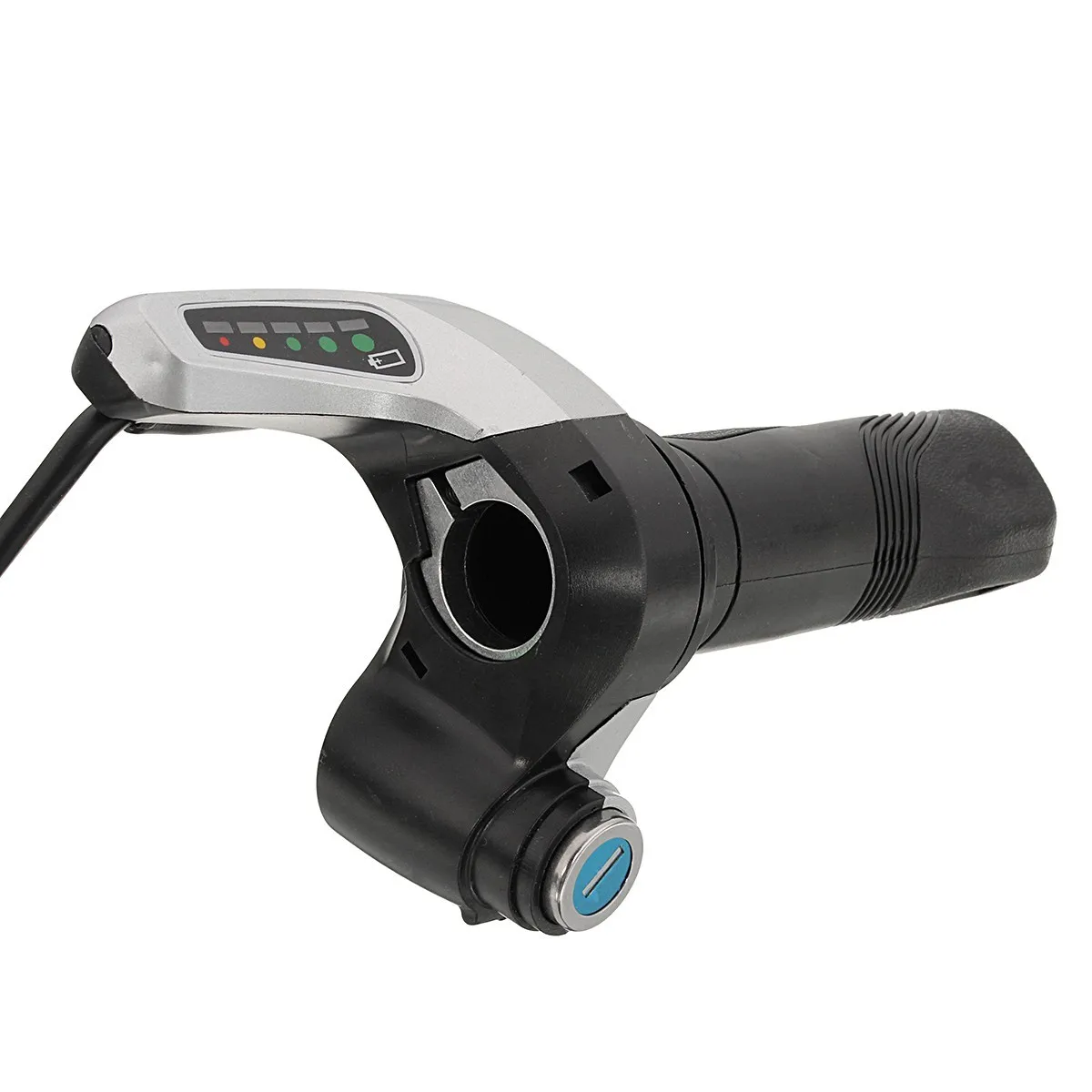

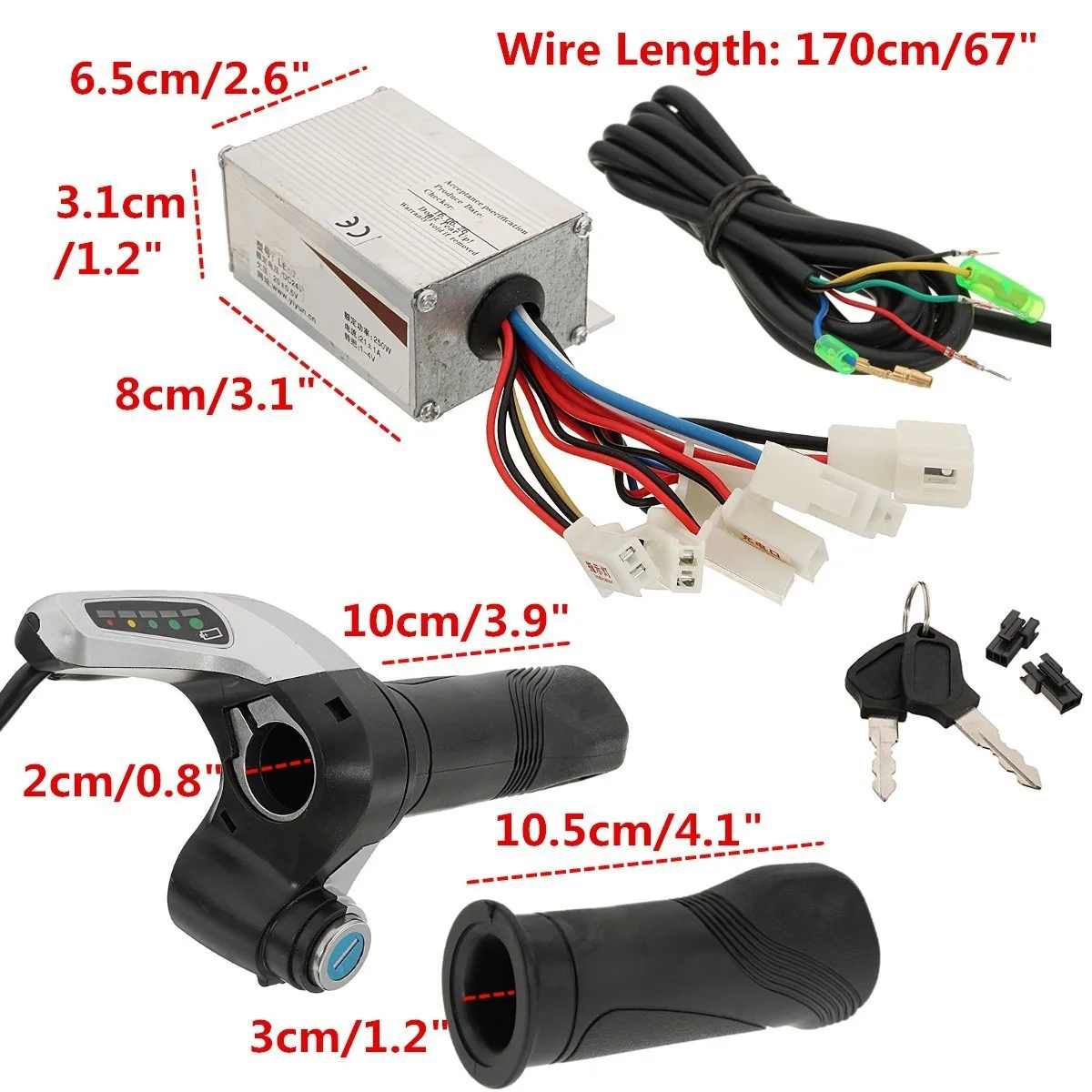

Описание:Матовый контроллер:Размер: (Длина x Ширина) 8 см x 6,5 см/3,1 "x 2,6"Мотор Матовый контроллер для электрического велосипеда и скутераНоминальное напряжение: 24 В постоянного токаПредел тока: 21AНоминальная мощность: 250 ВтПодходящий Двигатель: щеточный двигатель постоянного токаЗащита от напряжения: 20 вДроссельная заслонка:Размер: (Длина x Диаметр) 10 см x 2 см/3,9 "x 0,8"Электрический велосипед Скутер Твист дроссельной заслонки акселератора с дисплеем питания, 5 светодиодный индикатор батареи.Рабочее напряжение дроссельной заслонки: DC5VСигнал регулировки скорости: 0,8 В ~ 4,3 вНапряжение дисплея питания: 24 В постоянного токаДисплей питания:Нормальный: 23 в выше, 3 светодиодных зеленого цветаПоловина: 23 В ~ 20 в, желтый светодиодПустой: 20 в или меньше, красный светодиодУгол поворота: 0 ° ~ 70 °Рабочая температура: -20 ℃ ~ + 50 ℃Подходит для стандартных ручек 7/8 дюймов (22,2 мм)Длина кабеля составляет около 59 дюймов (1,5 м)Кол-во: 2 шт. (1 Поворотная Ручка Дроссельной заслонки и 1 Нормальная ручка (соответствующая рукоятка большого пальца)Определение интерфейса проводов контроллера:Аккумулятор: Толстый черный (отрицательный)/толстый красный (положительный)Мотор: Толстый белый (мотор отрицательный)/Толстый синий (мотор положительный)Переключатель зажигания: тонкий красный (VCC)/тонкий синийИндикатор: тонкий красный (выходная мощность индикатора)/тонкий черный (отрицательный индикатор)Тормоз: тонкий желтый (тормозной сигнал)/тонкий черный (отрицательная мощность)Регулятор скорости: тонкий синий (вход сигнала на руль)/тонкий черный (отрицательная мощность)/тонкий красный (положительная мощность 5 В)Порт зарядки: тонкий красный (заряд входной мощности положительная)/тонкий черный (мощность отрицательная)Тормозной светильник: тонкий красный (мощность положительная)/тонкий черный (мощность отрицательная)Посылка включает в себя:1 х 24В 250 Вт Мотор Матовый контроллер1 х ручка дроссельной заслонки (с одной обычной ручкой, 2 клавиши)Примечание:1. Пожалуйста, учитывайте погрешность в 1-3 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.2. Цвет может отличаться от цвета на дисплее, пожалуйста, поймите.3. Товар включает в себя Матовый контроллер и поворотные ручки дроссельной заслонки. Контроллер используется для матового двигателя 24 в 250 Вт, а дроссельная заслонка используется для электрического скутера постоянного тока 24 В. Пожалуйста, проверьте параметры вашего электрического скутера перед размещением заказа, если вы не знаете параметры, пожалуйста, не размещайте заказ.Схема проводки дроссельной заслонки:

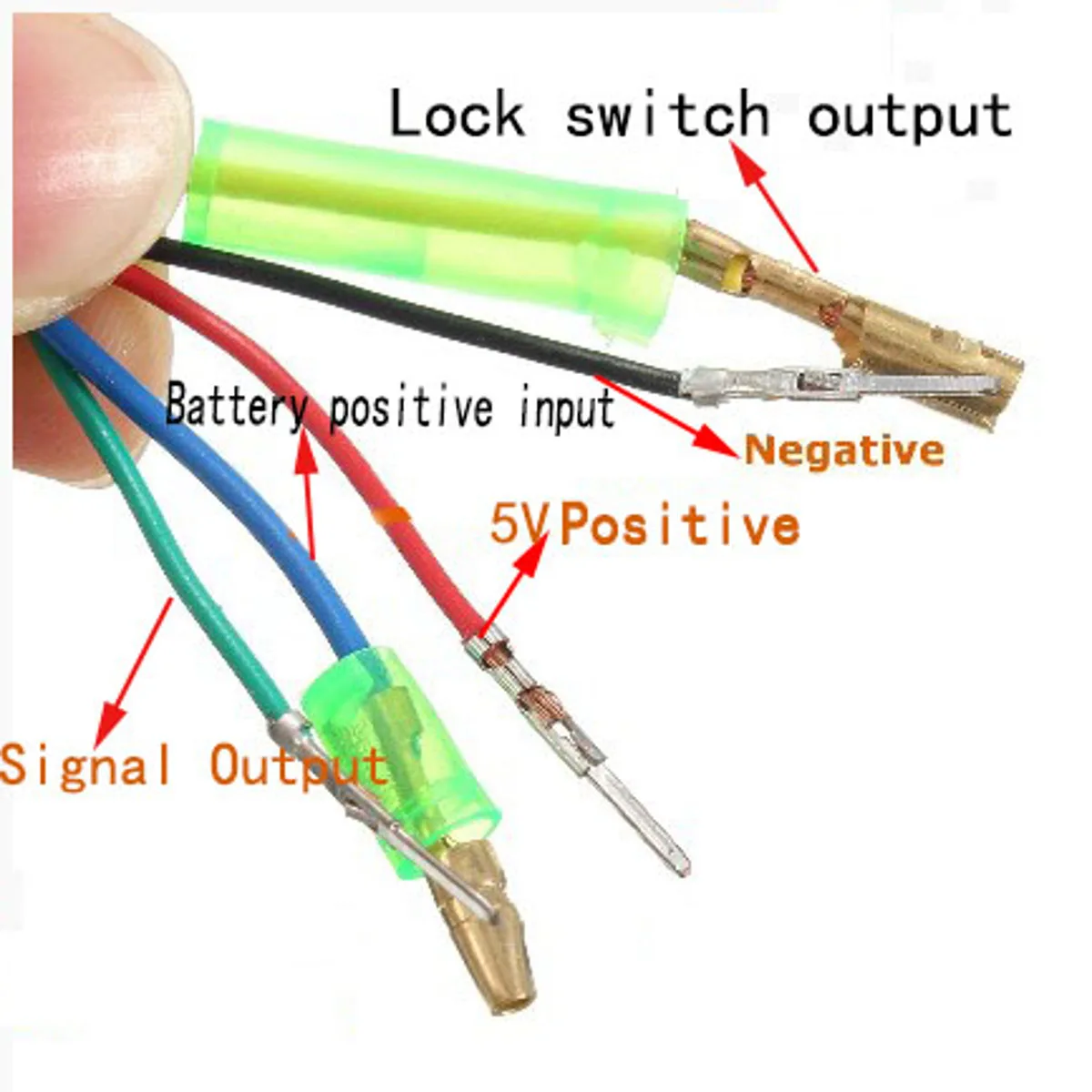

Дроссельная заслонка Контроллер Описание Красный Подключается к Красный Напряжение 4,3-5,0 вольт Синий Подключается к Черный или желтый Наземный Зеленый Подключается к Зеленый, синий или белый Сигнал регулировки скорости (от 0,8 до 4,3 Вольт) Желтый Подключается к Мощность положительная Дисплей питания
