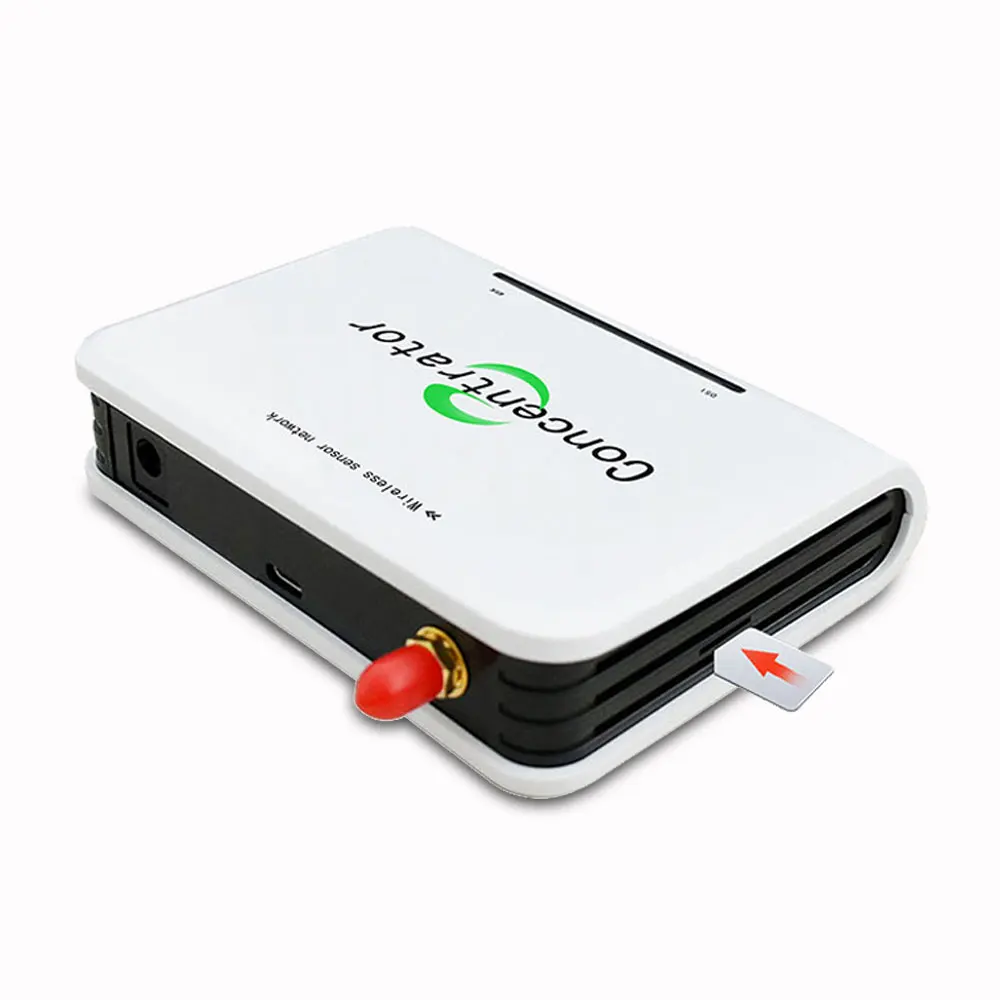

Беспроводной концентраторприемник Lora 4G для температуры и влажности почвы, датчик CO2 O2 светильник
Thingsend Store - Надежность 95.75%
Более 490 подписчиков, дата открытия магазина 16.10.2017
- Положительные оценки: 97% (31)
- Соответствие описанию: 94%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 16.04.2022
Характеристики:
1. Обзор продукта
1,1 Характеристика продукта
● Установка и использование; Источник питания постоянного тока;
● Подключение 4G для адаптации к оператору;
● Автоматическая маршрутизация для адаптации к повторителям;
● Беспроводная передача более 5 км;
● Централизованное приобретение, мультимодовый датчик.
1.2 приложения
● Экологическая метеория, здравоохранение
● Энергетическая и химическая промышленность, промышленная площадка
● Складские, холодильные цепи
● Супермаркет розничная торговля, производственная мастерская
2. Описание продукта
2,1 Спецификация шлюза
XZ-DSG4: с функцией 4G и локальным микро-usb в последовательный порт, 9600bps,8N1, внешний 5VDC мощность
2,2 технические параметры
4G основной параметр
РЧ основной параметр
Внутренние операторов 2G, 3G, 4G собственн-Приспосабливаясь, может быть настроен с 5-летней потока данных карты на заводе
Рабочая частота: 433 МГц (868/915 МГц (так же можно настроить)
Разъем интерфейса связи TCP/IP
Чувствительность приема: -136dBm
Конфигурация последовательного порта: Фиксированный IP \ порт или разрешение домена сервера
Расстояние передачи:>5000 м (LOS)
Рабочая температура: -40 ~ 80 ℃
Рабочее напряжение: 5 В постоянного тока @ 1A
2.3 конфигурации приложения
Используя браузер для настройки удаленного IP, порта или доменного имени, локального IP или динамического IP; Можно использовать программное обеспечение платформы Galaxy нашей компании, который может предоставить Автономную версию CS и версию службы BS cloud; Мы также можем предоставить протокол передачи и создать свои собственные платформы.
3. Настройка параметров порта 4GSerial
Скорость передачи данных COM9600bps,8N1
3,1 введите в командном режиме
Формат + + +
Возврат ОК
3,2Установка SDN и порта
Формат AT + SDN = 1,[
AT + SDN = 0,
AT + SDN =?
Объяснение
<Порт>: Порт сервера
ПримерУстановка SDN и порта:
AT + SDN = 1,[211.154.140.203,8006,1]
+ SDN: ок (возврат DTU)
Удалить SDN и порт:
При + SDN = 0,1
+ SDN: ок
Чтение набора SDN:
AT + SDN =?
+ SDN:[hham.vicp.net,8006,1]
3,3Набор параметров APN
Формат AT + PROFILE = 1,
AT + PROFILE = 0,
AT + PROFILE =?
Объяснение
<Имя пользователя>: имя пользователя, используемое в частных сетях, обычно пусто
<Пароль>: пароль, используемый в личных сетях, обычно пустой
ПримерДобавить элементы конфигурации APN
AT + PROFILE = 1,1,46000,cmnet,
+ Профиль: ок
Удалить элементы конфигурации APN
При + Профиль = 0,1
+ Профиль: ок
Чтение элементов конфигурации APN
AT + PROFILE =?
+ Профиль: 1,46000,cmnet,
3,4Выход ATmode
Формат AT + QUIT
ПримерВыход в режим:
AT + QUIT
AT_quit!
4. Протокол связи между шлюзом и платформой:
4.1 протокол передачи данных датчика, пожалуйста, обратитесь к руководству каждого типа датчика
4,2 команда синхронизации шлюза
Заголовок рамки
Адрес шлюза
Тип
Длина нагрузки
Нагрузка
CRC16 проверка
0x27
ID3
ID2
ID1
ID0
0x00
LEN_H
LEN_L
Данные
CRC_H
CRC_L
Пример: 27 FF 00 00 0601 07 04 10 13 307B 7A информация о времени проверки: 2018-7-4 16:19:48
Заголовок рамки:0x27
Адрес:Шестигранный, высокий байт спереди
Тип:0x00:
Длина:Длина части данных, высокий байт находится спереди
Нагрузка:Содержание данных
Проверьте:CRC-16 ($1021) проверка всех данных от головки кадра до содержимого данных
1) CRCH: верхние 8 бит проверки CRC16
2) CRCL: более низкие 8 бит проверки CRC16
Содержание данных:
Информация о времени калибровки 6 байт
Год
Месяц
День
Час
Минуты
Второй
Увеличение времени: 6 байт текущей информации о времени, год начинается с 2017, если значение года 1, фактический год 2018.
4,3 команда настройки широты и долготы шлюза
Заголовок рамки
Адрес шлюза
Тип
Длина нагрузки
Нагрузка
CRC16 проверка
0x27
ID3
ID2
ID1
ID0
0x05
LEN_H
LEN_L
Данные
CRC_H
CRC_L
Пример: 27 00 B2 5A 05 00 08 45 18 6D F2 53 10 D0 C4 2C CF набор:Восточная долгота 160,1010, Южная широта 110,2020
Заголовок рамки:0x27
Адрес:Шестигранный, высокий байт спереди
Тип:0x05: бизнес-данные
Длина:Длина части данных, высокий байт находится спереди
Нагрузка:Содержание данных, установить широту и долготу.
Проверьте:CRC-16 ($1021) проверка всех данных от головки кадра до содержимого данных
1) CRCH: верхние 8 бит проверки CRC16
2) CRCL: более низкие 8 бит проверки CRC16
Содержание данных:
A) Загрузка данных
Долгота (1 байт)
Установленное значение (3 байта)
Широта (1 байт)
Установленное значение (3 байта)
E или W
Фактическая стоимость * 10000
Е. Г. : Фактический 160,1010 градусов, указанное здесь значение 1601010
N или S
Фактическая стоимость * 10000
Е. Г. : Фактический 110,2020 градусов, указанное здесь значение 1102020
4.4 команды настройки параметров датчика
Заголовок рамки
Адрес шлюза
Тип
Длина нагрузки
Нагрузка
CRC16 проверка
0x27
ID3
ID2
ID1
ID0
0x01
LEN_H
LEN_L
Данные
CRC_H
CRC_L
Пример:2700 08 00 010100 0C00 AA BF 060005 00 00 00 00BA 23
Заголовок рамки:0x27
Адрес:Шестигранный, высокий байт спереди
Тип:0x01: бизнес-данные
Длина:Длина части данных, высокий байт находится спереди
Нагрузка:Содержимое данных, 10 команд настройки ID могут быть выданы одновременно.
Проверьте:CRC-16 ($1021) проверка всех данных от головки кадра до содержимого данных
1) CRCH: верхние 8 бит проверки CRC16
2) CRCL: более низкие 8 бит проверки CRC16
Содержание данных:
ID(4 байта)
CMD(1 байт)
Данные (7 байт)
Отправьте информацию о параметрах указанного идентификатора
ID3 ~ ID0
0x00
ST (время отправки)
0x80
Автоматическое отключение отчетов
4,5 концентратор реагирует на данные команды настройки:
Заголовок рамки
Адрес шлюза
Тип
Длина нагрузки
Нагрузка
CRC16 проверка
0x25
ID3
ID2
ID1
ID0
0xXX
LEN_H
LEN_L
Данные
CRC_H
CRC_L
Пример: 2501 00 08 000100 01 01CF 05ID, тип и проверка различных команд ответа настройки отличаются, а остальные данные одинаковые
Заголовок рамки:0x25
Адрес:Шестигранный, высокий байт спереди
Тип:0xXX:
Длина:Длина части данных, высокий байт находится спереди
Нагрузка:Содержание данных
Проверьте:CRC-16 ($1021) проверка всех данных от головки кадра до содержимого данных
1) CRCH: верхние 8 бит проверки CRC16
2) CRCL: более низкие 8 бит проверки CRC16
B) Загрузка данных
Данные (1 байт)
1: отправка успешно, 0: отправка не прошла
Датчики коллокации
-
Usage4G gateway for lora XZ-DS sensor
-
Вес логистики0.400
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаthingsend
-
Номер моделиXZ-DSG4
-
Номер Порта1
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Рабочая Частота470mhz default,433/868mhz/915mhz customized
-
Размер логистики - высота (см)6
-
Размер логистики - длина (см)17
-
Размер логистики - ширина (см)16
-
СертификацияNONE
-
ТипLora 4G gateway
