12A высокий ток и высокая мощность 24v19v12v до 5v6v Регулируемый понижающий модуль постоянный ток жидкокристаллический дисплей
Описание продукта::
Этот модуль является регулируемым постоянным напряжением постоянного тока понижающий модуль питания с ЖК-дисплеем. HD дисплей Входное напряжение и выходное напряжение, ток, мощность и статус дисплея. Регулируемое стабильное выходное напряжение и ток. Установите выходной ток для удовлетворения спроса. Его можно использовать как обычный понижающий модуль питания, зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, практичный.
Особенности:
Высокое напряжение стойкий терминал

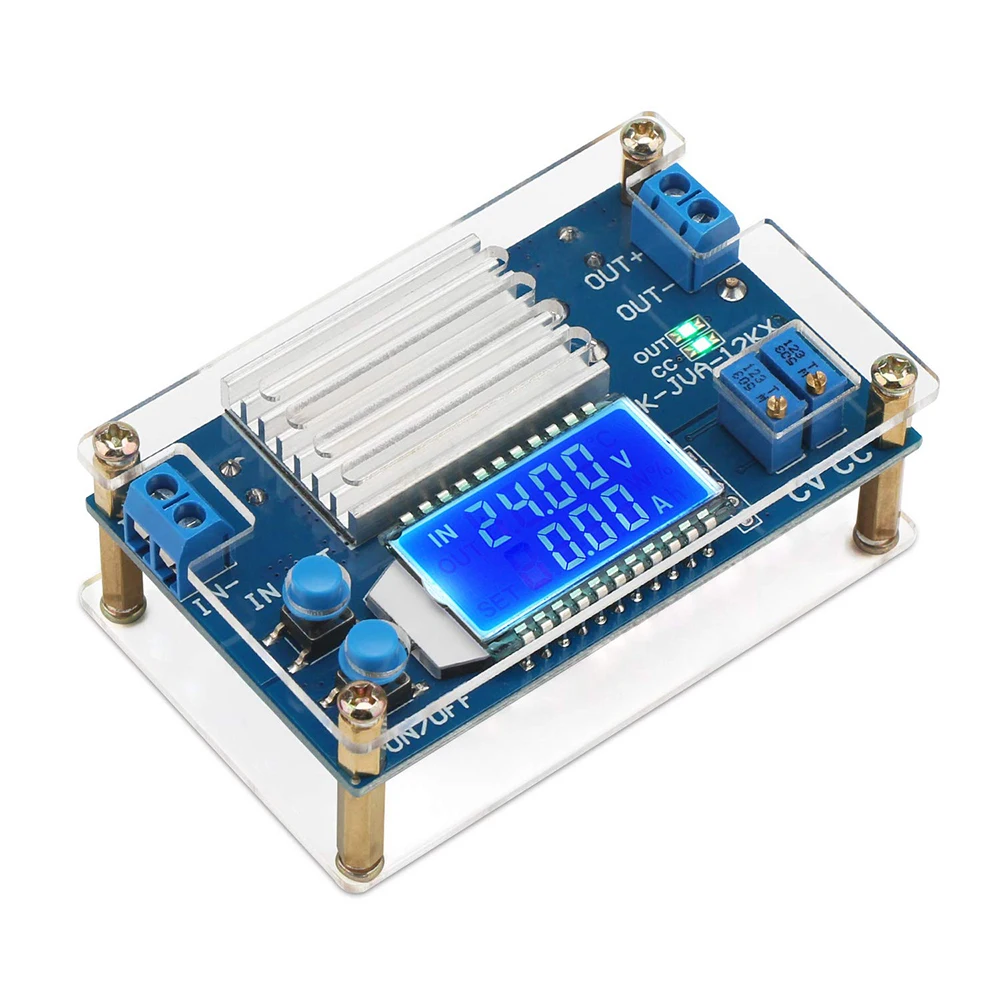

С высококачественной акриловой оболочкой
Поддержка полной инвалидности выход
Поддержка защиты от обратного хода
Поддержка защиты от короткого замыкания
Поддержка защиты от обратного потока
ЖК-экран HD дисплей
Поддерживает функцию зарядки
Поддержка Выберите выход
Поддержка дисплей Входное напряжение
Поддержка отображения выходного напряжения, тока, питания, индикатор рабочего состояния несколько параметров отображаются одновременно
Высокий ток, низкое тепло
Параметры:
Номер товара: ZK-JVA-12KX
Рабочее напряжение: DC 5,3 V-32V
Выходное напряжение: DC 1,2 V-32V
Выходной ток: 12А (12а нужен радиатор, 8А стабильно в течение длительного времени)
Выходная мощность: 160 Вт (160 Вт нужен радиатор, 120 Вт для 8а)
Диапазон отображения напряжения: 0 -32 в
Точность отображения напряжения: ± 0,5 В
Разрешение дисплея напряжения: 0,05 В
Диапазон отображения тока: 0 -12A
Точность отображения тока: ± 0.3A
Разрешение дисплея напряжения: 0.01A
Эффективность преобразования: около 96%
Рабочий ток: 25mA
Мягкий стартер: Да (выход из строя при высокой нагрузке)
Защита от обратного хода: Да
Защита от обратного потока: Да
Диапазон рабочих температур: -20 ℃ ~ 85 ℃
Диапазон рабочей влажности: 0%-95% относительной влажности

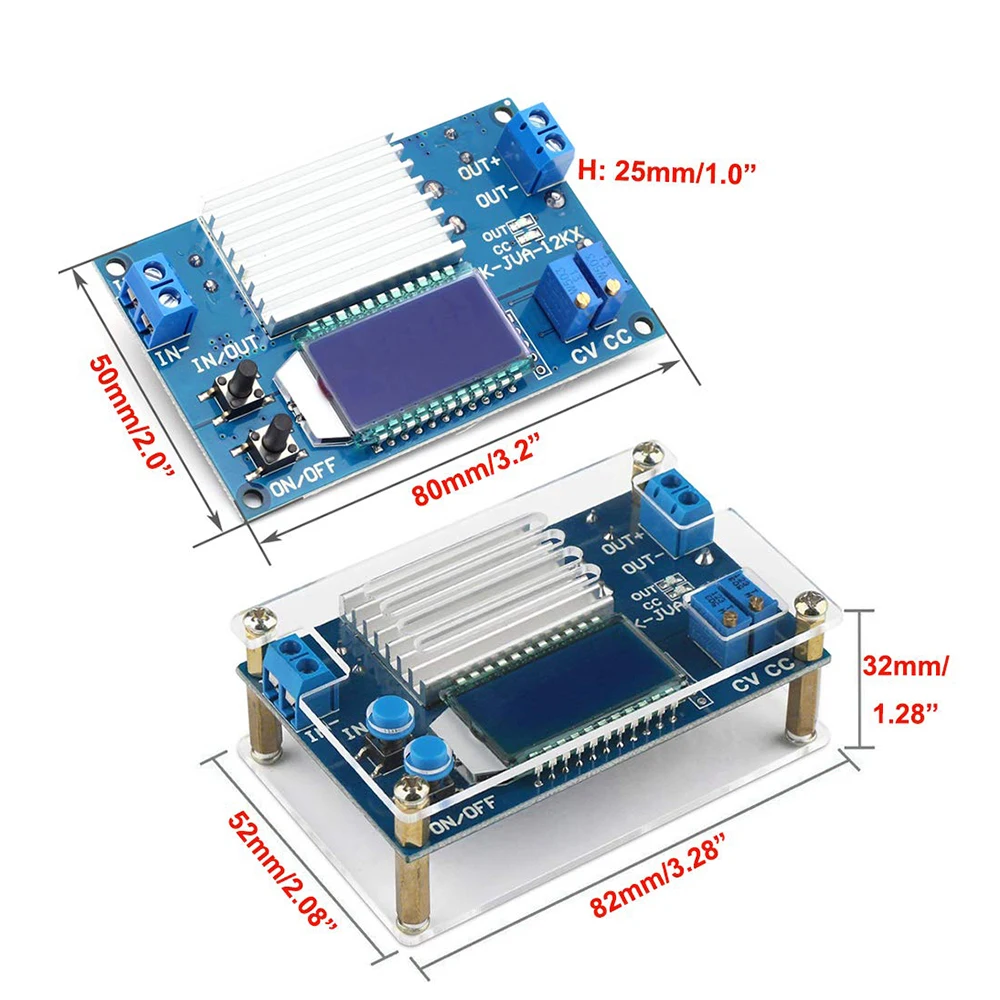

Размер без установки оболочки: 80*50*25 мм
Размер с оболочкой: 82*52*32 м

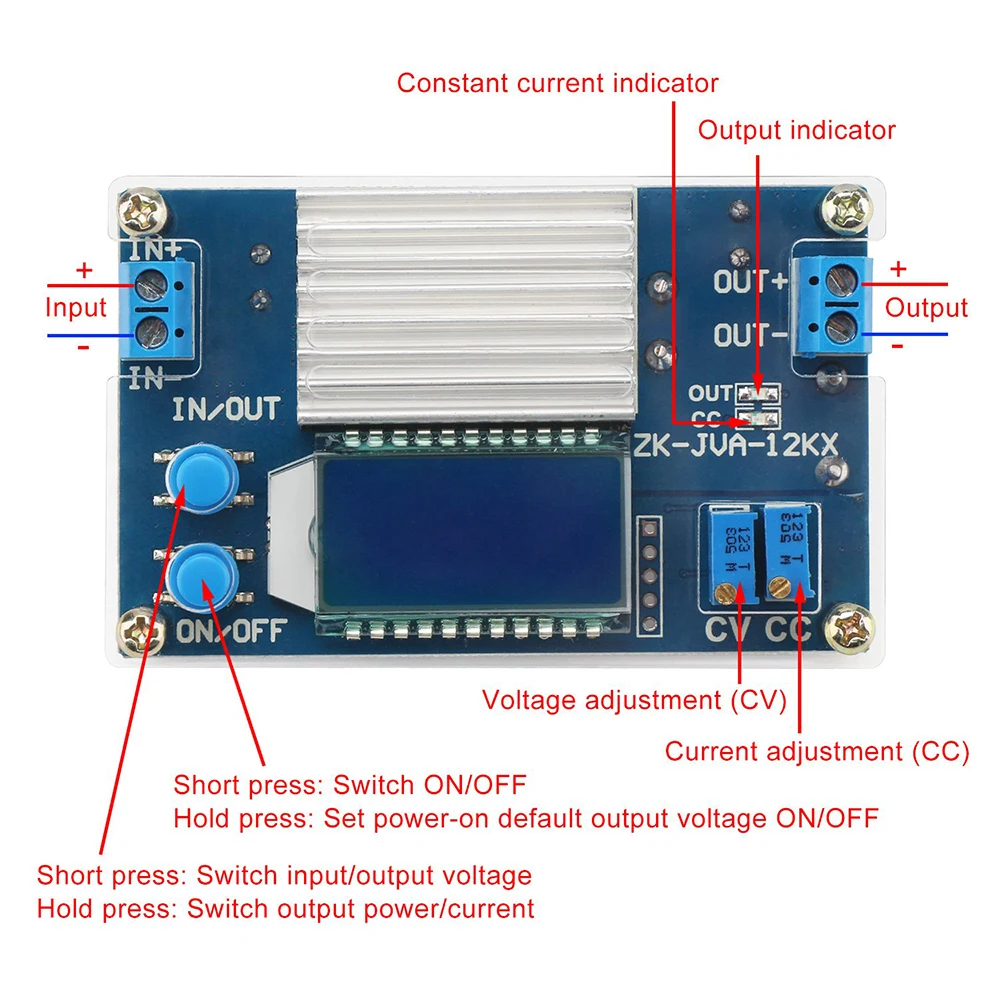

Кнопка/потенциометр/LED Введение:
Длительное нажатие означает, что нужно удерживать нажатие более 3 секунд.
ВКЛ/ВЫКЛ: короткое нажатие, чтобы выбрать выход. Длинное нажатие используется для восстановления настроек по умолчанию.

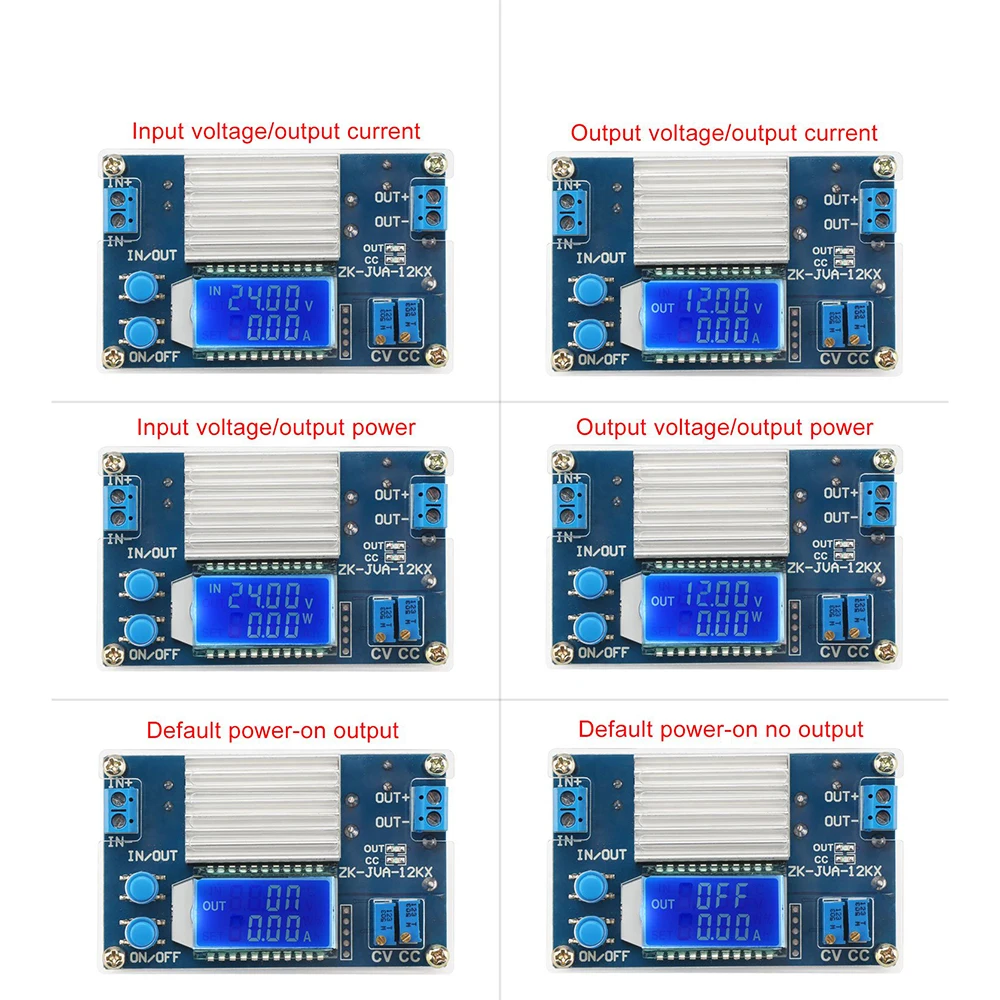

Вход/выход: короткое нажатие для переключения отображения входного напряжения или выходного напряжения. Длительное нажатие используется для переключения отображения выходного тока или выходной мощности.
CV потенциометр: Регулировка выходного напряжения. Увеличьте выходное напряжение при вращении по часовой стрелке.
Потенциометр CC: Регулировка выходного тока. Увеличьте выходной ток при вращении по часовой стрелке.
Светодиод: зеленый светодиод, выходной индикатор. Он включится, когда есть выход на выходном терминале.
CC LED: красный светодиод, индикатор постоянного тока на выходе. Он входит в состояние постоянного тока, когда ток нагрузки достигает заданного тока и включается индикатор постоянного тока CC.
Использование:
Как обычный понижающий модуль питания:
Подключите правое входное напряжение на входном терминале.
Отрегулируйте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями.
Сначала поверните потенциометр CC против часовой стрелки более 10 оборотов.
Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)
Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.
Тестирование и использование (например: Максимальный выходной ток модуля составляет 2А, если на мультиметре отображается 2А. Красный светодиодный индикатор включится, если выход достигает 2А. В противном случае светодиод выключен.)
В качестве зарядного устройства:
Топы: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. Разница напряжения между аккумулятором с недостаточным напряжением и зарядным устройством очень большая. Вызывает чрезмерный ток зарядки даже повреждает аккумулятор. Поэтому необходимо держать зарядку в режиме постоянного тока, чтобы достичь определенного уровня. Затем автоматически переключается обратно на постоянное напряжение зарядки.
Убедитесь в плавающем напряжении заряда и токе заряда аккумулятора. Если параметр литиевой батареи составляет 3,7 в/2200 мА · ч, то напряжение поплавкового заряда составляет 4,2 в, а максимальный зарядный ток-1С, который составляет 2200 мА. Подключите правое входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время установки параметров) Проверьте выходное напряжение мультиметром и Отрегулируйте потенциометр CC, чтобы убедиться, что выходное напряжение достигает, чтобы требуется плавающее напряжение заряда. (Если зарядить литиевый аккумулятор 3,7 в, Отрегулируйте выходное напряжение до 4,2 в) Сначала поверните потенциометр CC против часовой стрелки более 10 поворотов.
Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)
Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда.
Подключите аккумулятор к выходному терминалу и начните заряжать.

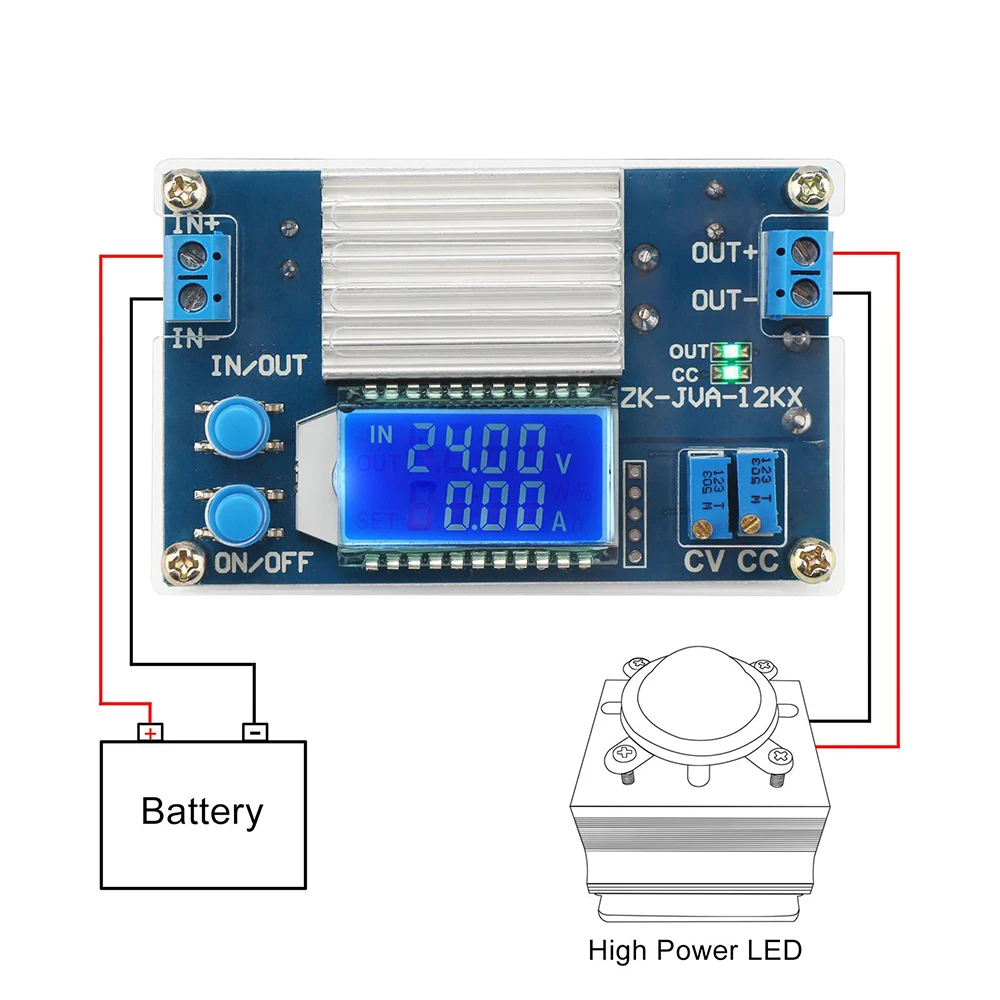

Как высокомощный светодиодный драйвер постоянного тока:
Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.
Подключите правое входное напряжение на входном терминале. (Примечание: Не подключайте нагрузку во время установки параметров).
Проверка выходного напряжения мультиметром на выходном терминале и настройка потенциометра CV для установки выходного напряжения на максимальное рабочее напряжение светодиода.
Поверните потенциометр CC против часовой стрелки более 10 витков.
Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)
Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требованием рабочего тока светодиода.
Подключите светодиод и проверьте.
Примечание:
По умолчанию выходное напряжение и ток составляет около 18 в 7А.
Это понижающий модуль питания, поэтому выходное напряжение должно быть ниже входного напряжения. В противном случае он не будет работать нормально.
Пожалуйста, поверните потенциометр CV против часовой стрелки более 20 витков, если нет выходного напряжения. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.
Пожалуйста, не короткий выход, потому что 7A по умолчанию. Пожалуйста, установите выходное напряжение менее 10 в и поверните потенциометр CC против часовой стрелки более 10 витков. И затем короткий выход для регулировки выходного тока. Входное напряжение должно быть на 0,8 в выше, чем выходное напряжение.
Пожалуйста, подключите вход перед подключением аккумулятора при использовании в качестве зарядки и убедитесь, что выходное напряжение выше, чем напряжение батареи. Рекомендуется последовательный диод анти-обратного потока на входе положительного терминала.
«IN-» и «OUT-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток на выходе.
Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.
Пожалуйста, понижайте выходную мощность, если модуль горячий.
Пожалуйста, прочитайте руководство по использованию и описание перед использованием.
Применение:
Обычный источник питания
Зарядное устройство для аккумулятора
Светодиодный источник питания приводаэ
Инструмент для отображения напряжения
Измерительная аппаратура высокого напряжения
Автоматическая проверка
Для подключения к электросети
PВ комплект входит:
1 * ZK-JVA-12KX 12A понижающий модуль питания с чехлом
