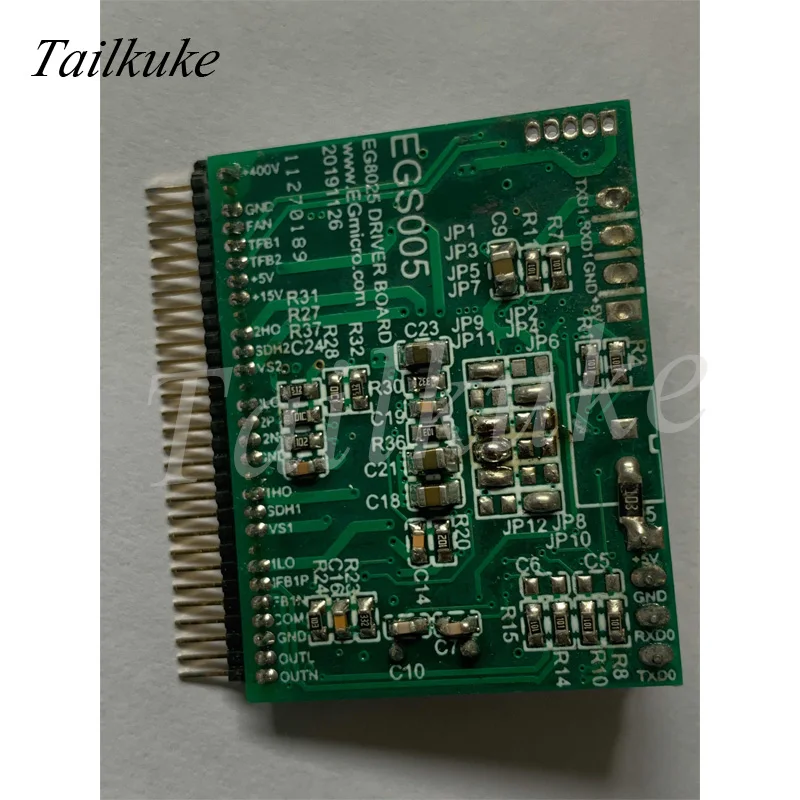

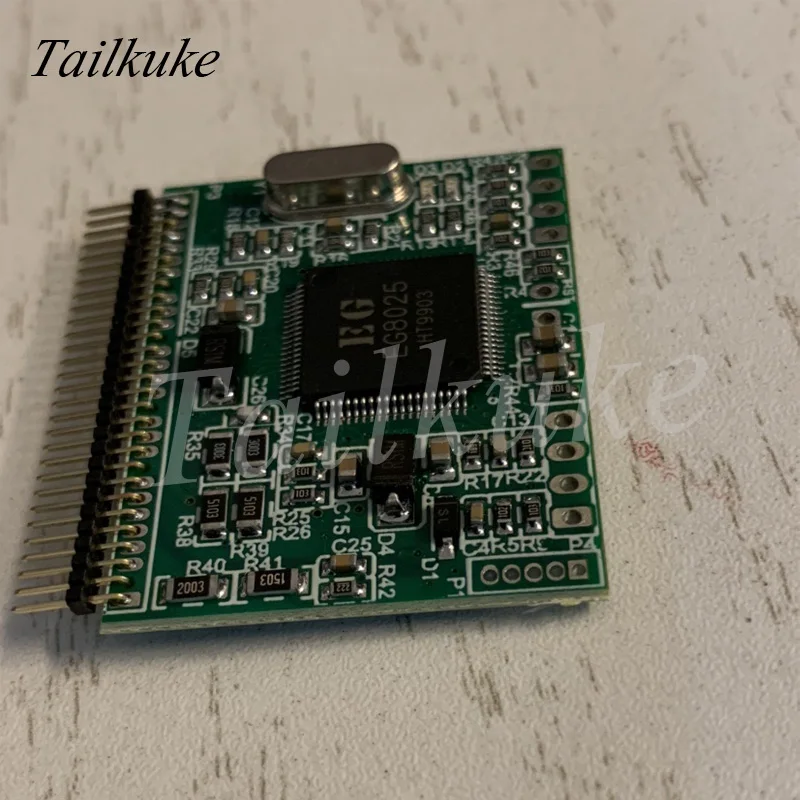

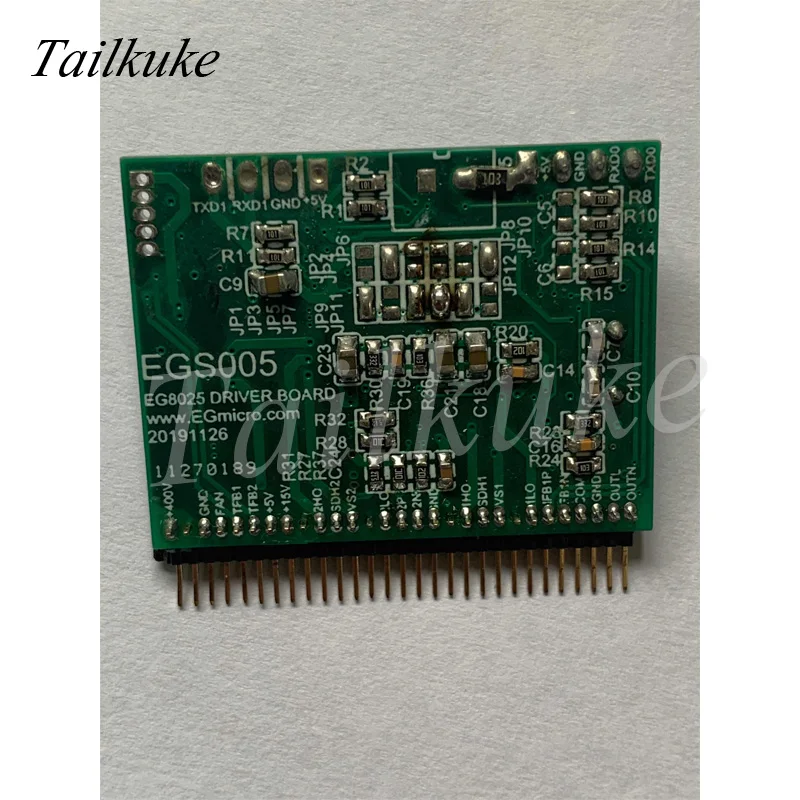

EGS005-это драйвер SPWM на основе схемы чипа EG8025. EG8025-это цифровой и аналоговый чип, интегрированный с режимом тока, с центральным выравниванием ШИМ модуляции и встроенный 600 в полумост высокого напряжения драйвер MOS. Он специально разработан для высокопроизводительных инверторов.
Пластина драйвера EGS005 может реализовывать характеристики искажений формы волны без нагрузки менее 1.5%, искажений формы волны полной нагрузки менее 3% и высокоточного выходного напряжения, который может удовлетворить требования к форме волны инверторной промышленности.
Пластина привода EGS005 обеспечивает Полные функции защиты, такие как защита от перенапряжения и низкого напряжения, защита от пониженного напряжения на выходе переменного тока, сигнализация от перегрузки, индикация защиты от перегрузки, индикация защиты от перегрузки по току, индикация защиты от перегрева и защита от короткого замыкания.
Плата драйвера EGS005 обеспечивает функцию связи последовательного порта UART. Пользователи могут устанавливать параметры конфигурации и функции сброса через последовательный порт, а также считывать состояние работы и соответствующие данные инвертора через последовательный порт.

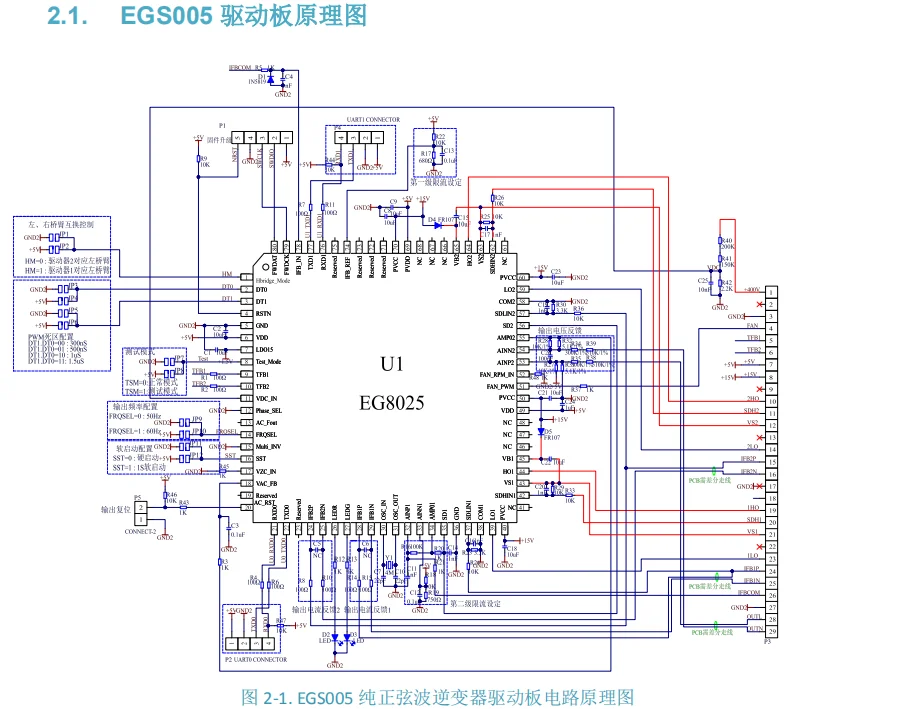

Схема схемы
