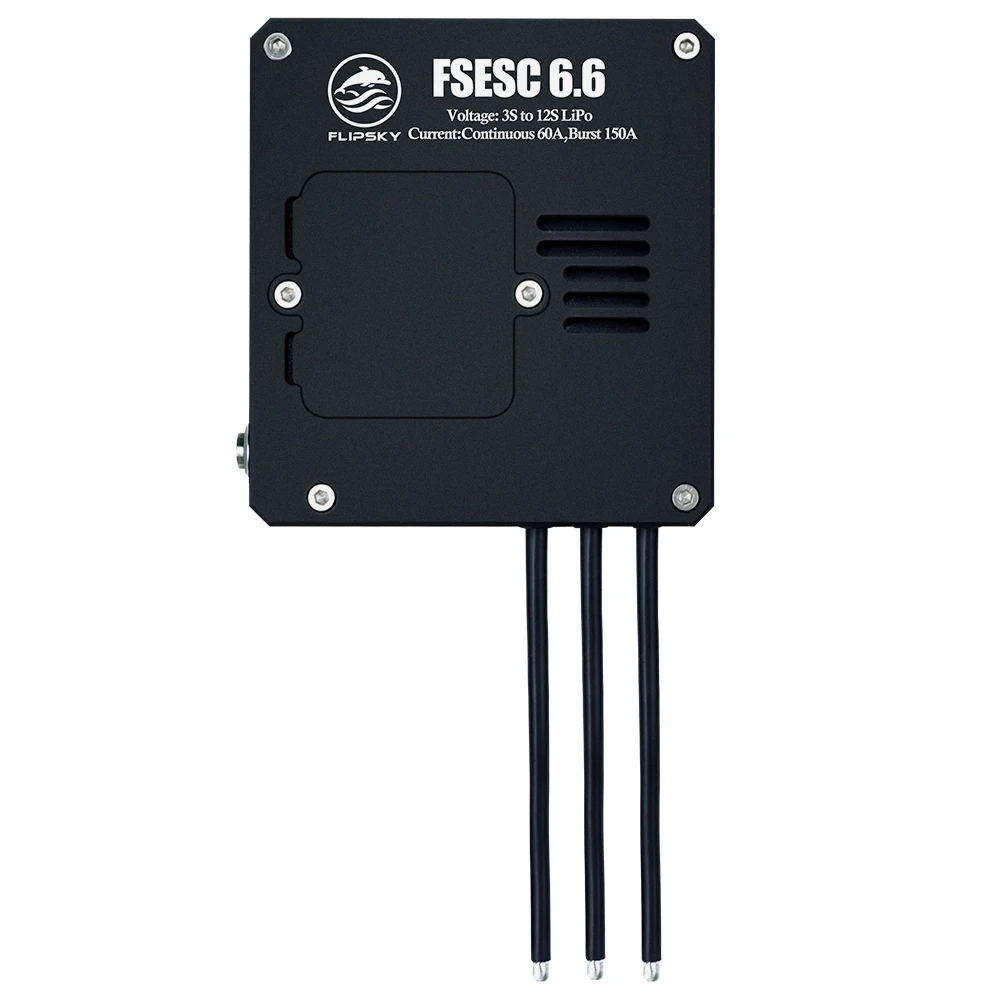

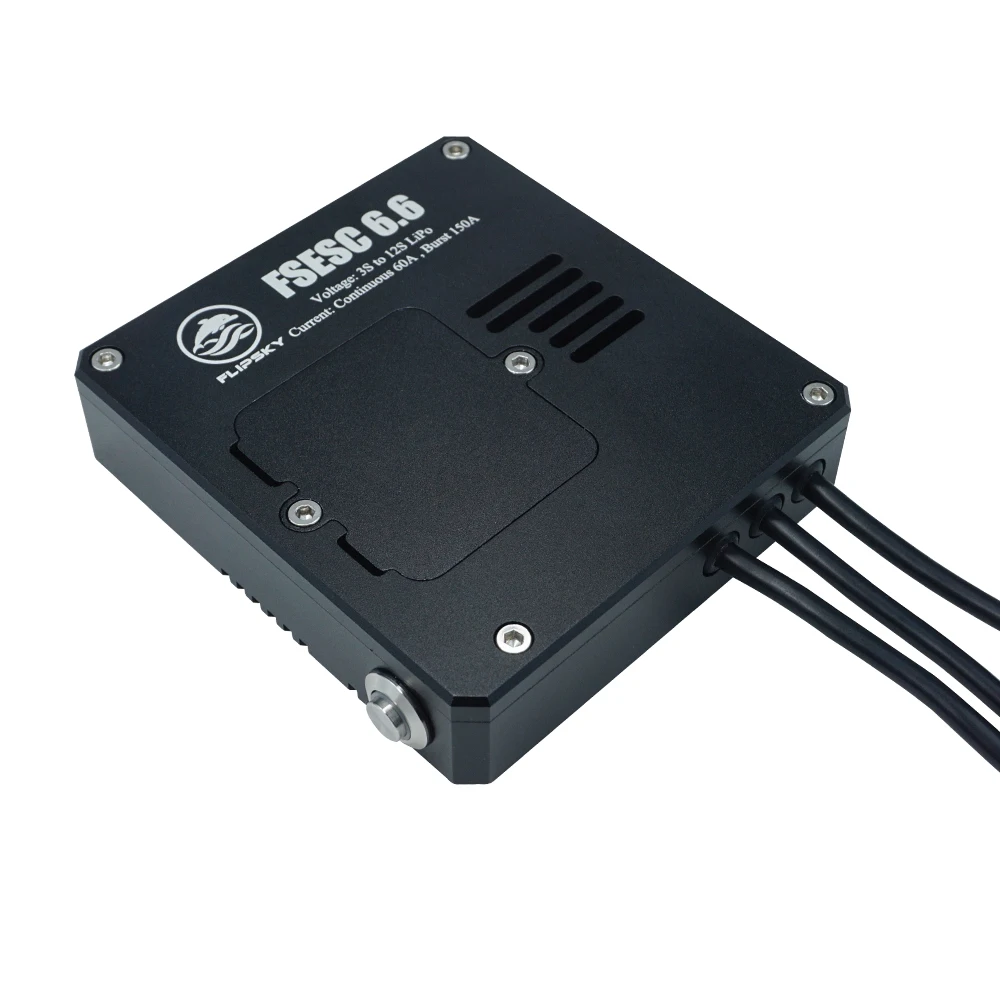

Электрический скейтбордэлектровелосипедробет FSESC 6,6 на основе VESC с алюминиевым чехлом

FLIPSKY FSESC 6,6 Размер

Размер алюминиевого чехла

100 мм * 92 мм * 22,5 мм

Н. В.

380 г (ВключаетЧехол)

Изменения:

1. Преимущество мощности

Для эффективной и безопасной защиты контакта мощности от окисления, вызванного электрическим искровым ожогом, и электронных компонентов интегральных схем от поломки, и для предотвращения возникновения электрической искры, которая может вызвать взрыв, Мы добавили переключатель против искр в переднюю часть источника питания, чтобы максимальный ток пропускал до 300 А. Кроме того, он более удобен в использовании.

Чтобы улучшить фильтр источника питания и стабилизировать напряжение, Мы заменили оригинальные C46 и C47 на большие электролитические конденсаторы с большей емкостью и улучшенным накопителем энергии. Между тем, C37 ,C39 ,C41,C40,C43,C44 были заменены на 10 мкФ 100 в с высоковольтными конденсаторами. Таким образом, изменение напряжения MOS становится более стабильным и эффективным.

2. Преимущества обработки GND на цепи

Для лучшей обработки большого тока GND и взаимных помех между GND цепи MCU и GND цепи NRF, мы добавили три резистора O ohm для лучшего достижения фильтрующего эффекта.

3. Оптимизация выходного источника питания 3,3 В

Заменил чип LM3671 на двухканальный MIC5219-3.3YM5, обновление с оригинального 3,3 В, мА до мА * 2 = 1 А выход, Улучшенное питание для периферийных устройств, между тем, добавив два диодных выпрямителя IN5819 для достижения 3,3 В для защиты от короткого замыкания, замените на конденсатор C9 2,2 мкФ на 10 мкФ и добавьте конденсатор фильтра 4,7 мкФ.

4. Оптимизация выходного источника питания 5 В

Замена Конденсатора C31 2,2 мкФ на 22 мкФ

5. Другая оптимизация

Замена Конденсатора C15 2,2 мкФ на 22 мкФ

6. Оптимизация Mosfet

12 мощных МОП-транзисторов NTMFS5C628NL специально обработаны на тепловыделении и перегрузке по току для достижения непрерывной выходной мощности 60 А и более стабильной производительности.

7. Оптимизация компоновки и процесса PCB

1). Печатная плата имеет позолоченный процесс с 6-слойной компоновкой печатной платы. Толщина каждого слоя медной фольги составляет 3 унции, а общая толщина медной фольги составляет 3 унции * 6 = 18 унций. Между тем, печатная плата увеличивает тепловыделение и процесс обработки перегрузки по току в ключевой части-затонувший люк, что делает общий эффект лучше и имеет больше преимуществ!

2). Схема размера печатной платы более удобна в использовании. Мы объединили коннекторы типа «банан» 4,0 XT60, XT90 и т. д., что делает общий вид более красивым.

8. Алюминиевый Чехол

Алюминиевый чехол из авиационного алюминиевого сплава. Анодированный, чтобы гарантировать хорошее рассеивание тепла, при достижении уровня водонепроницаемости ip65.

Особенности-Измерение тока и напряжения всех фаз-Рекуперативное торможение-Контроль тяги (одинарные и двойные настройки)-Сенсор или датчик меньше работы + гибридный режим-Настраиваемые пределы оборотов, тока, напряжения и мощности-Источник ввода: PPM, имитация, нунчак NRF Nyko Kama-Коммуникационные порты: USB, CAN, UART, NRF, Bluetooth-Кривые дроссельной заслонки и пандусы для всех источников ввода-Отдельные кривые ускорения и тормозной дроссельной заслонки-Бесшовная работа в четырех квадрантах-Скорость двигателя, ампер-часы, количество ватт-часов-Мгновенный анализ данных и чтение через порт связи-Регулируемая различная защита:-Низкое входное напряжение-Высокое входное напряжение-Высокий ток двигателя-Высокий входной ток-Высокий рекуперативный ток торможения (отдельный предел двигателя и входа)-Высокая скорость (отдельный предел в каждом направлении).-Перегрев (МОП-транзистор и двигатель)

Ручная загрузка:FSESC_6.6_Aluminum_Case_60A_MANUAL_20181106.pdf.pdf
