Последнее обновление: 13.03.2022
Технические показатели производительности

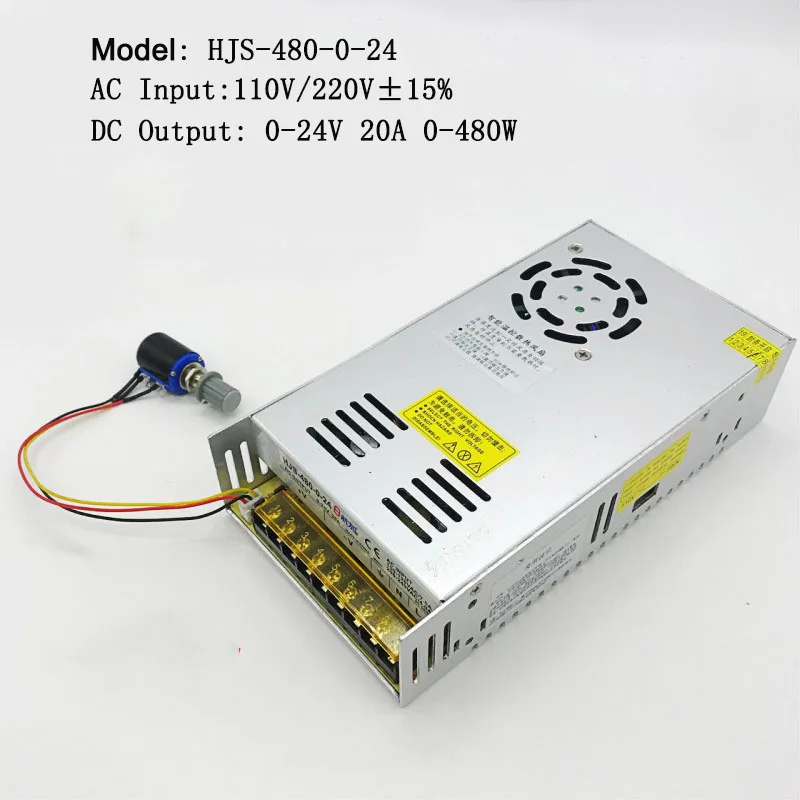

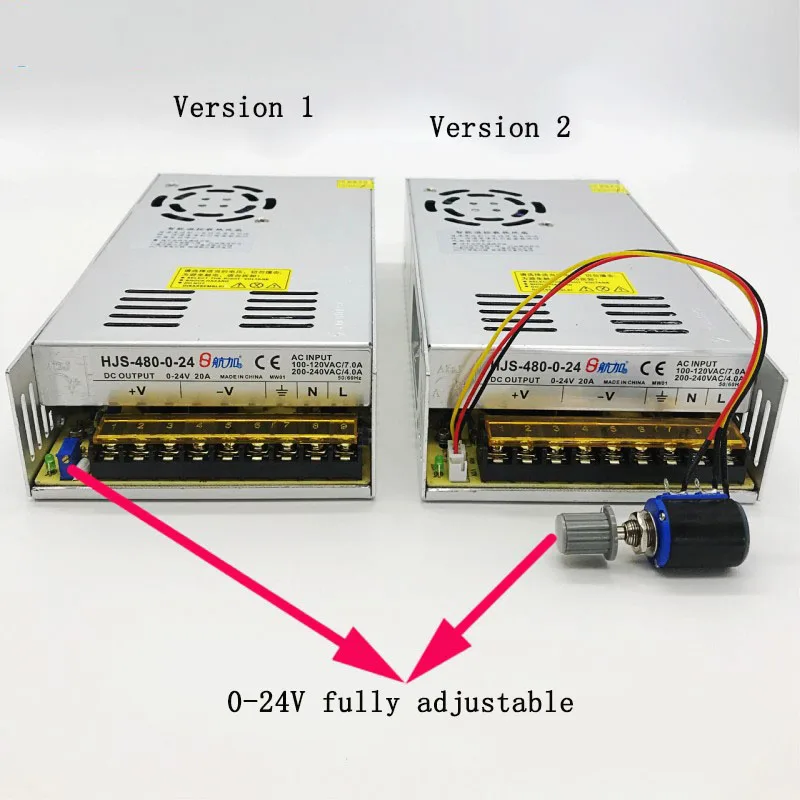

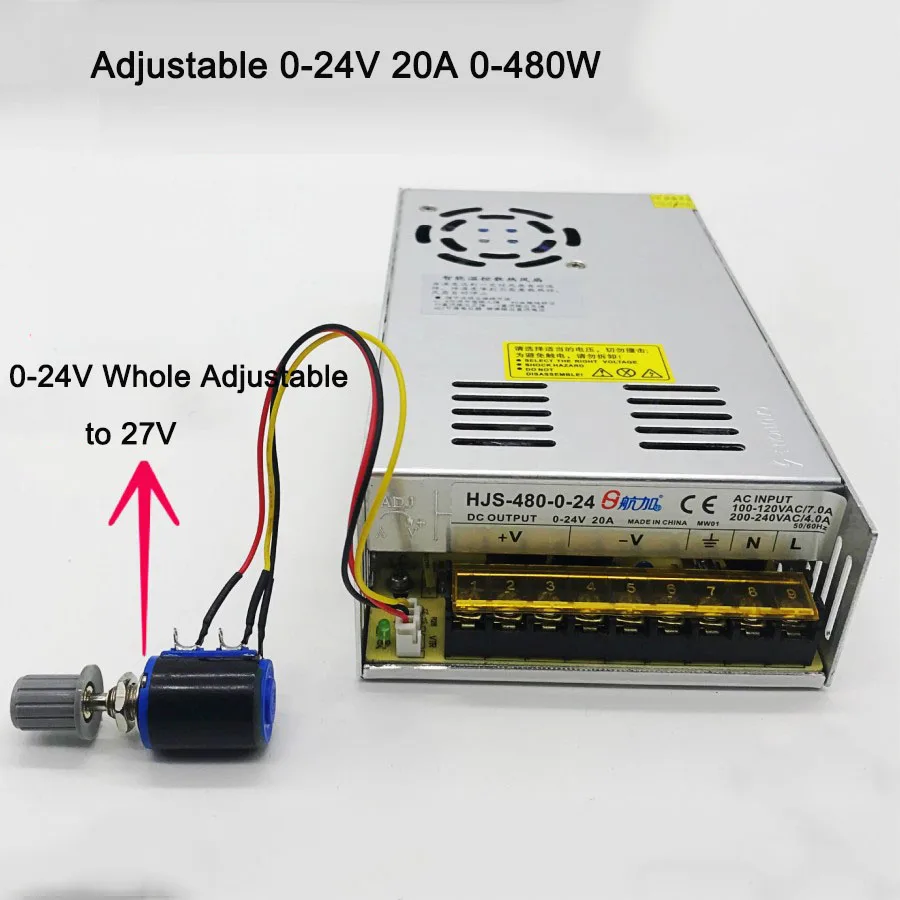

1. Диапазон выходного напряжения: 0-24 в непрерывно регулируется (регулируется до 27 в), выходной ток: 20A 2. Пульсация напряжения: не более 100 мВ 3, эквивалентное внутреннее сопротивление регулятора: не более 0.O5Ω 4, с коротким замыканием, защитой от перегрузки, функцией автоматического восстановления Входное напряжение: 110В/220В ± 15% Номинальная мощность: 480 Вт Размер изделия: 215 × 115 × 50 мм
Описание
1. В основном используется в различных оборудованиях постоянного тока, регулировании бесступенчатой скорости двигателя постоянного тока, светодиодный плавный Диммирование, регулирование скорости химического гальванического покрытия, тест на научные исследования, студенческий эксперимент и т. д. и широкий спектр использования. 2. Обратите внимание: независимо от того, какое напряжение установлено на несколько в, максимальный ток составляет 20А, ток не регулируется, фактический ток определяется нагрузкой). Может использоваться любое устройство менее 20 А, и не может использоваться устройство больше 20 а тока 3. Особое внимание: при использовании индуктивной нагрузки, такой как двигатель или вентилятор, пожалуйста, обратите внимание на параметры пускового тока двигателя. Этот параметр не должен быть выше, чем ток источника питания. В противном случае источник питания может быть поврежден. Вы должны выбрать более высокий ток питания или обеспечить мягкую защиту от запуска двигателя. Схема защиты активирована для поглощения тока в минуту.
Технические характеристики
Диапазон входного напряжения ---------- 110 В/220 В переменного тока/47 ~ 63 Гц Пусковой импульсный ток ------------- 20A @ 120VAC (холодный запуск) Диапазон регулирования выхода-± 10% (Номинальное выходное напряжение) Защита от перегрузки ------------------ от 105% до 200% (номинальная нагрузка), самовосстановление Защита от перенапряжения ------------------ от 115% до 135% (Номинальное выходное напряжение) Защита от короткого замыкания -- самовосстановление Время запуска выходного сигнала ≤ 2S @ 120VAC ≤ 1,0 S @ 230VAC Время удержания на выходе -- - ≥ 10 мс при 120 В переменного тока или ≥ 20 мс при 230 В переменного тока Интенсивность изоляции--вход-выход: AC1500V, 1 мин Вход -- Корпус: AC1500V, 1 мин Выход -- корпус: DC500V, 1 мин Рабочая среда- - 10 ° C ~ 50 ° C; 20% ~ 90% RH (без конденсации) Стандарт безопасности-дизайн справки EN/UL60950 EMC standard-design reference EN55022 Class B; EN61000-4-2/-3/-4/-5/-6/-11
