Последнее обновление: 01.03.2022

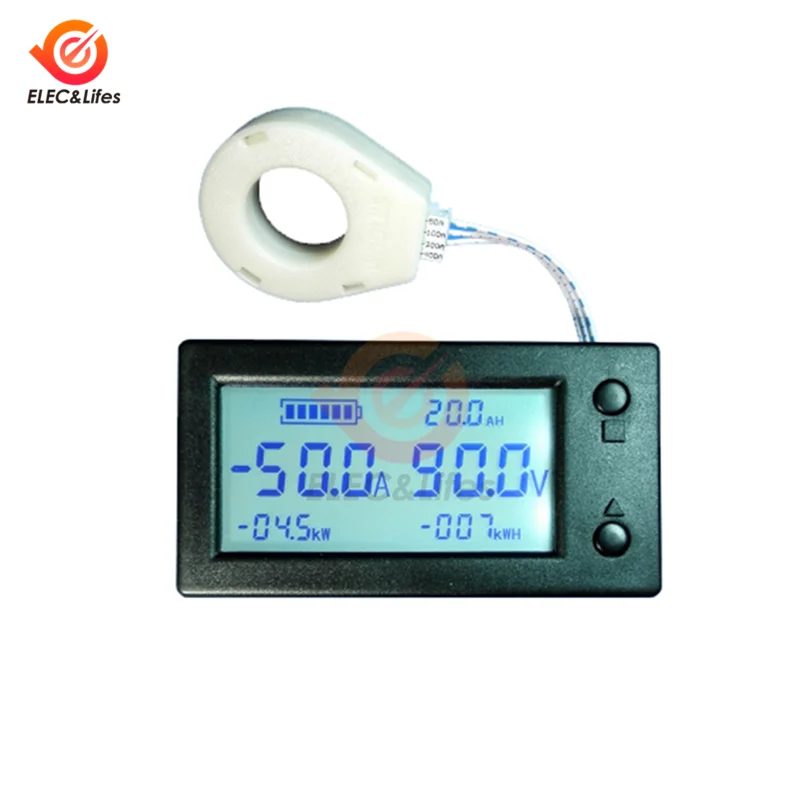

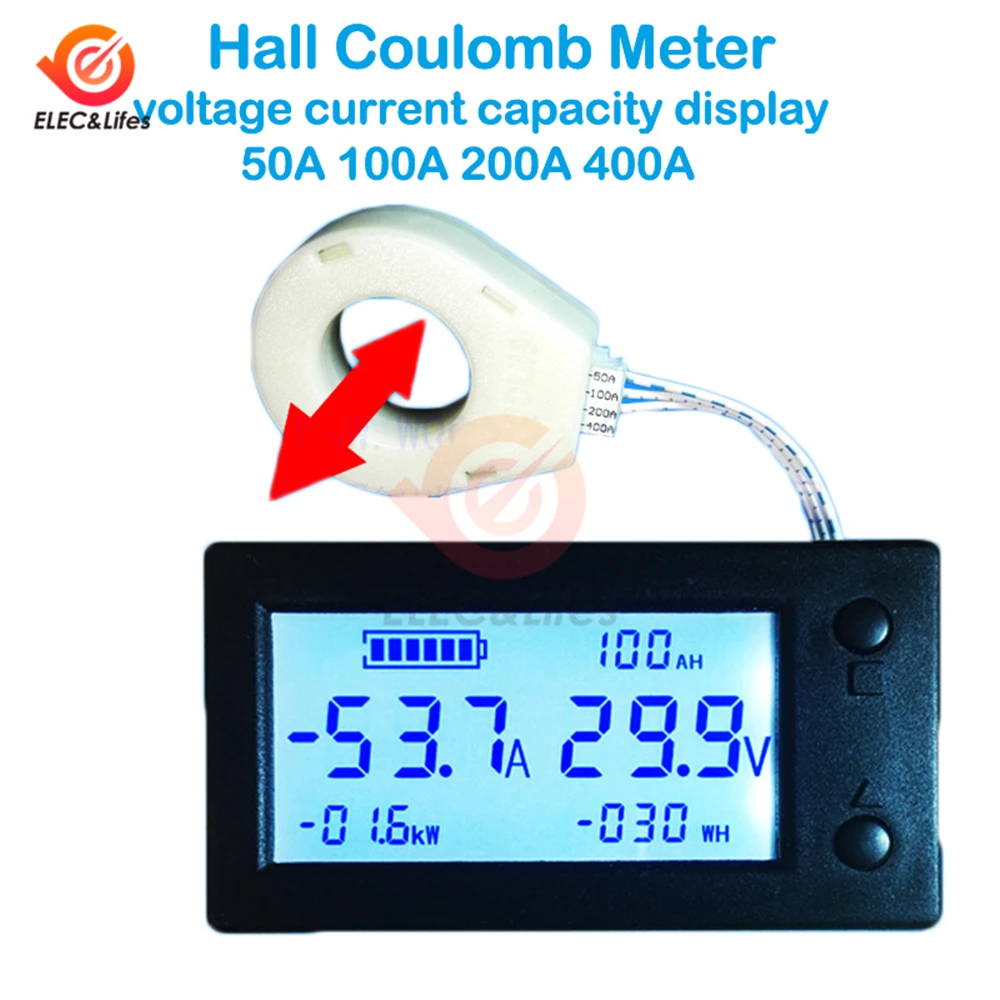

STN LCD зал кулоновый метр Введение:
Кулометр, который использует датчик Холла для измерения, может быть установлен очень просто. Вам не нужно рассматривать проблему электропитания и общего грунта. Вы можете измерить все, что захотите. Использование кулометра зала очень умышленное. Поскольку измерение зала является изолированным измерением, оно не повредит оригинальную цепь, и оно в N раз безопаснее и надежнее, чем общий кулометр шунта.
С помощью STN полноразмерного ЖК-экрана, он может быть четко виден в помещении и на открытом воздухе, ночью, днем и под прямыми солнечными лучами, что может полностью избежать недостатка, не видя четко под солнцем на цифровой трубке. Вся информация отображается на весь экран одновременно. Реальный оставшийся измеритель емкости. Отображение напряжения, тока, мощности, количества электроэнергии и электрической энергии. Подходит для всех видов батарей, свинцово-кислотных, полимерных литиевых батарей, литий-железных фосфатов и т. д. кулоновый метр настоятельно рекомендуется. Он может полностью избежать неудобной ситуации с измерителем емкости с грубой оценкой напряжения и падения мощности, как только будет добавлен дроссель.
Часто задаваемые вопросы:
[1] прозрачные ли эти часы под солнцем?
Ответ: эти часы представляют собой ЖК-экран STN с подсветкой, который хорошо виден ночью или под прямыми солнечными лучами в течение дня.
[2] мне нужен удлинитель?
Ответ: стандартный удлинитель датчика составляет 15 см в длину. Если вам нужно продлить его, вы можете приобрести наш экранированный удлинитель. (Примечание: Этот STN LCD зал кулонов счетчик может использовать только наш экранированный удлинитель, не обычные удлинители)
[3] в эту таблицу уже включены датчики?
Ответ: когда вы делаете эту фотографию, она уже включает в себя: STN LCD метр + Датчик Холла + кабель датчика 15 см + шнур питания 15 см.
[4] использует ли этот счетчик двухпроводную или трехпроводную проводку?
Ответ: Когда измеренное напряжение измерителя находится в пределах DC5 ~ 90 В, поместите красные и желтые провода вместе в качестве положительного провода для подключения к положительному полюсу источника питания, И черный провод к отрицательному полюсу. Это двухпроводное соединение. Когда измеренное напряжение превышает диапазон DC5 ~ 90 в, принимается Тройная проводка, так что диапазон измерения напряжения шире, И ультра-широкое напряжение между DC0 ~ 300V можно измерить.
Спецификация:
Модель: WLS-PVA100 WLS-PVA200
Диапазон измерения тока: 100A 200A 400A
Текущее Разрешение: 0.1A 0.1A 0.2A
Диапазон напряжения питания: DC5 ~ 90 в
Диапазон измерения напряжения: DC0 ~ 300 в
Разрешение напряжения: 0,1 В
Диапазон измерения емкости: 0 ~ 999AH
Диапазон измерения мощности: 0 ~ 999 кВт
Диапазон измерения энергии: 0 ~ 999KWH
Погрешность измерения в таблице: + -1%
Частота обновления: 0.5S время обновления для отображения информации
Размер установочного слота: 76,0 мм * 39,5 мм
Резьбовое отверстие датчика диаметр: Φ20 мм
Рабочий ток при освещении подсветки: 10 мА.
Когда подсветка выключена: 4 мА.
Посылка включает в себя:
1 шт. * STN ЖК-головка
1 шт. * Датчик Холла
1 шт. * 15 см кабель датчика
1 шт. * 15 см шнур питания
Руководство по эксплуатации
1) введение функции
1. Измерьте процент оставшегося заряда батареи (указанное количество ячеек на значке батареи) и количество оставшейся мощности AH.
2. Измерьте величину постоянного тока положительного и отрицательного двунаправленного тока.
3. Измерьте напряжение постоянного тока.
4. Измерьте величину положительной и отрицательной мощности постоянного тока.
5. Измерьте накопленную электрическую энергию в положительных и отрицательных направлениях постоянного тока.
6. Функция мигания перенапряжения, параметры размера напряжения будильника могут быть установлены самостоятельно.
7. Функция мигания при низком напряжении, параметры размера будильника могут быть установлены самостоятельно.
8. Функция мерцания при перегрузке по току, параметр размера будильника может быть установлен самостоятельно.
9. Оставшаяся батарея низкого заряда мигает, и значок батареи будет продолжать мигать, что побудит пользователя зарядить.
10. При зарядке значок аккумулятора и индикатор воды прокручиваются, чтобы указать.
11. Полное напряжение автоматически заполняет функцию емкости аккумулятора.
12. Функция четкого тока.
13. Очистите накопленную энергию.
14. Подсветку можно выключить или включить вручную.
15. Функция хранения данных, питание от аккумулятора, накопленная энергия и т. д. автоматически сохраняются при выключении питания.
16. Изолированные измерения с помощью датчика Холла, безопасны и надежны, просты в установке.
17. Принять STN полный угол обзора ЖК-экран, 360 градусов без мертвого угла. С подсветкой, независимо от того, ночью, днем, в помещении или комнате
Он хорошо виден снаружи и под прямыми солнечными лучами.
18. Ультра-Широкий диапазон напряжения: DC5 ~ 90 в,
2) простые шаги для установки и использования
1. Сначала проводка. Правильное соединение заключается в том, что счетчик colomb отображает положительный ток при разрядке и отрицательный ток при зарядке. Если нет, то вы
Если Датчик подключен вверх дном, вы можете повернуть датчик обратно.
2. Установите параметры. Два параметра: Номинальная емкость батареи AH и полностью заряженное напряжение FU, должны быть установлены. Новая установка
Если ток хорошего счетчика colomb не равен нулю, когда нет нагрузки, ток должен быть очищен, когда нет нагрузки.
3. После подключения кабеля и настройки параметров счетчик не будет сразу отображать емкость аккумулятора. В это время значок батареи и емкость все еще
Если он пустой, вам нужно полностью зарядить аккумулятор один раз, чтобы нормально отобразить оставшуюся мощность. Этот момент требует особого внимания.

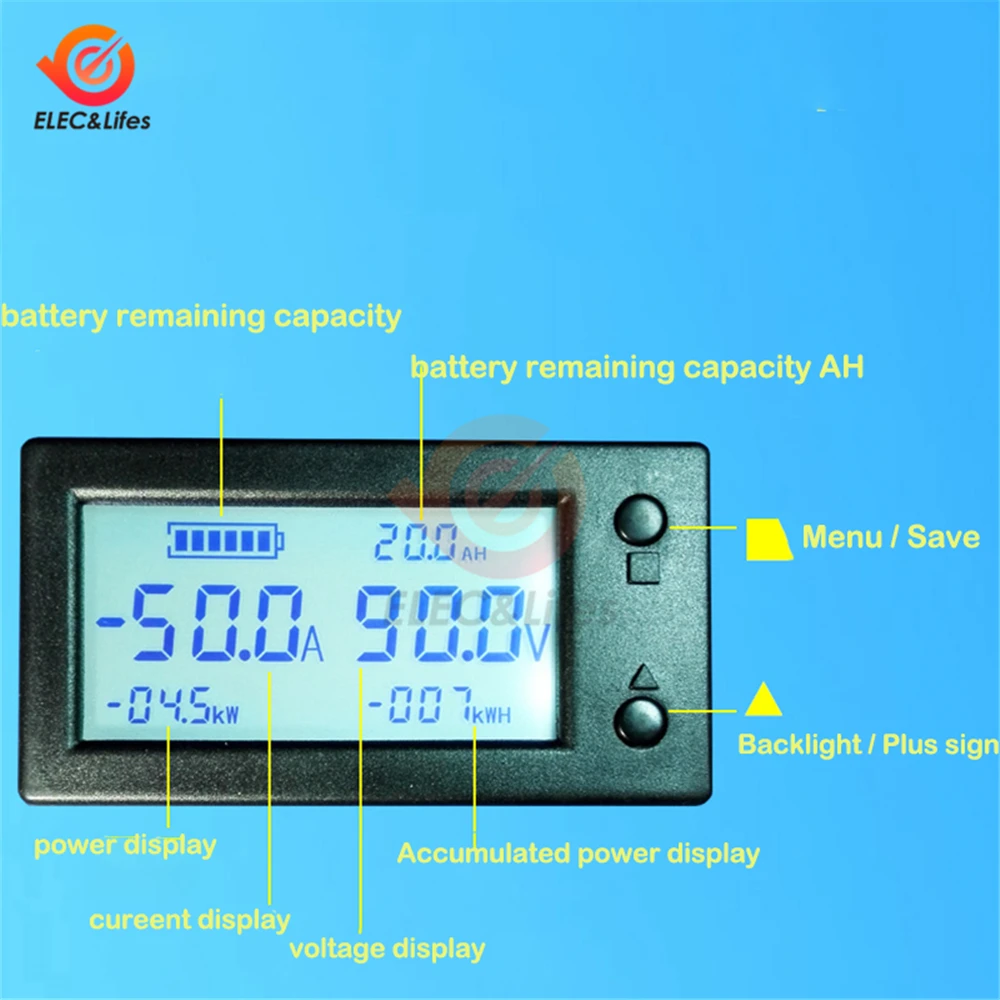

Инструкции по кнопкам
1. Управление Подсветкой:
В режиме ожидания нажмите кнопку ▲, чтобы включить или выключить подсветку экрана, и состояние подсветки будет автоматически сохранено при выключении питания.
2. Чистый ток:
В режиме ожидания, когда нагрузка не загружается, нажмите кнопку ▲, чтобы очистить нулевую точку тока. Если электричество не работает
Если ток не 0, этот метод может быть использован для очистки нуля тока. (Примечание:-Он должен быть очищен, когда нет нагрузки.
В противном случае это будет неточным.) Нет нагрузки, когда нет ни зарядки, ни разрядки.
3. Чистая энергия:
В режиме ожидания удерживайте клавишу ■, а затем отпустите клавишу, чтобы одновременно очистить накопление как положительных, так и отрицательных токов
Положительная и отрицательная электрическая энергия.
4. Задайте параметры: (Примечание: [1] [2] параметры меню-должны быть установлены, другие настройки зависят от ваших потребностей)
В режиме ожидания нажмите клавишу, чтобы переключить меню следующим образом:
[1]
"Ач ХХХ. X "Меню настройки номинальной емкости аккумулятора. Этот параметр должен быть установлен. Этот
Этот параметр соответствует номинальной емкости вашего аккумулятора.
[2] "FU xXX. X "полностью заряжен и автоматически запускается меню настройки размера напряжения. Когда напряжение достигает этого значения,
Мощность счетчика colomb автоматически заполняется и корректируется на 100% полностью. Этот параметр рекомендуется установить, потому что заряд батареи
Эффективность разряда несовместима. Если он не установлен, накопившаяся ошибка в мощности параметра будет накапливаться после многократной зарядки и разрядки.
[3] "HU XXX. X "Меню настройки размера напряжения сигнализации перенапряжения
[4] "LU XXX. X меню настройки низкого напряжения
[5] "HA XXX. X меню настройки размера перегрузки по току
Метод настройки номинальной емкости аккумулятора: (1) в режиме ожидания, короткое нажатие клавиши для переключения в меню «AH XXX». X ",
(2) Первая цифра параметра меню будет мигать непрерывно. В это время короткое нажатие клавиши ▲ и число увеличится на один.
После установки этой цифры, если вы не используете кнопку в течение 5 секунд, она автоматически перейдет к следующей. Мигает цифра. На этот раз
Короткое нажатие клавиши ▲, это число также увеличится на один, и если вы не используете клавишу в течение 5 секунд, она автоматически перейдет к следующей цифре и вспышке.
Вспышка, перейдите, чтобы установить следующую цифру. После установки 4 цифр по аналогии таким образом.
(3) удерживайте клавишу «■» (Примечание: удерживайте нажатие «не коротко»), а затем отпустите клавишу, чтобы сохранить заданные параметры.
В это время меню будет мигать дважды, чтобы попросить пользователя успешно сохранить.
Например: чтобы установить номинальную емкость батареи до 20AH, затем установите этот параметр меню до AH020.0, а затем
После этого, нажмите клавишу ■ и отпустите ее, чтобы сохранить успешно.
Полностью заряжен и автоматически включается Метод настройки напряжения: такой же, как и вышеуказанный метод (1) в режиме ожидания, короткое нажатие кнопки,
Перейдите в меню «FU XX X.X», нажмите кнопку ▲, чтобы задать параметры, и удерживайте клавишу ■, чтобы сохранить настройки
Параметры настроек. (Примечание: Это напряжение рекомендуется устанавливать выше, чем когда зарядное устройство не отключено после полной зарядки аккумулятора
Напряжение, отображаемое счетчиком colomb, на 0,3 В ниже.)
Установите значение перенапряжения сигнала тревоги, значение низкого напряжения сигнала тревоги и значение перегрузки по току по аналогии.
(Примечание: HU XX X.X LU XX X.X
Если три параметра HAXX X.X настроены на 000,0, это означает, что
Выключите функцию мигания сигнализации этого элемента, Заводская по умолчанию выключена.)
Инструкции по проводке:
Счетчик кулонов ЖК-Холла принимает ультра-широкую конструкцию напряжения питания. Головка измерителя имеет трехпроводную систему, диапазон измерения напряжения может быть более
Широкая. Если диапазон измеренного напряжения составляет 5-90 в пост. Тока, его также можно подключить как двухпроводный метод проводки, что делает источник питания более гибким и удобным.
На задней части счетчика имеется в общей сложности три провода, как показано ниже:
[1] черный провод подключен к отрицательному полюсу источника питания.
[2] красный провод подключен к положительному полюсу источника питания (Примечание: диапазон напряжения источника питания DC5 ~ 90 в, а не перенапряжения, В противном случае он сожжет счетчик).
[3] желтый провод подключен к проводу измерения напряжения и должен быть подключен к проводу измеренного напряжения.
