Последнее обновление: 22.05.2022
Примечание: При использовании, пусть шрапнель будет между двумя катушками, не нарочно надевайте катушку
Новая версия антенны заменяет регулировочные винты и вилки на оригинальном jpc-7 И pac-12 с помощью скользящего регулятора, что позволяет легко регулировать стоящую волну, И не трудно отрегулировать винт для регулировки стоящей волны. Теперь просто проведите регулировочный слайдер пальцем.
Справочные данные для регулировки скольжения использование: 14 Мега положение слайдера между 6 и 7 поворачивается на стороне антенны кнута, 7 мегабайт между 7 и 8 поворачивается на стороне алюминиевой трубки
Примечание: При использовании, пусть шрапнель будет между двумя катушками, не нарочно надевайте катушку

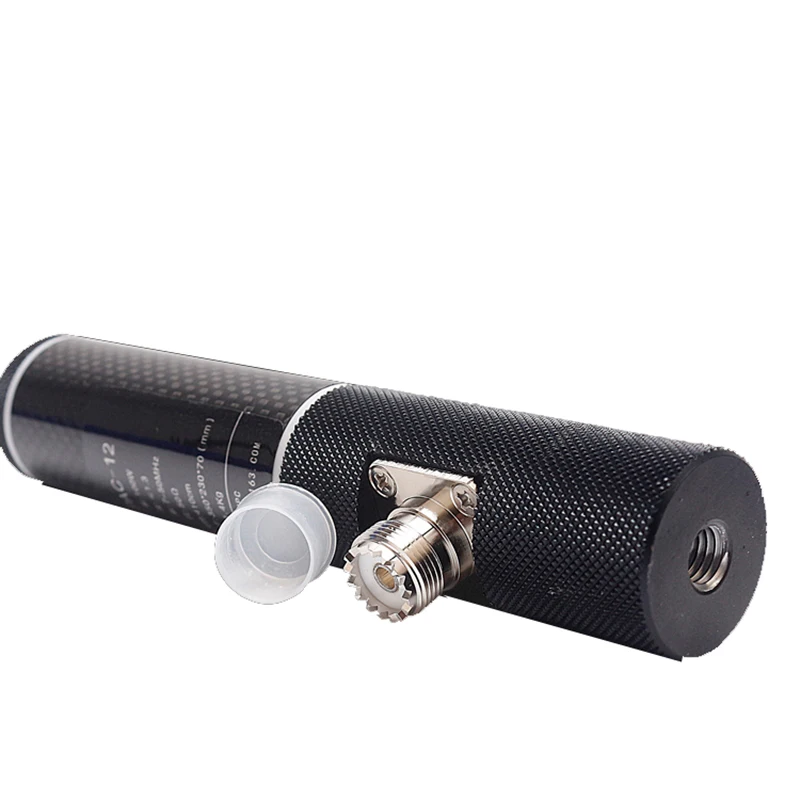

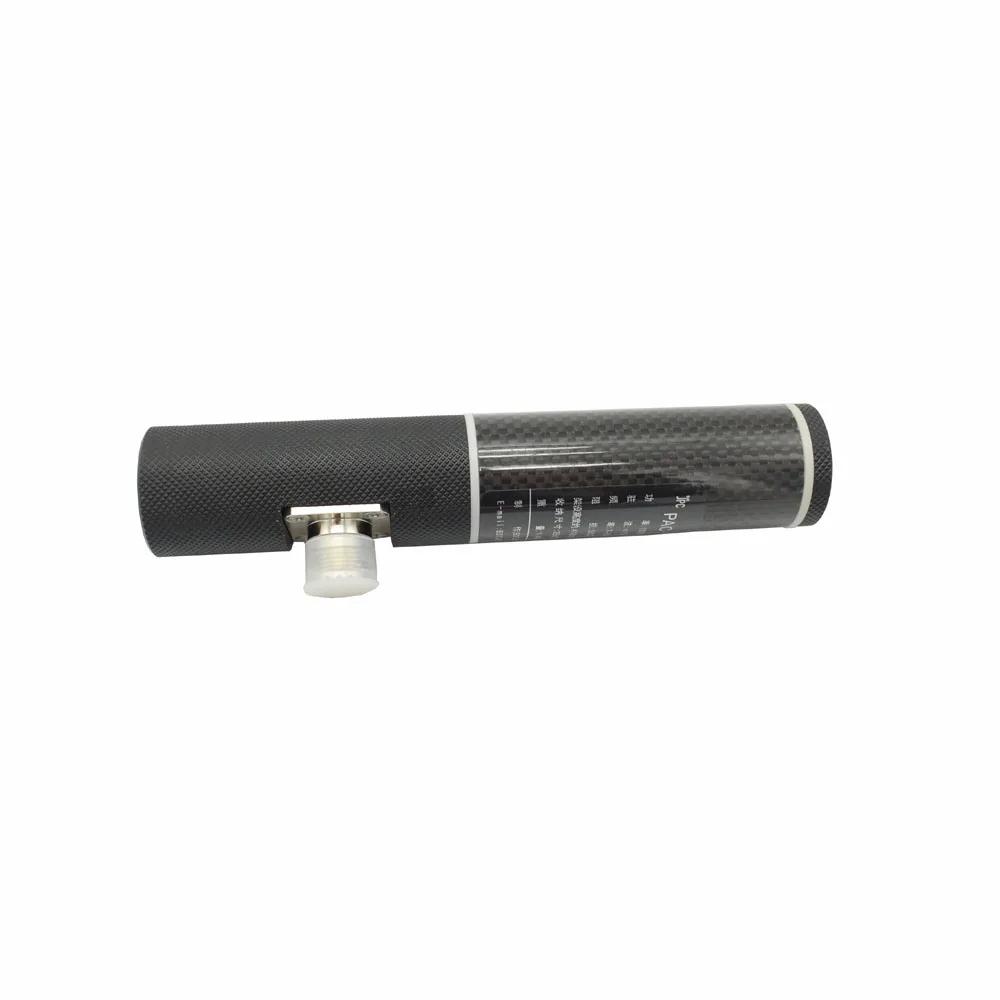

Новое основание PAC-12 заменяет оригинальную трубку ppr трубкой из углеродного волокна, что делает всю антенну более градуированной (без ПИТАТЕЛЕЙ)
Примечание: поскольку соответствие между регулировочным винтом крюка и пластиковой гайкой немного туго, аккуратно прижмите винт плоскогубцами перед использованием, И дважды прикрутите пластиковую гайку к винту.

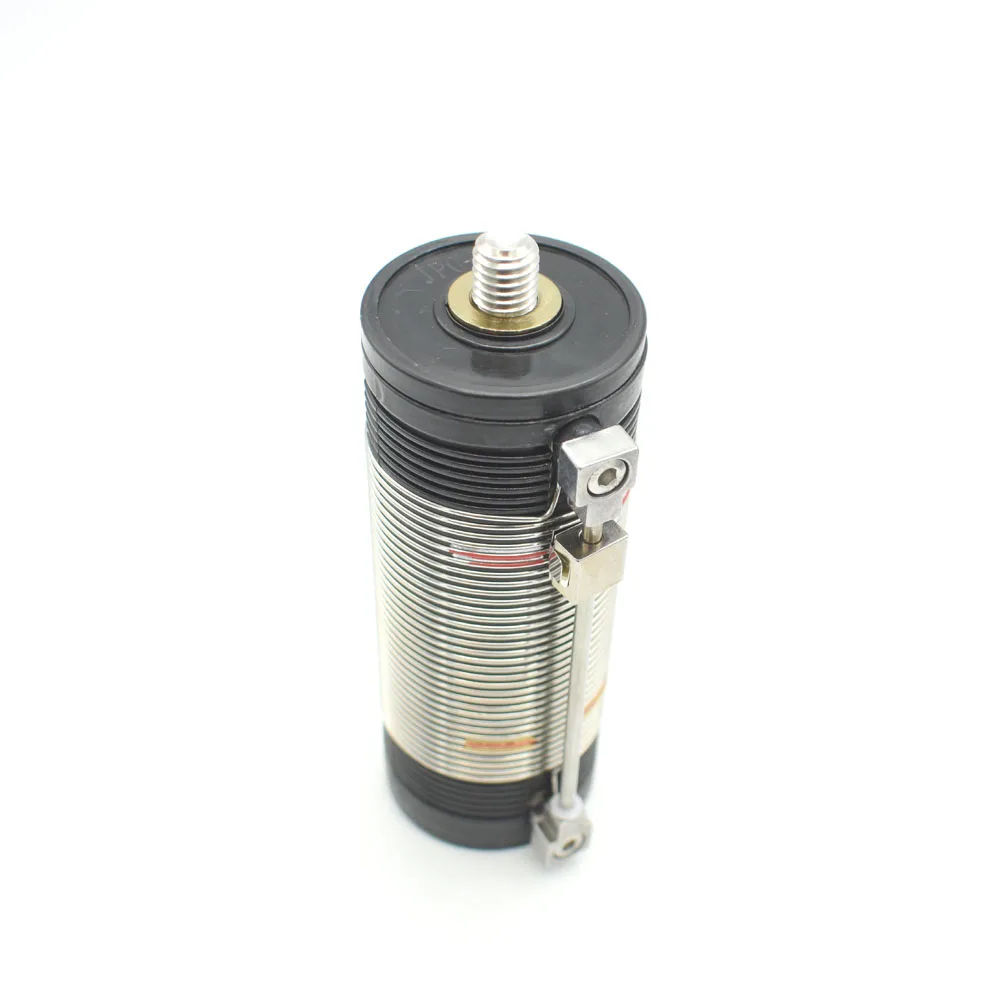

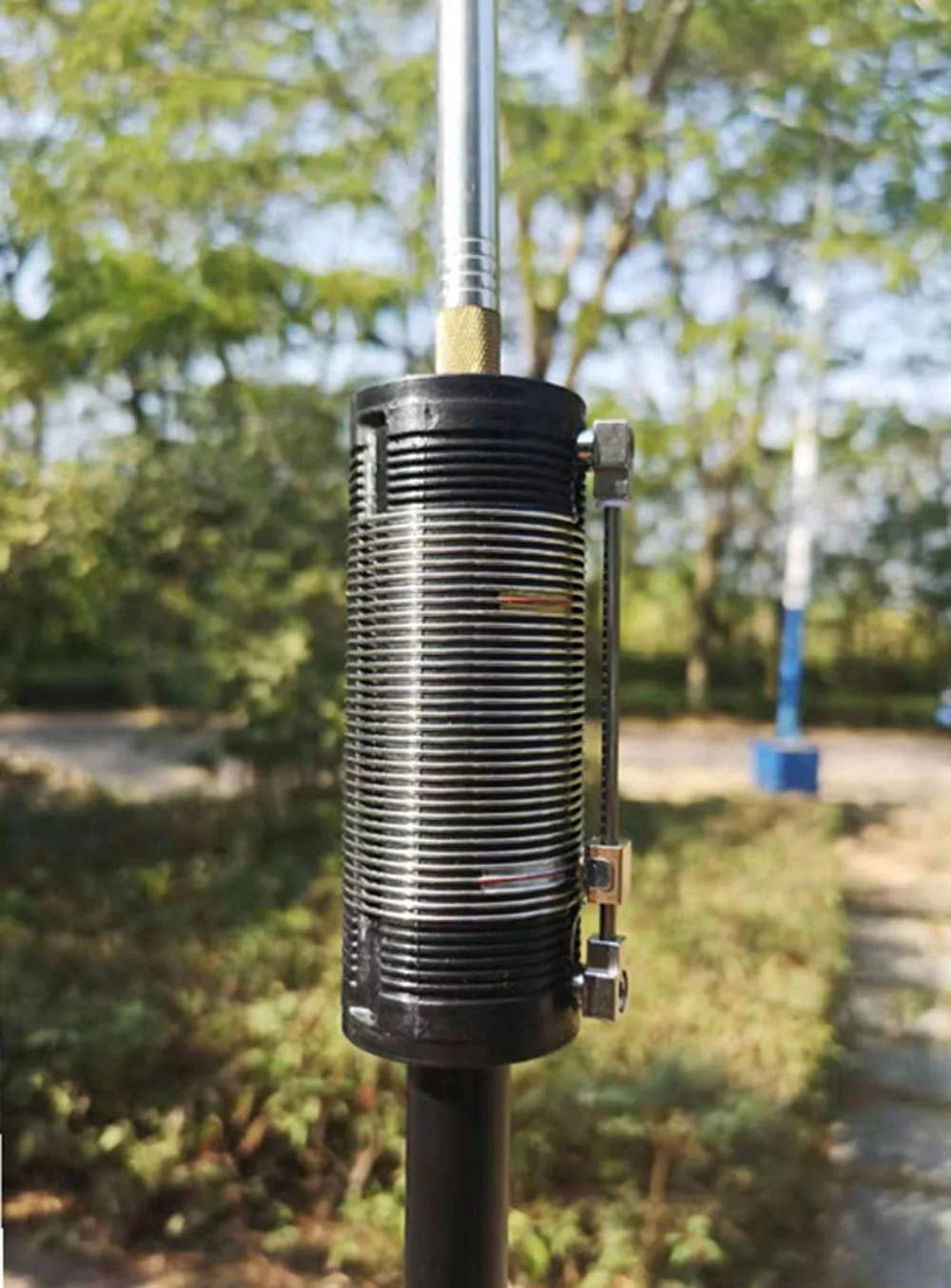

Катушка бобины сделана высечкой. Материал-нейлон, без ppr трубы сделаны вручную. Прочность очень высокая. Катушка в настоящее время раны с 1,0 мм 304 Нержавеющая сталь провод, который имеет высокую прочность и позволяет решить проблему деформации луженая медь провода. Слабость заключается в том, что все винты изготовлены из винтов из нержавеющей стали, а вибрационная алюминиевая трубка пескоструится и окисляется в черный цвет. Обратите внимание, что это не Простой алюминиевый стержень и два винта. Это алюминиевая трубка. Даже если он установлен горизонтально, провисание очень высокое. Маленький, не такой тусклый, как алюминиевый стержень, очень серьезен. Основание окисляется до черного цвета, и изготовленный на заказ 2,5 м нержавеющая сталь штыревая антенна используется для повышенной прочности и сообщения значительно повышается скорость.
Характеристики антенны:
Вес 1-светильник, малый размер и легко носить с собой
2-может легко работать в нескольких диапазонах
3-легко настроить и быстро, один человек может быть настроен в течение 3 минут

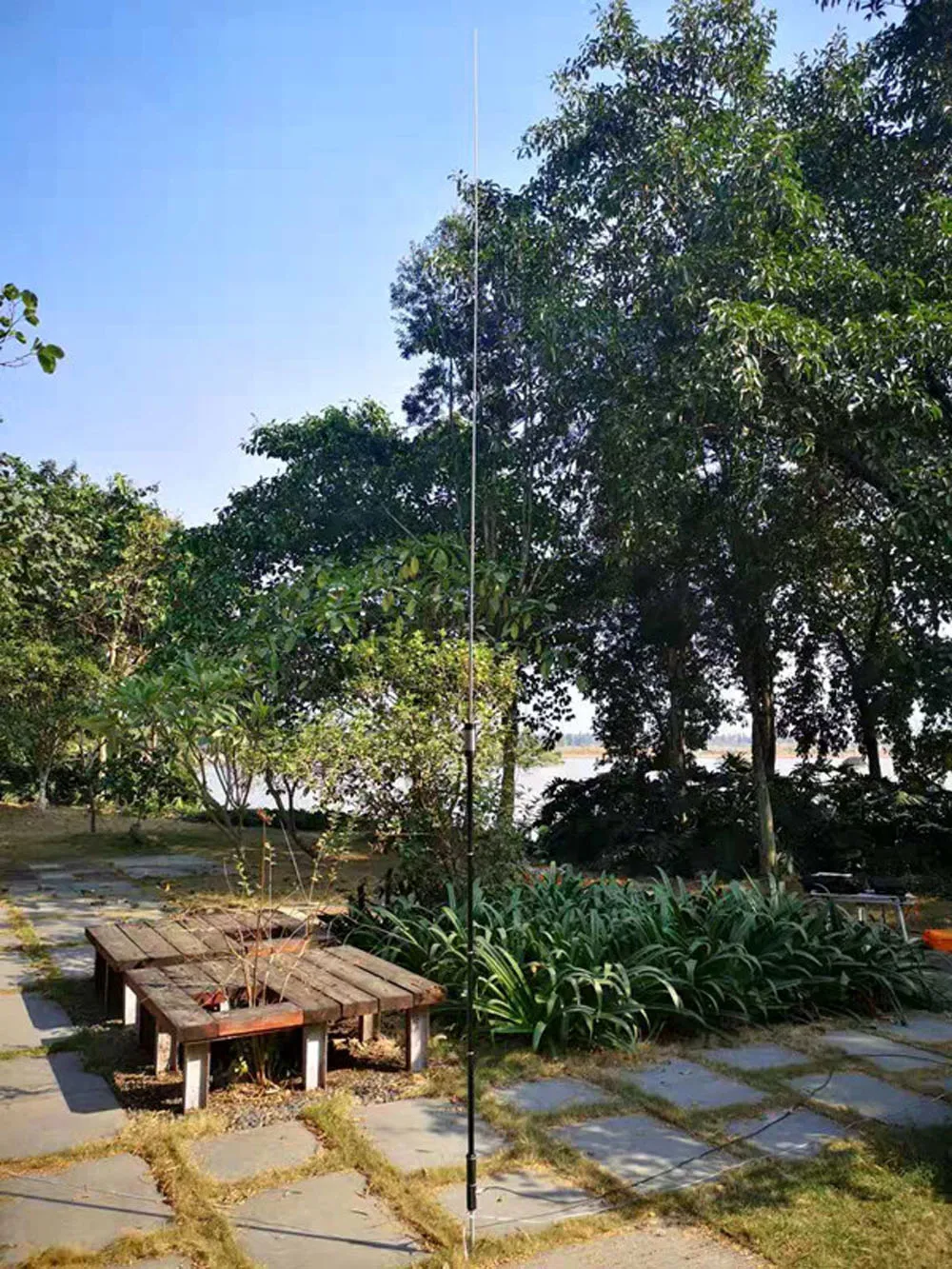

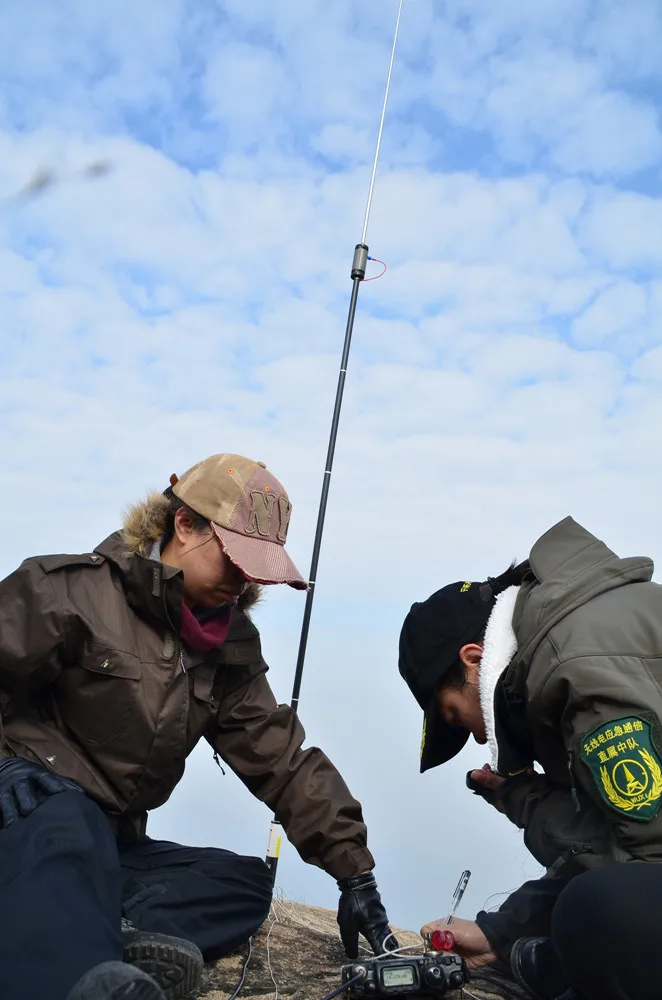

4-очень подходит для полевой стойки, деловой поездки или балкона
5-катушка катушки сделана высечкой. Он изготовлен из неручного автомобиля. Материал-нейлон. Прочность очень высокая. Катушки наматывает с 1,0 мм нержавеющая сталь провод.
6-все винты изготовлены из винтов из нержавеющей стали
7-алюминиевая трубка проникает в черный цвет, основание окисляется до черного, очень красиво и градуировано
8-по индивидуальному заказу 2,5 м нержавеющая сталь штыревая антенна

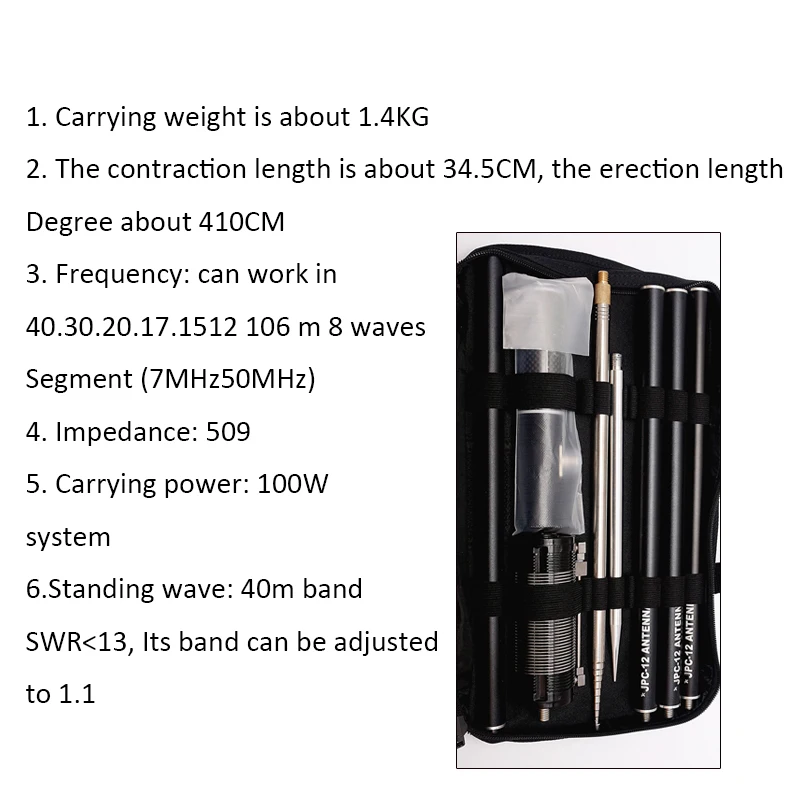

Параметры производительности антенны:
1. Проведение вес составляет около 1,4 кг
2. Длина сжатия составляет около 34,5 см, а длина эрекции-около 410 см.
3. Частота: может работать в 8 диапазонах 40.30.20.17.15.12.10.6 метров (7 МГц-50 МГц)
4. Сопротивление: 50 Ом
5. Мощность переноски: 100 Вт
6. Стоящая волна: 40 м полоса SWR <1,3, другие полосы можно отрегулировать до 1,1

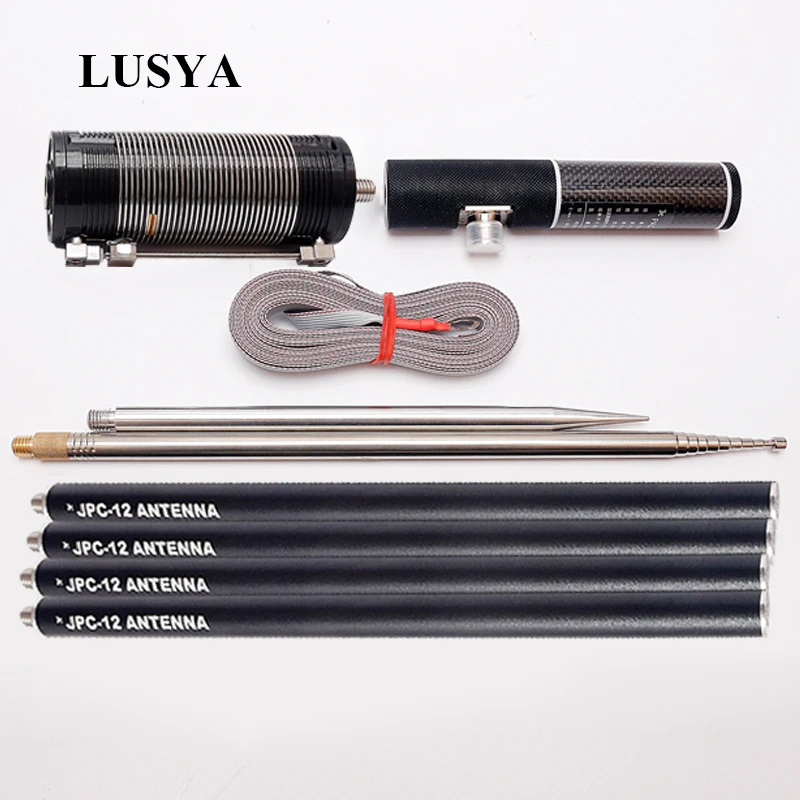

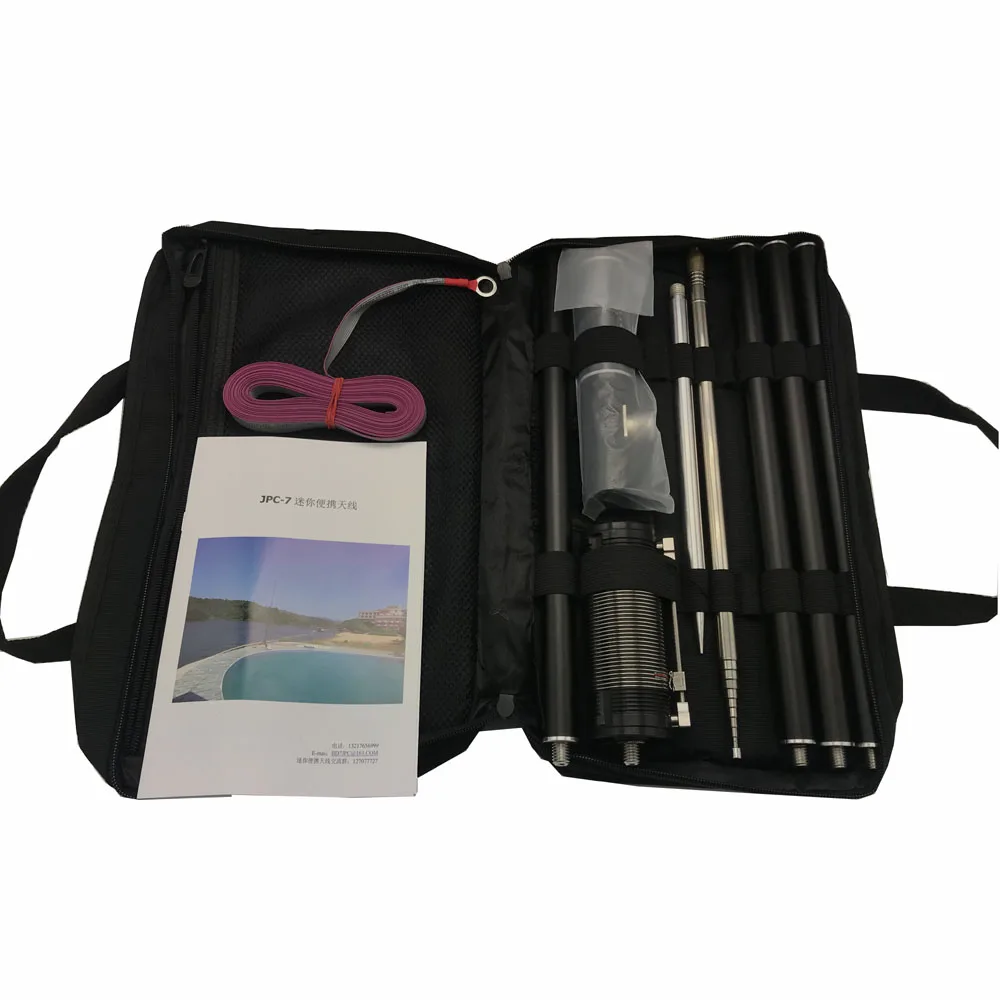

Упаковочный лист:
1. Одна основа из алюминиевого сплава (анодированная на черный)
2. Многополосная аддитивная катушка (40 м-10 м, материал: нейлон, Примечание: Добавление катушки для открытия и изготовления форм, не производство)
3. Один наземный якорь, Размер 10 × 240 мм (не покрыт для поддержания хорошего заземления)

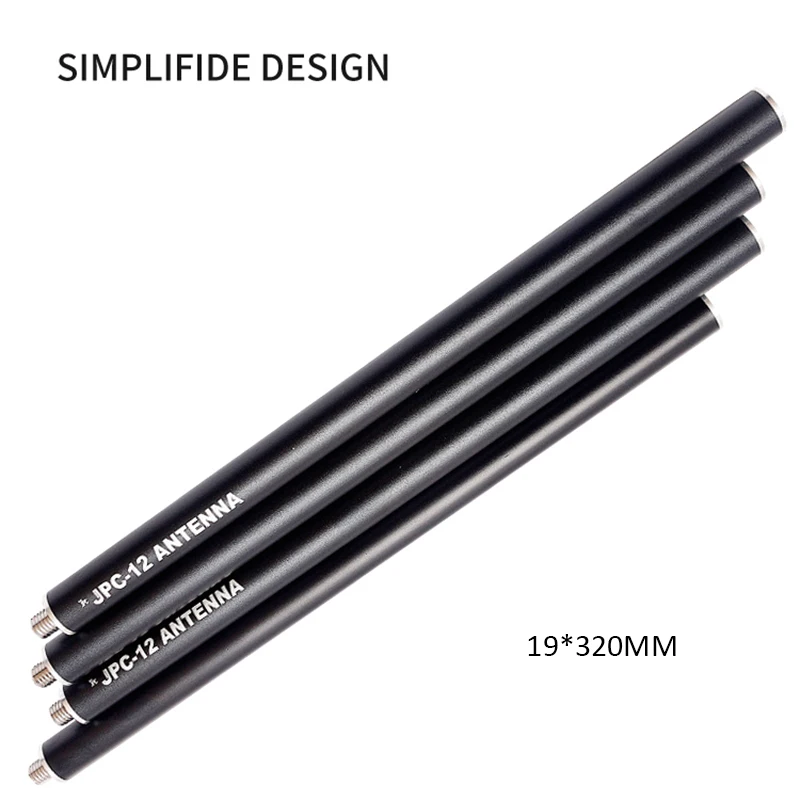

4. Трубы из оксида алюминия 4 (черный), размер 19 × 320 мм (Анодное пескоструйное окисление)
5. Верхний 2,5 м стержень из нержавеющей стали антенна 1 (индивидуальный утолщенный)
6. Один кабель с 2,5 мм Сделано в Китае (регулируемый)
7. 1 комплект крепежных винтов для регулировки ремешка
8. Одна сеть из 10 нитей заземляющего провода (Используйте его по мере необходимости, чтобы оторвать, как правило, Оторвите 3 нити)

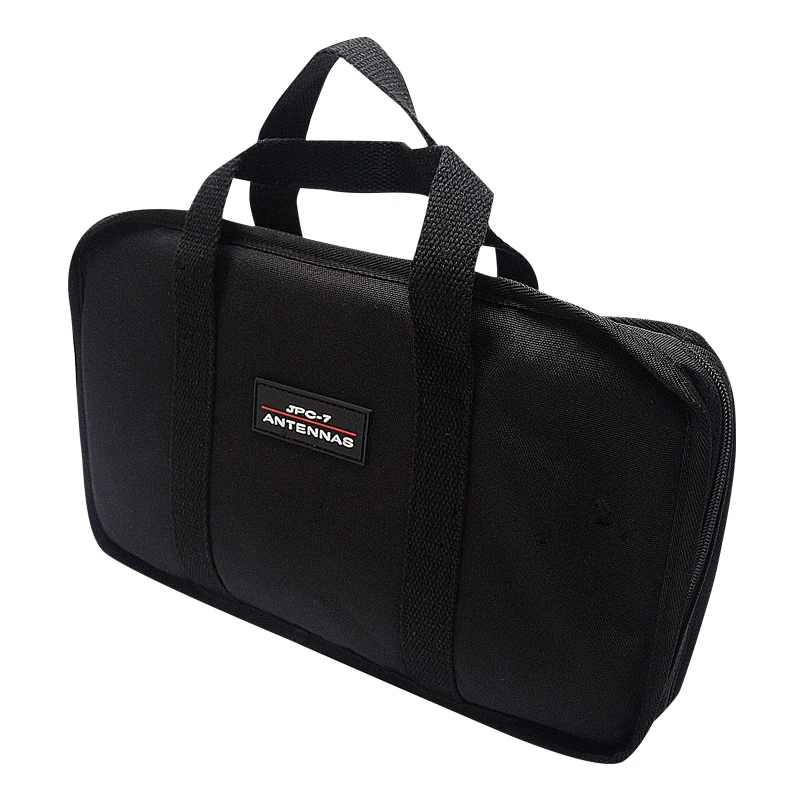

9. Специальная тканевая посылка
Поскольку антенна проста в настройке, а также экономит энергию, она не оснащена бумажными инструкциями.
Меры предосторожности при использовании антенны:
1. Установите соединительное кольцо наземной сети непосредственно на винт наземного якоря и прикрутите его к основанию. Обратите внимание, что шайба затягивается между наземным якорем и наземной сеткой.
Затем есть соединительное сиденье-щит (чтобы предотвратить поцарапание основания при подключении вибратора)-четырехсекционная алюминиевая трубка-зондирующая Катушка-стержень антенны
2. Регулировочный винт с крючком не следует затягивать слишком сильно, потому что катушка изготовлена из луженой медной проволоки, которая мягкая и слишком плотная, затем катушка деформируется.
3. Открывающаяся сторона регулировочного винта с крючком обращена к антенне стержня. В тех случаях, когда регулировочный винт не используется в 40-метрового диапазона, рекомендуется снять его, чтобы предотвратить микросхема с защитой от короткого замыкания катушки.
4. Не обведите кормушки, вы должны включить все кормушки, в противном случае это повлияет на регулировку стоячих волн.
5. Когда стоящая волна регулируется, если есть талант метр, сначала найдите самую низкую точку стоящей волны и посмотрите, является ли Резонансная частота высокой или низкой. Если резонансная частота высокая, антенна короткая, и антенна стержня должна быть удлинена или увеличена. Увеличьте количество витков катушки, Сократите антенну стержня или Уменьшите количество витков катушки
Если нет таланта, используйте собственный стоячий волновой счетчик станции, установите в режиме FM, AM или RTTY, настройте мощность передачи до 10 Вт, нажмите кнопку запуска, отрегулируйте регулятор радиочастоты, найдите в каждом диапазоне частот. Минимальная точка стоящей волны, посмотрите на уровень резонансной частоты, а затем используйте метод привлекательности для регулировки
6. Когда используется наземная сетка, Оторвите 3-4 штуки. Отрегулируйте угол земной сети, чтобы изменить сопротивление антенны.
Справочные данные: 7,050 сбоку близко к алюминиевой трубке, первые 8 витков, вытяжные стержни вытянуты, стоящая волна 1,1
14,270, звуковая катушка со стороны ближе к антенне кнута, шестая петля, штыревая антенна вытягивается, стоящая волна 1,1-1,12
21,4 с 4 алюминиевыми трубками плюс штанговая Антенна 7 узлов + 10 см, стоячая волна 1,2
29,6 Используйте только антенну стержня, все вытягивают и вынимают половину сечения, стоячая волна 1,2
