Описание:
MESR-100 V2 автоматический конденсатор ESR и измеритель низкого Ома
Диапазон измерений от 0,001 до 100,0r, поддержка тестирования цепи.

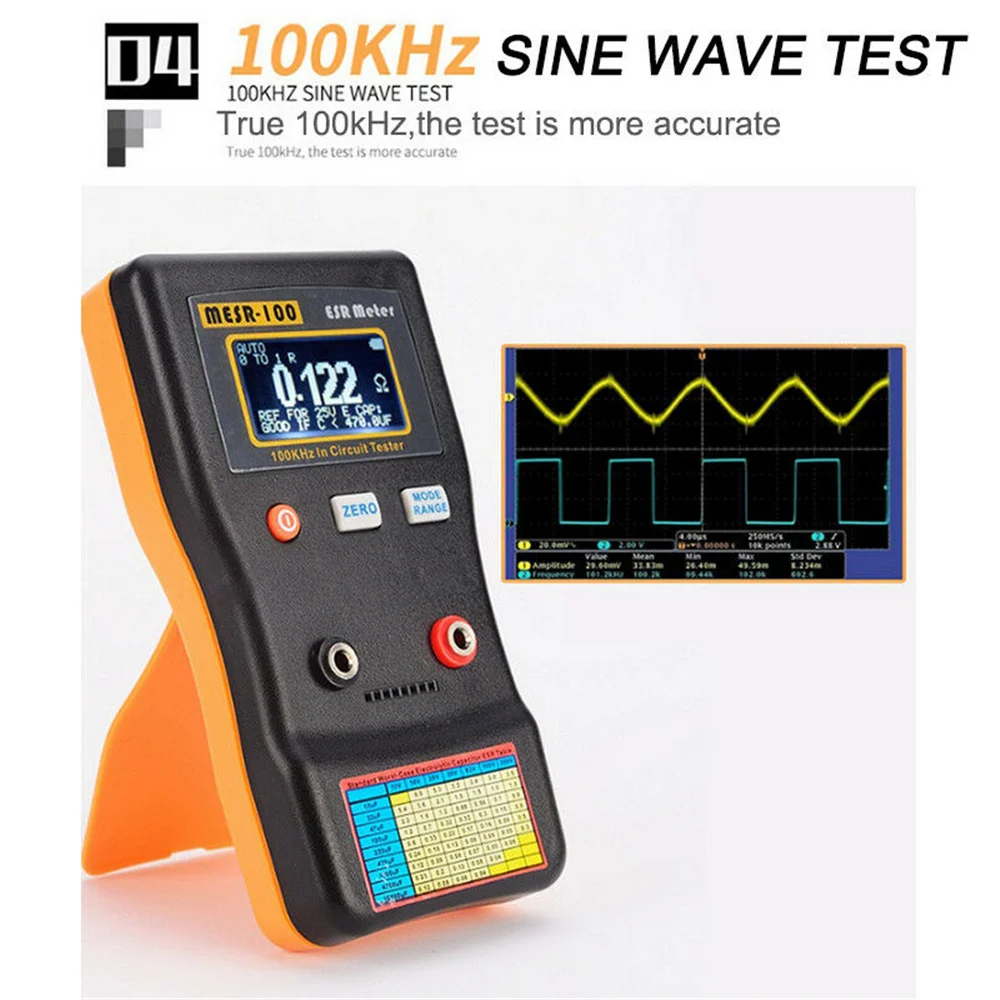

Используйте синусоидальную волну true 100 KHz для измерения значения ESR, которая равна методу тестирования производителя конденсатора.
На рынке существует некоторая техника с использованием метода короткого импульса для тестирования, но значение будет меняться по сравнению с емкостью, а иногда чтение отличается от стоимости производителя.
Что такое ESR конденсатора?
Есть резистор серии внутри конденсатора, с помощью 100 кГц для удаления сопротивления 1/(2 * pi * F * C), сопротивление становится маленьким, затем мы можем измерить значение резистора истинной серии.
Плохой e-конденсатор будет иметь больший ESR и создавать большую пульсацию, а не фильтровать шум. Как правило, большой конденсатор больше 3 ом. Используя эту теорию, мы можем измерить, что конденсатор плохо/поврежден или в хорошем состоянии.
Потому что наш измеритель ESR применяет только менее 15 мВ постоянного тока или пик к пику на хорошем конденсаторе, в результате мы можем использовать его как в тесте цепи. Поскольку это низкое испытательное напряжение, оно не может включить полупроводник внутри цепи под испытанием.

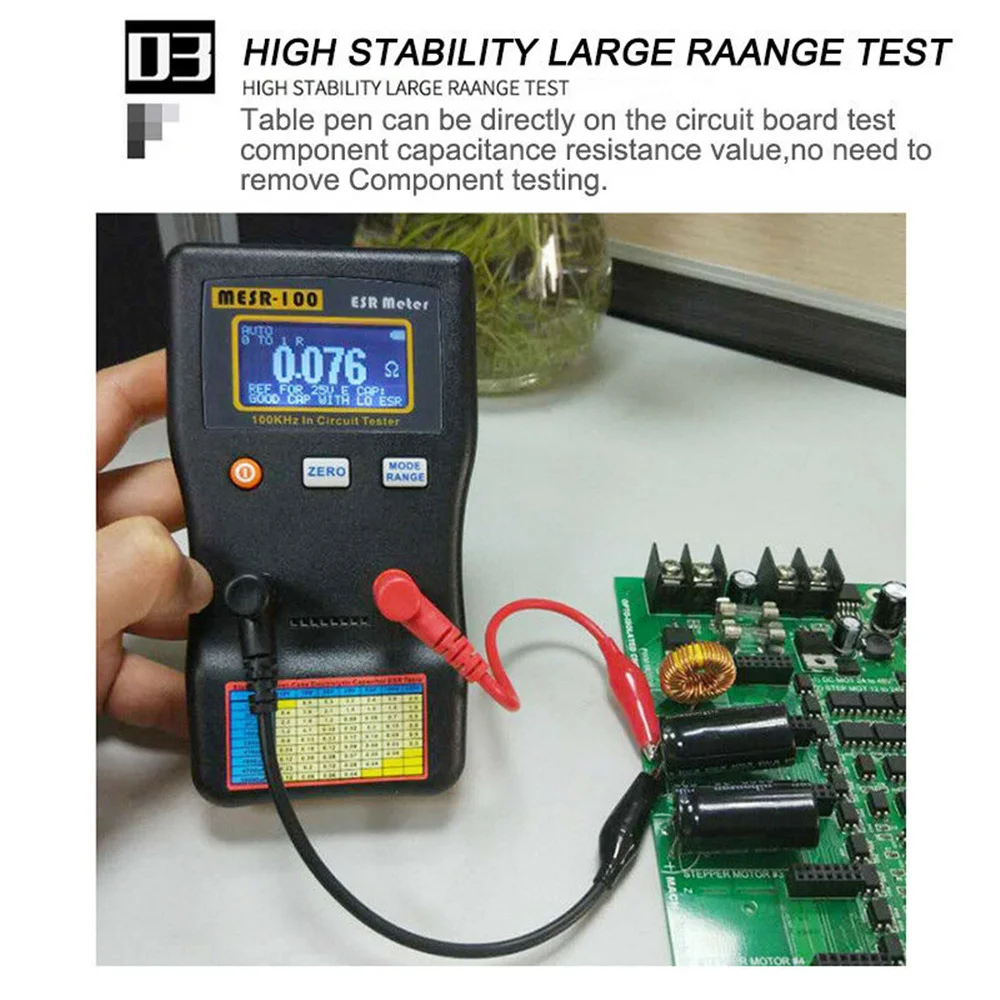

Во время ремонта телевизора, LCD, аудио платы и т. Д. Мы можем в цепи тестирования конденсатор хорош или нет.

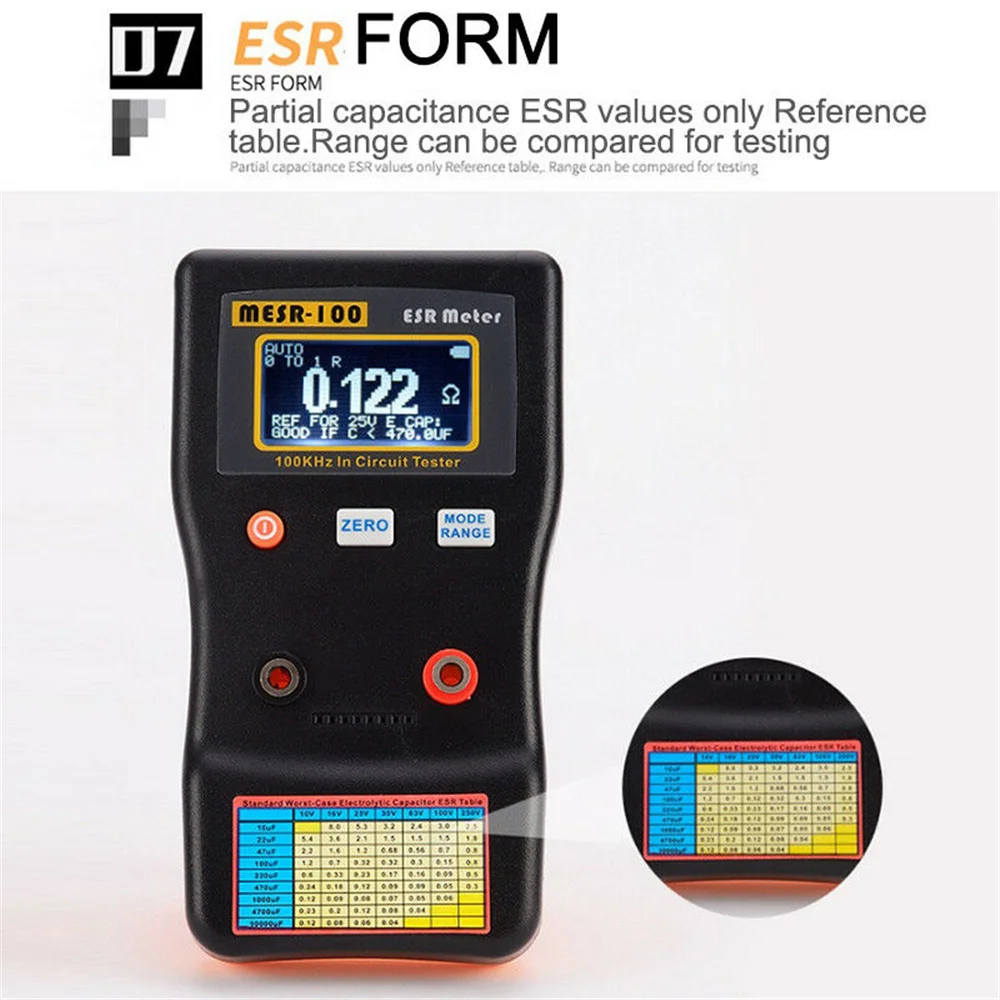

* Двойной терминал, для быстрого и легкого осмотра общего конденсатора или резистора, печатная Таблица ESR для быстрой проверки
Сравнить MESR100 старый V1 и новый V2 lmprovement:
1) Измените квадратную волну на синусоидальную волну 100 кГц, уменьшите частоту квадратной волны и повлияйте на считывание тестовых проводов и конденсаторов.
2) более высокое разрешение до 0,001 Ом.

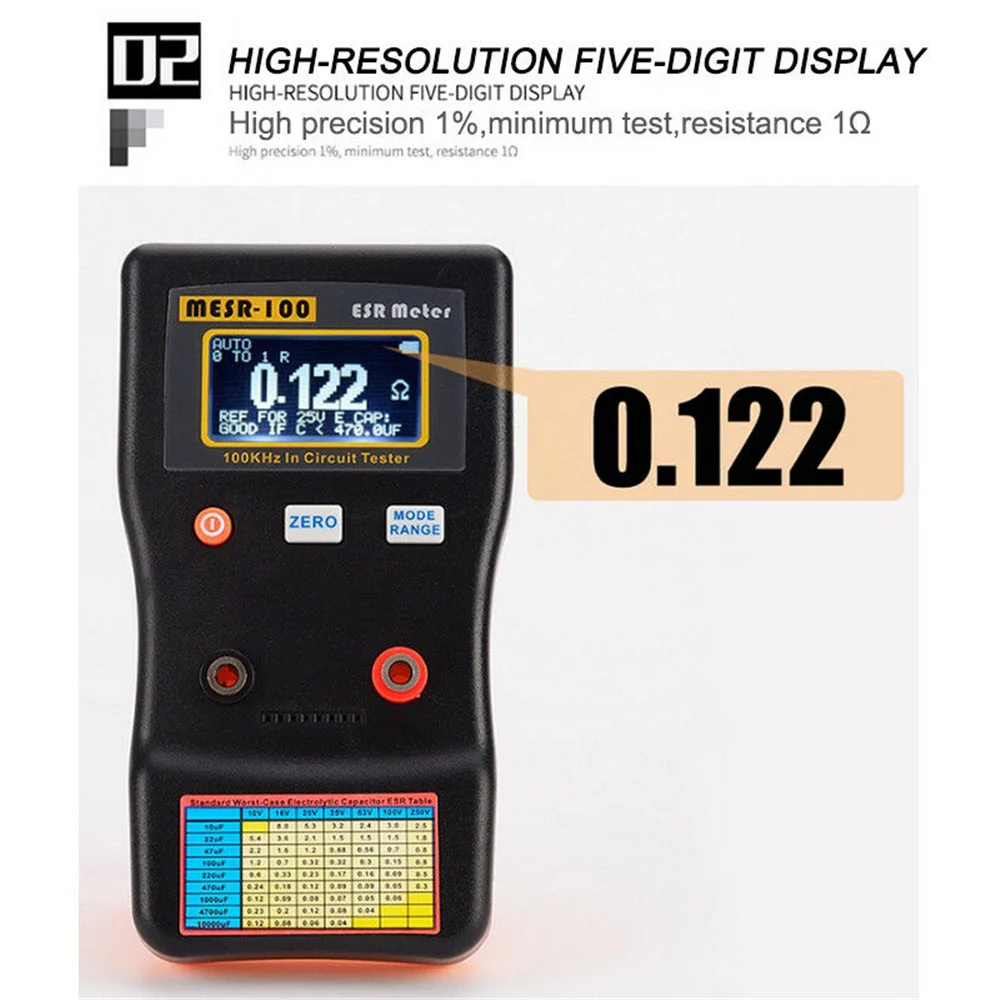

3)128X64 матричный ЖК-дисплей с более большим значением и информацией
4) Встроенный, алюминиевая крышка, 25В конденсатор с алюминиевой крышкой, столом ЖК-дисплей, авто отображения конденсатор с алюминиевой крышкой, хороший или плохой ссылки на общую, алюминиевая крышка, 25В электролитический конденсатор.
5) Новый пластиковый чехол, изогнутый дизайн для ручной переноски. Новая подставка для 60 градусов на столе.
6) используйте 2X батарею AA, более удобную и более длительную работу батареи, чем аккумулятор 9 В.
7) поддерживает внешний usb-порт, используя стандартный порт micro-USB.
* Точность может зависеть от длины тестового провода и сопротивления контактной точки.
Стандартные Тестовые провода 15 см, для более длинных тестовых проводов требуется специальное экранирование, чтобы повлиять на вывод EMI
1) Точность: до 1% широкий диапазон измерения:>1 мкФ (для 0,1 мкФ ошибка в том, что у вас на Формулы 1/(2 * pi * F * C)@ 100 кГц)
2) высокая Разрешение: 4 цифры по ценам от производителя, или 0.001Ohm @ 1 Ом диапазон
3) измерительное напряжение:<~ 40 мВ RMS (испытательное напряжение)
4) напряжение зажима: ~ 0,15 в (открытое напряжение)
5) Батарея 2X AA 1,5 V Батарея(Не входит в комплект)
6) Внешняя мощность: 5 В micro USB
7) рабочий ток 0.02A

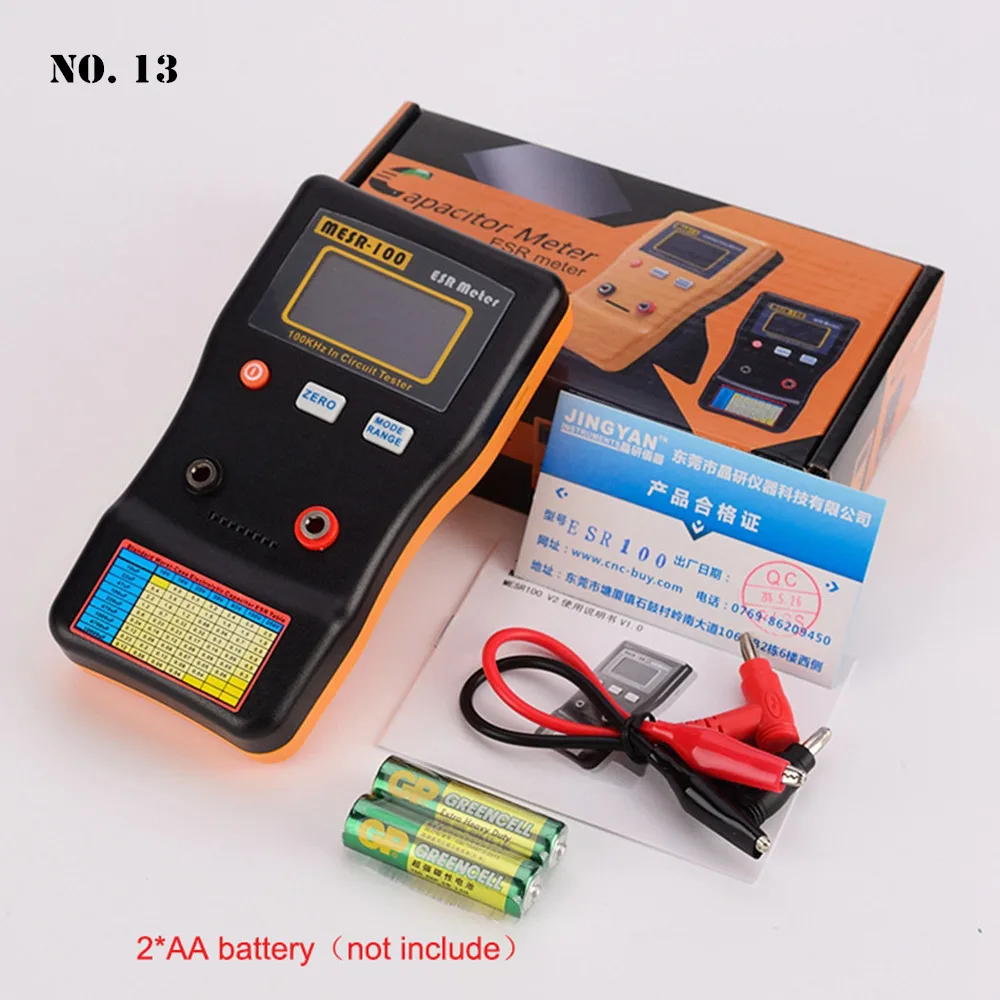

Упаковочный лист:
1 * MESR-100 (без аккумулятора)
1 * Руководство пользователя
2 * Тесты зажим
