Генератор автомобильного сигнала, симулятор сигнала транспортного средства, автомобильный Датчик положения коленчатого вала, имитация сигнала на выходе от 2 Гц до 8 кГц
Генератор сигналов
Этот генератор сигналов предварительно хранить все виды из singals, и может быть отображена в светодиодный экран для более удобного выбора, не нужно скачивать программное обеспечение, просты в эксплуатации.
Когда выход генератора сигнала выше 2 Гц, нажмите кнопку SET, он может выводить 10 типов сигнала: сигнал 60-0-это стандартный магнитоэлектрический или выход Холла сигнала, другие 9 типов сигнала-это магнитоэлектрический или недостающий зубной сигнал Холла (сигнал датчика положения коленчатого вала).

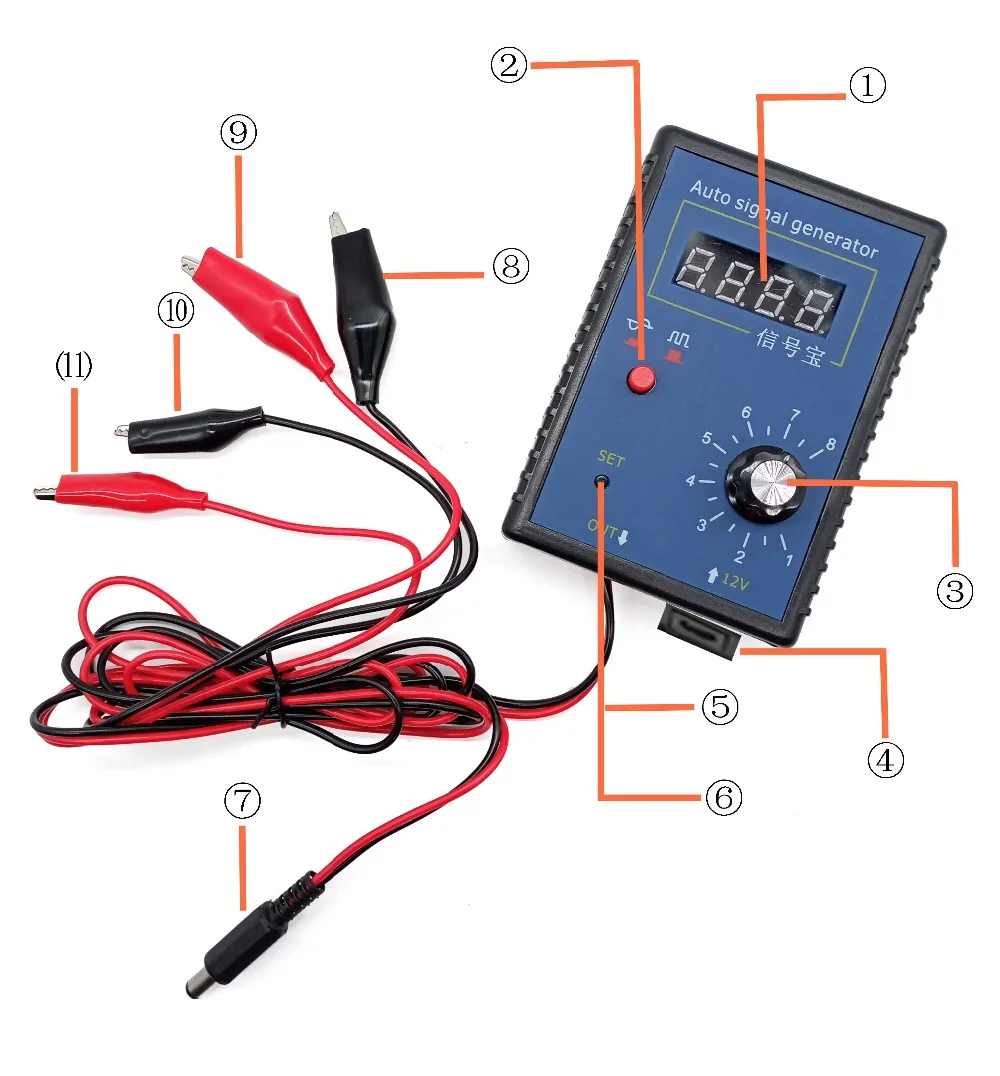

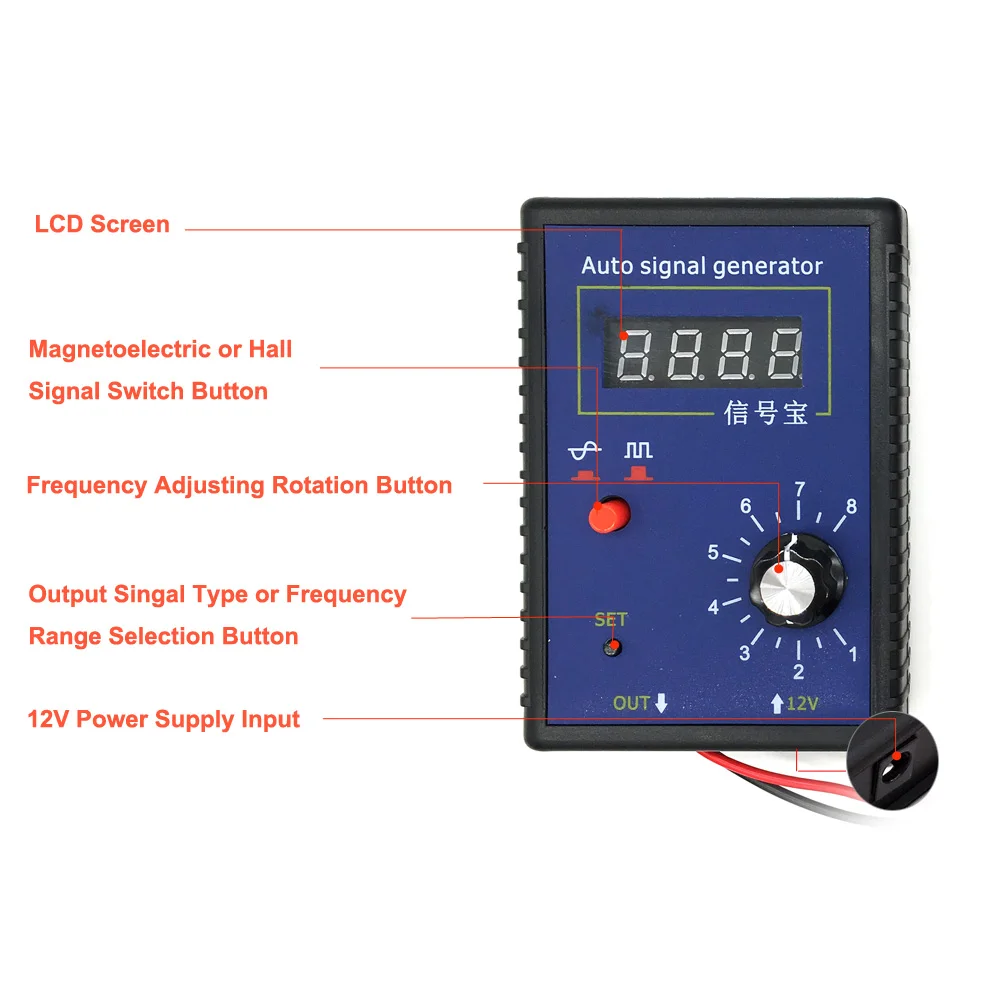

Отображение главной клавиши:
① Светодиодный экран
② Красная кнопка: магнитоэлектрический сигнал и переключение сигнала Холла
Нажмите Вниз красную кнопку: Выводит магнитоэлектрический сигнал.
Отпустите красную кнопку: Выводит сигнал холла.
* Для некоторых генераторов при нажатии красной кнопки он Выводит сигнал холла, кнопку отпускания, выводит магнитоэлектрический сигнал.
* Используйте r можно использовать мультиметр для проверки типа выходного сигнала. Используйте мультиметр (измерение 20 в) для проверки выхода генератора сигнала, он выводит около 5,8 В, его выход-это сигнал холла, если выход составляет 0 В, Тип выходного сигнала-магнитоэлектрический сигнал.

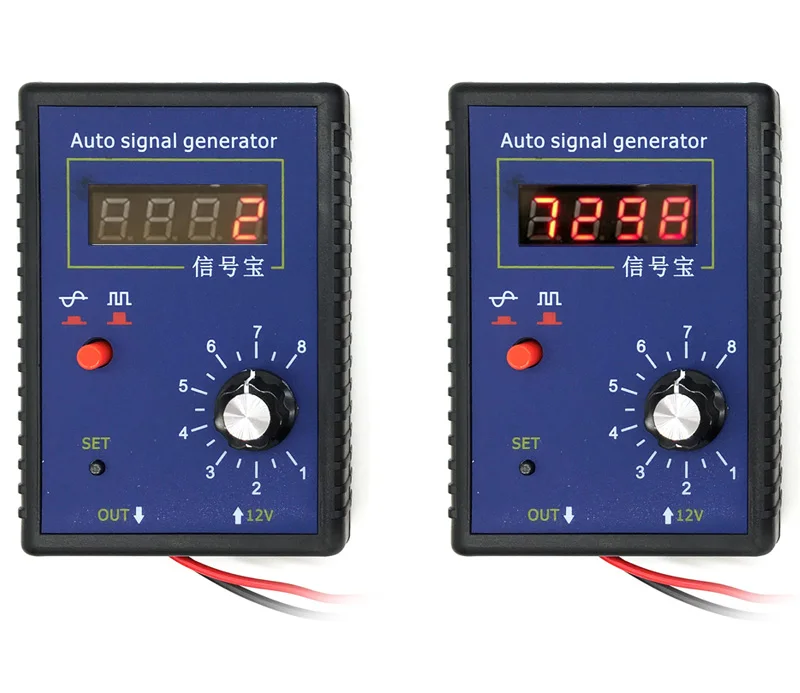

③ Кнопка вращения регулировки частоты: Выберите Частотный выход, диапазон: 2-8 кГц
④ Вход источника питания 12 В
⑤Выбор типа выходного сигнала
⑥ Выбор частотного диапазона на выходе
⑦ 12 В работающий блок питания
⑧PWR-
⑨PWR +
⑩Signal-
⑪Signal +
Основные функции:

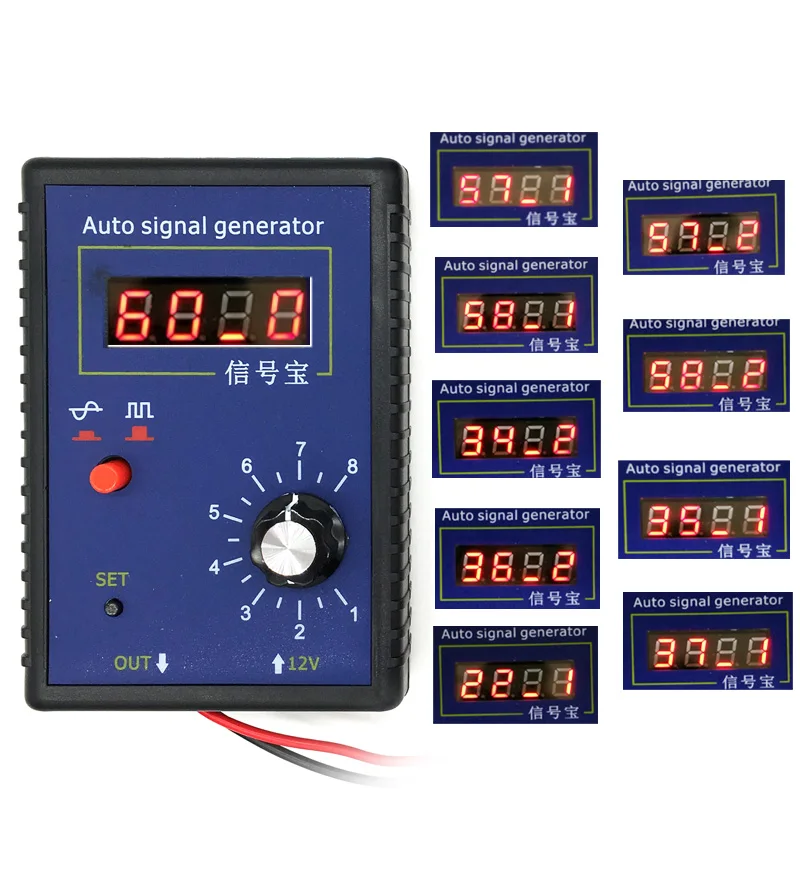

-Симуляция выходного сигнала датчика положения коленчатого вала: предварительно сохраненные 9 типов недостающего зубчатого сигнала шестерни: 58 + 2, 58 + 1, 57 + 2, 57 + 1, 37 + 1, 36 + 2, 35 + 1, 34 + 2, 22 + 1 и один тип стандартной имитации выходного сигнала 60 + 0.
Все указатели типа выше могут выводить при выборе магнитоэлектрического сигнала или сигнала холла.
-Сигнал 60 + 0 может имитировать выход сигнала датчика скорости автомобиля.
-Сигнал 60 + 0 может привести к одометру или проверке одометра.
-Этот симулятор также может имитировать Датчик ABS, сигнал оптического датчика и т. д.,
Параметры на выходе:
Один переключатель между магнитоэлектрическим сигналом и холла, удобный в использовании.
9 канала Регулируемая частота, легкий и точный, чтобы выбрать частоту.
-01 представляют собой Частотный диапазон: 2 Гц-1 кГц
-02 отображает Частотный диапазон: 2 Гц-2 кГц
-03 представляют собой Частотный диапазон: 2 Гц-3 кГц
-04 representfrequency диапазон: 2 Гц-4 кГц
-05 представляют собой Частотный диапазон: 2 Гц-5 кГц
-06 представляют собой Частотный диапазон: 2 Гц-6 кГц
-07 представляют собой Частотный диапазон: 2 Гц-7 кГц
-08 представляют собой Частотный диапазон: 2 Гц-8 кГц
-09 обозначает Частотный диапазон: 2 Гц-100 Гц (режим вождения, низкочастотная передача)
О выходном сигнале GND
-Если используются Выходные сигналы холла, выходной сигнал GND и рабочий GND источника питания, то при использовании рабочего источника питания 12 В от батареи автомобиля, пользователь должен только подключить положительный провод вывода сигнала.
-Если используются магнитоэлектрические Выходные сигналы, выходной сигнал GND и рабочий GND не находятся в земле общего назначения, пользователь должен правильно подключить как выходной положительный провод сигнала, так и выходной сигнал отрицательного GND-провод, таким образом, генератор сигналов может нормально работать.
Как установить и использовать:
Об использовании входа источника питания:
-Рабочий источник питания этого генератора сигналов составляет 12 В постоянного тока, пользователь может использовать источник питания 12 В для аккумулятора автомобиля или использовать любой другой источник питания с регулируемым переключением 12 В или адаптер питания переменного/постоянного тока.

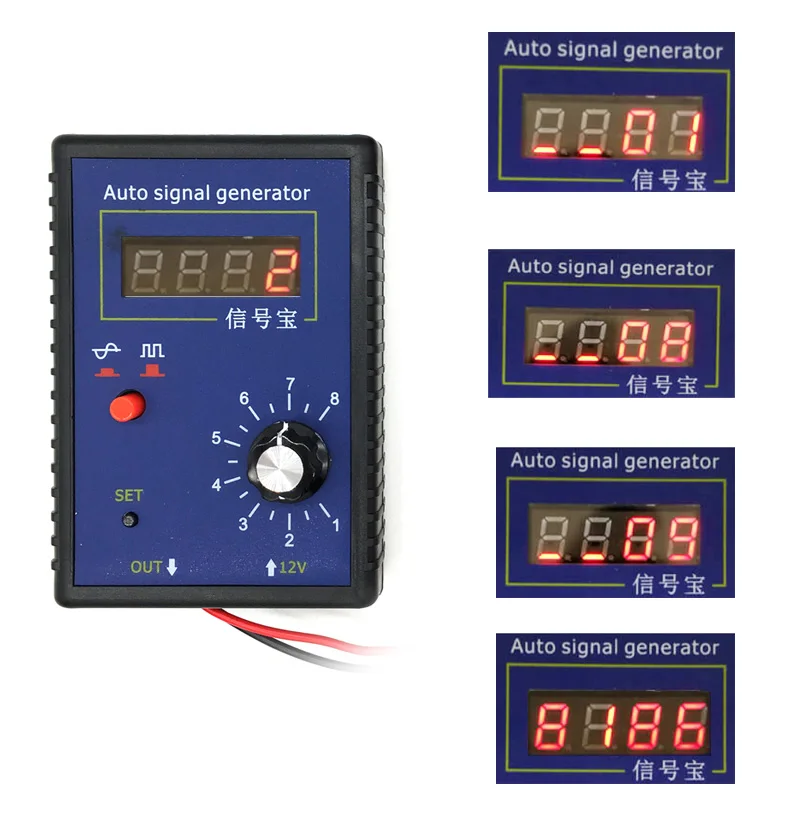

-Левое вращение до конца, регулировка частоты выхода до minmum 2 Гц, нажмите кнопку SET, светодиодный экран 01, что означает выходное макс. 1 кГц, дисплей 02 означает выходное макс. 2 кГц... 08 означает выход maxmum 8 кГц, 09 и выше означает maxmum 100 Гц.
Комплекпосылка ция:

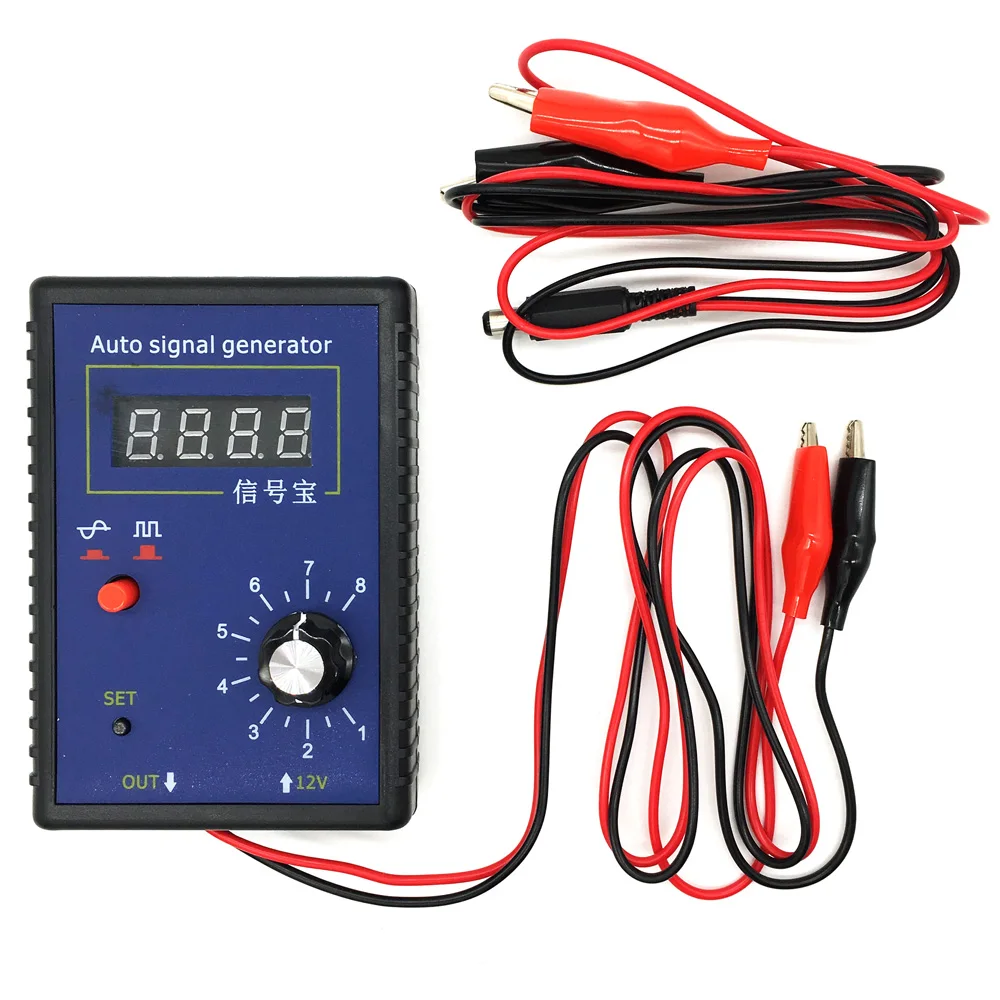

1 x генератор сигналов
1 х испытательный зажим
