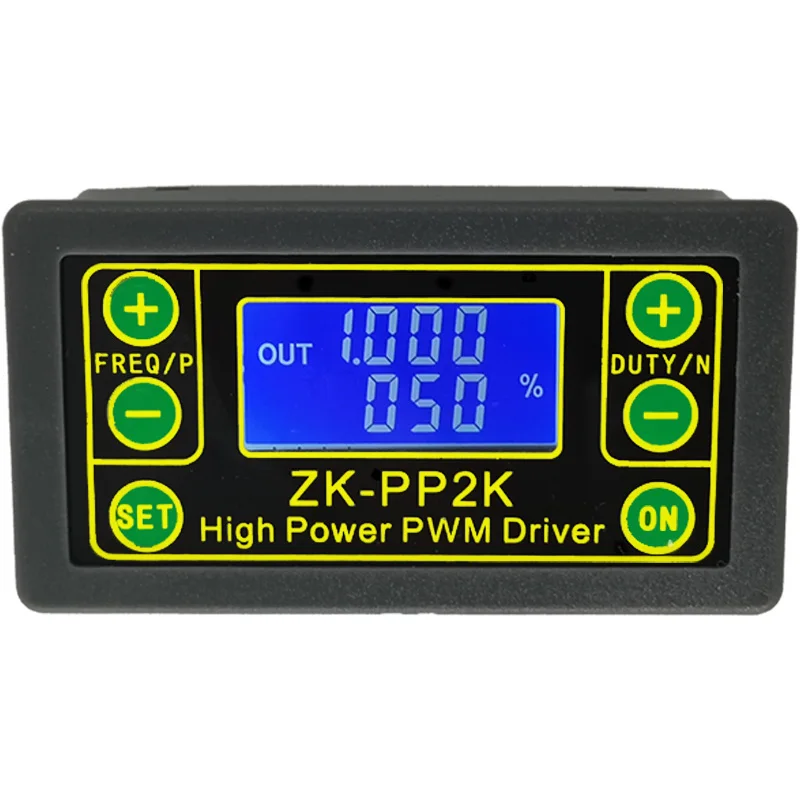

Модуль драйвера ZK-PP2K PWM генератор сигналов 8A для двигателялампы, двухрежимный ЖК-дисплей, ШИМ, частота импульсов, рабочий цикл, Регулируемый Модуль
KONGLONG Store - Надежность 93%
Более 16 подписчиков, дата открытия магазина 15.04.2019
- Положительные оценки: 96% (25)
- Соответствие описанию: 92%
- Отвечает на сообщения: 94%
- Скорость отправки: 90%
Последнее обновление: 16.05.2022

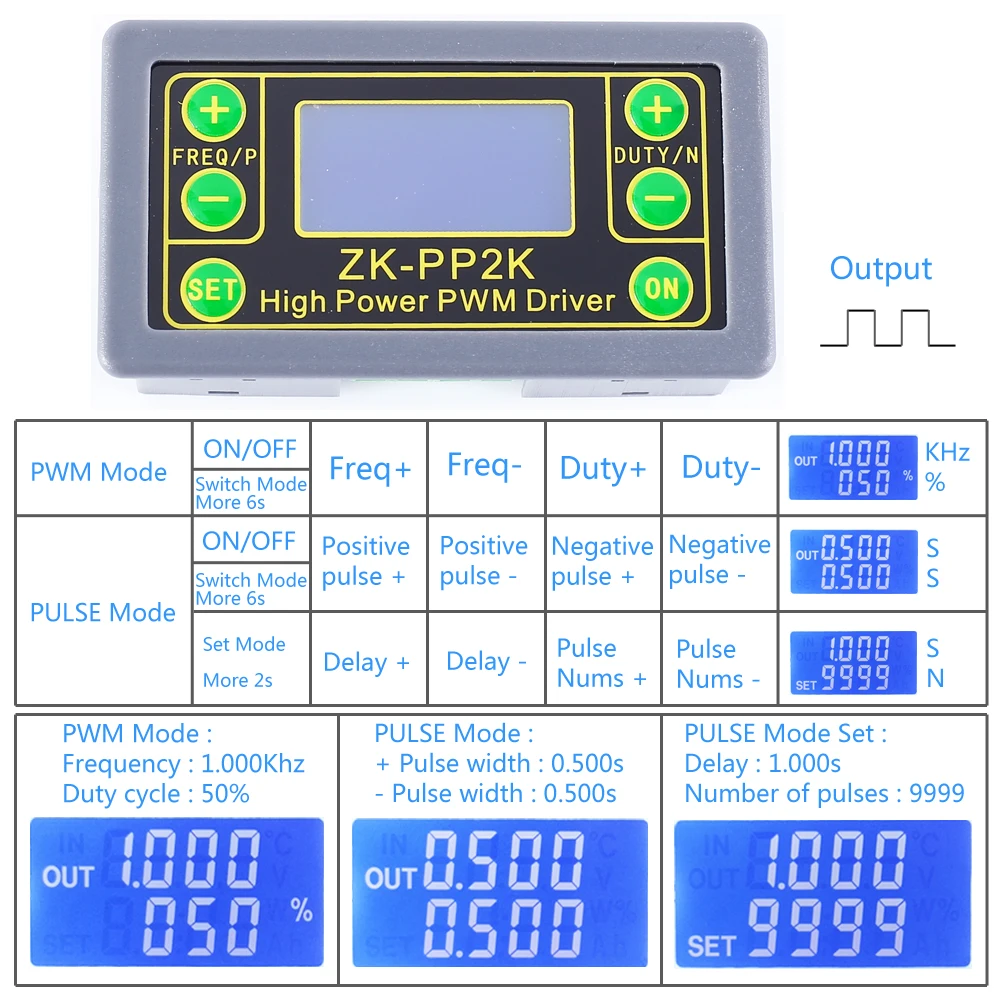

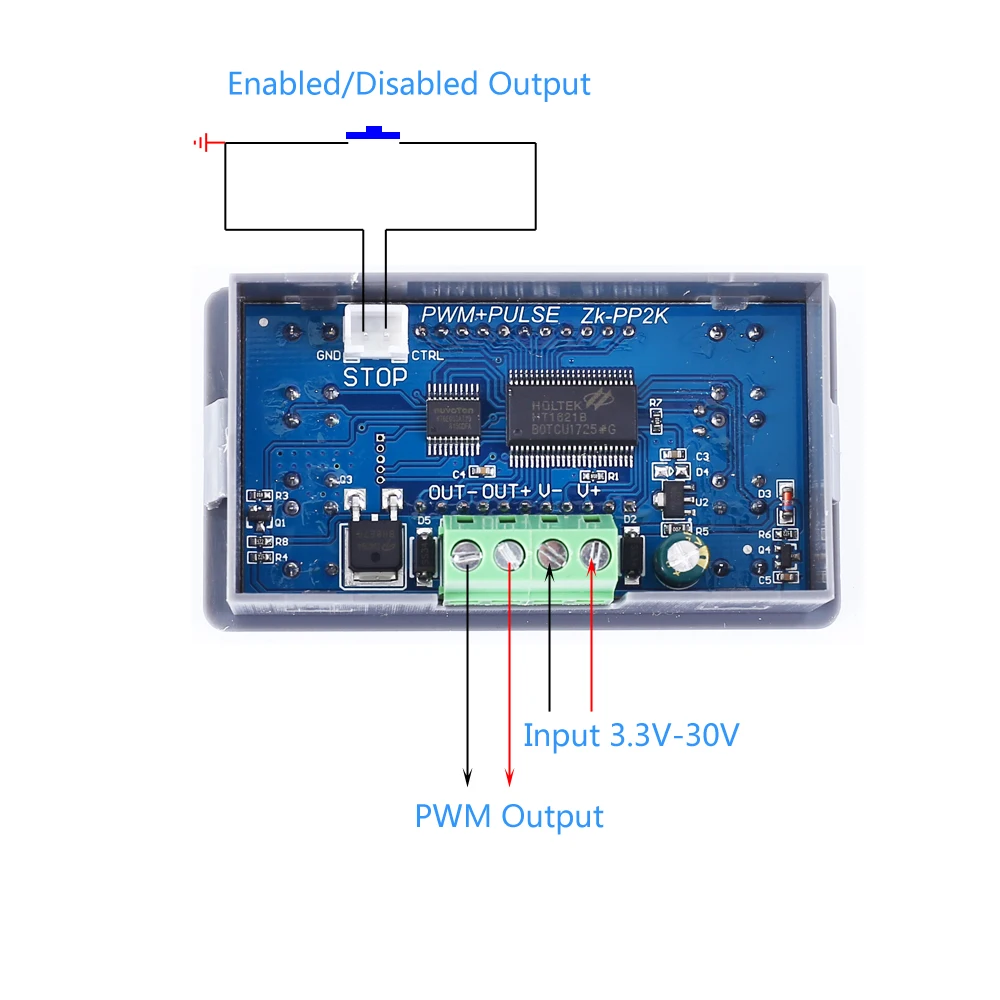

Руководство пользователяHttp://attach01.oss-us-west-1.aliyuncs.com/IC/Datasheet/13968.pdf1. Описание:Генератор сигналов ZK-PP2K-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах, импульсных и выходных уровнях. Поддерживает двойной режим: режим ШИМ и импульсный режим. Он поддерживает выходной ток высокого тока и может напрямую подключаться к двигателю. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологиях. 2. Особенности:1>. Двойной режим: режим ШИМ и импульсный режим2>. ЖК-дисплей высокой четкости3>. Поддержка регулировки частоты4>. Поддержка регулировки рабочего цикла5>. Высокоточное Обнаружение6>. Поддержка функции отключения памяти7>. 1-канальный выход сигнала8>. Поддержка обратной защиты9>. Поддержка включения/отключения выхода10>. Прямой Привод СВЕТОДИОДА/двигателя/соленоидного клапана 3. Параметры:1>. Название продукта: ZK-PP2K PWM генератор сигналов2>. Модель: ZK-PP2K3>. Рабочее напряжение: 3,3-30 В постоянного тока4>. Частотный диапазон: 1 Гц ~ 150 кГц5>. Точность частоты: 2%6>. Диапазон рабочего цикла: 0.00%-100%7>. Выходной ток: 8 А (макс.)8>. Количество импульсов: 1 ~ 9999 или бесконечное9>. Время задержки: 0,000 с ~ 9999 с10>. Ширина импульса: 0,000 с ~ 9999 с11>. Точность времени: 1 мс12>. Выходная Амплитуда: та же, что и входное напряжение13>. Рабочая температура:-20 ℃ ~ 85 ℃14>. Рабочая влажность: 0% ~ 95% относительной влажности15>. Размер: 79*43*26 мм 4. Режим работы:1>. Режим ШИМ: частота, рабочий цикл1,1>. Это режим ШИМ при отображении «%».1,2>. Заводской режим по умолчанию-режим ШИМ.1,3>. Кнопки FREQ + и FREQ-используются для настройки выходной частоты. Пользователь может коротко нажать, установив минимальное значение в блоке или продолжать нажимать для непрерывной настройки. Частотный диапазон от 1 Гц до 150 кгц.1,4>. Кнопка DUTY + и DUTY-используются для настройки рабочего цикла на выходе для частоты. Пользователь может коротко нажать, указав минимальное значение в блоке или удерживать нажатие для непрерывной настройки. Диапазон рабочего цикла от 0.00% до 100%.1,5>. Короткое нажатие кнопки «Вкл» для включения или отключения вывода. Он включен, когда отображается символ «Out» слева. Выход отключается, если нет символа дисплея «Out», а модуль выводит 0 В.1,6>. Заводская частота по умолчанию составляет 1 кГц, рабочий цикл-50%.1,7>. Переключение режима работы: удерживайте кнопку «Set» около 6 секунд. Затем он войдет в импульсный режим, если символ «%» исчезает справа.2>. Импульсный режим: ширина импульса, задержка, количество импульсов2,1>. Это режим ШИМ без символа дисплея «%».2,2>. Кнопки P + и P-используются для установки времени для положительной ширины импульсов. Отображается на первой строке. Установленный диапазон времени составляет 0,000 с ~ 9999 с.2,3>. Кнопки N + и N-используются для настройки времени отрицательной ширины импульса. Отображается на второй строке. Установочный диапазон времени составляет 0,000 с ~ 9999 с.2,4>. Короткое нажатие кнопки «Вкл» для включения или отключения вывода. Он включен, когда отображается символ «Out» слева. Выход отключается, если нет символа дисплея «Out», а модуль выводит 0 В.2,5>. Заводская положительная ширина импульса по умолчанию составляет 0,5 секунды, а отрицательная ширина импульса-0,5 секунды.2,6>. Нажмите и удерживайте кнопку «set» в течение 2 секунд, чтобы войти в настройку количества импульсов и времени задержки. На экране отобразится символ «set» в нижнем левом углу. Примечание: после того, как в этом режиме выход будет отключен, и выходной импульс будет очищен.2,7>. Кнопки P + и P-используются для установки времени задержки. Диапазон времени установки составляет 0,000 с ~ 9999 с.2,8>. Кнопки N + и N-используются для установки количества импульсов. Диапазон установки составляет 1 ~ 9999 или бесконечный.2,9>. Заводское время задержки по умолчанию составляет 0 секунд, а количество импульсов бесконечное (дисплей '----').2,10>. Автоматический возврат к импульсному интерфейсу, нажав кнопку «SET» в течение 2 секунд.2,11>. Коротко нажмите кнопку «ON», чтобы после установки времени задержки, а затем начните выводить заданное количество импульсов.2,12>. Если количество импульсов будет отправлено, он автоматически выдаст 0 В. Выход будет отключен и очистит номера импульсов, если нажать кнопку «Вкл» во время вывода.2,13>. Количество установленных импульсов выводится каждый раз при включении модуля, а затем прекращает выход или нажмите кнопку «Вкл» для перезапуска. 5. Практическое применение:1>. Выход ШИМ 20 кГц, 60%: Выберите режим ШИМ. Установите частоту до 20,00, а рабочий цикл-до 060%.2>. Выход включает 0,6 с, ВЫКЛ 0,2 с, бесконечный цикл: Выберите импульсный режим. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 0,000. Количество импульсов до '----'.3>. Задержка 5s после включения питания или нажатие кнопки вкл. Затем выход включает 0,6 с, ВЫКЛ 0,2 с, бесконечный цикл: Выберите импульсный режим. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 5,000. Количество импульсов до '----'.4>. Задержка 5s после включения питания или нажатие кнопки вкл. Затем выведите сигнал высокого уровня 10 мс, сигнал низкого уровня 10 мс, цикл 100 раз: Выберите импульсный режим. Установите ширину положительного импульса до 0,010, а ширину отрицательного импульса-до 0,010. Время задержки до 5,000. Количество импульсов до 0100.5>. Задержка 5s после включения питания. Затем сохраните выход: Выберите импульсный режим. Установите ширину положительного импульса более 0 (любое значение) и ширину отрицательного импульса до 0,000. Время задержки до 10,00. Количество импульсов до '----'. 6. Используйте шаги:1>. Подключите к источнику питания.2>. Выберите режим работы следующим руководством.3>. Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки параметров.4>. Короткое или долгое нажатие кнопки «duty +» или «duty-» для установки параметров.5>. Подключите к нагрузке. 7. Применение:1>. Генератор сигналов прямоугольной волны, генерирующий сигнал прямоугольной волны для экспериментальной разработки2>. Используется для создания квадратного волнового сигнала, управляющего драйвером двигателя3>. Генерирует регулируемые импульсы для использования микроконтроллером4>. Диммер5>. Регулятор скорости 8. Примечание:1>. Это 1-канальный выходной сигнал.2>. Максимальный выходной ток составляет 8 А. Поэтому он может напрямую управлять такими мощными устройствами, как двигатель.3>. Пожалуйста, прочтите Руководство по использованию и описание перед использованием. 9 посылка:1>.1 шт ZK-PP2K PWM генератор сигналов
-
Вес логистики0.060
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаНет
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)10
-
Размер логистики - ширина (см)10
-
СертификацияNONE
-
Товары для ремонтаЭлектрический
