Последнее обновление: 08.03.2022

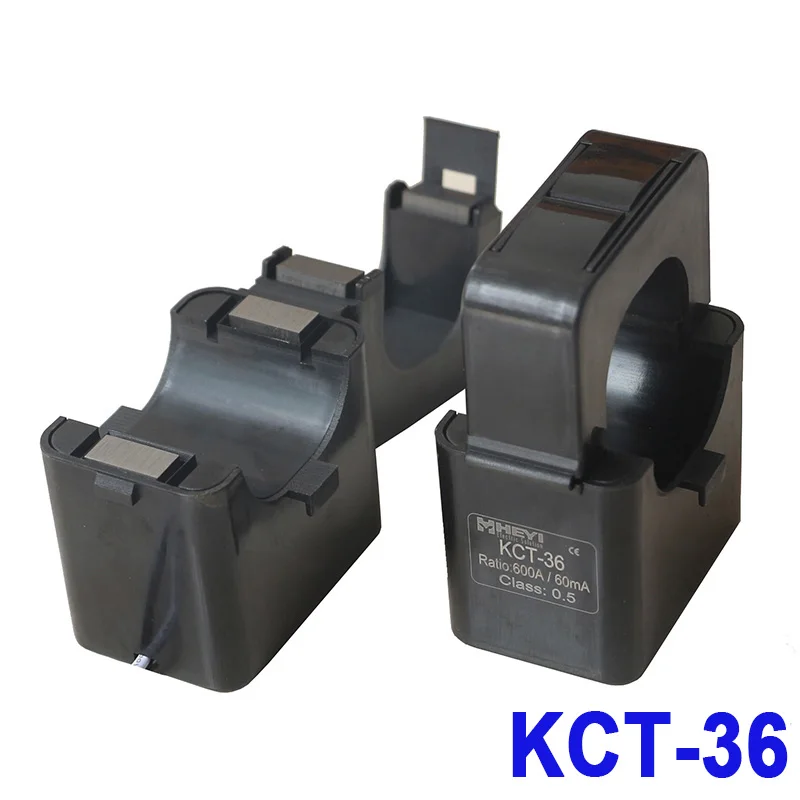

Разделенный сердечник, трансформатор тока, датчик тока переменного тока KCT-36, зажим на трансформаторе тока
Разделенный сердечник трансформатор тока зажим на трансформатор тока
Индекс техники:
Электрический параметр
Механический параметр
Частота
50-2 кГц
Чехол
PA/UL94-V0
Номинальный вход
5A-200A
Бобина
ПБТ
Диапазон измерения
10% дюйма-120 дюйма
Ядро
Кремниевая сталь
Номинальная мощность
0,333 в (AC) или 0-500mA
Внутренняя структура
Эпоксидная смола
Соотношение
≤ ± 1.0%
Строительство
Галстук
Фазовый угол
≤ ± 60 мин
Рабочая температура
-25oC ~ + 75oC
Диэлектрик душит
2.5 кВ/1 мА/1 мин
Рабочая влажность
≤ 85%
Сопротивление изоляции
DC500V/100MΩ мин
Выходное соединение
UL1015 20AWG wire1.0 m
Коэффициент CT:
Модель
KCT-36
Коэффициент тока
300 а/100 мА
400 а/40 мА
500 А/50 мА
600 А/60 мА
300 ~ 600A/0,333 V
Первичный ток
300А
400А
500А
600А
300 ~ 600A
Макс. Ток
360а
480а
600А
720A
720A
Выход
100 мА
40 мА
50 мА
60 мА
333мв
Сопротивление нагрузке
50Ω
/
Класс
0,5/1,0
Коэффициент поворота
3000:1
10000:1
10000:1
10000:1
/
Уровень защиты
7.5V0-P
7.5V0-P
7.5V0-P
7.5V0-P
7.5V0-P
Категория изоляции
CATIII
Условия эксплуатации
-20C ~ + 50C,≤ 85% относительной влажности, без конденсации, установка в доме и в любом направлении
Условия хранения
-30C ~ + 50C,≤ 85% RH, без конденсации
Текущая погрешность (%):
Применение:
