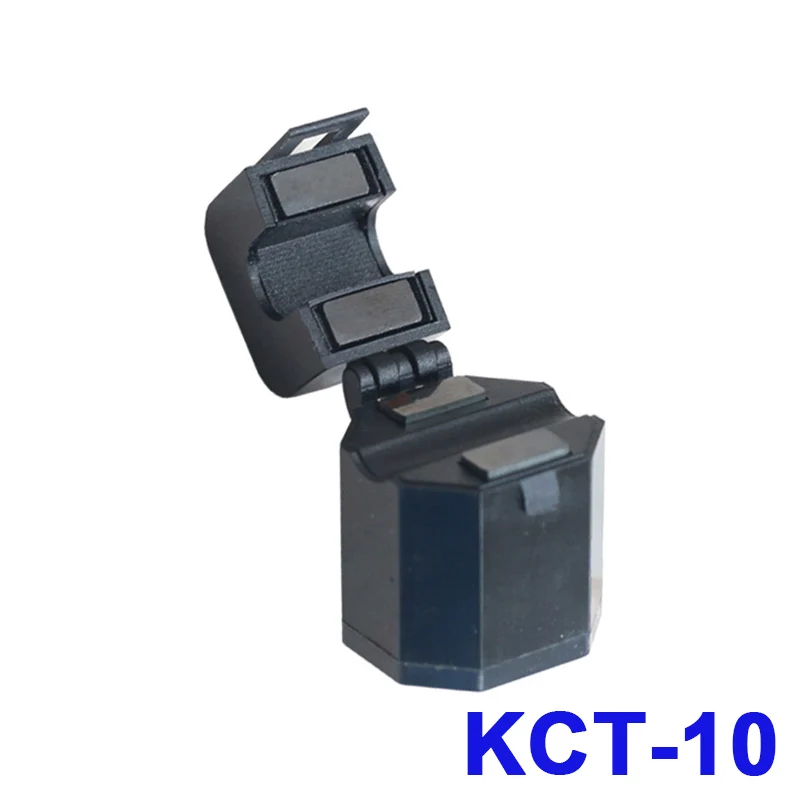

Новое обновление для KCT-10 навесной сплит-сердечник трансформатор тока 10 шт однофазный зажим на CT высокой точности с Умной сеткой
Этот сверхкомпактный и легкий шарнирный двухъядерный трансформатор тока предназначен для установки на цепи филиала в электрической панели. Этот сплит-сердечник CT идеально подходит для легкой установки без отключения кабелей.
Трансформатор тока с разделенным сердечником
Примечание: Если вам нужно другое текущее соотношение для KCT-10, пожалуйста, отправьте сообщение. И если нет сообщения, я отправлю вам KCT-10 60A/20mA

Новый дизайн шарнираСплит-сердечник ct KCT-10 трансформатор тока открытого типа 5A/2.5mA, 20A/10mA, 60A/20mA, 75A/25mA КЛАСС 0,5 с 1 м трансформатор тока провода s
Трансформатор тока с разделенным сердечником
Особенности
1) конструкция самоблокирующейся, безопасной, простой в установке, портативной
2) Широкое внутреннее окно, позволяющее зажимать большие кабели или шины
3) Широкий диапазон размеров для размещения всех существующих установок
4) изолированный пластиковый чехол, признанный в соответствии с UL94-V0
5) провода вилки, аудио вилки, вилки питания и так далее пять видов вилки
6) соответствует стандартным IEC60044-1 и ANSI C12.20
7) класс высокой точности, широкая линейность
8) Стабильность Superitor, отделяет Внешнее магнитное поле помех
9) Измерьте ток непосредственно
10) это с диодом, чтобы сохранить жизнь людей
11) соответствует требованиям ROHS
Сплит-сердечник трансформатор тока зажим-на трансформатор тока
Параметры
Электрический параметр
Механический параметр
Частота
50-2 кГц
Чехол
PA/UL94-V0
Номинальный вход
5A-200A
Бобины
ПБТ
Диапазон измерений
10% In-120% In
Сердечник
Кремниевая сталь
Номинальная выходная мощность
0,333 в (переменный ток) или 0-500 мА
Внутренняя структура
Эпоксидная смола
Соотношение
≤ ± 1.0%
Строительство
Галстук
Фазовый угол
≤ ± 60 мин
Рабочая температура
-25oC ~ + 75oC
Диэлектрическое удушение
2. 5кв/1мА/1 мин
Рабочая влажность
≤ 85%
Сопротивление изоляции
DC500V/100MΩ мин
Выходное соединение
UL1015 20AWG провод 1,0 м
Коэффициент КТ:
Модель
KCT-10
Коэффициент тока
5А/2.5ма
20А/10мА
60А/20мА
75А/25ма
1 ~ 75A/0,333 V
Первичный ток
5А
20А
60А
75А
1 ~ 75A
Макс. Ток
60А
60А
75А
75А
1 ~ 75A
Выход
2.5ма
10 мА
20 мА
25 мА
333мв
Сопротивление нагрузки
400Ω
100 Ом
50 Ом
20 Ом
/
Класс
0,5/1,0
Коэффициент поворота
2000:1
2000:1
3000:1
3000:1
/
Уровень защиты
7.5V0-P
7.5V0-P
7.5V0-P
7.5V0-P
7.5V0-P
Категория изоляции
CATIII
Рабочее состояние
-20C ~ + 50C,≤ 85% RH, без конденсации, в доме и в любом направлении устанавливается
Состояние хранения
-30C ~ + 50C,≤ 85% RH, без конденсации
Ошибка тока (%):

Применение:
1) Измерение тока, мониторинг и защита электропроводки и оборудования.
2) Измерение тока и мощности для электродвигателей, освещения, воздушного компрессора, отопления
И система вентиляции, оборудование для кондиционирования воздуха и система автоматического управления.
3) устройство мониторинга тока, мощности и энергии.
4) устройство защиты реле.
5) Портативные Инструменты
6) дозирование
7) мониторинг двигательных нагрузок
Преимущества HEYI KCT:
Открытие 50000 раз, не ломается.
Kct трансформатор тока
