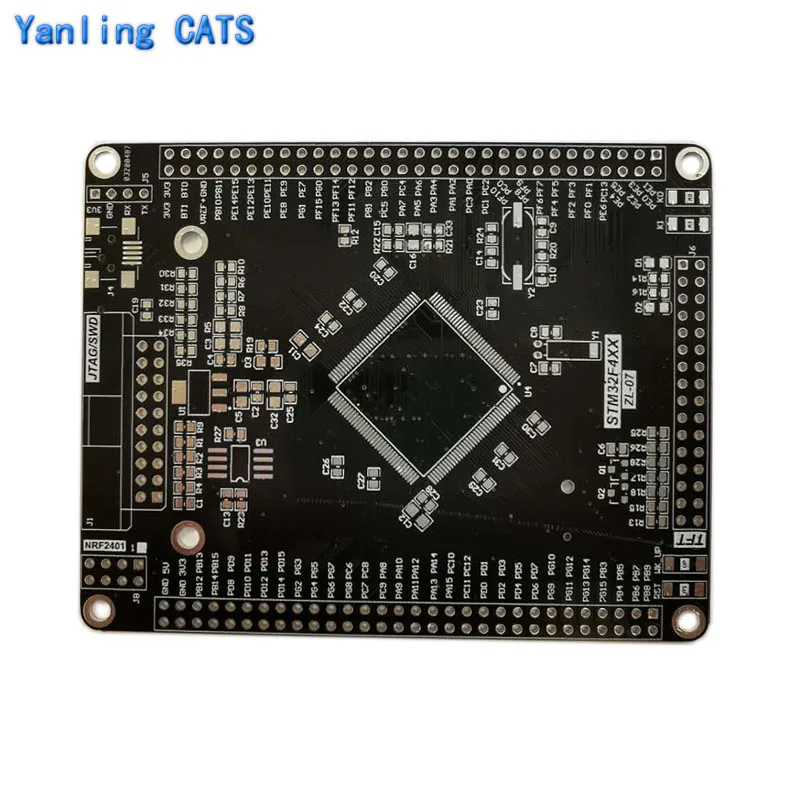

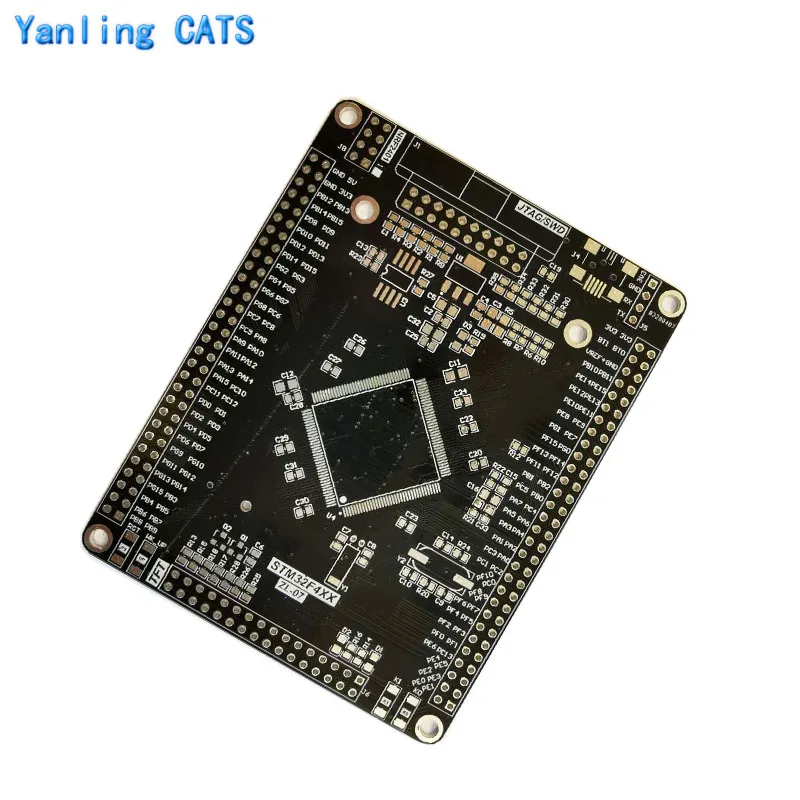

Плата Arm Cortex M4 для самостоятельной сварки STM32F407 417 LQFP144 Pin MCU для SWD Jtag загрузка 1 шт. ZL-07

Описание макетной платы

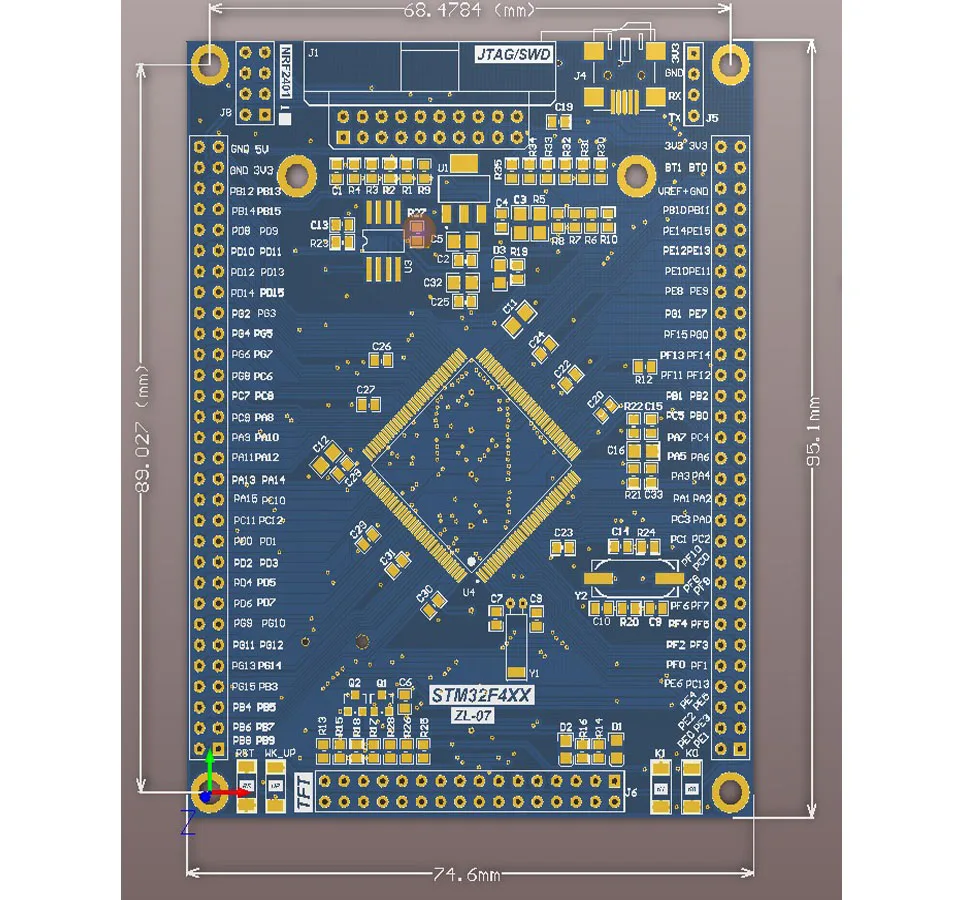

MCU: STM32F407 LQFP144 чип, все могут быть сварены на плате Упаковка: LQFP144 Интерфейс загрузки моделирования: интерфейс SWD/JTAG, поддержка отладчика JLink Вес: 43 г/1 шт. Цвет: как показано на изображении Размер печатной платы: 74 мм x 95 мм

Ресурсы на борту:

1,1 канальный индикатор питания, 2-полосный светодиодный индикатор (подключается к общему порту ввода-вывода) 2. Разверните карту TF-SD, чтобы облегчить эксперимент с SD-картой 3. 1 Кнопка сброса, 2 независимые клавиши и 1 Кнопка пробуждения 4. Все контакты ввода-вывода, используемые в чипе stm32f407zg, выведены 5. Интерфейс загрузки последовательного порта ISP * 1 6. Интерфейс моделирования JTAG * 1 7. Разверните 1-канальный интерфейс беспроводного модуля nf24c01 8. Зарезервированное положение расширенного чипа SRAM 9. Разверните микросхему вспышки W25 * 16 для облегчения эксперимента SPI 10. Разверните стандартный ЖК-интерфейс FSMC (Примечание: фотографии магазина оснащены 3,2 дюймовым TFT-ЖК-дисплеем)

Справочный материал:

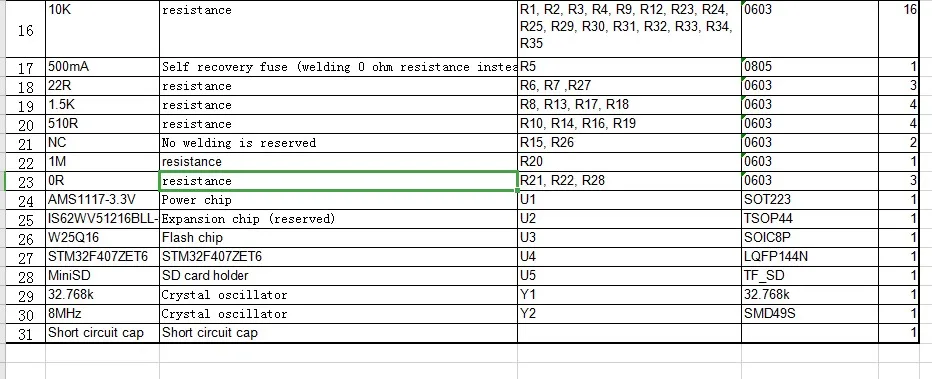

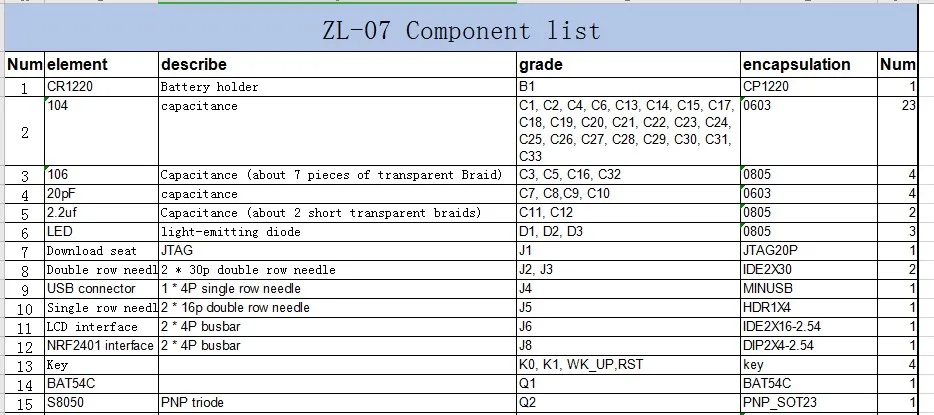

Пожалуйста, оставьте нам адрес электронной почты, чтобы отправить справочный материал. 1. Схема для доски 2. Список компонентов на борту

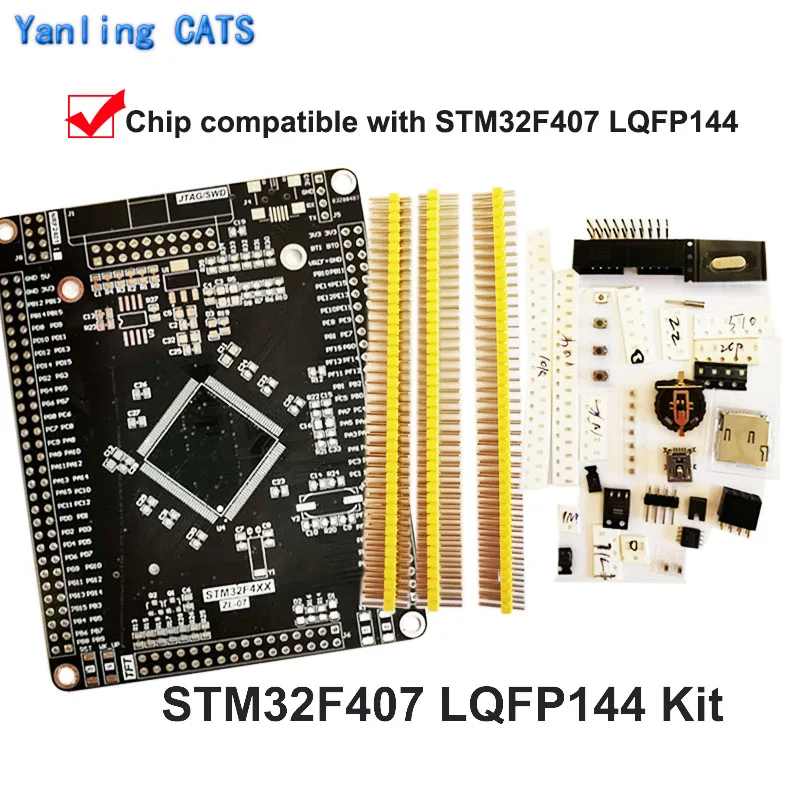

Посылка входит:

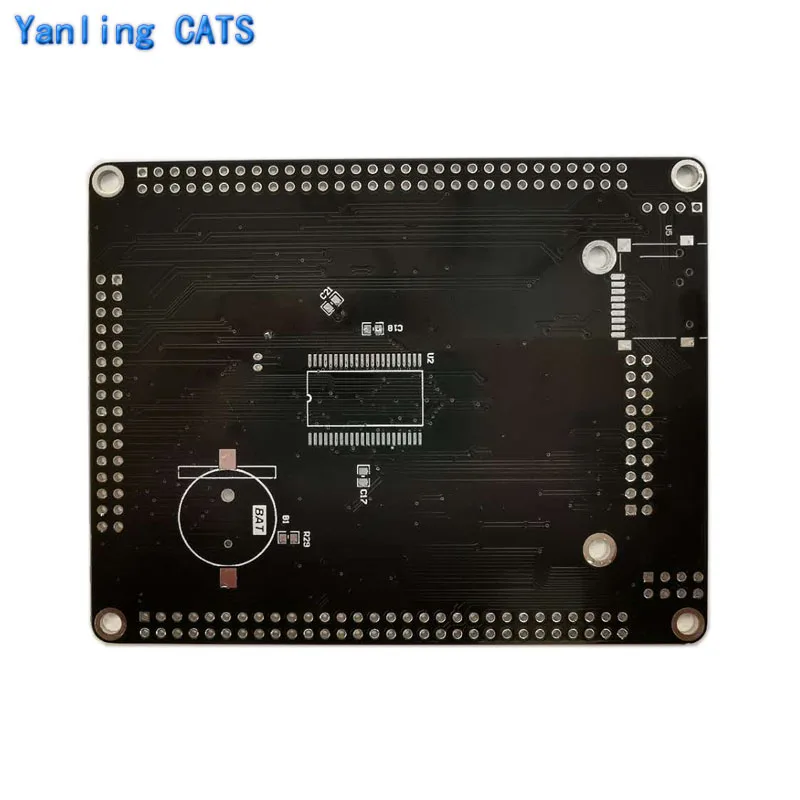

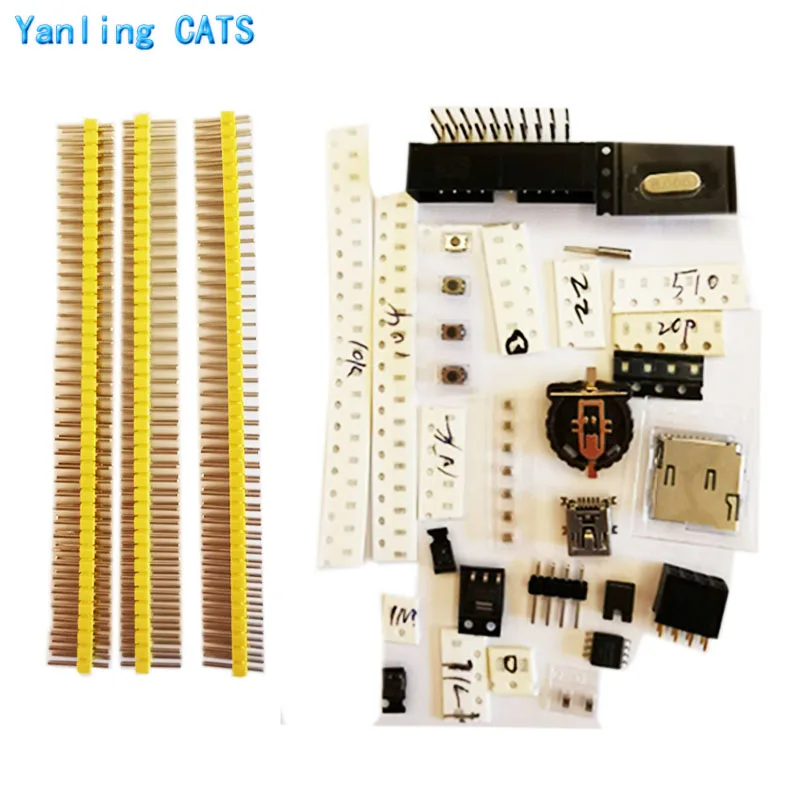

Печатная плата STM32f407 LQFP144 1 шт. 1 шт. x компоненты, необходимые для бортовой сварки (за исключением основного контроллера STM32)

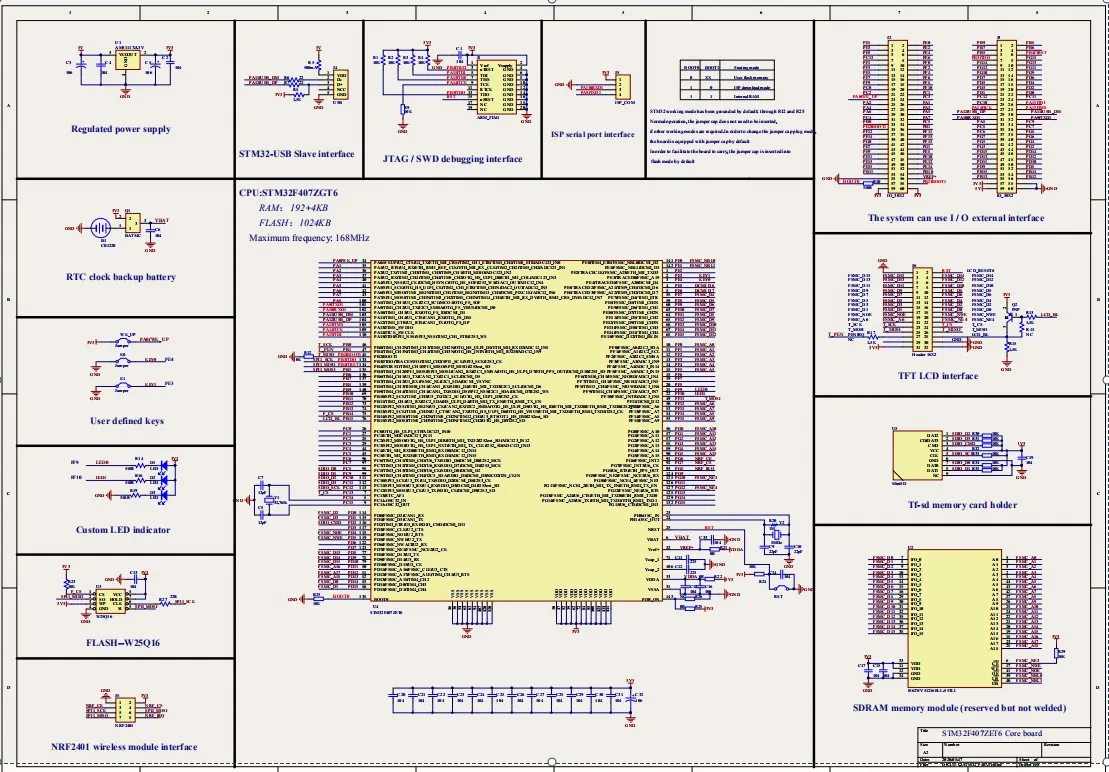

Схематическая схема для платы ZL-07

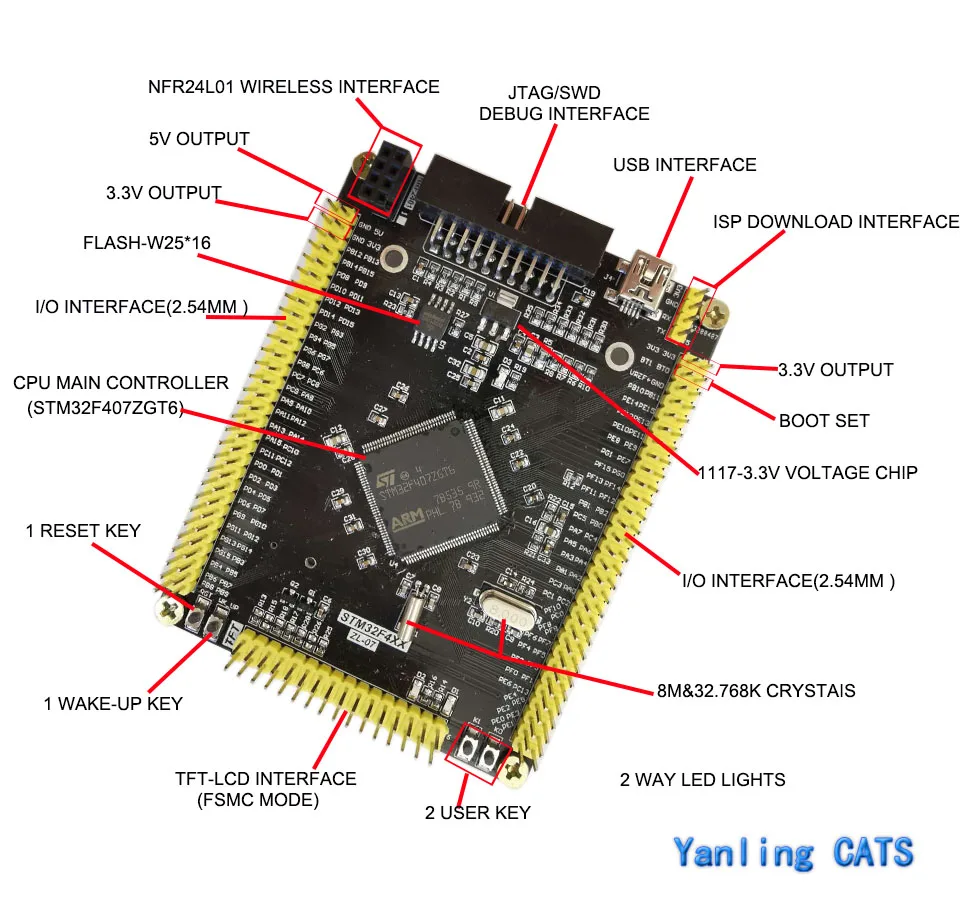

Изображение готовой сварной пластины

Напоминание: основной чип контроллера STM32 не входит в комплект
