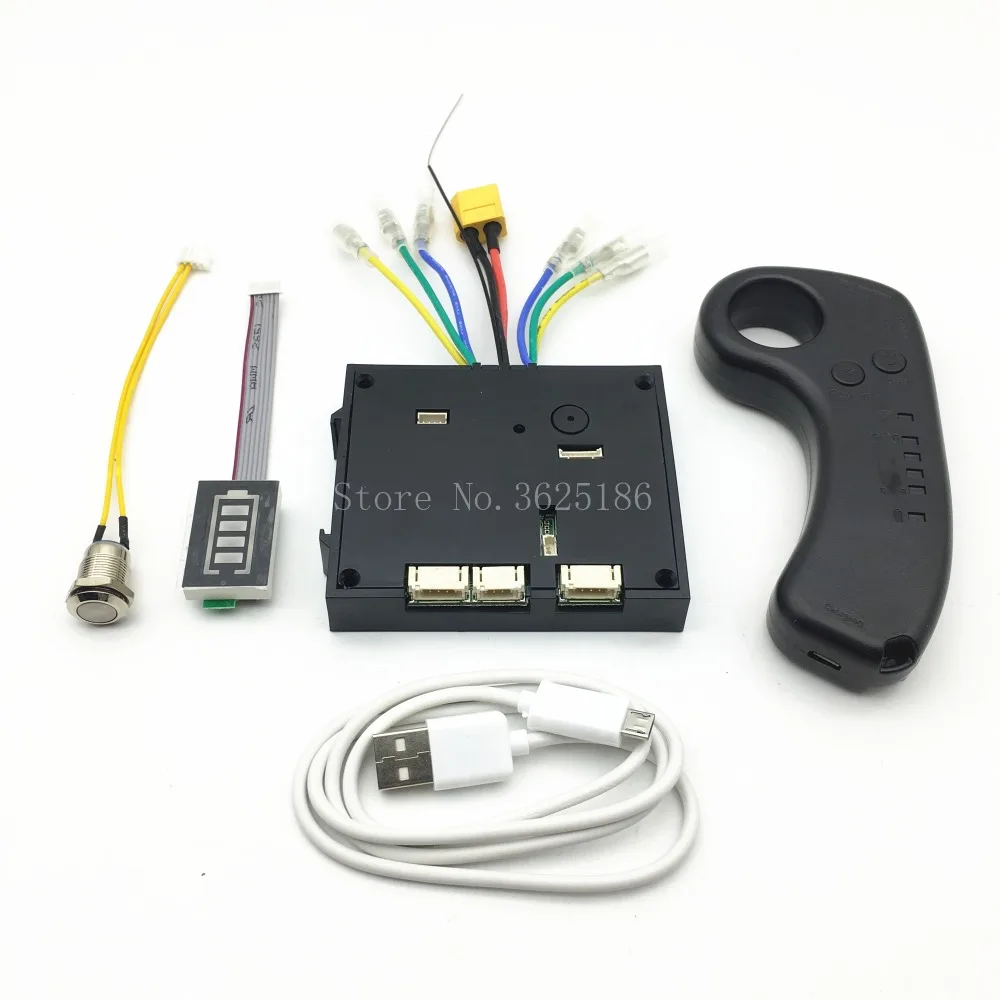

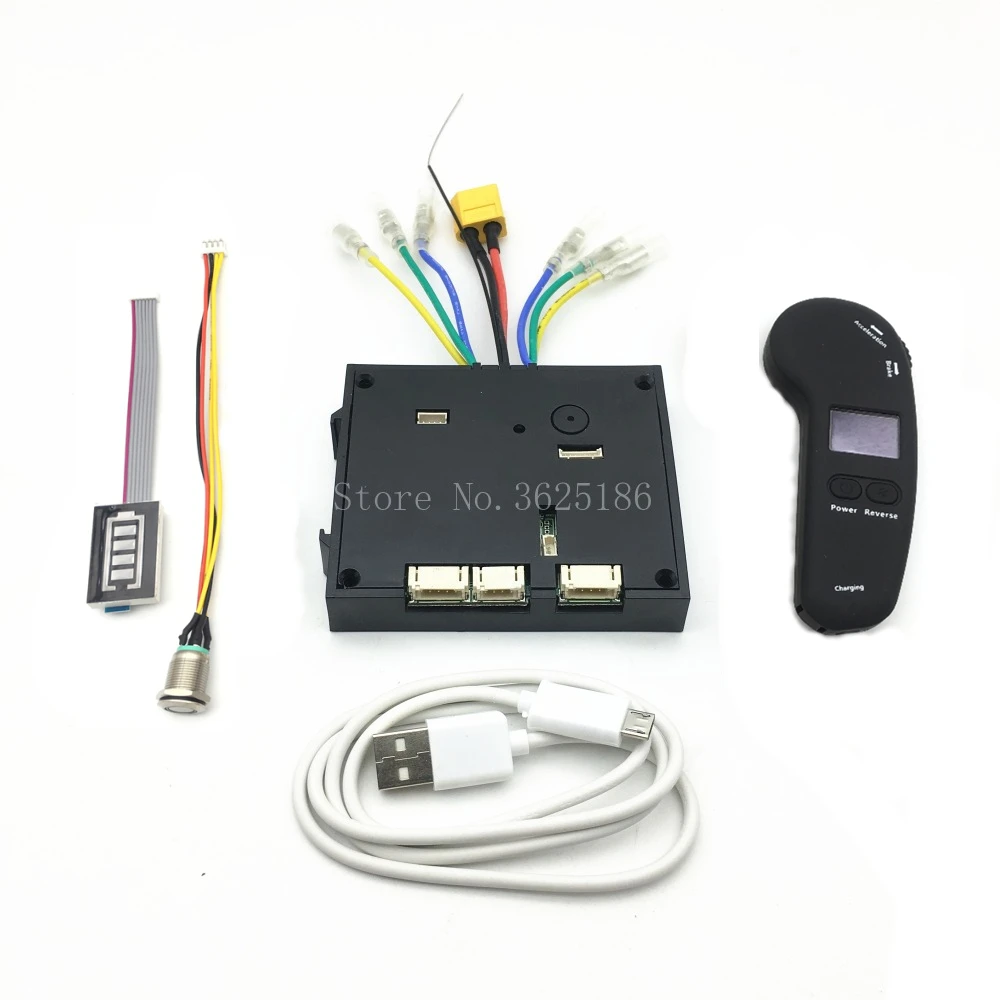

Посылка включает в себя:
1 * Электрический регулятор скорости
1 * передатчик дистанционного управления (новая версия)
1 * Светодиодный индикатор заряда батареи
1 * переключатель
Примечание:
1. Руководство по установке не включено, настоятельно рекомендуется Профессиональное использование.
Описание:

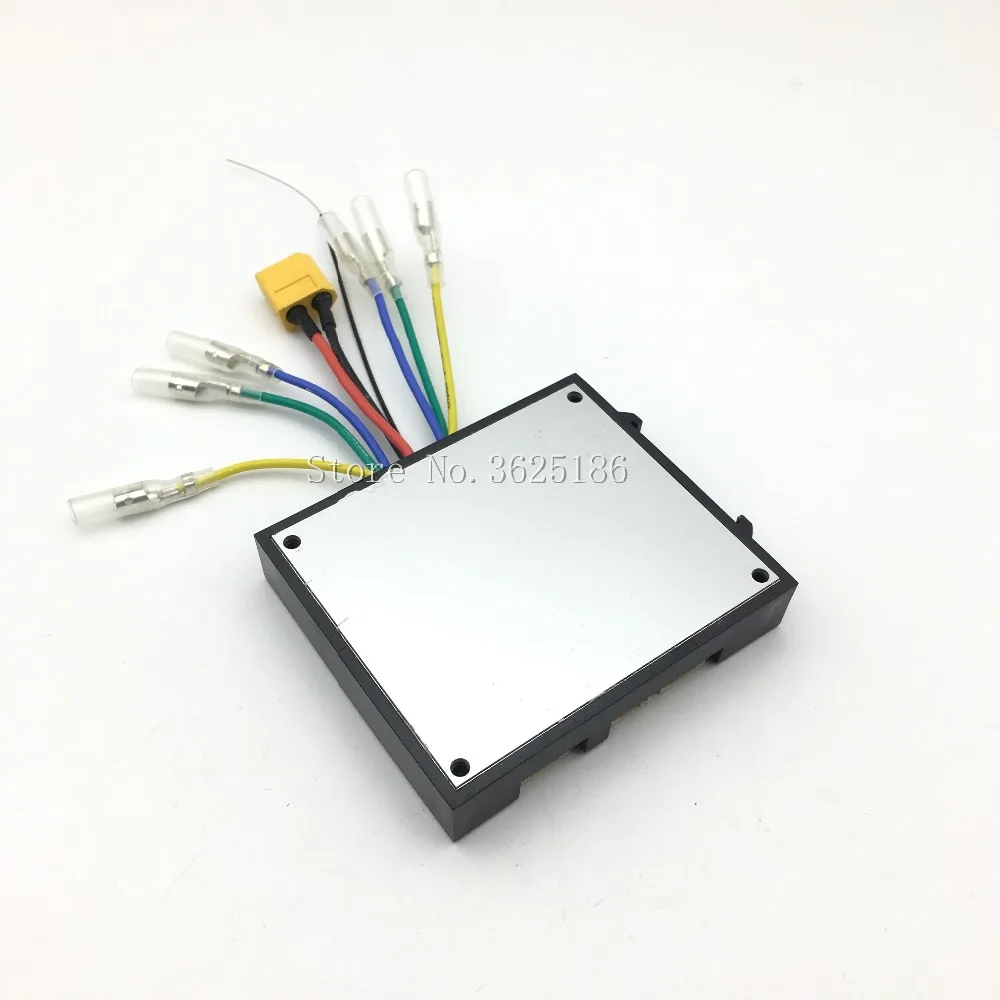

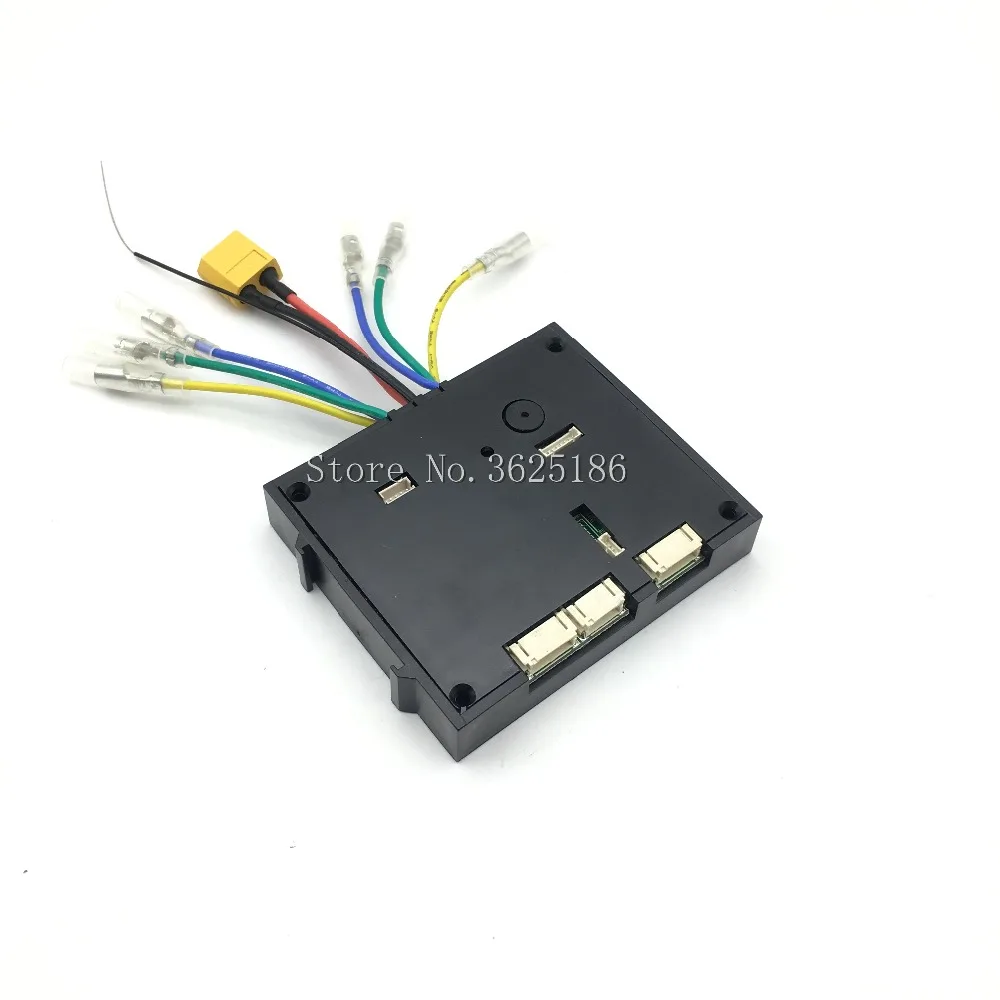

-Эта электрическая Лонгборд система управления скейтбордом EMP модуль управления с пультом дистанционного управления может сделать как ESC, ESC будет легко повредить, этот модуль управления будет более стабильным и дешевым.
-Поддержка двух двигателей.
-Пульт ДУ входит в комплект.
Характеристики:
-Двойной привод: 100*76*18 мм
-Напряжение: 24 В/36 В
-Ток: 12А
-Максимальная скорость: 3000 об/мин
-Максимальная мощность: 290 Вт (24 В) / 430 Вт (36 В)
-Режим привода: sine wave FOC имеет Медленный запуск
-Максимальная скорость: 35 км/ч
-Защита: перенапряжение, понижение напряжения, перегрев, стойло, CWCCW, контроль скорости
-Метод обнаружения: зал
-Вес переноски: ≤ 120 кг
-Разъем питания: XT60
-Штекер двигателя: 4 мм разъем типа «банан»
-Интерфейс Холла: разъем 5pin 2,0

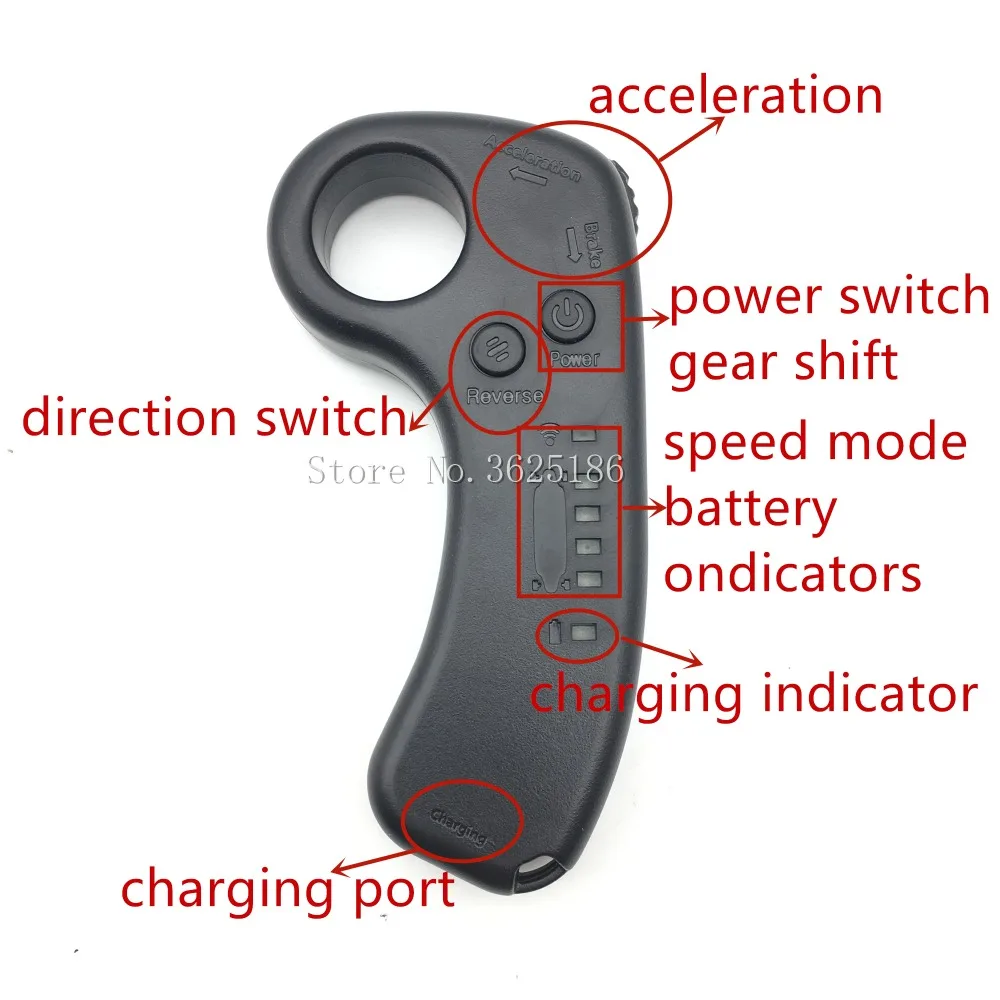

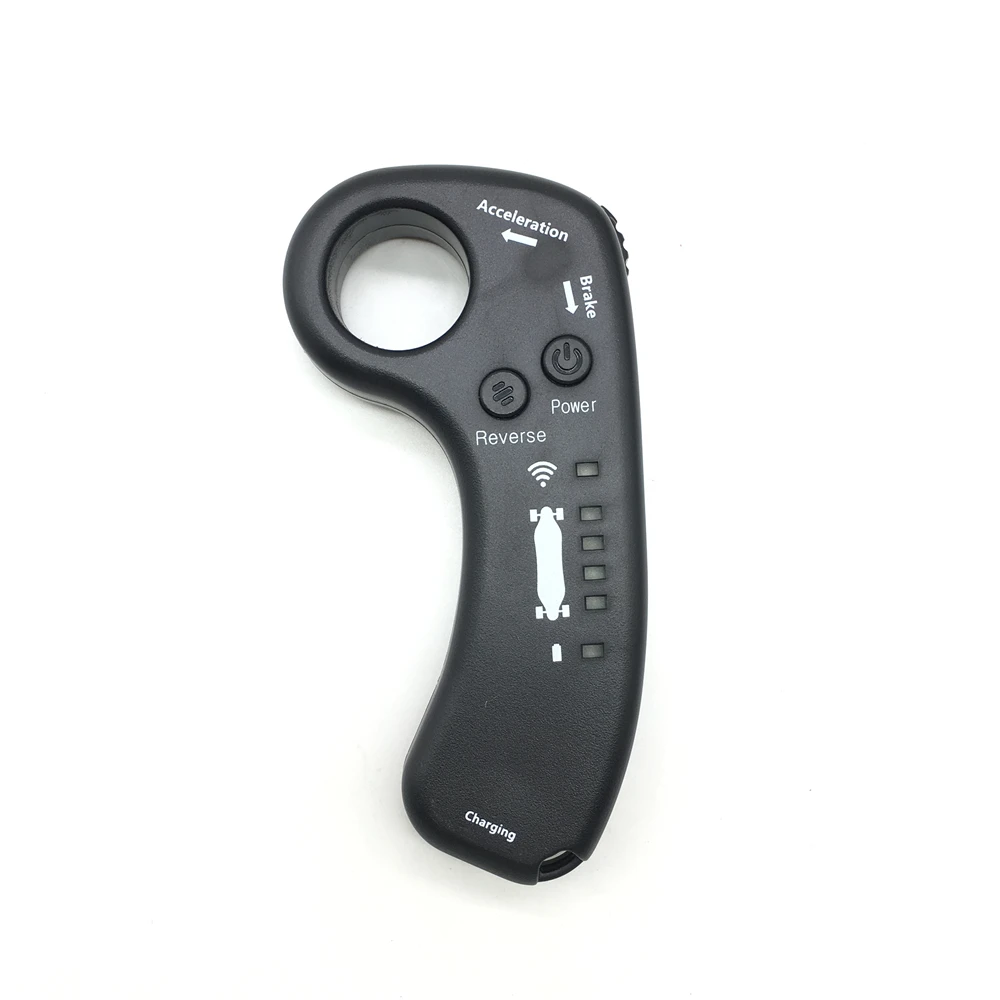

Особенности передатчика новой версии:
Новый эргономичный дизайн, более удобно держать
Светодиодный индикатор показывает состояние сигнала, режимы скорости, процент заряда батареи
4 различных режима скорости: скоростной спортивный режим, скоростной экономичный режим, режим средней скорости, низкоскоростной режим
Как выбрать правильный контроллер:
1. Подтвердите, какое напряжение ваш аккумулятор
6 струнных аккумуляторов-25,2 в 7 струн-29,4 в 10 струнных аккумуляторов-36 в
2. Подтвердите тип двигателя
Внешний Мотор-цепь, Ременный привод, ремень типа контроллера
Мотор-концентратор, интегральное колесо двигателя, пожалуйста, выберите контроллер типа колеса
3. Подтвердите одиночный привод или Четыре диска
Один контроллер приводит двигатель в один привод
Один контроллер приводит два двигателя, чтобы быть двойным приводом
Один контроллер приводит четыре мотора для четырехколесного привода
Пульт дистанционного управления соответствует основному контроллеру с описанием сигнала:
1: Подключите главный контроль к источнику питания
2: питание включено, подождите две секунды, затем нажмите и удерживайте клавишу около 6 секунд. Подождите, пока индикатор переключателя не начнет мигать.
3: Включите переключатель дистанционного управления и используйте небольшую отвертку, чтобы нажать кнопку внутри небольшого отверстия в левом нижнем углу пульта дистанционного управления.
4: пульт дистанционного управления выключен в течение двух секунд, а затем включен. Подождите, пока светильник сигнала дистанционного управления и светильник сигнала переключателя замигают одновременно, чтобы показать, что совпадение успешно!
Примечание:

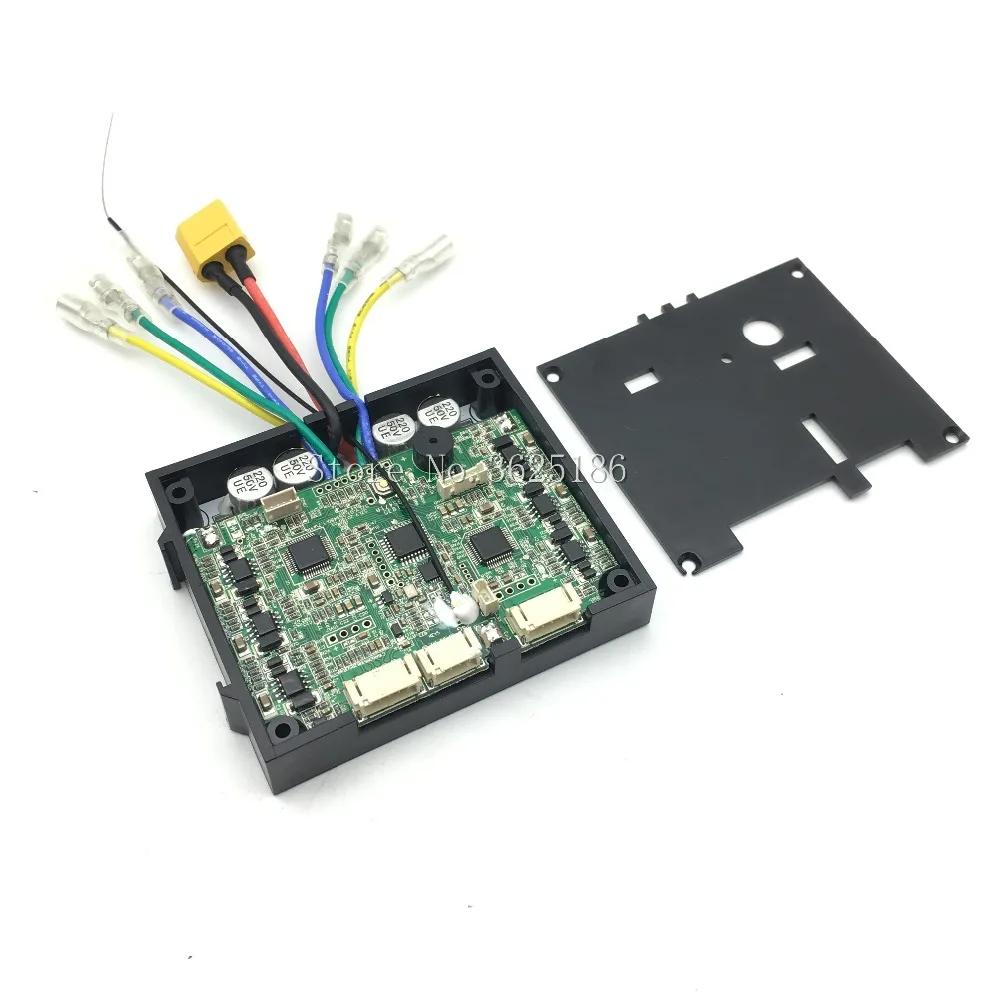

1. Плата драйвера является высокоточной печатной платой. Не прикасайтесь к металлическому предмету/жидкости до и во время использования, чтобы избежать внутреннего короткого замыкания!

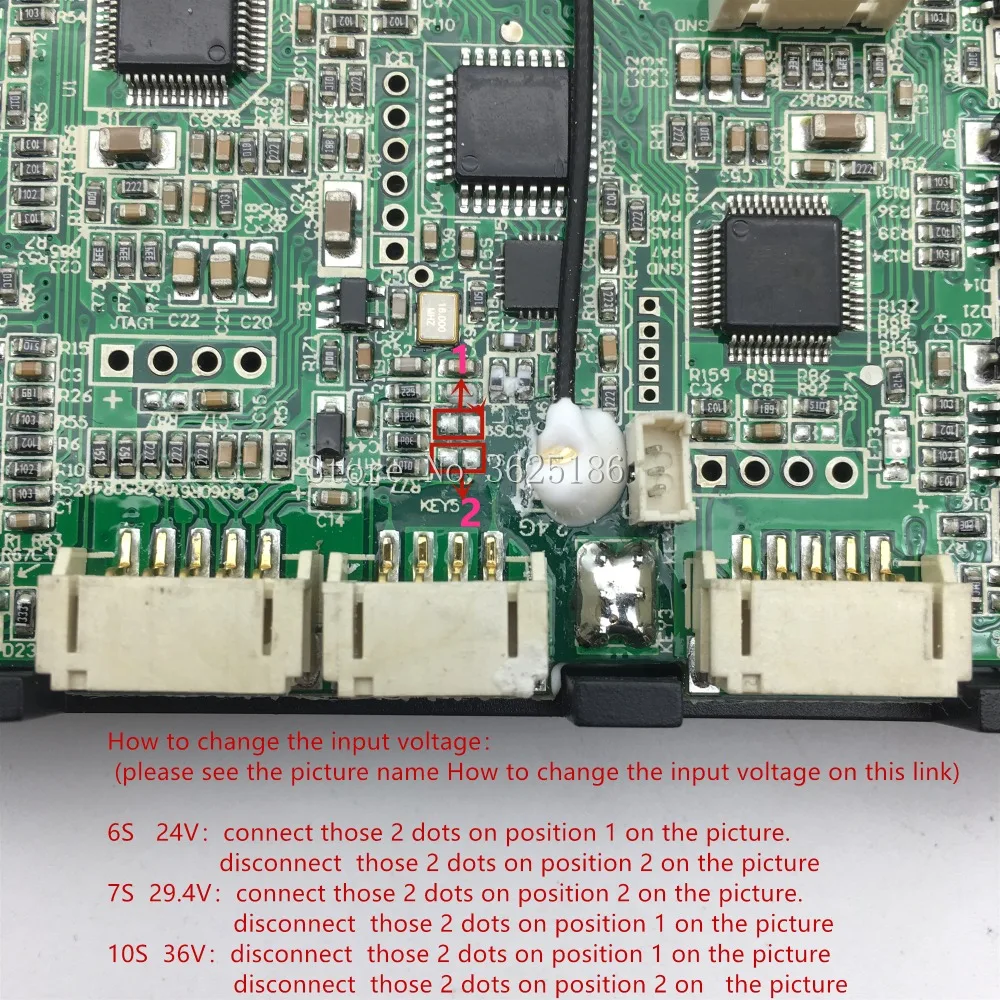

24 В ESC необходимо использовать напряжение выше 24 В, максимальное напряжение может быть использовано 29,4 в (ESC не будет работать ниже 24 В)
36 В ESC необходимо использовать напряжение выше 36 В, максимальное напряжение может быть использовано 48 В (ESC не будет работать ниже 36 В)
2. Не подключайте линии двигателя параллельно, чтобы один привод мог перемещать два двигателя
Примечание:
-Руководство по установке не включено, настоятельно рекомендуется Профессиональное использование. Мы настоятельно рекомендуем Вам обратиться к профессору, чтобы помочь вам установить эту материнскую плату.
Инструкции по эксплуатации беспроводного контроллера:
1. Способ запуска контроллера: кнопка переключения контроллера имеет две линии, подключите этот переключатель. Когда блок управления приведен в действие, нажмите переключатель, услышите звук: «drop», контрольная панель мигает красный светильник, указав, что плата управления была активирована. Закройте панель управления, как указано выше, нажмите еще раз.

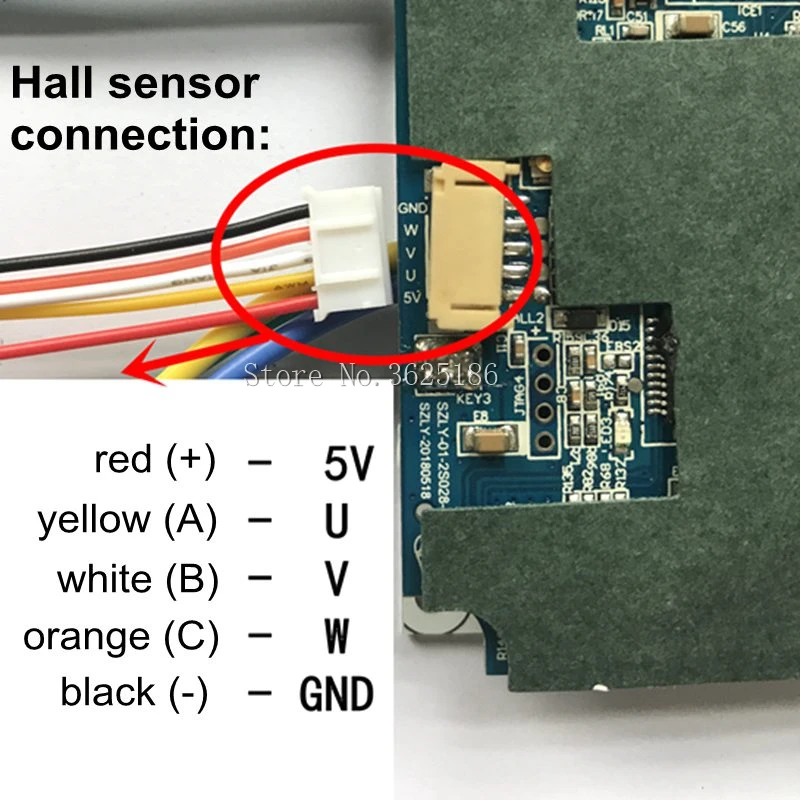

2. Плата управления и способ подключения двигателя: двигатель с резиновой головкой трех толстых линий-это шнур питания, пять бок о бок с тонкой линией-это линия измерения холла. Для удобства работы эта настройка контроллера является режимом двойного привода. Подключите только три толстые провода на двигателе и плате драйвера соответственно (здесь заказ подключения случайный), нет необходимости подключать пять тонких проводов (Holzer провод), И двигатель пульта дистанционного управления может обеспечить плавный запуск и остановку.
3. Пять тонких проводов (линия Холла) на двигателе являются uesd для подключения к другим контроллерам, если вам это нужно позже. Если вам нужны тонкие провода, вы можете их использовать. Даже если вы не используете тонкие провода (линия Холла), преимущества этого контроллера в том, что плата контроллера также работает очень хорошо, более удобна в использовании, частота отказов низкая.
4. Предложение: пожалуйста, не подключайте тонкие провода (линия Холла) при тестировании. Если двигатель не работает или поворачивается при запуске теста, пожалуйста, замените и подключите две из трех линий электропередачи.
Примечание: Когда контроллер включен и тестируется, не прикасайтесь к передней панели контроллера с большим количеством металла и не прикасайтесь к вышеуказанному, легко короткое замыкание и сжигание платы управления.
Пожалуйста, не позволяйте передней части компонентов печатной платы с металлом или жидкостью, это также может легко привести к короткому замыканию печатной платы.
5. Дистанционное управление: Включите переключатель, нажмите кнопку переключения вперед и назад, пульт дистанционного управления и контроллер автоматически совпадают с подключением. Нажмите кнопку скольжения для ускорения двигателя. После вытягивания слайдера замедление двигателя тормозом.
Вот два переключателя скорости.
Есть два направления вперед и назад.
Пульт дистанционного управления: перезаряжаемый, подключен к обычному зарядному кабелю сотового телефона.
6. Беспроводное дистанционное управление и управление работой подключения платы:
①. Плата управления, подключенная к источнику питания, сначала откройте кнопку пуска платы управления и посмотрите, как панель управления мигает красным цветом, чтобы панель управления была активирована.
②. И затем откройте пульт дистанционного управления на пульте дистанционного управления, в то же время нажмите кнопку переключения вперед и назад, светильник дистанционного управления мигает, пульт дистанционного управления был открыт, при нормальных обстоятельствах, когда пульт дистанционного управления и панель управления автоматически соединены, Нет необходимости снова подключаться для управления пультом дистанционного управления.
7. Режим подключения: после открытия ключа как панели управления, так и пульта дистанционного управления, пожалуйста, дайте пульту дистанционного управления близко к панели управления, и сначала нажмите кнопку подключения панели управления, затем нажмите кнопку подключения на пульте дистанционного управления, Затем светильник на панели управления быстро меняет мигание в обычный мигание. Это доказывает, что связь успешна.


Примечание: короткое нажатие кнопки означает: Нажатие выключателя отпустит примерно через 1 секунду, длительное нажатие кнопки означает: нажатие и удерживание кнопки, не отпуская ее.
1. Характеристики:
Параметры спецификации имени
Размер батареи 602030
Постоянной ёмкости, универсальный конденсатор емкость 3,7 V/300mA
Время зарядки 20 минут для зарядки 50%
Порт для зарядки Micro USB
Вес 55 г
Режим связи многоточечная частота прыжка 2,4G
Дистанция дистанционного управления 20 м

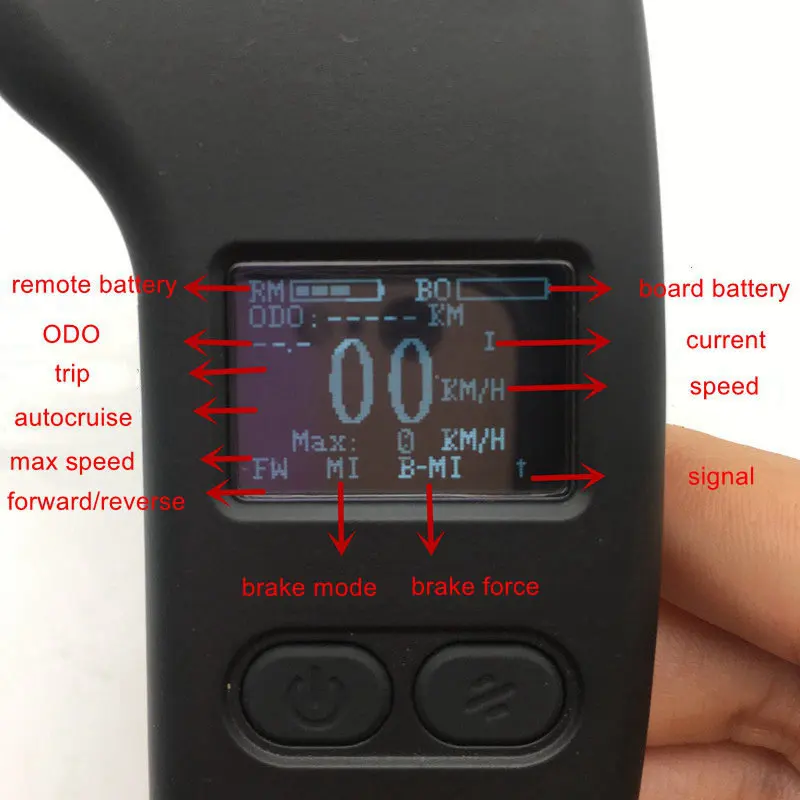

Тип дисплея OLED
Размер дисплея 0,96 дюйма/15 мм * 22 мм
2. Описание функции
Питание на пульте дистанционного управления:
Пресс и удерживайте Мощность кнопку в течение 3 секунд, чтобы включить, и на дисплее появится светильник или похода по магазинам.
Пульт дистанционного управления выключен:
Нажмите кнопку питания в течение 3 секунд,
Пульт дистанционного управления автоматически выключается:
Пульт дистанционного управления не подключен к скутеру, и он автоматически отключится в течение 30 секунд. Пульт дистанционного управления и скутер не будут автоматически отключены, если есть соединение между пультом дистанционного управления и скутером.
Переключатель блока:
Когда пульт дистанционного управления выключен и установлен, нажмите и удерживайте кнопки 1 и 2 для отображения интерфейса меню, Нажмите стрелку 2 экрана для перемещения вверх и вниз и перейдите к блоку: км/ч MPH. Колесо прокрутки переключается между ?
