Вакуумный стол для работы на станке с ЧПУ
Чем закрепить материал на станке с ЧПУ, чтобы сила вращения не сбила его во время гравировки? Саморезы, шурупы, прижимы, струбцины, скотчи, горячий клей — что только не используется мастерами для механического закрепления заготовок на станке с ЧПУ.
Однако в процессе работы всё равно возникают неприятности. То фреза срезает шуруп, то фанера или текстолит выгнулись дугой. Закрепляя пластиковую модель скотчем, потом приходится долго мучиться с очисткой материала. Трудно подобрать способ крепления для деталей с тонкими стенками или сложной геометрией.
Часто для механического крепления саморезами используют перемычки и обрамляют заготовку дополнительным материалом, чтобы после обработки его просто обрезать и выбросить. Но, когда работаешь с дорогостоящим материалом, то каждый миллиметр буквально «на счету».
Вакуумный прижим — закрепляет быстро, плотно, надёжно
Проблемы с прижимом материалов может решить вакуумный стол. Опытные мастера давно признали, что это незаменимый помощник при работе на фрезерном станке с ЧПУ.
В нашей мастерской мы сделали вакуумный столик размером 160х160х16 мм, который пригодится владельцам небольших станков. Он плотно прижмёт дерево, металл, акрил, пластик, текстолит и позволит фрезе сделать из материала всё, что вы захотите. Вакуумный прижим подходит как для раскроя материалов, так и для рельефной обработки деталей.
Преимущества вакуумного стола
• Быстро закрепляет заготовку
• Равномерно прижимает гибкие материалы
• Исключает столкновение фрезы с крепежом
• Экономит время мастера
• Увеличивает производительность станка
• Повышает качество продукции
• Устраняет необходимость «жертвенной» подложки
Как устроен вакуумный стол

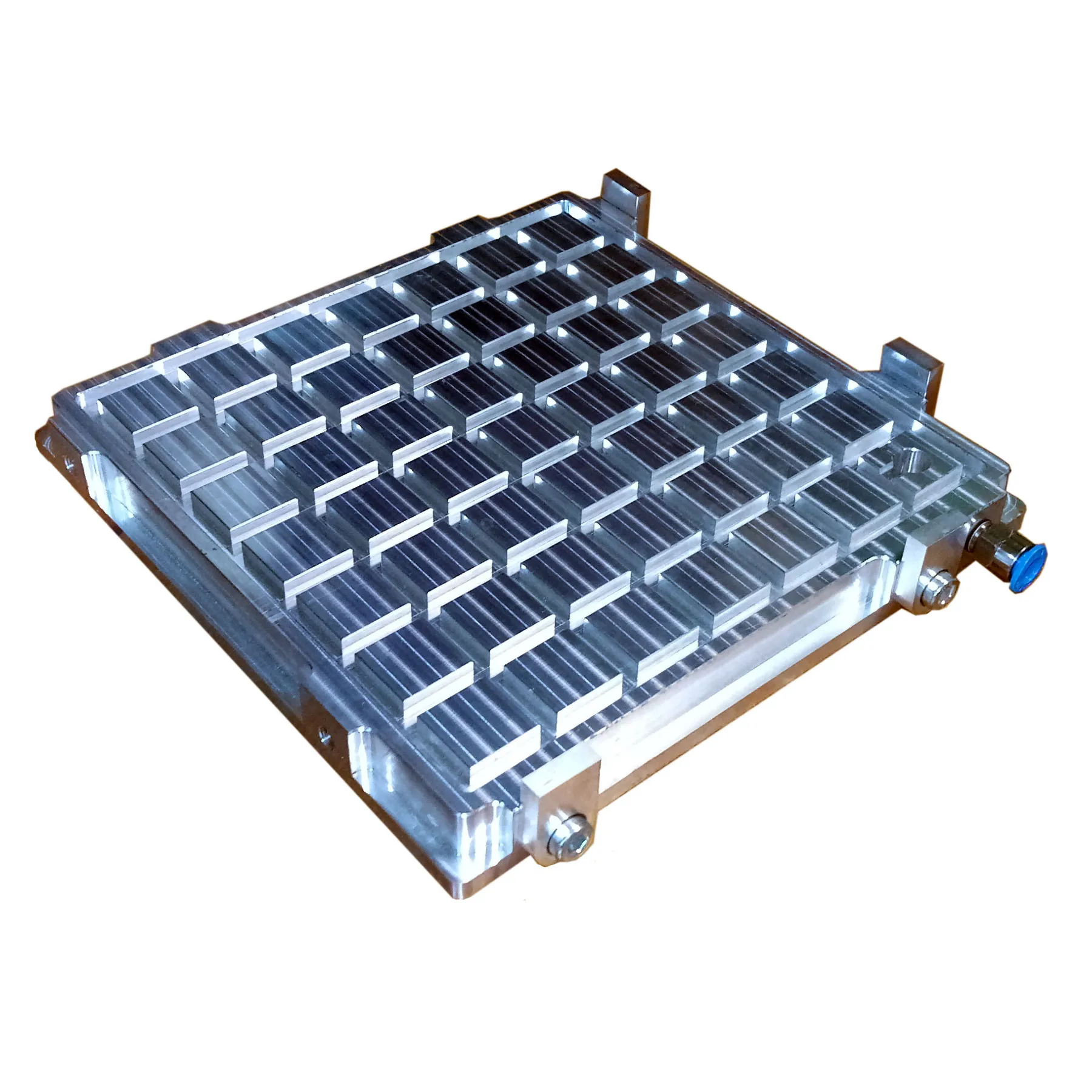

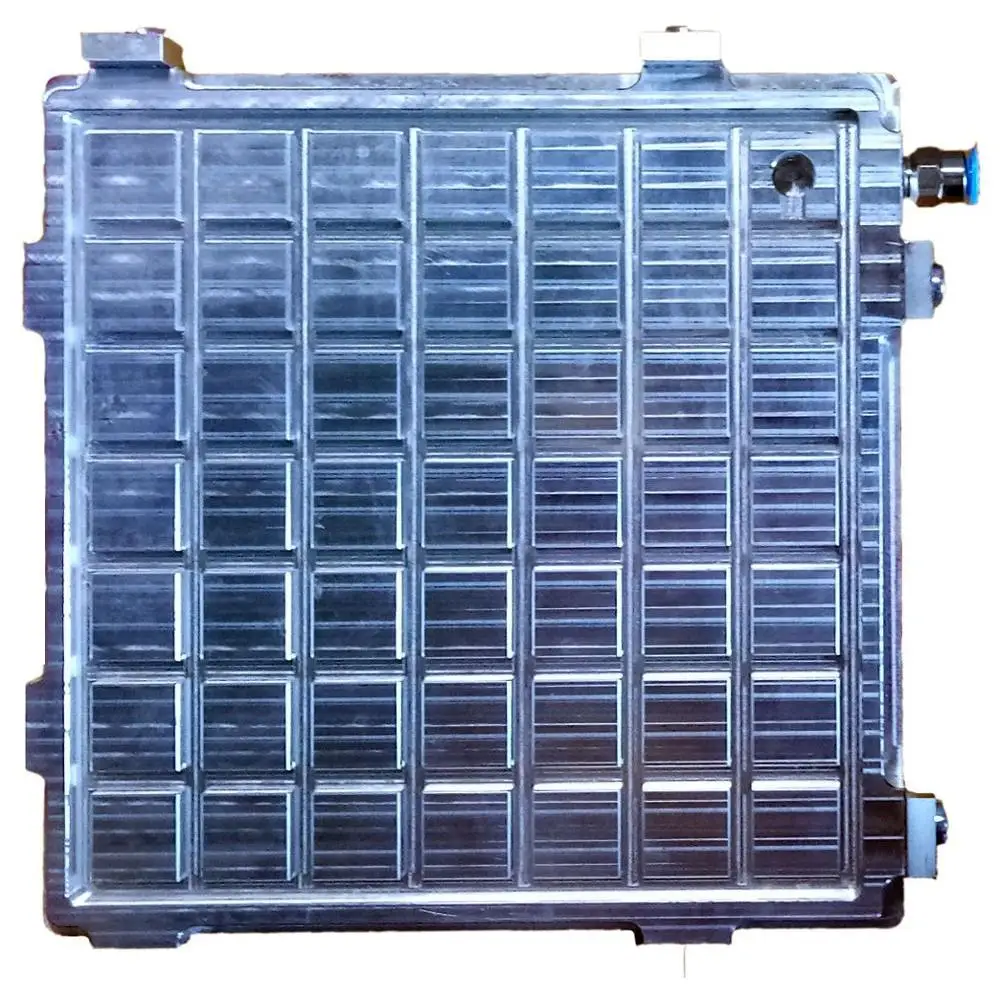

Стол изготовлен из высокопрочного материала д16т. Поверхность – решётчатая, с шагом сетки 20 мм. Это значит, что можно использовать вакуум для обработки небольших сувениров размером 40-60 мм.
По поверхности решётки прокладывается уплотнитель с диаметром 4 мм. Столик присоединяется к шлангу с диаметром 6 мм. В конструкции вакуумного стола предусмотрены съёмные упоры для серийного производства деталей. Кроме того, есть возможность соединить несколько столов вместе, чтобы увеличить поверхность прижима.
Комплект:
Стол вакуумный 160х160х16мм
Огрпничители 4шт
Соединительный фиттинг для шланга 6мм
