Соленоидный микроклапан 24 В, 12 В, вентиляционный клапан 4,5 в, Соленоидный клапан молокоотсоса 6 В, микровоздушный клапан

Номинальное напряжение

Dc4.5в

DC6V

DC12V

DC24V

Диапазон напряжения

DC4.05V-4.95V

DC4.8V-7.2V

DC10.8V-13.2V

DC21.6V-26.4V

Номинальный ток

300 ± 15% мА

333 ± 15% мА

185 ± 15% мА

96 ± 15% мА

Спущенная скорость

<3S (разочаровывается от 300 мм рт. Ст. До 15 мм рт. Ст. При емкости см3)

Диапазон давления

0-350 мм рт. Ст.

Герметичность

<15 мм рт. Ст./мин (снижение давления с 300 мм рт. Ст. При емкости см3)

Сопротивление изоляции

> 50 мОм Мин (500 В постоянного тока)

Класс изоляции

Б

Жизнь

Более 100000 раз

Рабочая жидкость

Воздух

Диапазон рабочих температур

0 °C-55 °C

Мощность

<2 Вт

Спецификация продукта

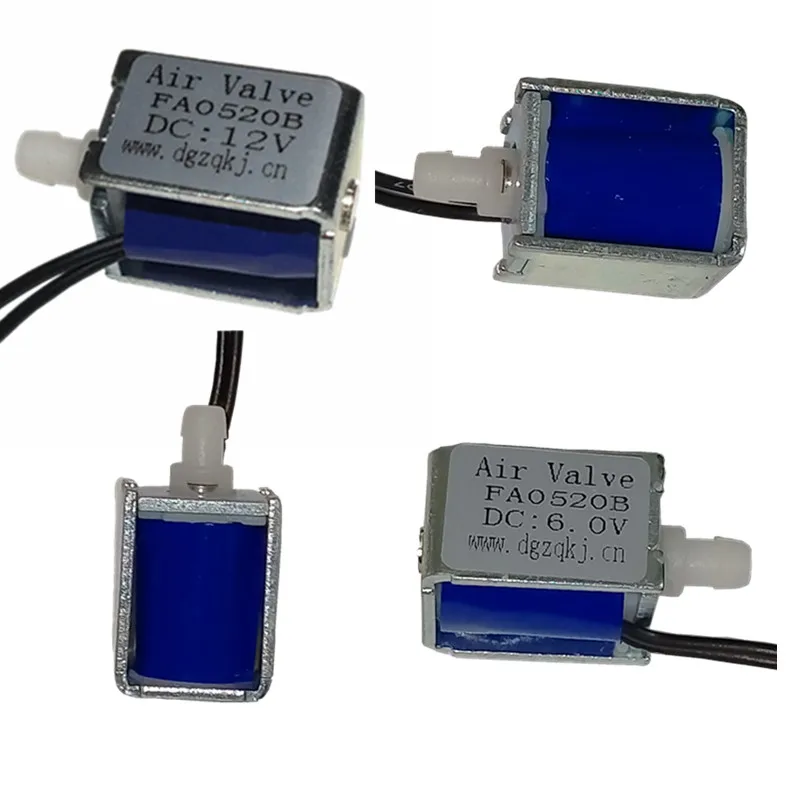

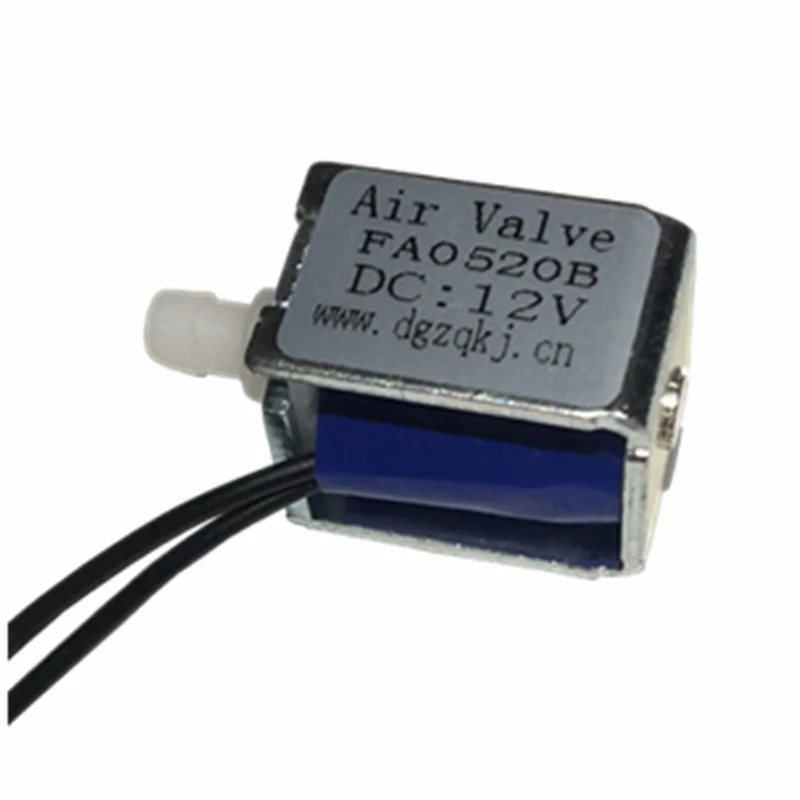

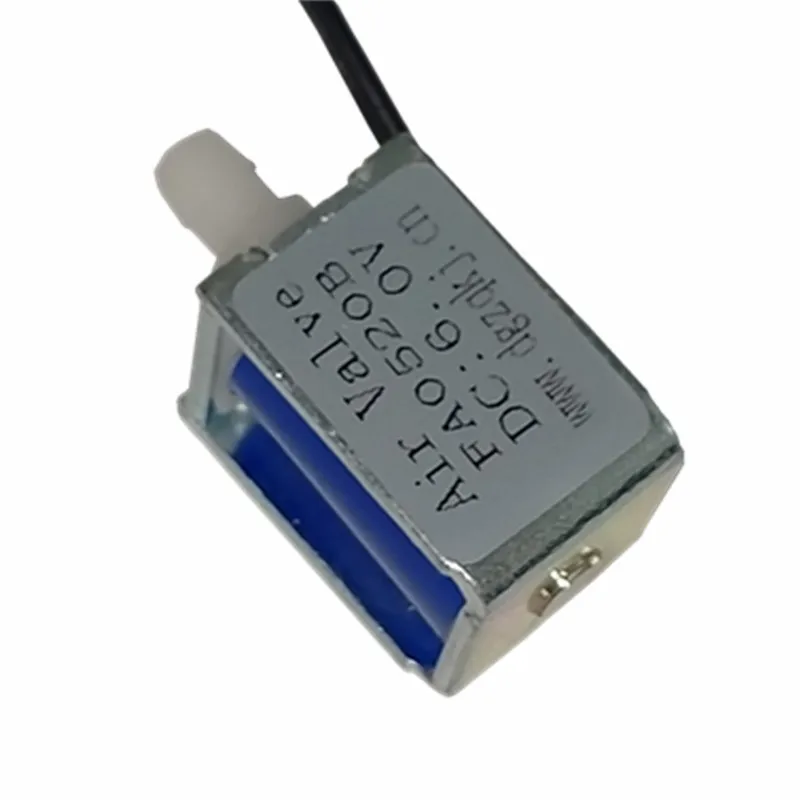

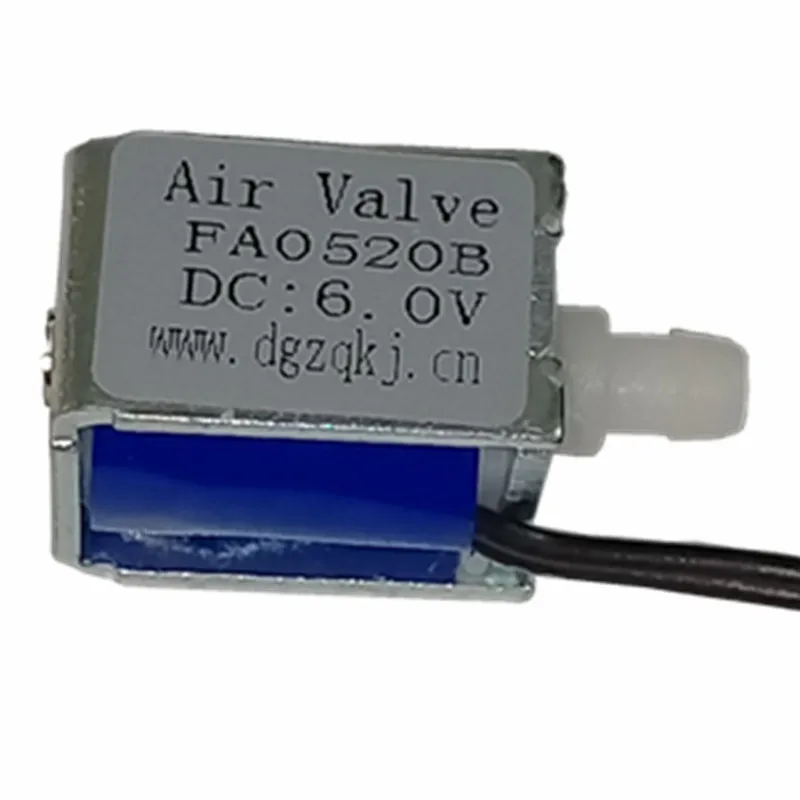

1. Применение: настоящая спецификация относится к соленоидным клапанам Fa0520B dc4.5в 、 6,0 В 、 12,0 в 、 24,0 в.

2. Условия тестирования:

2-1 стандартом испытания окружающей среды является температура окружающей среды 20 ℃ и относительная влажность 65% RH. Если не возникнет никаких споров, тест может быть проведен при следующих обстоятельствах: температура окружающей среды 5-45 ℃и относительная влажность 30 ~ 80% относительной влажности.

2-2 положение: горизонтальное

2-3 нагрузки: воздух 350 мм рт. Ст.

3. Узор: нормально закрытый

3-1 Номинальное напряжение

Dc4.5в

DC 6,0 V

DC 12,0 V

DC 24,0 V

3-2 Рабочее напряжение

DC4.05V-4.95V

DC4.8V-7.2V

DC10.8V-13.2V

DC21.6V-26.4V

3-3 ток

300 ± 15% мА

333 ± 15% мА

185 ± 15% мА

96 ± 15% мА

3-4 Класс изоляции: B

3-5 утечки: давление от 0 до 350 мм рт. Ст. В баке см3. Затем удерживайте в течение 30 секунд. После измерения значения сброшенного давления, которое должно быть менее 3 мм рт. Ст./мин.

3-6 Скорость выпуска: при объёме 350 куб. См требуется менее 5 секунд, чтобы выпустить давление от мм рт. Ст. До 15 мм рт. Ст.

3-7 Диэлектрическая прочность: необходимо проверить между катушкой и внешней ментальные части при применении в переменного тока в течение 1 секунды. (ток ≤ мА)

3-8 натяжение вывода: подвешивание статической нагрузки 0,5 кг на клемму клапана не приведет к повреждению клапана.

4. Проверка надежности:

4-1 срок службы: Включение питания в течение 1 секунды и выключение в течение 2 секунд одним циклом; Выполнение этого действия более чем на 30000 циклов. После действия осмотрите изделие на тесте 3-5,3-6 и выясните, как оно работает.

4-2 Испытание при низкой температуре окружающей среды: при температуре 0 ℃ в течение 5 часов, затем осмотр клапана в тесте 3-6,3-7 и выяснение, что он по-прежнему работает хорошо.

4-3 испытание при высокой температуре окружающей среды: при температуре 50 ℃ в течение 5 часов, затем осмотр клапана в тесте 3-5,3-6 и выяснение, что он по-прежнему работает хорошо.

5. Другие:

5-1 испытание на падение: Базовые характеристики и структура не должны деформироваться после следующего испытания; При стандартной упаковке, затем уронить ее спереди, сбоку, И края часть от высоты 50 см до Бетонного Пола.

5-2 необычный тест: Нет возгорания и курения, Пока питание включено с номинальным напряжением в течение 8 часов непрерывно.
