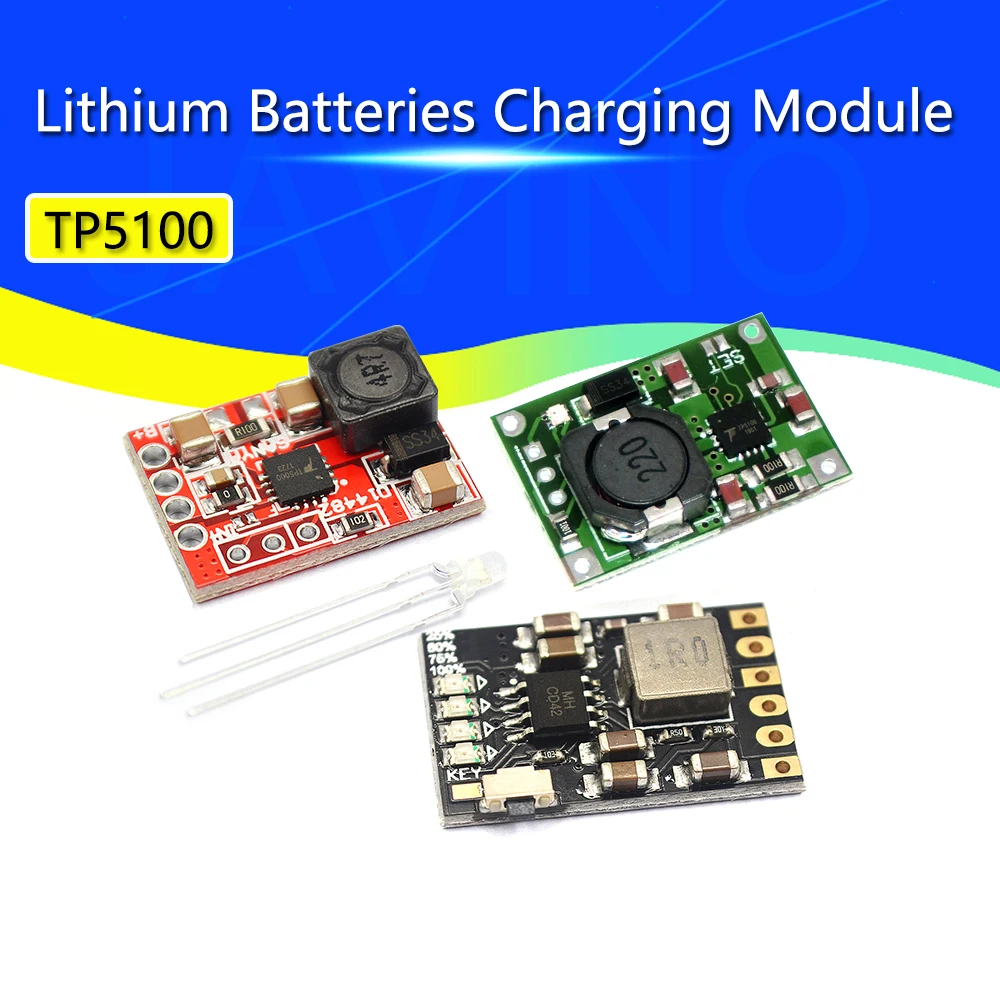

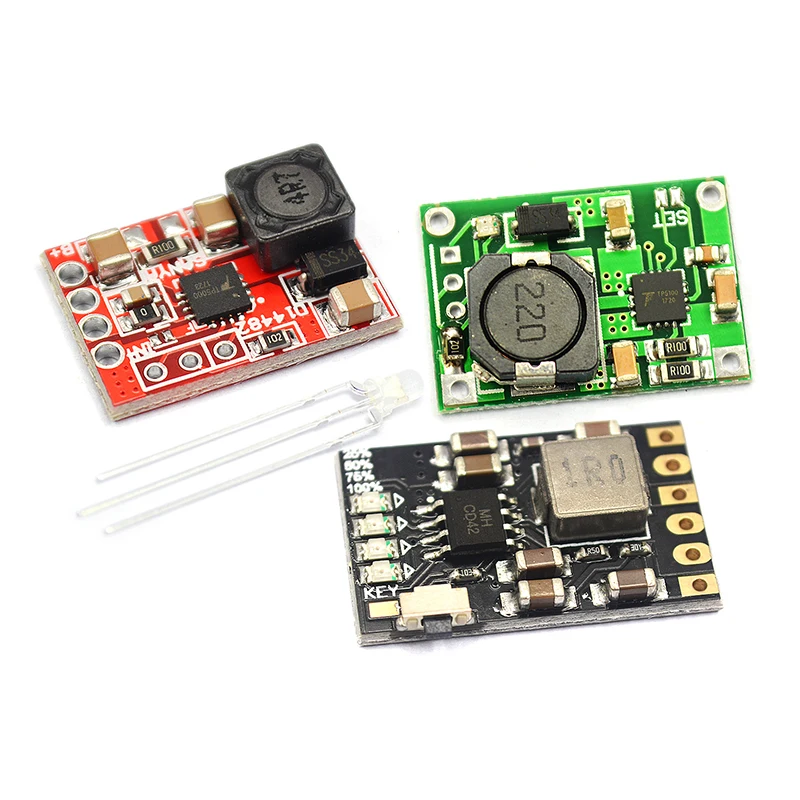

TP5100 плата модуля питания управления зарядкой TP5000 1A 2A совместима с 4,2 V 8,4 V одиночными и двойными литиевыми батареями

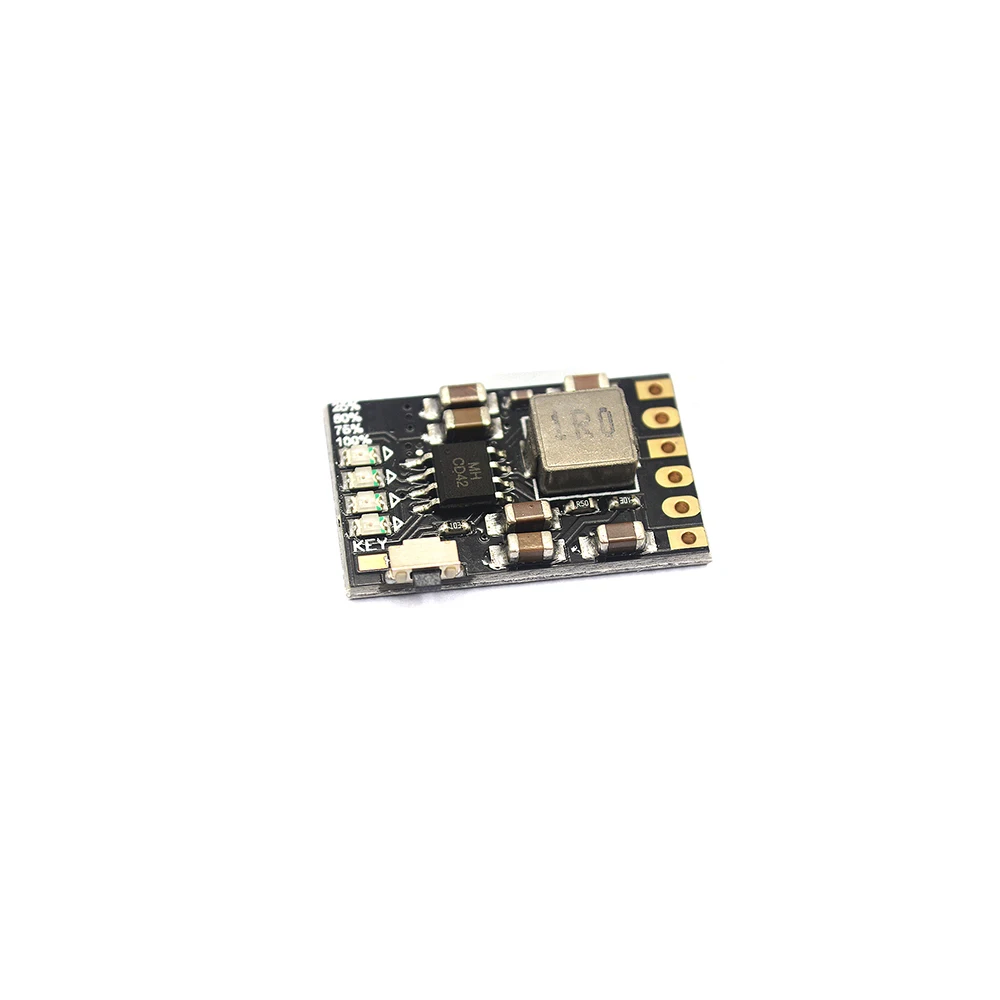

Особенности продуктаЗарядное напряжение: DC 4,5 V-5,5 V (Рекомендуемая температура: DC 5V)
Ток зарядки: 0-2,1 А
Ток зарядки: 100uA
Полное напряжение: 4,2 V +-1%.
Ток разряда: 0-3 А;
Ток разрядки: 50 А
Эффективность разряда: 96% максимум
Выходное напряжение: 5 В
Выходной ток: 0-2,1 А;
Температура окружающей среды: от-20 ° до + 85 °
Модуль с функцией защиты литиевой батареи (для литиевой батареи без
Защита, с защитной панелью)
Защита от перегрузки по току (OCP)
Защита от перенапряжения (OVP)
Защита от короткого замыкания (SCP)
Защита от перегрева (OTP)
Уровень заряда и разряда 4 Интервальная индикация

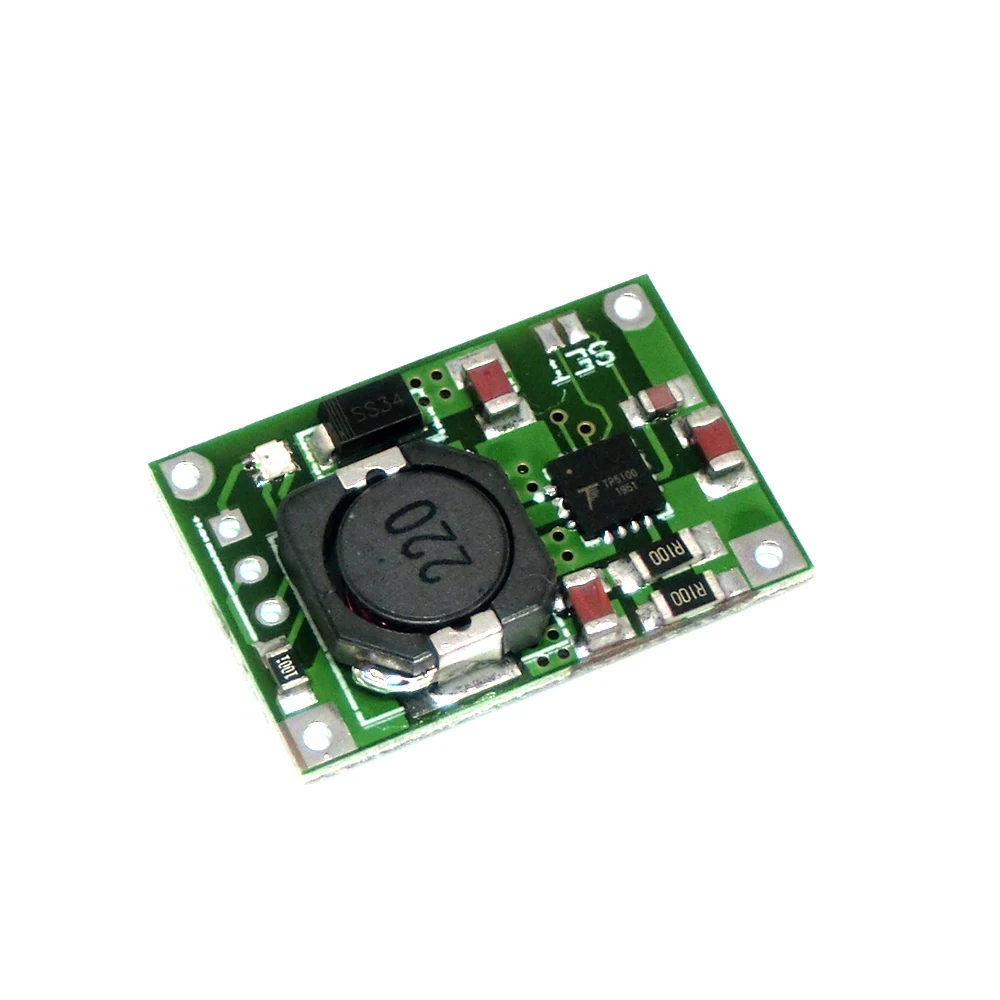

TP5100 представляет собой двойной переключатель buck 8,4 V, с переключением между дальним и клетки 4. 2V литиевая батарея Зарядка чип управления. Его ультракомпактный QFN16 пакет и простая Внешняя цепь, что делает TP5100 идеальным для портативного оборудования, так что большой ток управления зарядкой приложений. Между тем, TP5100 встроенный входной ток, защита от пониженного напряжения, защита от перегрева, защита от короткого замыкания, контроль температуры батареи, защита от обратной батареи.
TP5100 имеют 5V-18V Широкий диапазон входного напряжения, двойной батареи при непрерывной зарядке малым током светодиодный индикатор заряда в предзарядка, постоянный ток, постоянное напряжение Трехфазная система, предварительно ток заряда при непрерывной зарядке малым током светодиодный индикатор ток заряда через внешний резистор регулировки, максимальный ток зарядки до 2 А. TP5100 с частотой 400 кГц режим переключения позволяет использовать меньшее внешнее устройство Suo и большой ток зарядки по-прежнему поддерживать меньшее количество тепла.
TP51OO встроенный силовой PMOSFET, схема защиты от вторжений, поэтому нет защиты от вторжений и других внешних диодов Шоттки.
Особенности:
-Двойной 8,4 v/4,2 v Литиевый ПЕРЕЗАРЯЖАЕМЫЙ одиночный
-Программируемый ток заряда. 0. 1A-2A
-Программируемый постоянный предзарядный ток 10% -100%.
-Широкое рабочее напряжение, максимальный диапазон I8V
-Красный и зеленый светодиодный индикатор состояния заряда
-Защита от перегрузки по току, защита от пониженного напряжения
-Защита от перегрева батареи, обратное отключение батареи, защита от короткого замыкания
-Частота переключения 400 кГц, полезная индуктивность 20uH и многое другое
-PWR _ ON Power battery для переключения управления
Максимальный Рейтинг:
-Статическое Входное напряжение (VlN): 20 в
-Бай:-8,4 V-20V
-Время короткого замыкания летучей мыши: непрерывное
-Диапазон температур рабочей среды: -40 ° -85 °
-Диапазон температур хранения: -65 ° - 125 °
Применение:
-Портативное оборудование, различные зарядные устройства
-Смартфон, КПК, мобильный сотовый телефон
-MP4, MP5 плееры, планшеты
-HM
-Электроинструменты
-Рация

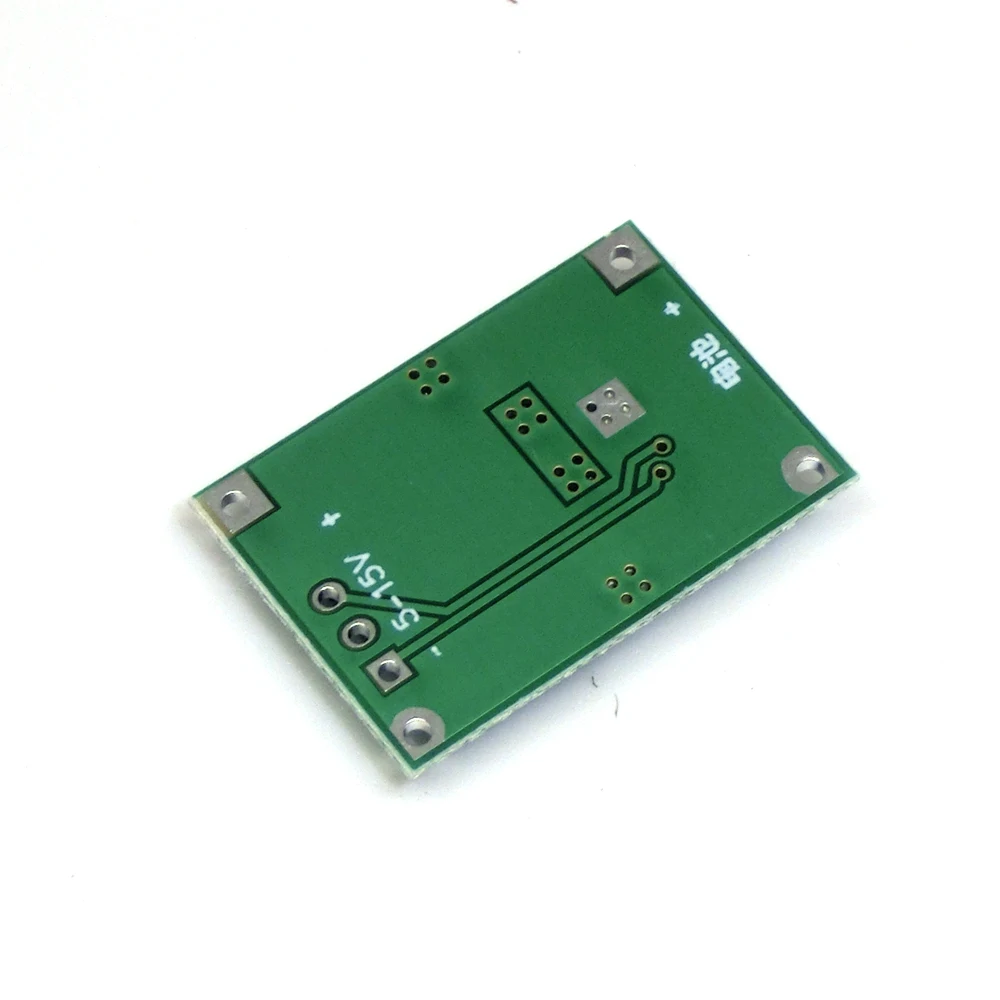

Настройки доставки по умолчанию: 4,2 V 2A. На плате есть светодиодный индикатор и внешний резервный светодиодный индикатор.
Размер: 25*17*5 мм ультра-маленький размер
Входное напряжение: 5-18 в DC источник питания
Состояние зарядки: полный и незаряженный синий свет, зарядка красный.

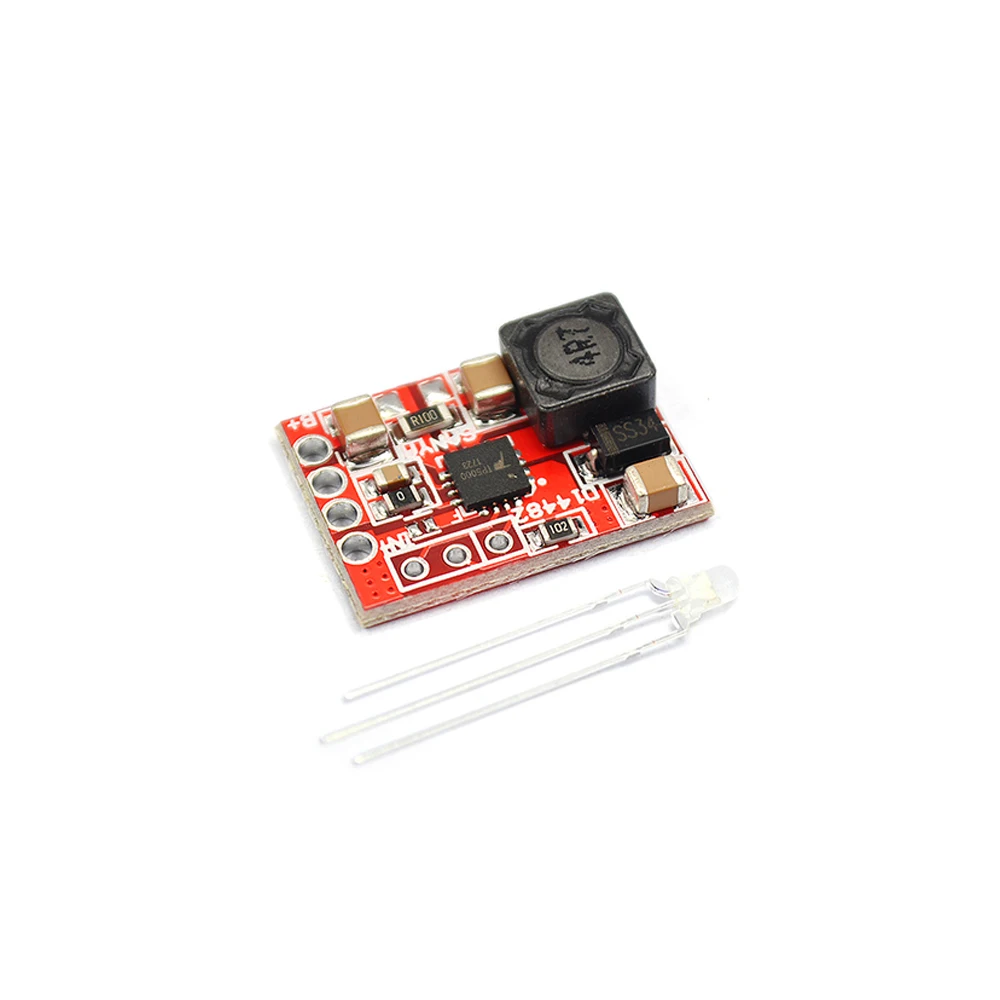

Особенности:
Режим переключения buck имеет более высокую эффективность и жар, чем линейная цепь зарядки. Зарядный ток 1А, в постоянном токе для поддержания 1А. Дополнительное рассеивание тепла не требуется, что снижает влияние нагрева на зарядный ток. Сократить время зарядки. Можно выбрать обычные литий-ионные литий-полимерные батареи или литий-железо-фосфатные батареи. Для изменения настроек необходим только один джемпер.Характеристики:Материал: АБС-пластикРазмер: 21,5*14,5*4,2 мм/0,85*0,57*0,17"Вход: 4,5-9VВыход напряжение: 4,2 V/3,6 V ± 1% (PCB по умолчанию литий-ионный аккумулятор 4,2 V)Выходной ток: по умолчанию 1AИспользование:1. Литиевые батареи должны быть подключены только к источнику питания 5 В и выходу B + B-быть подключены к аккумуляторам. При зарядке включается красный светильник, зарядка полная, зеленый светильник включается после зарядки.2. Для литий-железо-фосфатные аккумуляторы 3,6 V, только в том случае, паяльник необходим для того, чтобы открыть банку пятно между двумя пайки тормозные колодки. Метод подключения аккумуляторной батареи остается неизменным, как описано выше. В том случае, если это необходимо, чтобы перезарядить 4,2 V литий-ионный аккумулятор и зарядное устройство припой pad может быть ближнего света и пайки для того чтобы соединить батареи.Примечания:1. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо!2. Возможны отклонения в 1-3 мм вследствие измерений вручную.
