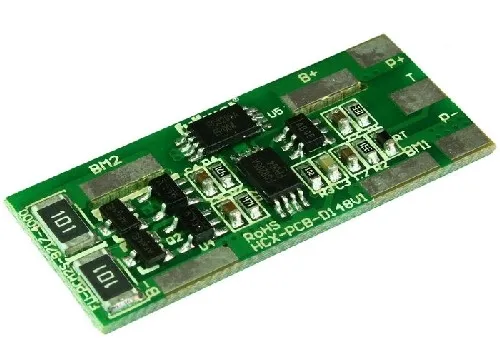

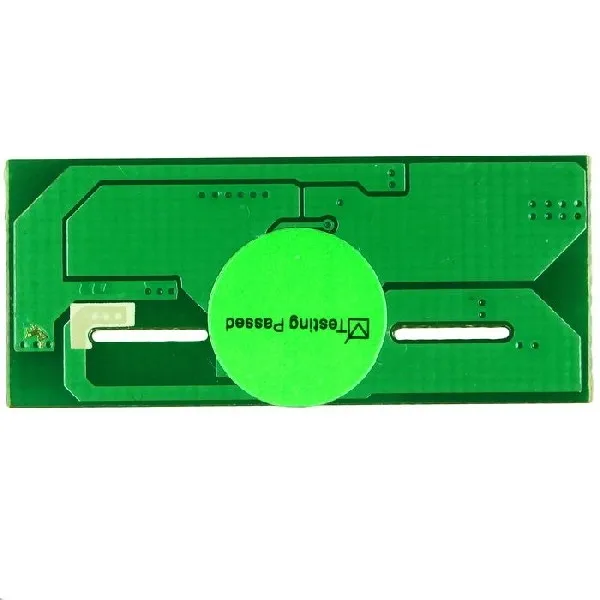

Контроллер заряда-разряда с балансиром HCX-D148V1 для Li-Ion батареи 7,4В 5A

Технические характеристики контроллера заряд/разряда с балансиром:

Модель: PCM_HCX-D148V1 Количество последовательно-соединенных Li-Ion АКБ: 2шт Номинальное напряжение: 7,4В Напряжение балансира (для ячейки): 4,2±0,025В Напряжение заряда: 8,4В Алгоритм заряда: CC/CV Номинальный ток разряда: 5А Максимальный ток заряда: 5А Напряжение перезаряда ячейки (VCU): 4,25±0,025В Время срабатывания защиты: 0,7-1,35с Напряжение возобновления заряда: 4,05±0,05В Напряжение переразряда (VDD): 2,4±0,062В Время срабатывания защиты: 89-167мс Напряжение возобновления разряда: 3,0±0,1В Пороговое значение тока (IEC): 6±1А Сброс защиты: отключение нагрузки Защита от КЗ: Время срабатывания защиты: 8-16мс Сброс защиты: отключение нагрузки Сопротивление схемы защиты: <=50мОм Возможность подключения индикации Температура использования: -40°С ... +85°С Размеры,мм: 33 х 14 х 2,4мм Вес, гр: 10

Особенности:

 -Балансир:  Плата контроля PCM_HCX-D148V1 для 2S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи,  напряжение на каждой из ячеек выравнивается до значения 4,2В. Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением 8,4В (после окончания активного процесса заряда) не менее 60 мин после полной зарядки батареи.    -Контроль напряжения на каждой из ячеек:  При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.   -Контроль по току:  При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

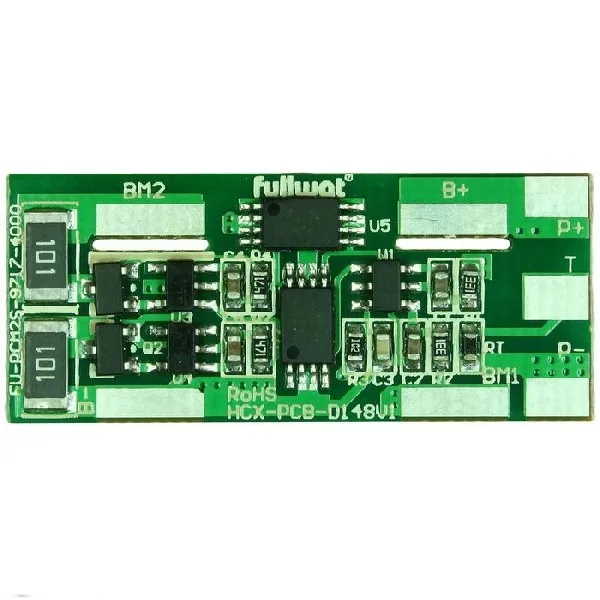

Описание выводов:

" B- " - общий минус батареи "BM1" или "BM2" - +3,7В (выводы закорочены) " B+ " - общий плюс батареи  " P- " - минус нагрузки (зарядного устройства)  " P+ " - плюс нагрузки (зарядного устройства)  " T " - выход терморезистора NTC 10K
