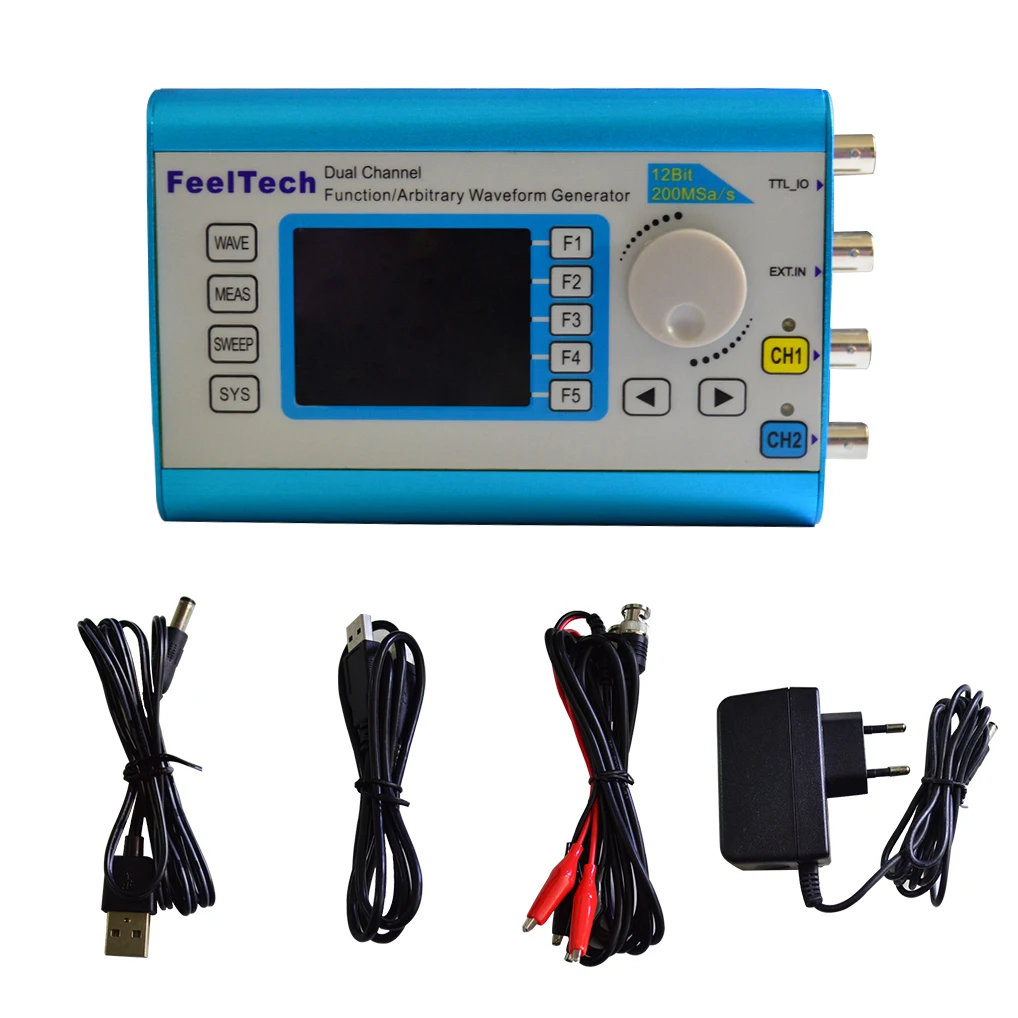

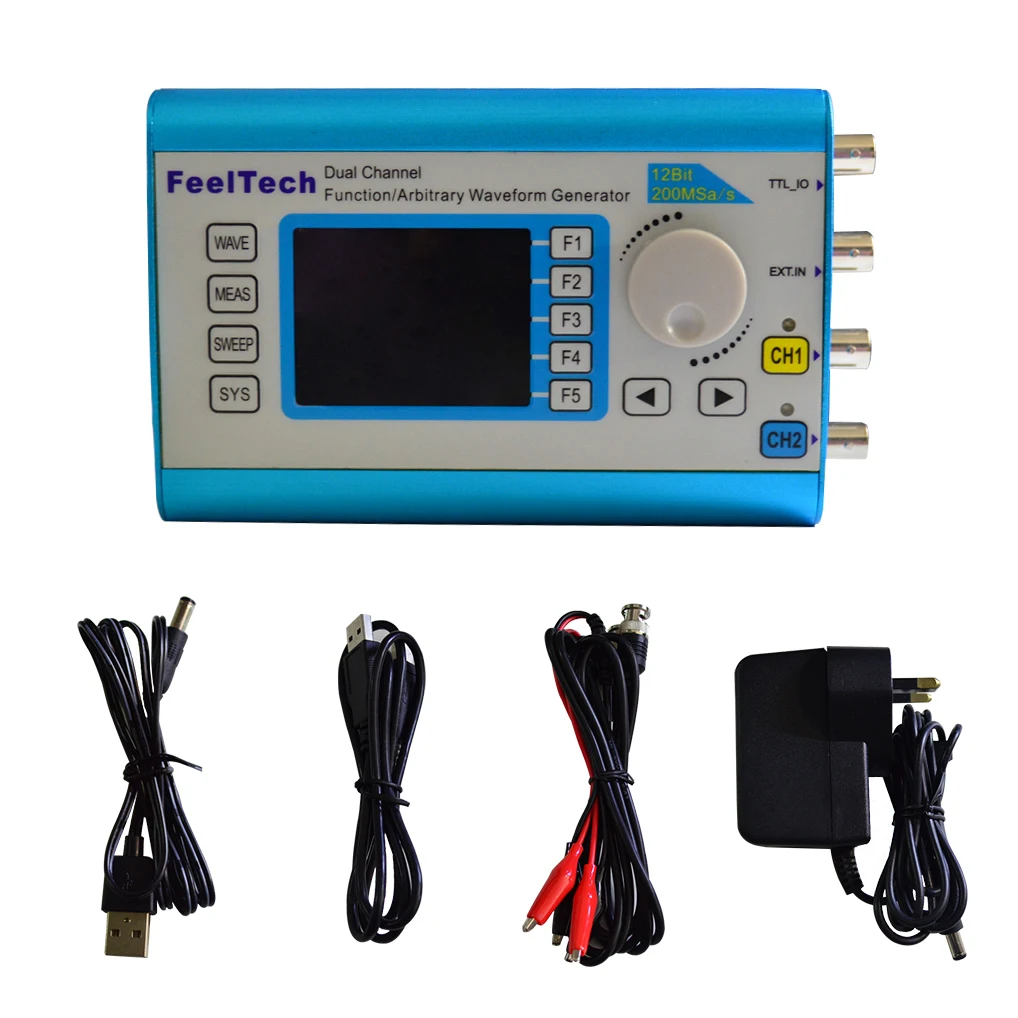

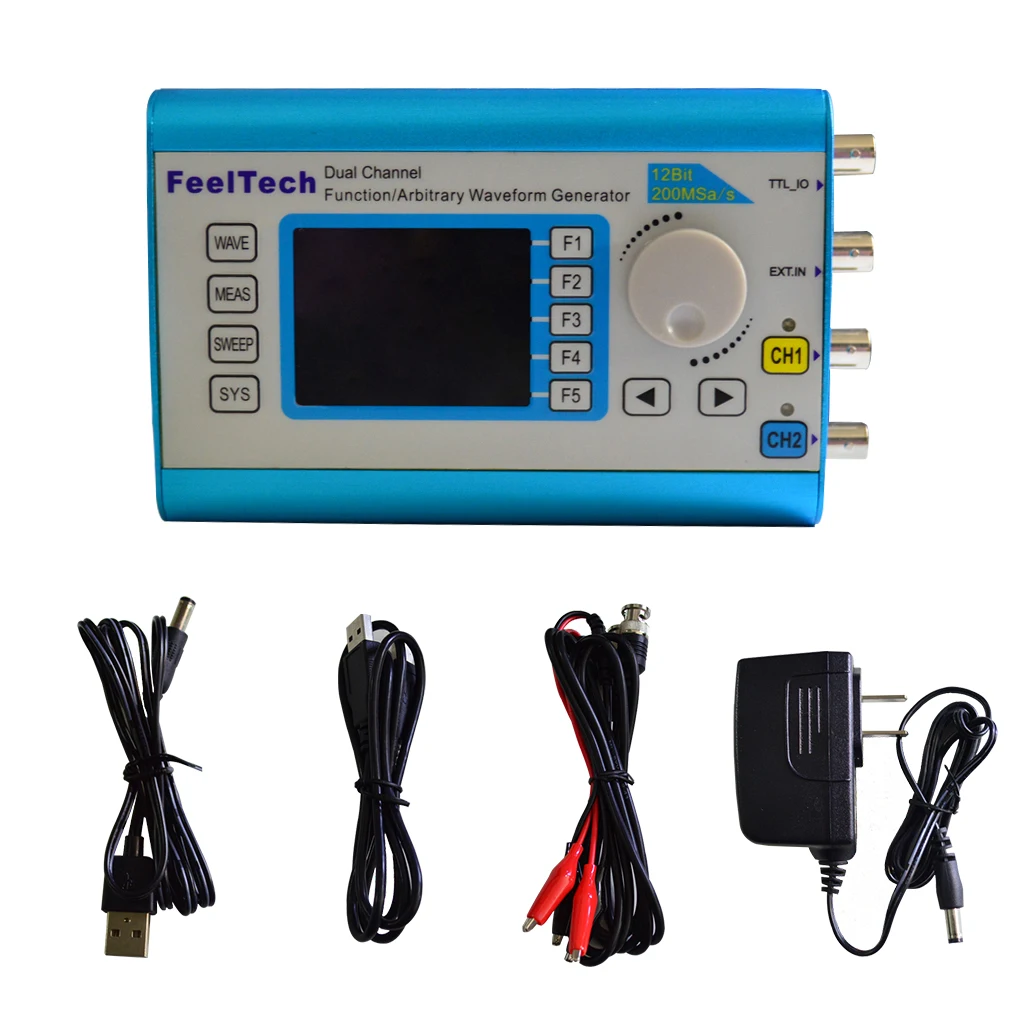

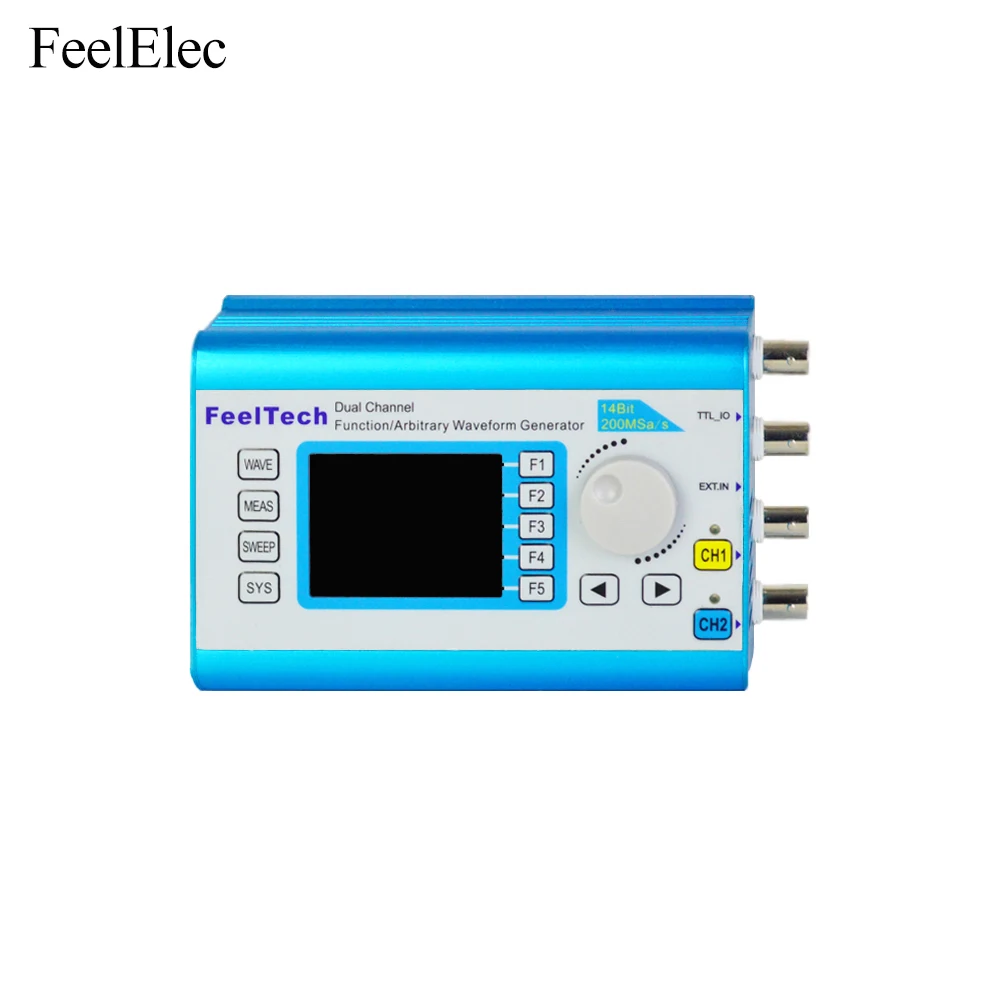

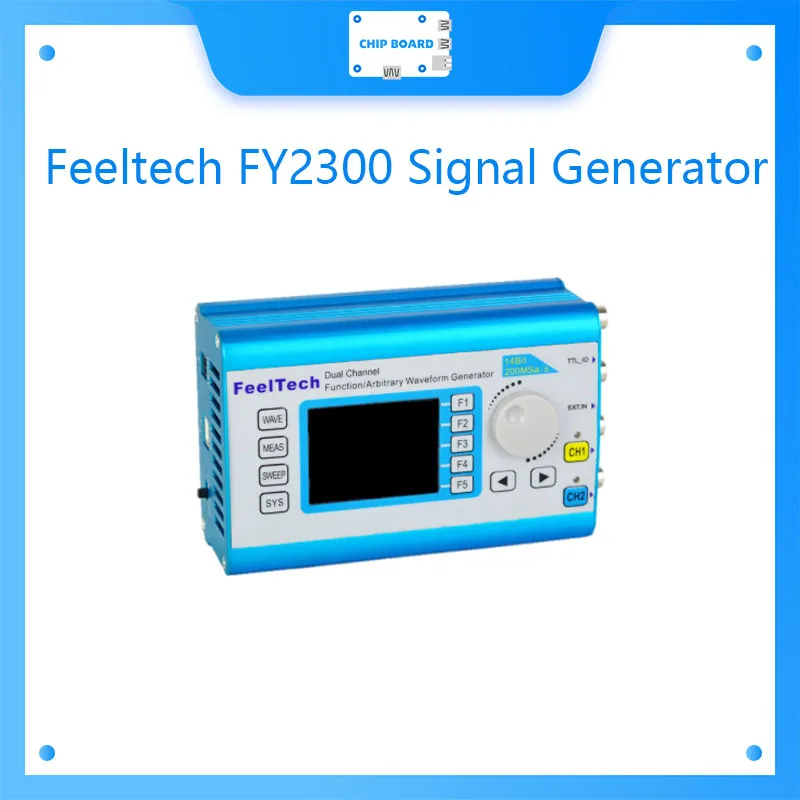

Цифровой измеритель частоты Feeltech FY2300-12M DDS, двухканальный, многофункциональный генератор сигналов повышенной устойчивости

Двухканальная функция FY2300/генератор сигналов произвольной формы-это многофункциональный генератор сигналов al, интегрирующий генератор сигналов с функциями, генератор сигналов произвольной формы, генератор сигналов Генератор импульсных сигналов, генератор шумовых сигналов, счетчик и частотомер с отличной стоимостью. В этом приборе используется крупномасштабная интегральная схема CMOS и высокоскоростной микропроцессор MCU. Внутренняя схема использует SPXO в качестве основного стандарта, чтобы гарантировать стабильность сигналов. Технология поверхностного монтажа улучшает помехоустойчивость и срок службы.

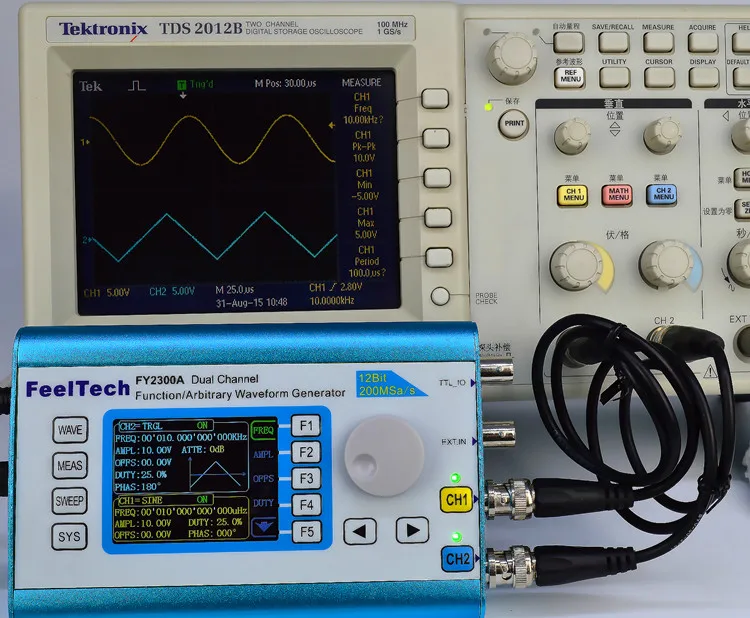

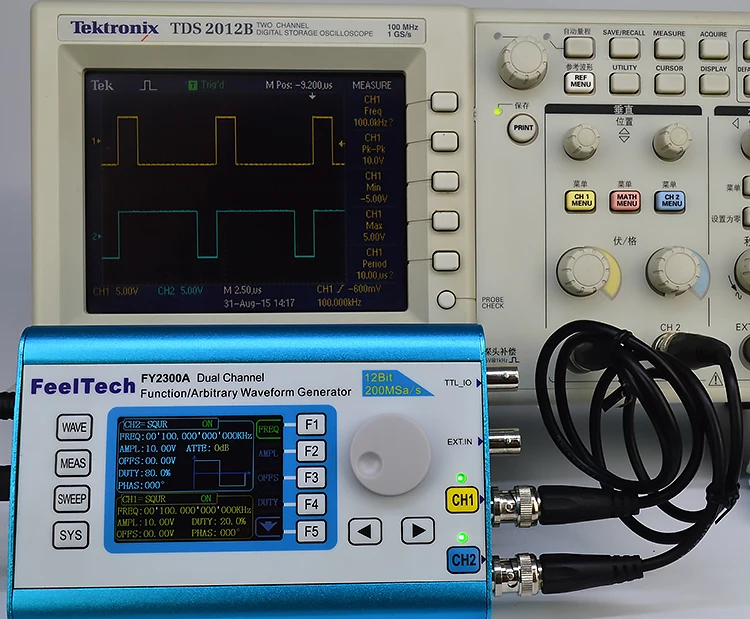

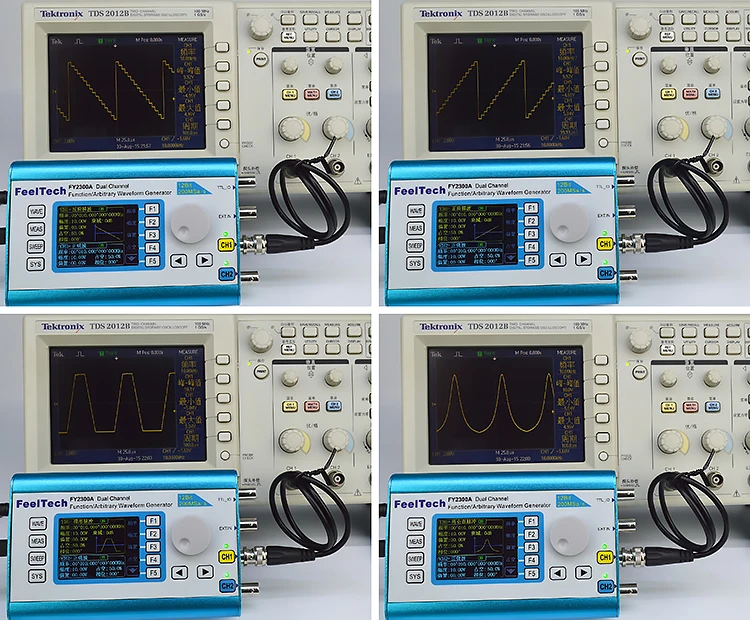

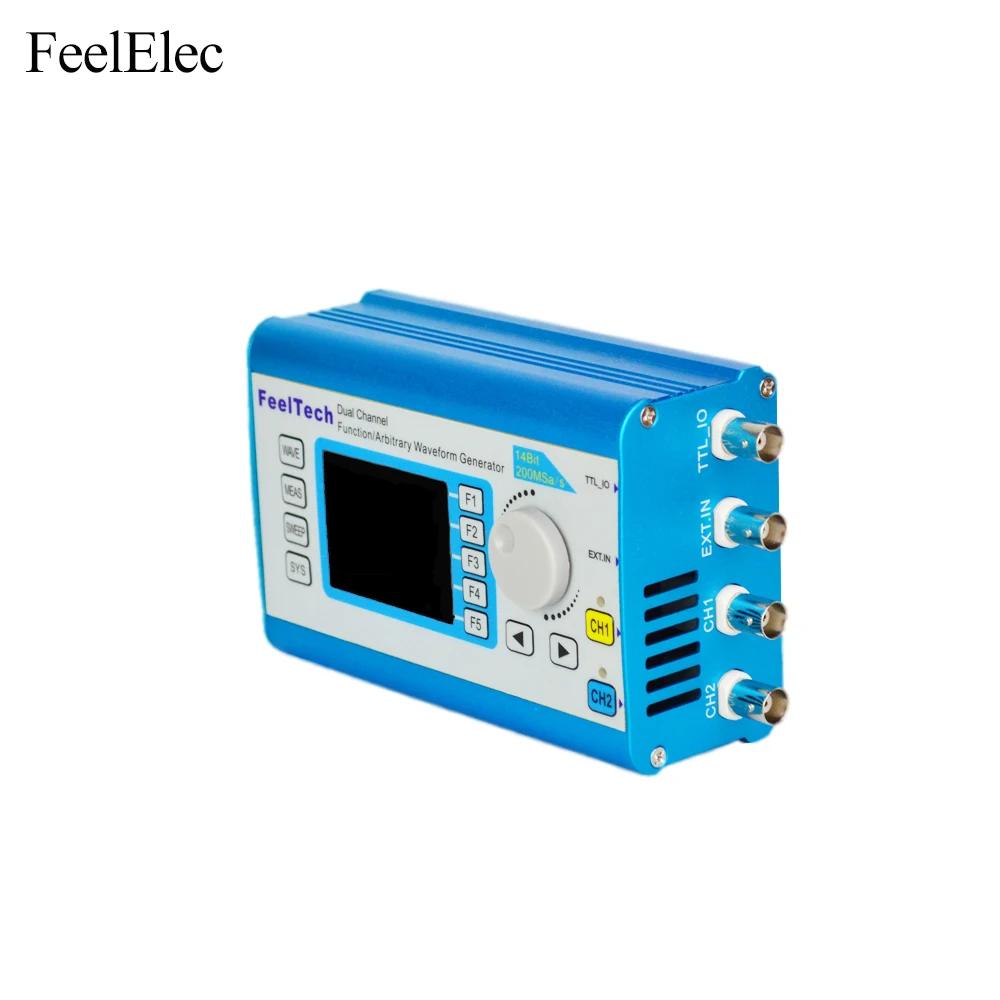

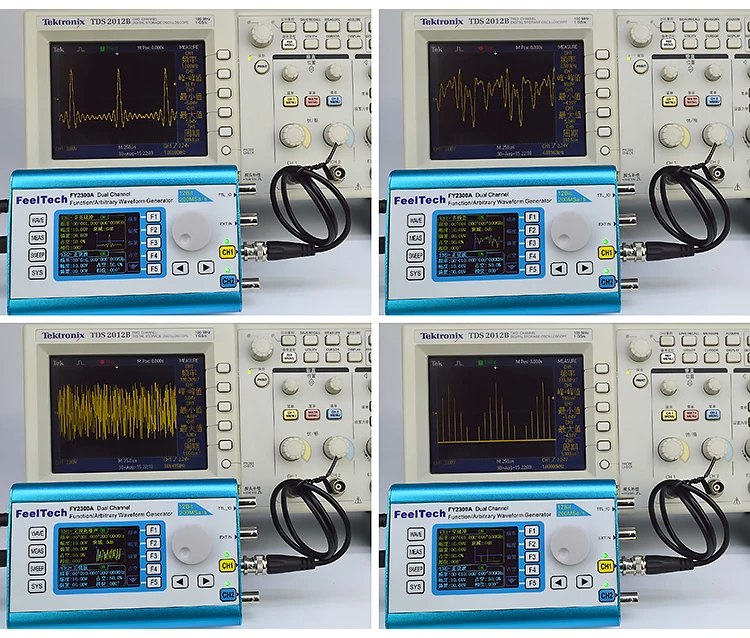

Этот инструмент имеет двойные каналы, которые могут выводить 31 предустановленный сигнал DDS, включая синус, квадрат, треугольник (рампа), пилообразную полосу, пилообразную полосу, импульс Lorenz, мультитон, шум, кардиограмму, трапециевидный импульс, sinc импульс, узкий импульс, Гаусс белый шум, AM, FM, шаг и Пользовательская форма волн. Он также может выводить TTL электрический уровень. Оба канала полностью независимы

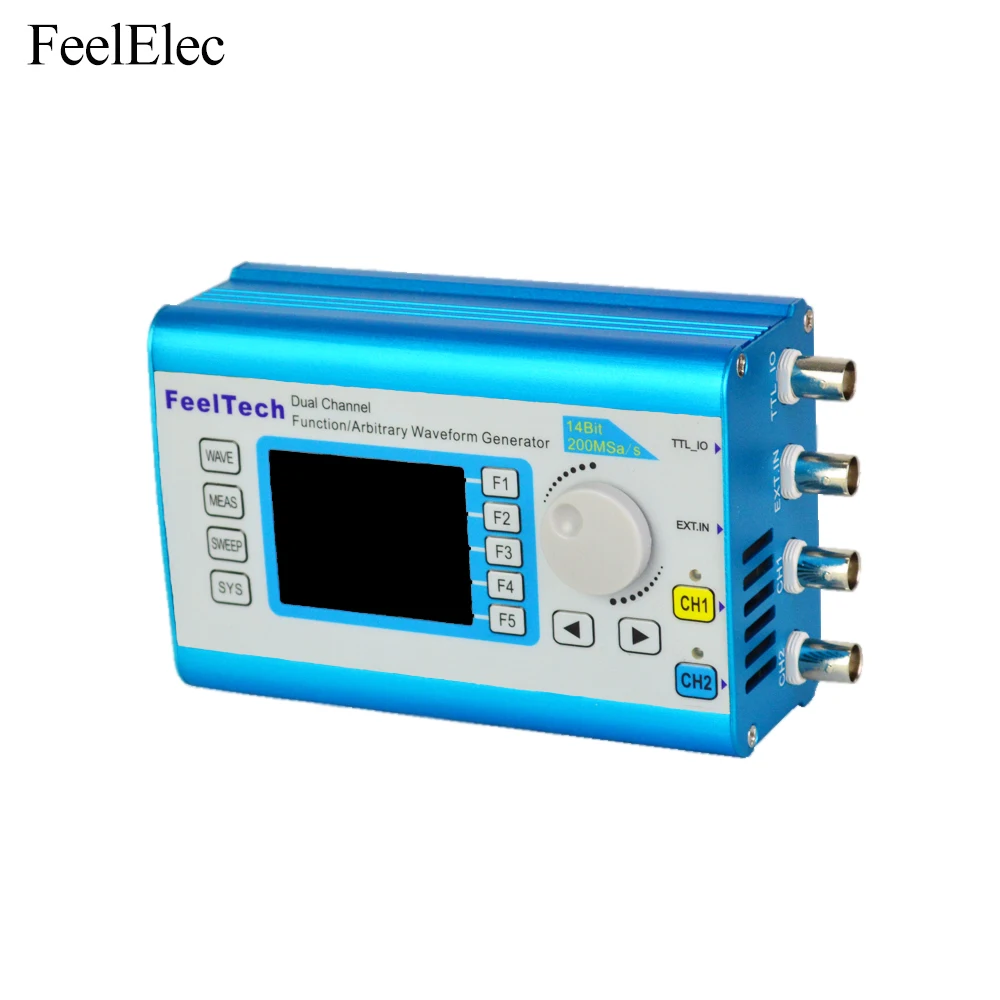

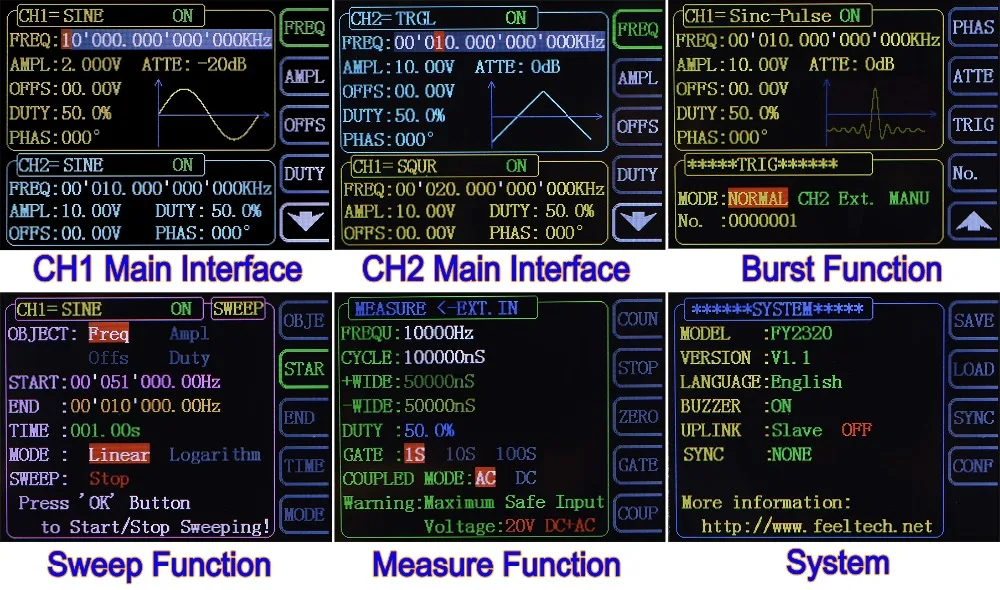

Он имеет дружественный взаимный интерфейс между человеком и машиной. 2,4 дюймовый цветной ЖК-дисплей TFT с разрешением 320 × 240 может отображать все параметры как каналов, так и текущих функций всех кнопок. Сочетание клавиш упрощает все сложные операции и экономит время. Пользователи могут стать опытными после нескольких минут практики.

Преимущества этого прибора в генерировании сигналов, подметании сигналов, измерении параметров и других областях делают его идеальным оборудованием для электронных инженеров, лабораторий, производственной линии, университета, научно-исследовательские институты и так далее.

Параметры частоты

Диапазон частот

FY2300

-02 м

FY2300

-06 МГц

FY2300

-10 МГц

FY2300

-15 МГц

FY2300

-20 м

Синусоида

0 ~ 2 МГц

0 ~ 6 МГц

0 ~ 10 МГц

0 ~ 15 МГц

0 ~ 20 МГц

Квадратная волна

0 ~ 2 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Треугольная волна

0 ~ 2 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Пилообразная волна

0 ~ 2 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Импульсная волна

0 ~ 2 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

TTL/CMOS волна

0 ~ 2 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Произвольная форма волны

0 ~ 2 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Разрешение

1 мкгц (0,000001 Гц)

Точность

± 5 × 10-6

Стабильность

± 1 × 10-6/3 часа

Импеданс

50Ω ± 10% (стандартный)

Фазовый диапазон

0 ~ 359 °

Фазовое разрешение

1 °

Характеристики формы волны

Типы волн

Синус, квадрат, треугольник, пилозуб, импульс, рампа, TTL, CMOS, многотон, шум, кардиограмма, Sinc импульс, узкий импульс, Гаусс белый шум, AM, FM, шаг. Произвольная форма волны и т. Д.

Длина волны

2048 баллов

Частота дискретизации

200MSa/s

Вертикальное разрешение

12 бит

Синусоида

Гармоническое подавление

≥ 45dBc(<1 МГц);≥ 40dBc(1 МГц ~ 20 МГц);

Полное гармоническое искажение

<0.8% (20 Гц ~ 20 кГц, 0 дБм)

Квадратная волна

Время подъема/падения

≤ 20нс

Переполнение

≤ 7.5%

Рабочий цикл

0.1% ~ 99.9%

Пилообразная волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выходные характеристики

Амплитуда (50Ω)

10mVpp ~ 20Vpp(Freq.<= 15 МГц);10mVpp ~ 15Vpp(Freq.>15 МГц)

Разрешение амплитуды

1 мВ (аттенюация 20 дБ)

Стабильность амплитуды

± 0.5%/ 5 часов

Амплитудная плоскость

± 5%(<10 МГц);± 10%(>10 МГц);

Выход волны

Импеданс

50Ω ± 10% (стандартный)

Защита

Все каналы могут работать более 60 секунд при коротком замыкании нагрузки.

DC смещение

Диапазон смещения

± 10 В

Смещенное разрешение

0,01 в (0,001 в с затуханием)

Выход TTL

Электрическая амплитуда уровня

> 3Vpp

Вентилятор

> 20 нагрузки TTL

Время подъема/падения

≤ 20нс

Выход CMOS

Низкий электрический уровень

<0,3 в

Высокий Электрический уровень

1 В ~ 10 в

Время подъема/падения

≤ 20нс

Внешнее измерение

Частотомер

Диапазон

0,01 Гц ~ 100 МГц

Чувствительность

Время ворот 3 степени регулировки (1S,10S,100S)

Счетчик

Диапазон

0-4294967295

Режим связи

DC , AC

Режим подсчета

Руководство

Диапазон входного напряжения

0.7Vpp ~ 20Vpp

Измерение периода

Разрешение 5нс, Макс. Предел 10S

Измерение ширины импульса

Разрешение 5нс, Макс. Предел 10S

Развертка

Тип развертки

Линейная развертка или: логарифмическая развертка

Объекты развертки

Частота, амплитуда, смещение и рабочий цикл

Время развертки

0,01 S ~ 999,99 S/шаг

Диапазон настроек

Начальное и финишное положение можно установить произвольно.

Диапазон развертки

Он определяется настройками параметров развертки

Общие характеристики

Дисплей

Тип дисплея

2,4 дюймовый цветной TFT-дисплей.

Экономия и нагрузка

Количество

20

Позиция

От 01 до 20 (01 для значения по умолчанию)

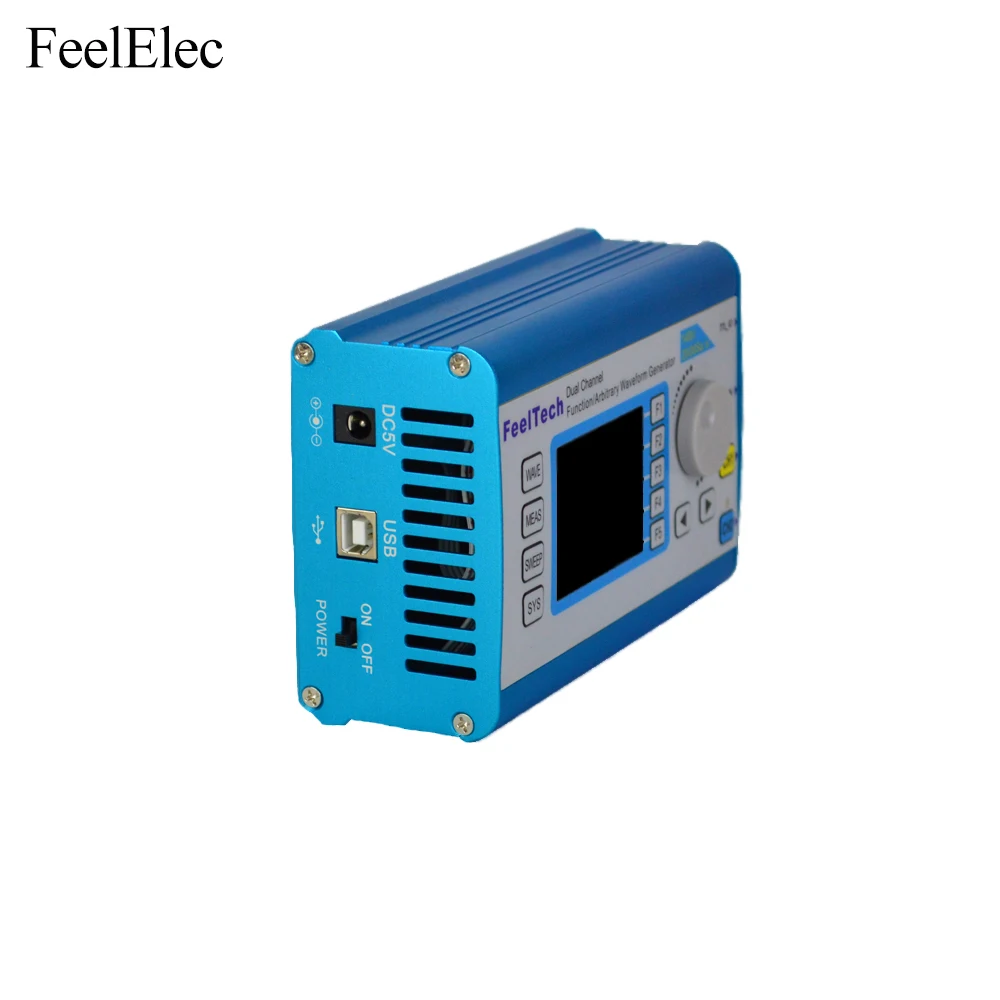

Интерфейс

Тип

USB к последовательному интерфейсу.

Скорость связи

9600 бит/с

Протокол

Режим командной строки, протокол завершен.

Питание

Диапазон напряжения

5 в постоянного тока ± 0,5 В

Зуммер

Можно включать/выключать путем настройки.

Защита окружающей среды

Температура: 0 ~ 40 ℃ Влажность: ﹤ 80%

Размеры

140*95*54,2 мм/5,51*3,74 * 2.13in (Д * Ш * В)

Вес

419 г/14,8 унций

Посылка

22,5*15*7,5 см/8,86*5,9 * 2.95in (Д * Ш * В)

Вес посылка

700 г/24,7 унций
