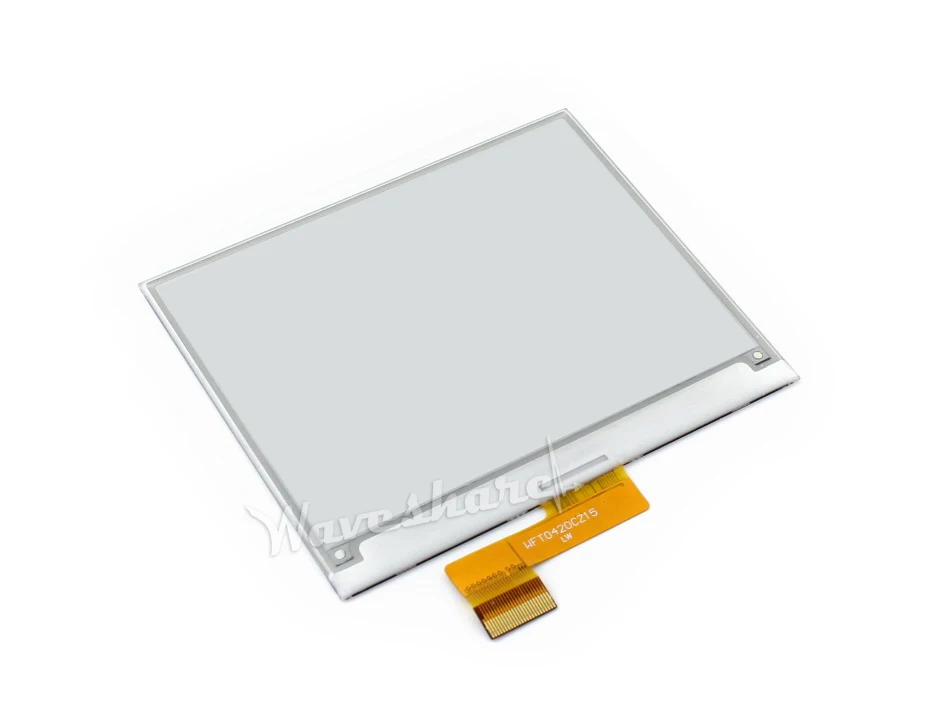

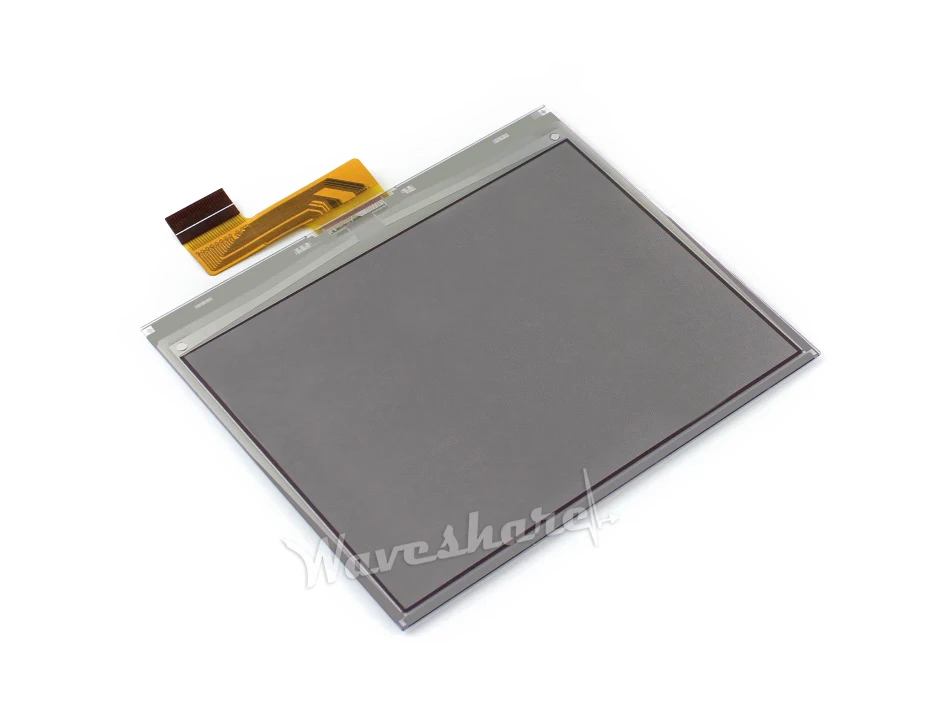

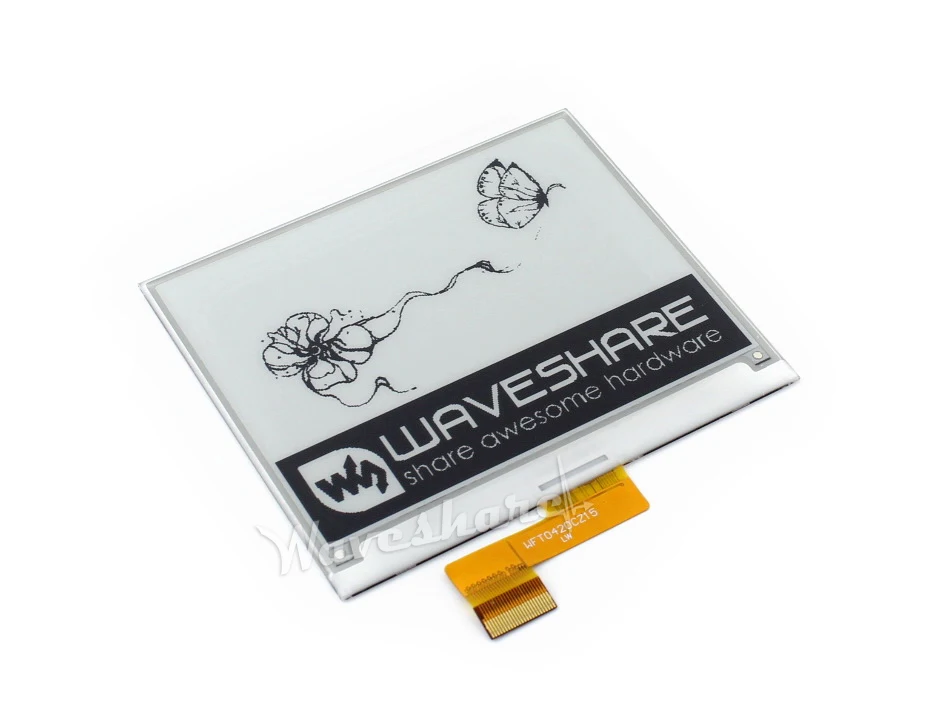

Waveshare 400x300, 4,2 дюймовый E-Ink сырьевой дисплей без печатной платы, два цвета: черный, белый, интерфейс SPI, без подсветки

400x300, 4,2 дюйма E-Ink дисплей

Описание

Обзор

Это E-Ink дисплей, 4,2 дюйма, Разрешение 400x300, со встроенным контроллером, через интерфейс SPI.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, большой эффект под солнечным светом, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Поставляется с ресурсами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/Arduino/STM32) Технические характеристики Рабочее напряжение: 3,3 V Интерфейс: 3-провод SPI, 4-провод SPI Размер контура: 90,1 мм × 77,0 мм × 1,18 мм Размер дисплея: 84,8 мм × 63,6 мм Точка шаг: 0,212 × 0,212 Разрешение: 400 × 300 Цвет дисплея: черный, белый Серый уровень: 2 Время полного обновления: 4s Мощность обновления: 26,4 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора: >170 ° Ресурсы для развития

Вики:Www.wav

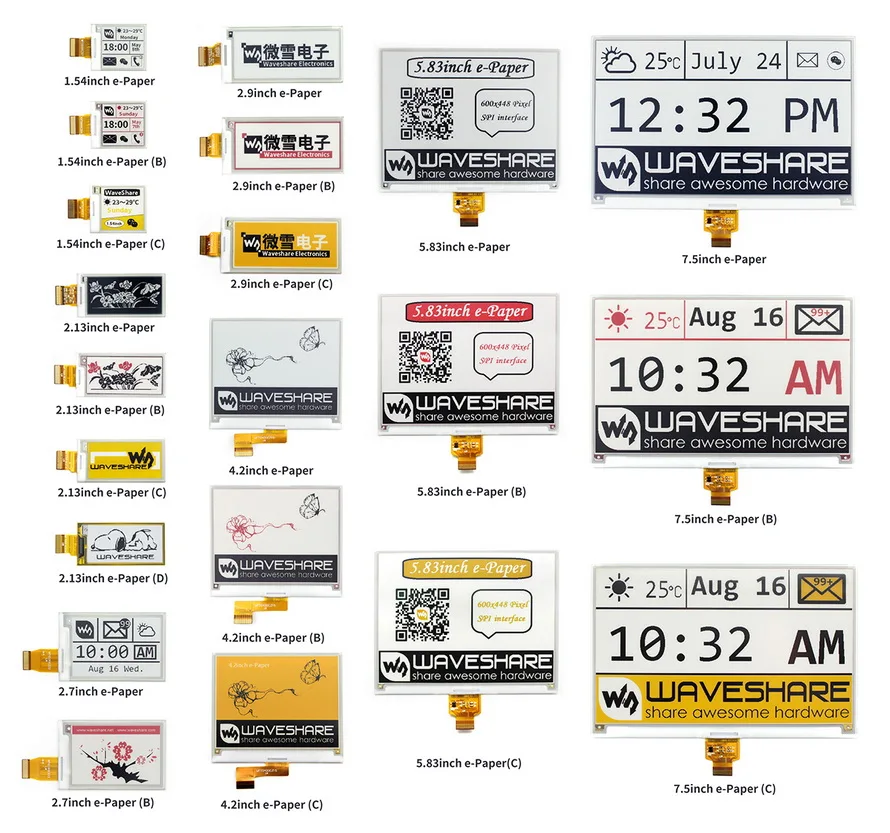

Руководство по выбору

Примечание: чтобы быстро начать работу с этими исходными дисплеями, пожалуйста, рассмотрите следующие платы драйверов:

Шляпа водителя из электронной бумаги(Универсальный) Защитная пленка для электронной бумаги(Arduino/NUCLEO) Электронная бумага ESP8266 плата драйвера(WiFi) Номер детали Цвета Серый уровень Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление времени (ов) Интерфейс 1,54 дюймовая электронная бумага Черный, белый 2 200x200 27,60 × 27,60 31,8 × 37,3 2 0,3 SPI 1,54 дюймовая электронная бумага (B) Красный, черный, белый 2 200x200 27,60 × 27,60 31,8 × 37,3 8 N/A SPI 1,54 дюймовая электронная бумага (C) Желтый, черный, белый 2 152x152 27,51 × 27,51 31,8 × 37,3 27 N/A SPI 2,13 дюймовая электронная бумага Черный, белый 2 250x122 48,55 × 23,71 59,2 × 29,2 2 0,3 SPI 2,13 дюймовая электронная бумага (B) Красный, черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 15 N/A SPI 2,13 дюймовая электронная бумага (C) Желтый, черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 15 N/A SPI 2,13 дюймовая электронная бумага (D) Черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 2 0,3 SPI 2,7 дюймовая электронная бумага Черный, белый 2 264x176 57,29 × 38,19 70,4 × 45,8 6 N/A SPI 2,7 дюймовая электронная бумага (B) Красный, черный, белый 2 264x176 57,29 × 38,19 70,4 × 45,8 15 N/A SPI 2,9 дюймовый e-Бумага Черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 2 0,3 SPI 2,9 дюймовый e-Бумага (B) Красный, черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 15 N/A SPI 2,9 дюймовый e-Бумага (C) Желтый, черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 15 N/A SPI 4,2 дюймовый e-Бумага Черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 4 N/A SPI 4,2 дюймовый e-Бумага (B) Красный, черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 15 N/A SPI 4,2 дюймовый e-Бумага (C) Желтый, черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 15 N/A SPI 5,83 дюймовая электронная бумага Черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 3,5 N/A SPI 5,83 дюймовая электронная бумага (B) Красный, черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 14 N/A SPI 5,83 дюймовая электронная бумага (C) Желтый, черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 26 N/A SPI 7,5 дюймовый e-Бумага Черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 6 N/A SPI 7,5 дюймовый e-Бумага (B) Красный, черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 16 N/A SPI 7,5 дюймовый e-Бумага (C) Желтый, черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 16 N/A SPI

Посылка

Вес:0,017 кг

Примечание: Это необработанный дисплей, вы также можете купить Собранный вариант для легкого тестирования и сравнения:4,2 дюймовый e-Бумага модуль

4,2 дюймовый e-Бумага x1
