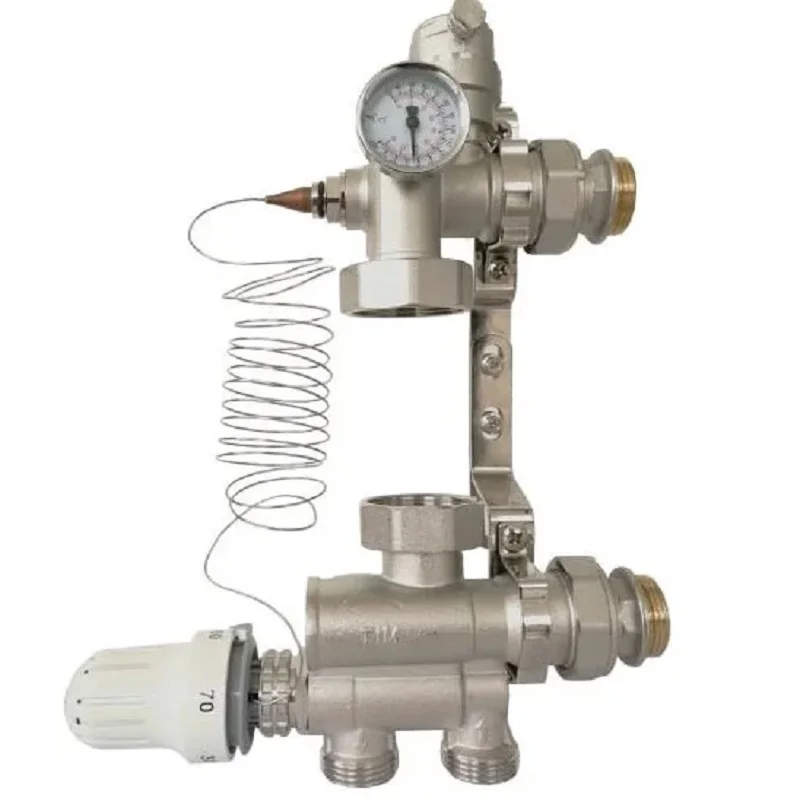

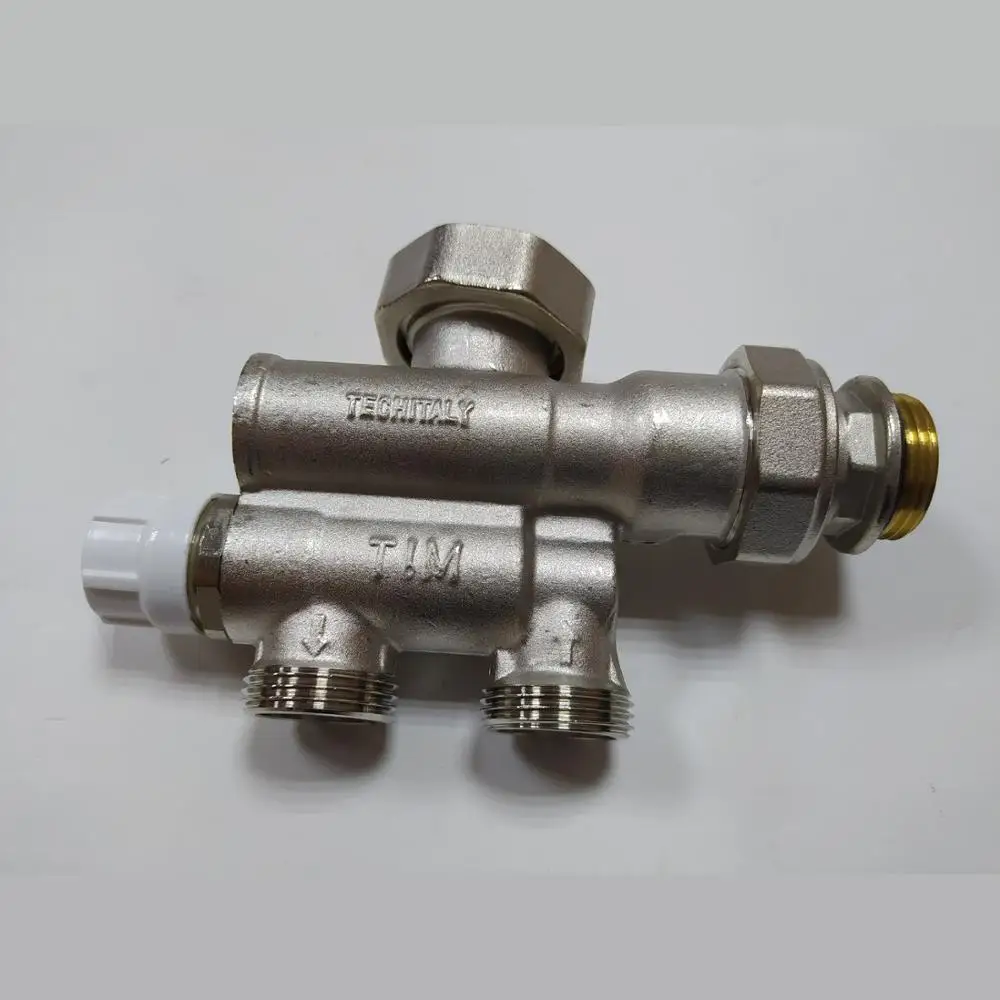

Насосно-смесительный узел для теплого пола TIM JH 10-36 смесительная группа поставляется без насоса, отопление
Последнее обновление: 15.09.2024
В системе напольного отопления насосно-смесительный узел обеспечивает приготовление теплоносителя с температурой, пониженной до заданного значения (в диапазоне от 20 до 60 °С), а также его циркуляцию в контурах теплого пола. Узел позволяет осуществлять гидравлическую увязку первичного и вторичного контуров, регулировать температуру и расход теплоносителя в зависимости от требований пользователя. Узел оснащен всей необходимой арматурой и контрольно-измерительными приборами и может размещаться в коллекторном шкафу. Корпус и детали узла выполнены литьем из качественной сантехнической латуни и никелированы. Материал уплотнений – эластомер EPDM. Узел рассчитан на работу в системах с максимальной температурой теплоносителя в первичном контуре 90 °С и давлением до 10 бар. Циркуляционный насос приобретается отдельно.

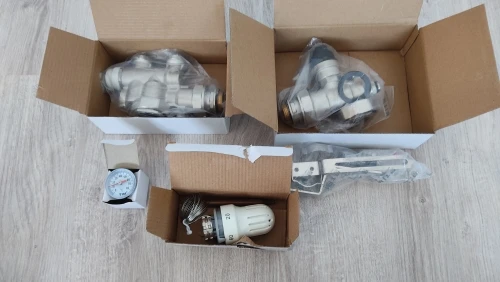

Комплектация Насосно-смесительной группы JH-1036

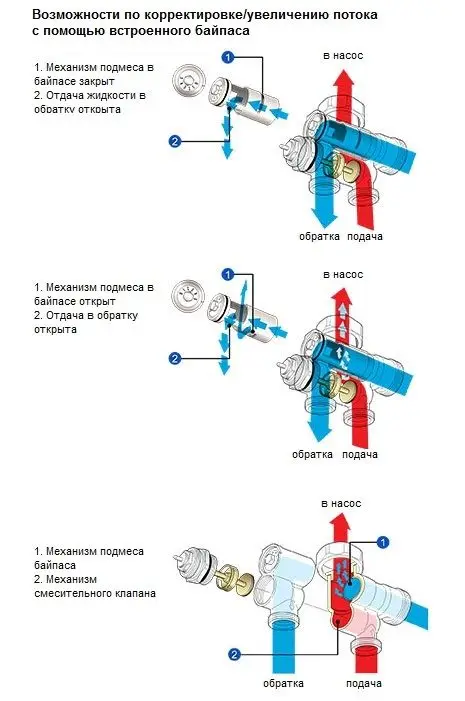

Нижний гидравлический блок, включающий смесительный клапан с байпасным и обратным клапаном

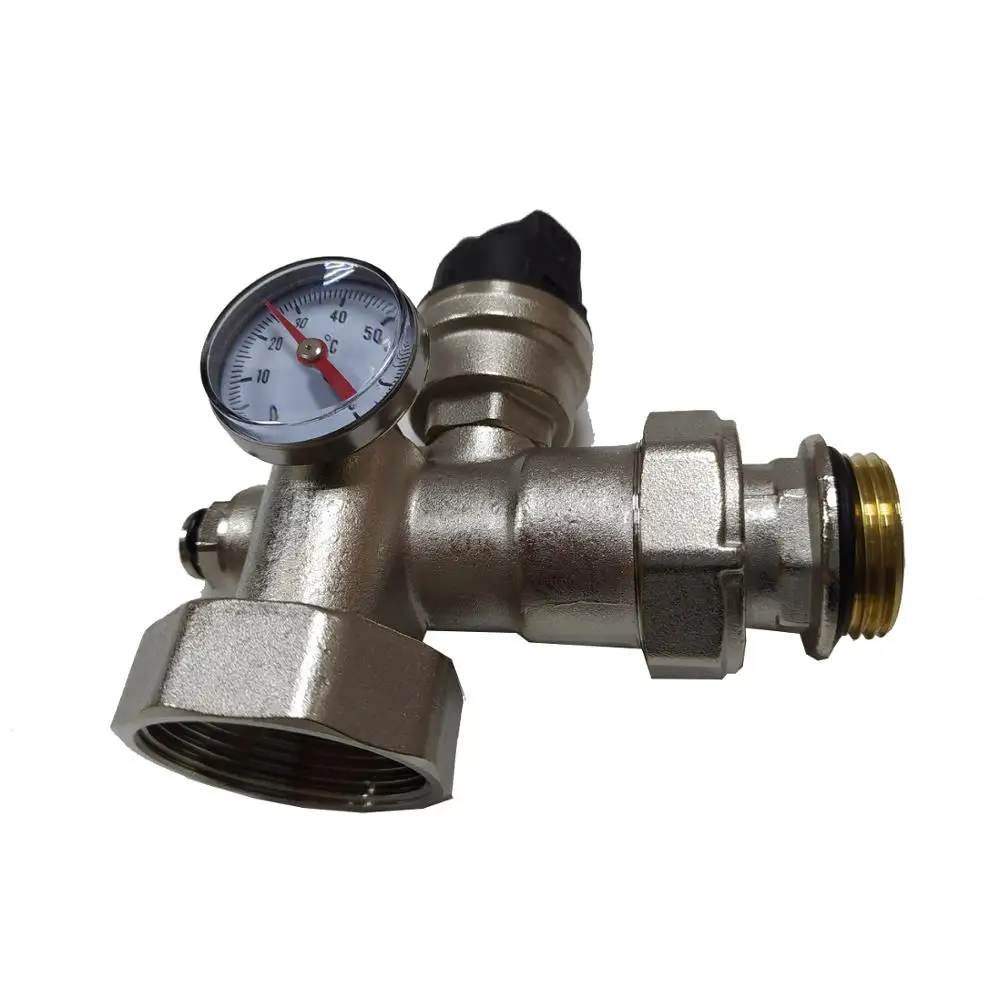

Верхний гидравлический блок, включающий автоматический клапан для удаления воздуха 1/2" и контрольный термометр от 0* до 80* С
Крепежная скоба для смесительного узла

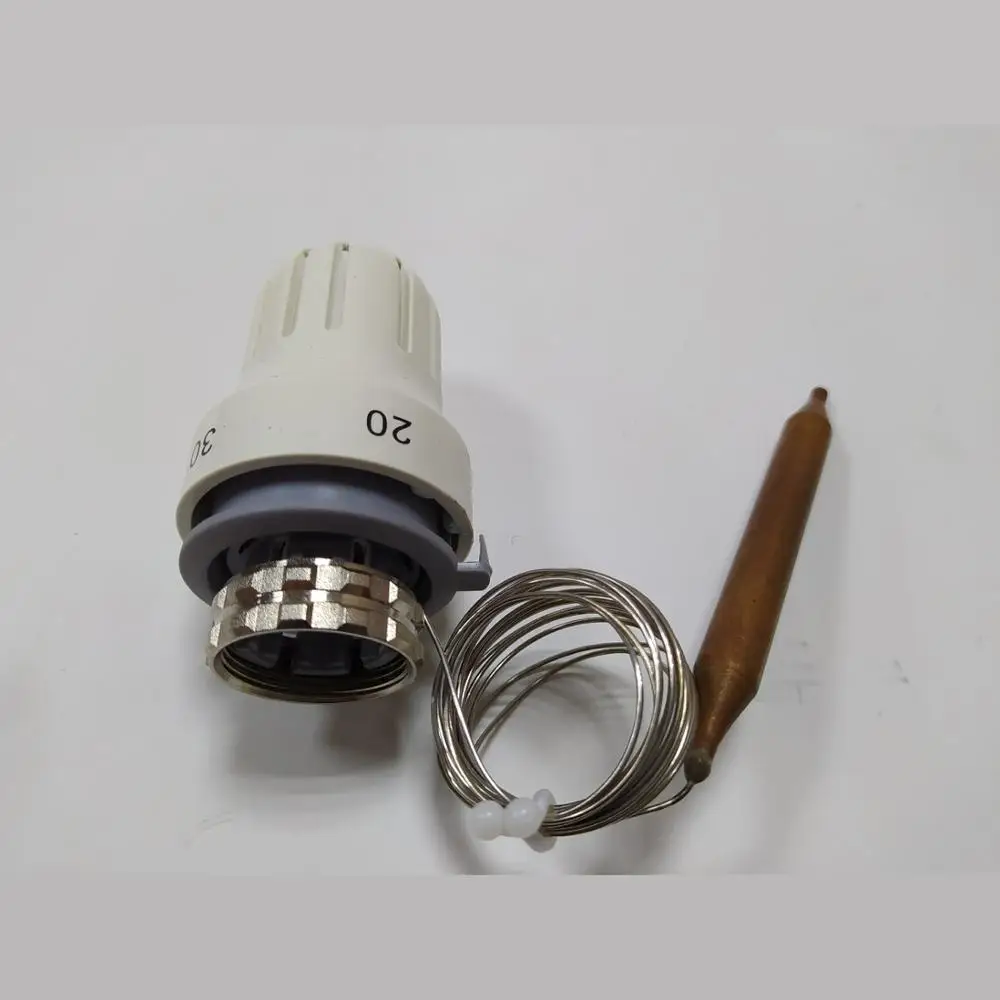

Термостатическая головка с погружным температурным датчиком.
Основные характеристики:
Максимальная температура
90 (град.)
Максимальное рабочее давление
10 бар бар
Дополнительные характеристики
Материал
Латунь
Ширина
227 мм
Назначение
Для теплого пола
Глубина
100 мм
Максимальная рабочая температура
90 град.
Гарантийный срок
36 мес
Монтажная длина насоса
130-180 мм

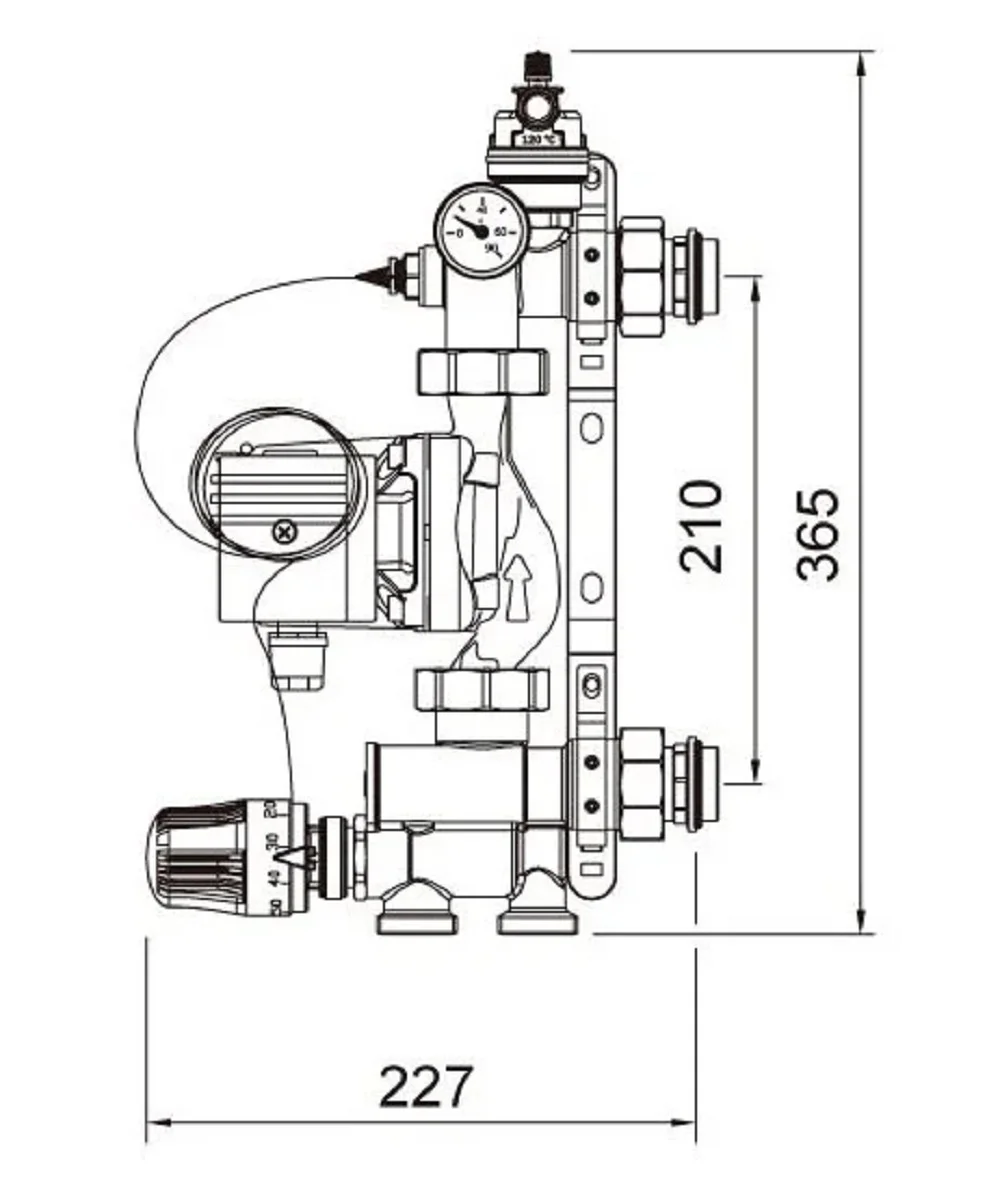

Высота
365 мм
Пропускная способность
1032 л/час
Испытательное давление
15 бар
Количество выходов
3-12
Диаметр выходов
1"
Накидная гайка для насоса
1 1/2"
Диаметр основного корпуса
1"
Пределы автоматической настройки
20-65 град.
Резьба
Наружная
Тепловая мощность
10-12.5 кВт
Насосно-смесительная группа предназначена для создания низкотемпературныхсистем отопления (типа «теплый пол»). Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления.

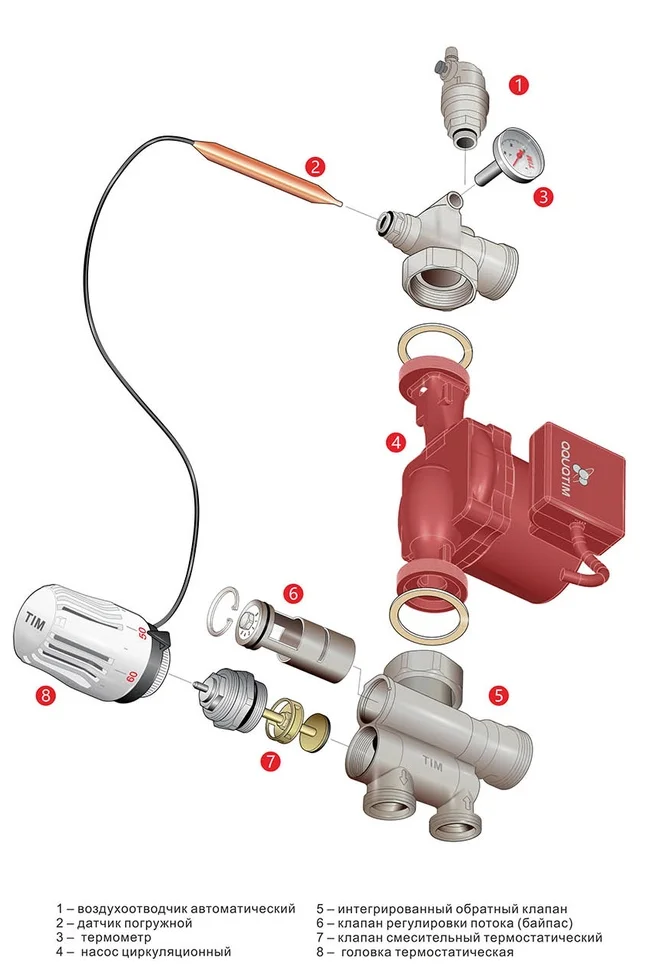

Конструкция :

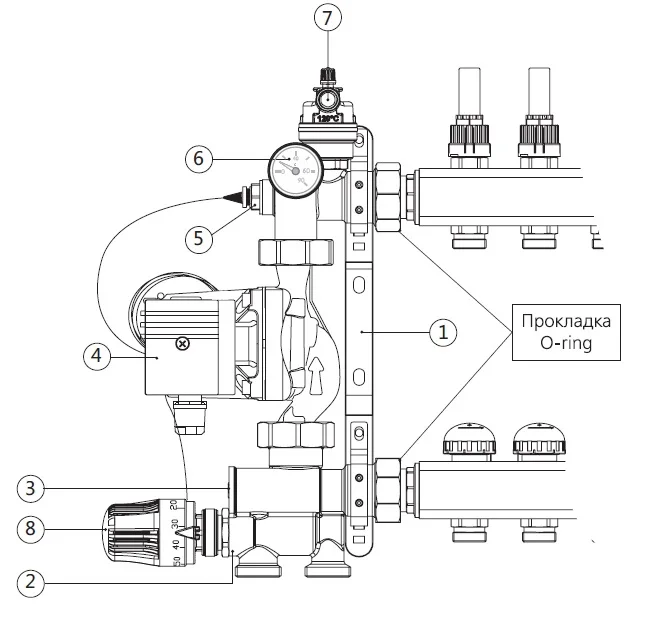

Пример соединения:

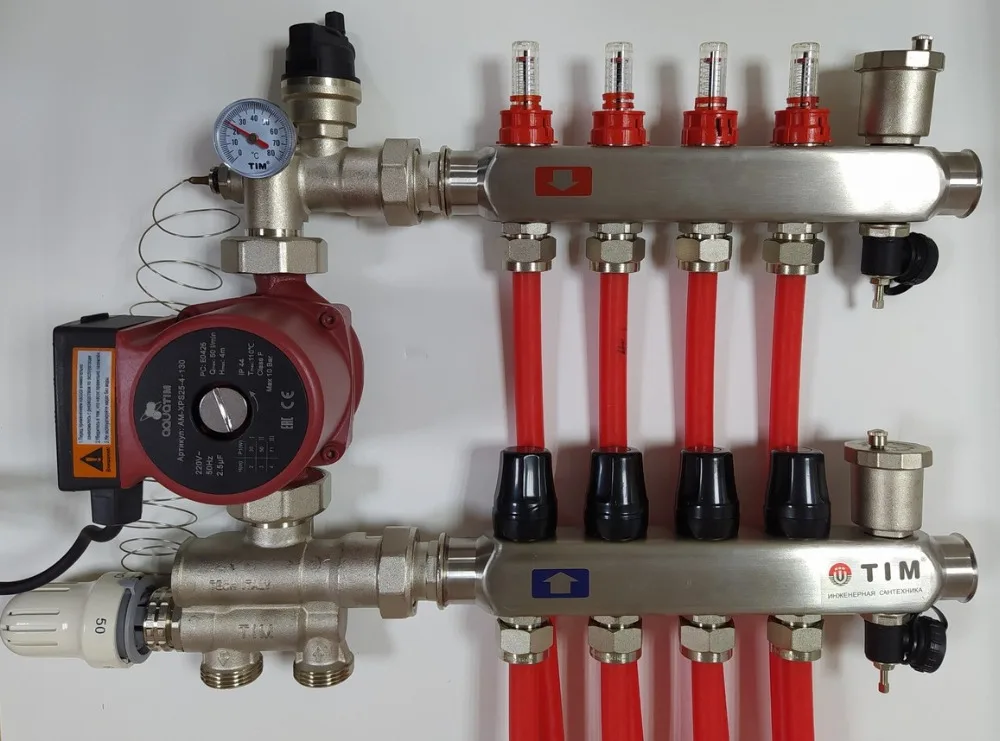

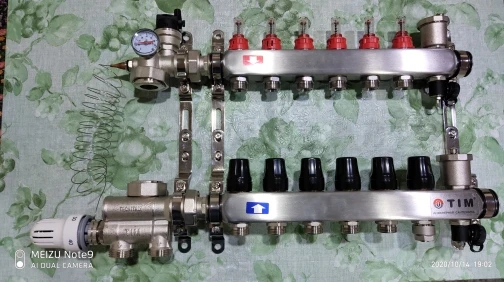

Пример готовой сборки:
1. Узел Jh-1036В комплект не входит и приобретаются отдельно:2. Коллекторная группа 3. Циркуляционный насос 4. Фитинги 5. Труба
Дополнительно для улучшения и автоматизации системы можно приобрести:6. Сервопривод 7. Трехходовой клапан 8. Термостат 9. Регулятор температуры 10. Сервопривод для клапанов 11. Зональный коммуникатор 12. Терморегулятор
