Последнее обновление: 19.04.2022
Характеристики:
Размер изделия: 98x76x39мм
Описание:
-Использование ATMEAG328P DIP-28. С IC блоком
Дисплей устройства с помощью 160x128 пикселей, цветной дисплей, полный экран символов 8x20, 16-битовая глубина цвета, графический дисплей элемент символы
Управление поворотным переключателем, измерение ключа, автоматическое выключение
-Применение 9 В ламинированный аккумулятор, можно также использовать вместе с Применение адаптер питания (DC 6,8-12V), весь ток составляет около 30mA, после того, как о 20nA ток отключения

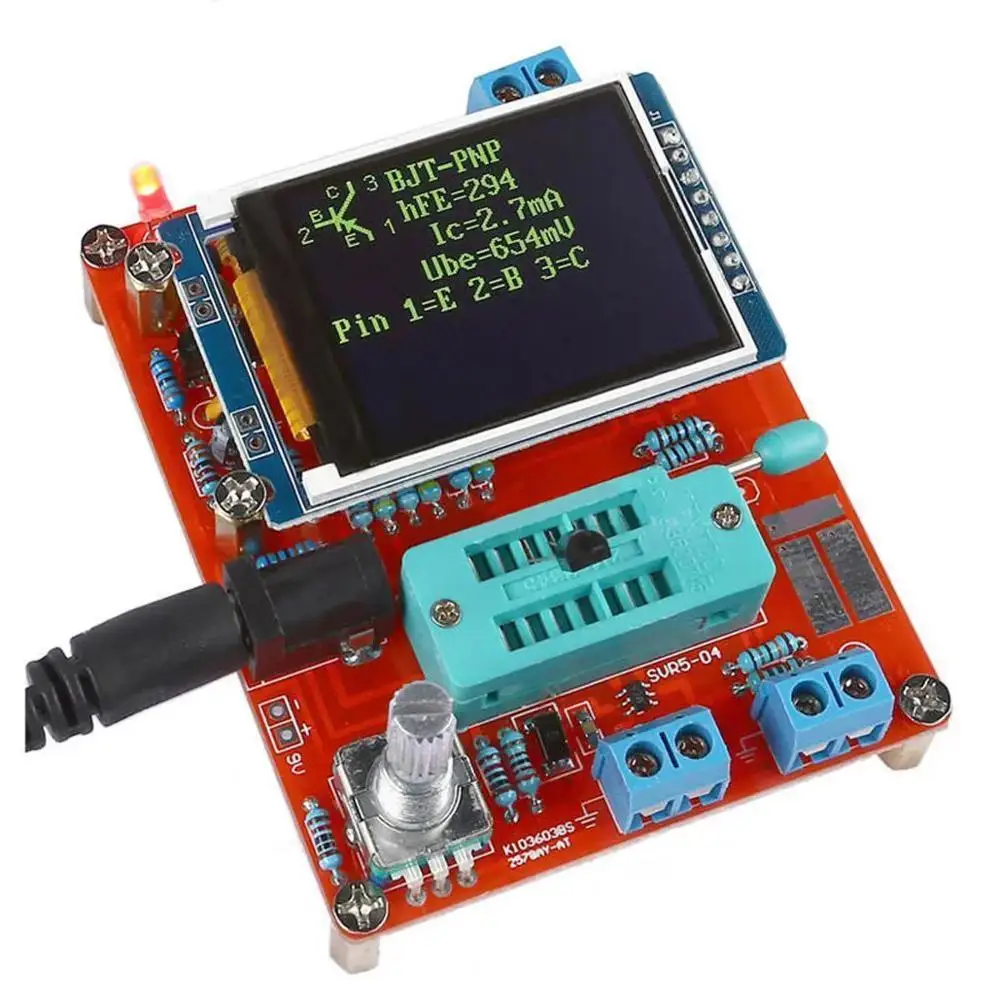

-Автоматически обнаруживает NPN и PNP Транзисторы, FET, диоды, двойной диод, тиристор, SCR, автоматическая идентификация транзистора pinout
-Стандартный транзистор NPN и PNP-коэффициент усиления тока эмиттера, основание-пороговое напряжение эмиттера, выключение коллектора-ток утечки эмиттера
Полюс через транзистор основание-эмиттер пороговое напряжение и высокий ток усиления распознавания транзистора Дарлингтона
Обнаружение транзисторов мощности и защитных диодов FET
-Тест FET ворота-пороговое напряжение источника включено, слив-источник на сопротивление, задвижка-источник емкости
Максимум Два измерительных резистора, поэтому можно измерить трехфутовый регулируемый резистор, если регулируемый резистор переносится на конец, может быть только измеренное значение сопротивления
-Измерение сопротивления максимальное Разрешение 0,01 Ом. Можно измерить до 50 мА
-Диапазон измерения конденсатора от 25pF-100mF, разрешение 1pF
-Больше, чем конденсатор 90nF при измерении эквивалентного сопротивления серии (ESR), эквивалентное сопротивление серии с самым высоким разрешением 0.01Ohm
-Больше, чем конденсатор 5000pF, также показывает скорость снижения после того, как напряжение зарядки конденсатора может отражать фактор качества (значение Q)
-Измерение максимум двух диодов показывает положительное и отрицательное, напряжение в режиме on-state
-Светодиоды также отображают диод графического символа, напряжение проводимости намного выше, чем обычный диод
-Обратное напряжение пробоя ниже, чем 4,5 V зенеровский диод может обнаружить, выглядит как двойной символ диода. Его положительное и отрицательное напряжение, чтобы повернуть вокруг 700мв символ диода преобладает, второй символ диода, соответствующий напряжению, включен в регулирование. Поэтому не будь обычным диодом, и Диод Зенера был измерен одновременно
-Протестируйте один диод, в то время как его тест обратного соединения между PN распределительной ёмкостью транзистора для тестирования ed, затем только в то же время в базу транзистора и эмиттер, основание и коллектор или
Из менее 25pF конденсатора, который будет протестирован, тест должен подготовить конденсатор 30pF, конденсатор 30pF для тестирования, тестирования, а затем измерить снова после того, как конденсатор соединен параллельно, путем вычитания измеренного значения 30pF конденсаторов с полученными результатами
-Для следующего 2100Ohm резистора при измерении его индуктивности диапазон измерения от 0,01 mH - 20H
-Около двух секунд во время теста, большие конденсаторы и индукторы займет больше времени

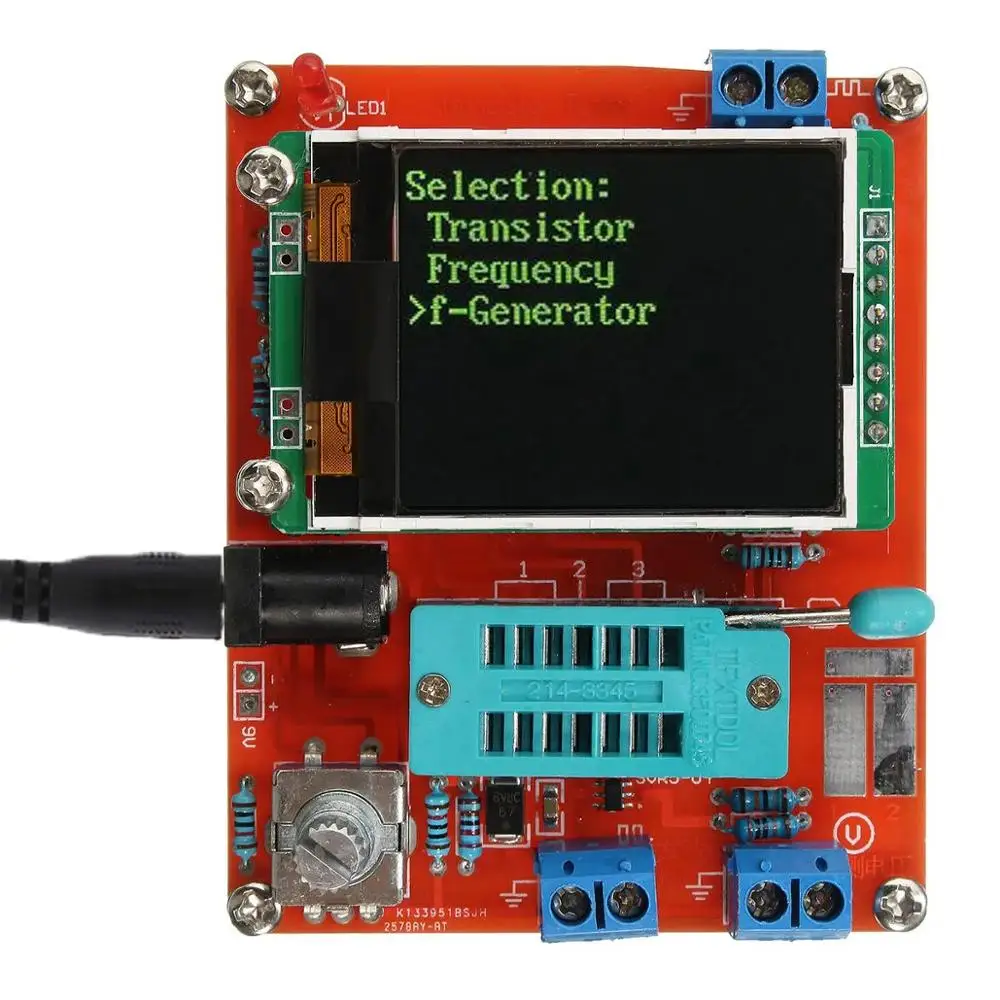

-Дополнительные функции включают Измерение частоты, измерение напряжения, квадратный генератор волн, генератор PWM, выбор цвета, калибровку ввода в эксплуатацию, Непрерывное тестирование и другие функции
-Диапазон частот от 1 Гц до 1 МГц или выше, измеренный на частотах ниже 25 кГц, может отображать разрешение периода до 0,001 МГц
-Измерение напряжения постоянного тока до 50 в
-Весь путь к выходу сигнала квадратной волны, многодиапазонные частоты на выбор, максимальная выходная частота 2 МГц
-Выход одной фиксированной частоты, импульсный сигнал переменного цикла (ШИМ), рабочий цикл регулируется от 1% -99%
-Раздельное Емкостное функциональное тестирование, режим тестирования для непрерывного измерения конденсаторов 2uF-50mF может быть измерен непосредственно в их цепи (цепи, где измеренная емкость требует мощности, после того, как измеренная емкость должна быть полностью разряжена)
-Тиристоры и Тиристоры могут распознать только его Тиристоры, а также нужно проверить тиристорный или SCR ток триггера меньше, чем может обеспечить текущий тестовый инструмент, тестер может обеспечить только максимальный ток триггера 6ма
Особенности:
1. Выключить
2. Тест транзисторов
3. Частотный тест
4. f-генератор
5. 10-битная ШИМ
6. C + ESR @ TP1:3
7. Непрерывное измерение сопротивления
8. 1-|-3 непрерывные измерения емкости
9. Роторный кодировщик
10. SelfTest
11. Тест на напряжение
12. Цвет фронта
13. Регулировка заднего цвета
14. Показать дату
Посылка включает в себя:

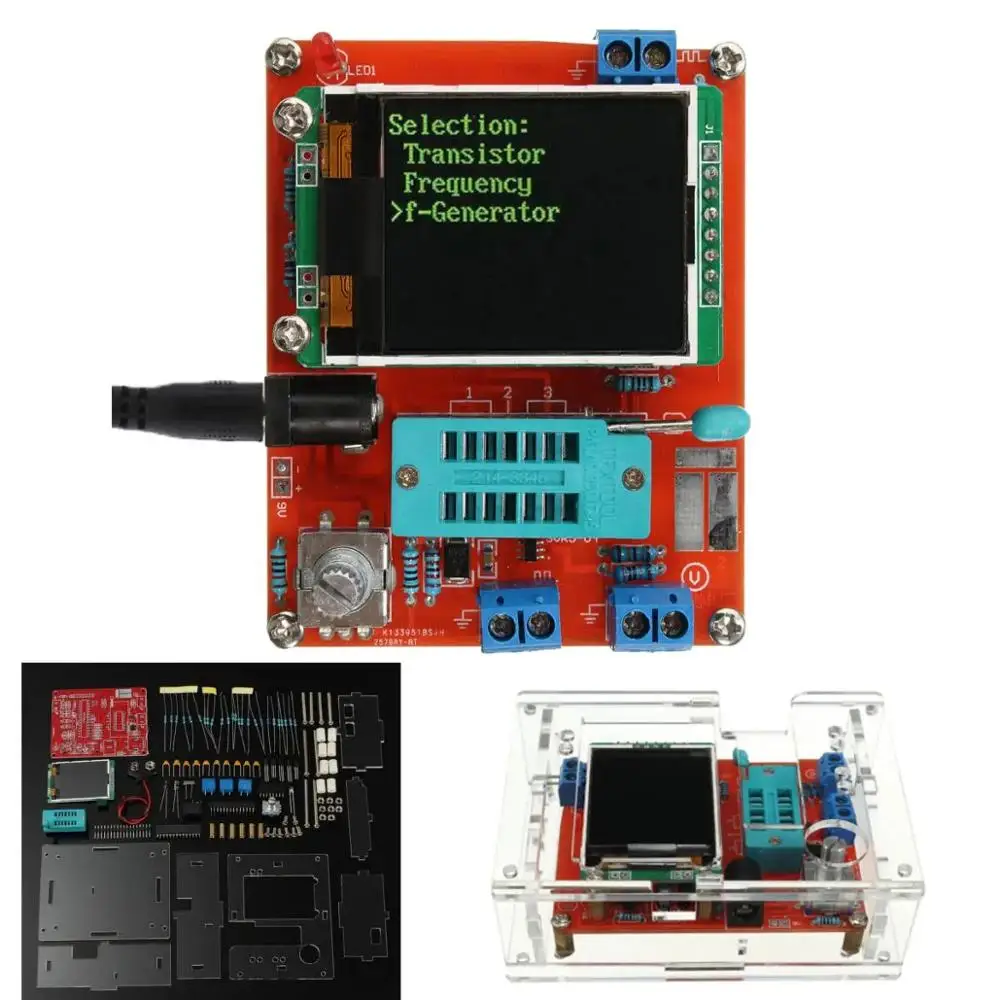

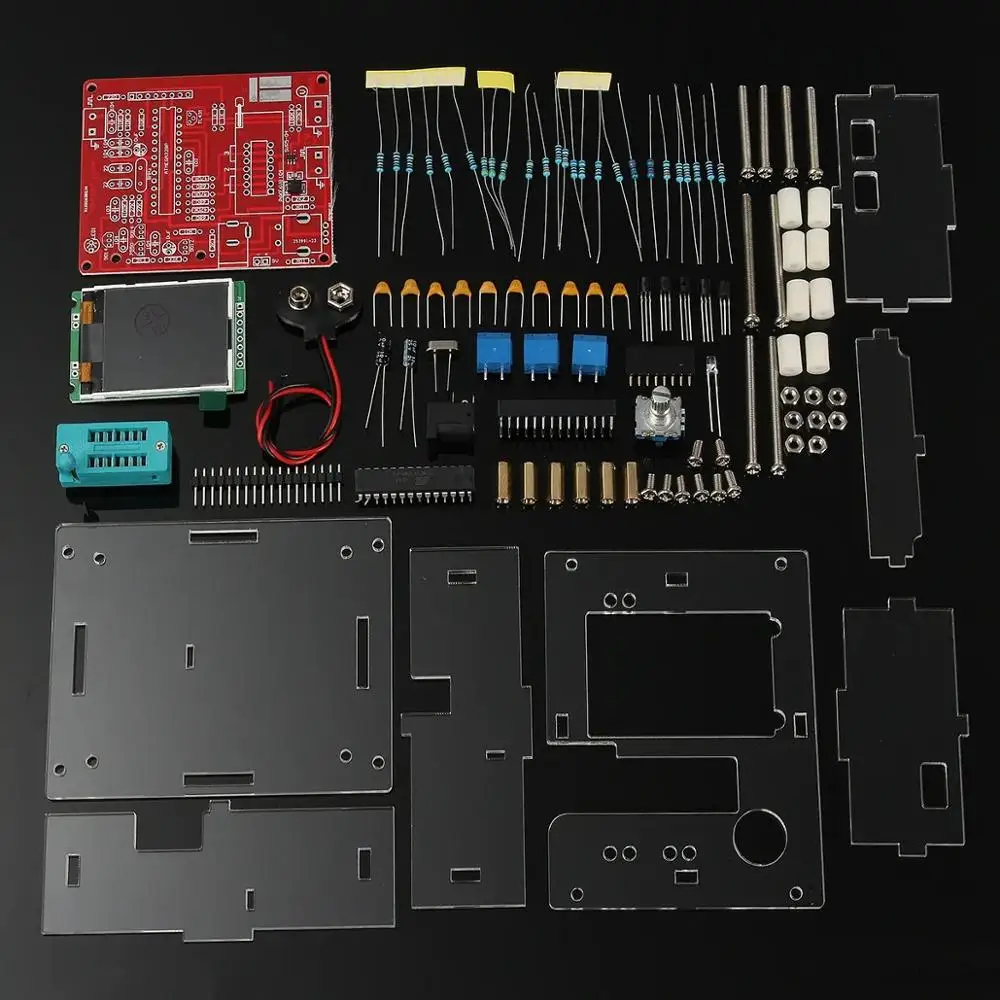

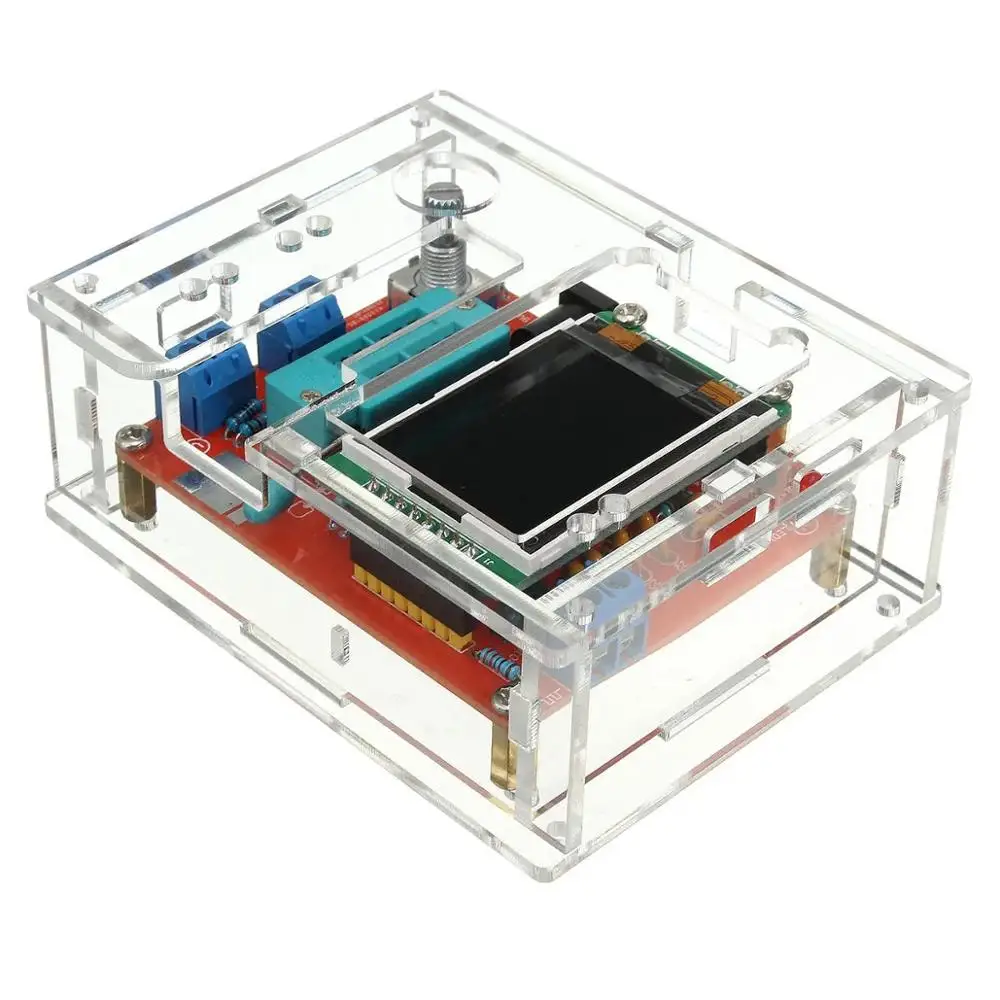

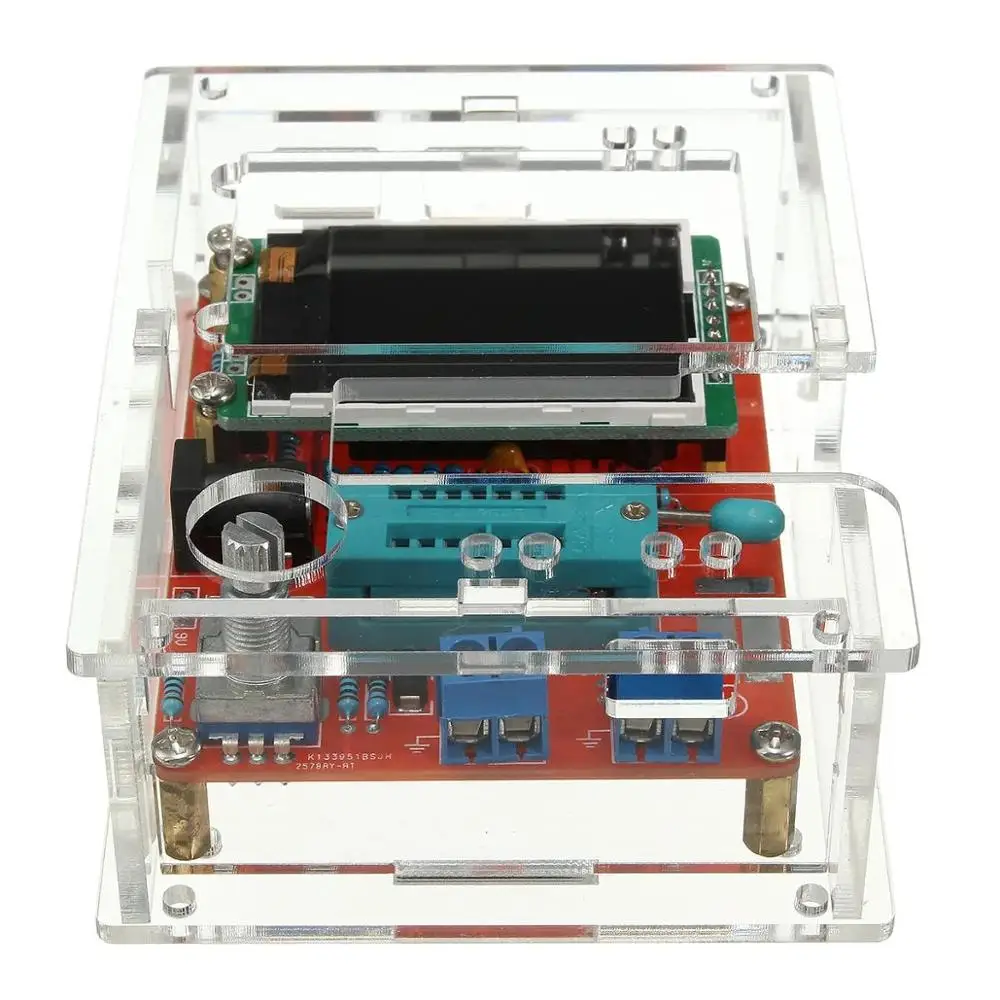

1 x GM328 прибор для проверки транзисторов с Чехол комплект (набора в собранном виде или «сделай сам» в разобранном виде комплект для вашего выбора.)
,
,
,
,
,
,
,
,
,,,,,,,,
