Лист данных продукта
HVEK-30095-000 приемник
1. Описание

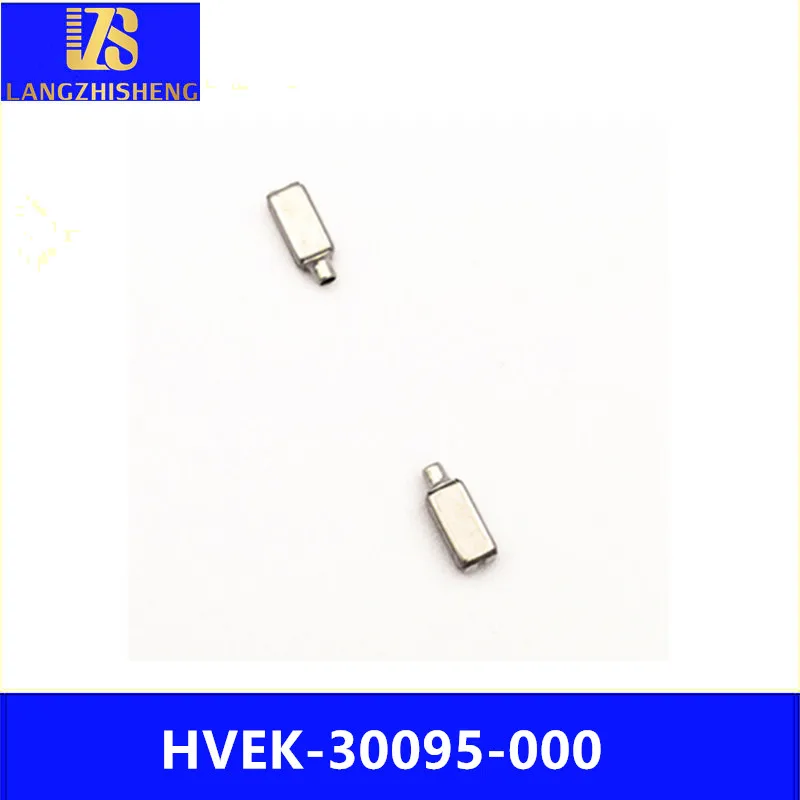

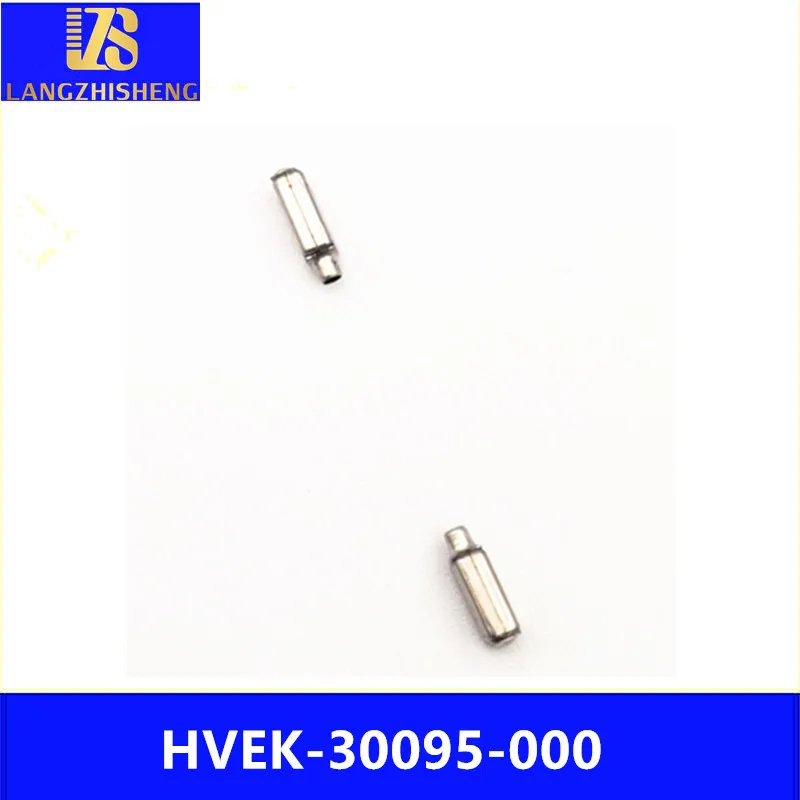

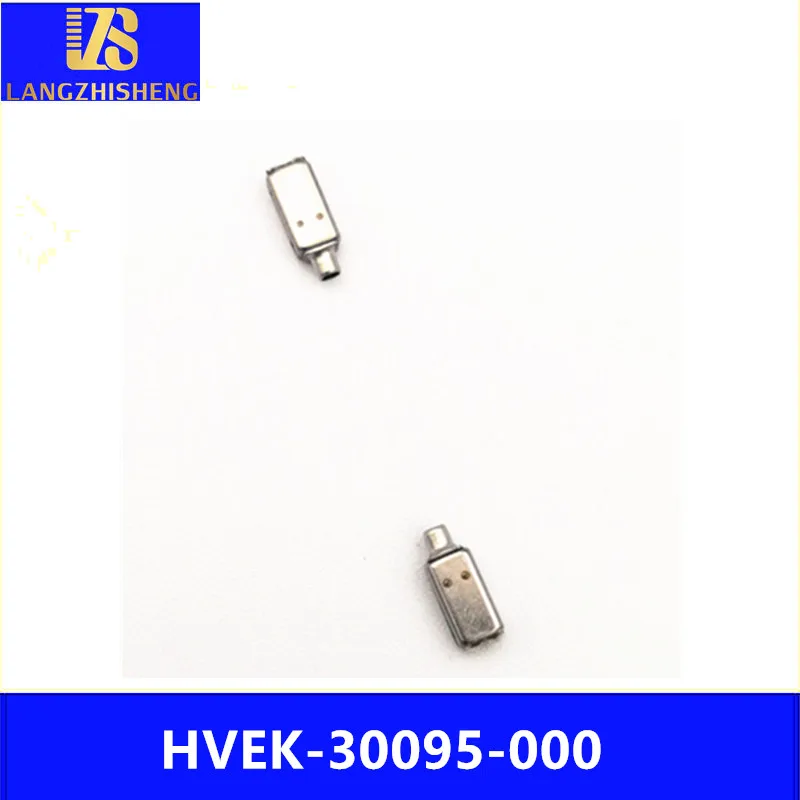

Миниатюрный сбалансированный арматурный приемник с магнитно-радиационным экранированием для использования в наушниках
Как твитер. И он имеет стандартную частотную реакцию.
2. Спецификация конструкции
Вес изделия: 0,11 г
Механические Размеры: пожалуйста, обратитесь к чертежу, как показано ниже
* Размеры в миллиметрах (единица измерения: мм)
Лист данных продукта
3. Особенности и преимущества
Высокоэффективная защита от магнитного излучения
Превосходное использование в качестве твитера
Маленький размер для фотосъемки
Улучшенная конструкция для снижения вибрации
Сертификация RoHS
4. Электро-акустические характеристики
4-1 условия тестирования
Номинальное напряжение источника 0,094 V Rms,0 V DC смещение
Сопротивление источника <1 Ом
Инструмент E-Audio Tubing (подробнее см. Ниже)
Муфта полости IEC 60318-4 ("711")
Испытательная станция CARMT/FCAAT
4-2 акустический параметр 1-частотная характеристика
Предельный Тип частоты (Гц) минимум (дБ) максимум (дБ)
ENV 300 93 97
ENV 500 93,5 97,5
ENV 1000 95 99
Пик 1 4700-5300 112 118
Долина 8000-8800 96 102
Пик 2 12000-14000 110,2 116,2
Лист данных продукта
Сучжоу e-audio electronics CO., LTD.
4-3 акустический параметр II-искажение
Частота (Гц) привод переменного тока (V rms) Смещение постоянного тока (mA) предел (%)
@ 1/2 1-й пиковый 0,094 0 5
@ 1/3 1-й пиковый 0,094 0 5
@ 1/3 1-й пиковый 0,265 0 8
4-4 Электрический параметр
Номинальный тип привода постоянного тока (CV)
Номинальный привод (V rms) 0,094 V
DCR @ 20 ℃ 12,5 Ом (+/-10%)
Полное сопротивление @ 500 Гц 13,5 ом +/-15%
Полное сопротивление @ 1000 Гц 14,5 ом +/-15%

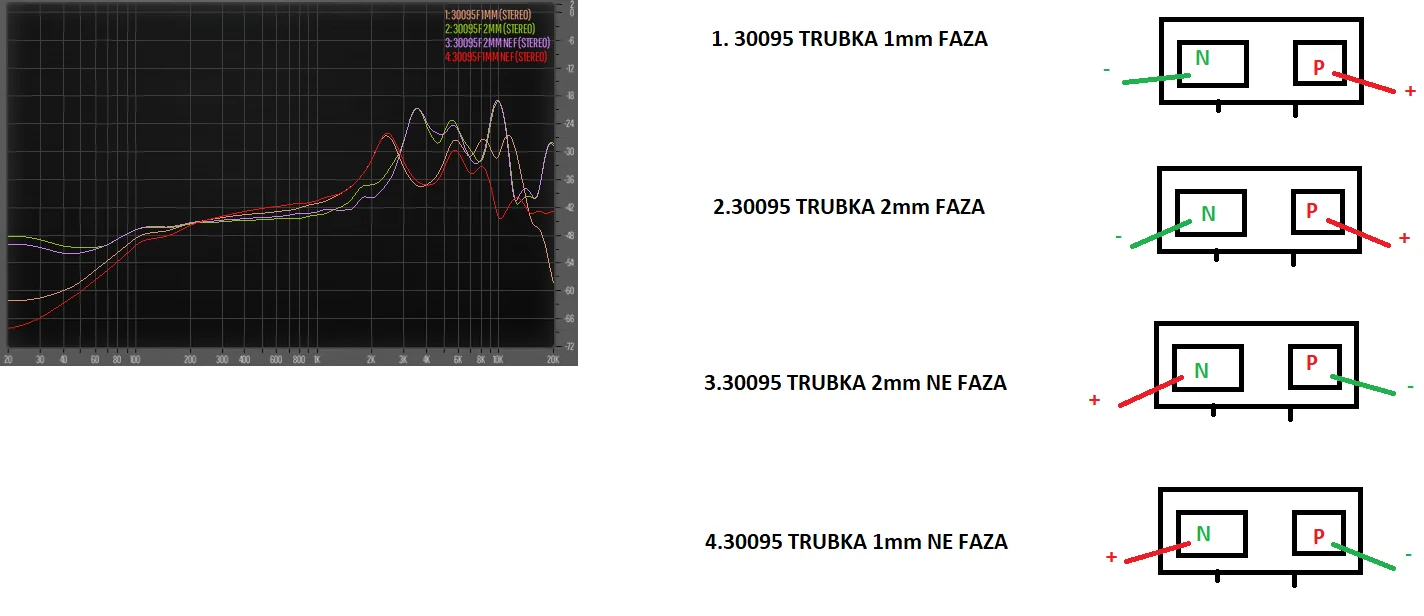

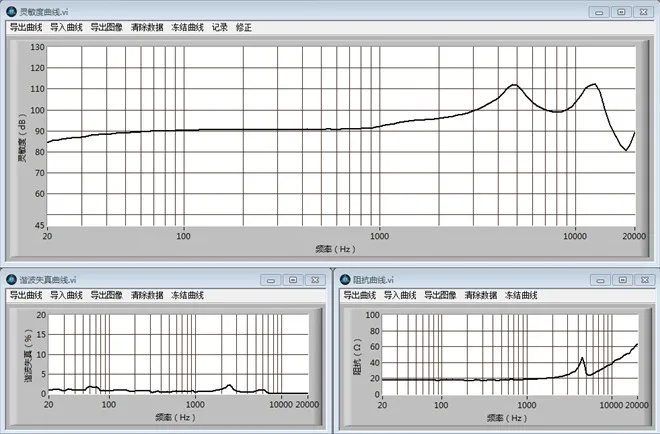

4-5 Номинальная кривая частотного отклика
5. Посылка и состояние хранения
Посылпосылка: пузырьковая упаковка для домашних животных
Storage Диапазон температур хранения: -40 ℃ ~ 60 ℃
Storage диапазон влажности хранения: <60%
