STC-1000 электронный регулятор температуры является готовым устройством с двумя реле, по одному на охлаждение и обогрев. Универсальный терморегулятор, термостат.
Одним из преимуществ термостата является наличие калибровки и программирование температуры, получаемой с датчика.
Может использоваться для нагрева и охлаждения. Терморегулятор может применяться в водонагревателях, морозильных камерах, теплицах, холодильниках, аквариумах, инкубаторах, брудерах, коптильнях, серверных и коптильных шкафах и т.д.
Цифровой терморегулятор STC-1000 – это универсальное устройство, которое позволяет производить управление как нагревателем, так и охлаждающим прибором, удерживая температуру в нужном диапазоне.
Особенности:
Настраиваемая разница температуры включения и выключения нагрузки (гистерезис);
Имеется цифровая калибровка датчика температуры;
Регулируемое время включения-отключения охлаждения;
Звуковой сигнал тревоги, когда температура выходит за установленный предел или при ошибке датчика;
Высокая точность и стабильность работы;
Большой и яркий индикатор;
Сигнал тревоги.

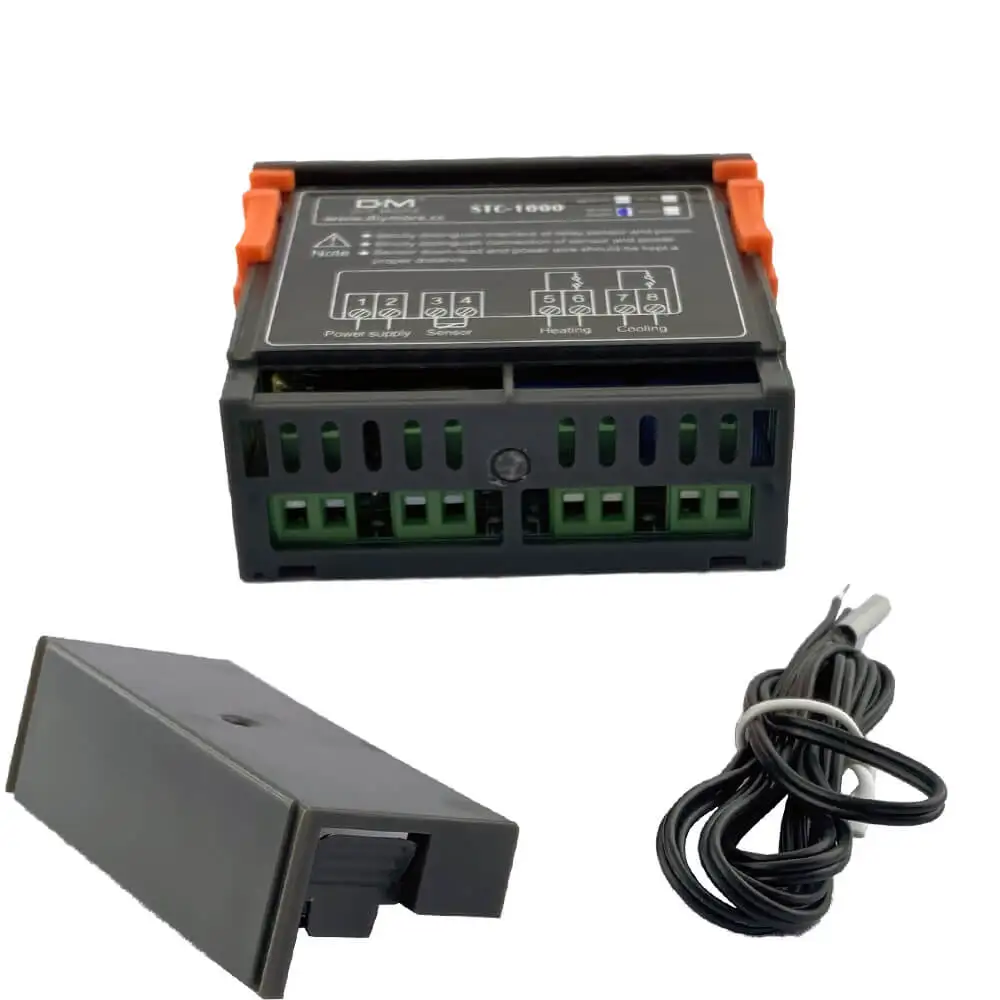

Датчик температуры входит в комплект поставки прибора.
Технические характеристики:
Диапазон температур: -50C +99,9C (Погрешность измерения температуры в диапазоне от -50 до +70°С не более ±1°С.)
Гистерезис: 0.3- 10C
Разрешение: 0.1C
Точность: +-1C
Диапазон калибровки датчика температуры: -10C +10C
Программируемая задержка включения/выключения 1 - 10 мин
Напряжение питания: 110 - 220 В
Потребляемая мощность: < 3 Вт
Сенсор: NTC датчик (длина 1м)
Максимальный ток нагрузки: два реле по 10A / 220V
Прибор рекомендуется эксплуатировать при температуре окружающего воздуха от минус 10 до плюс 60°С, относительной влажности (45–85)%.
Размеры: 75 x 34,5 x 85 мм

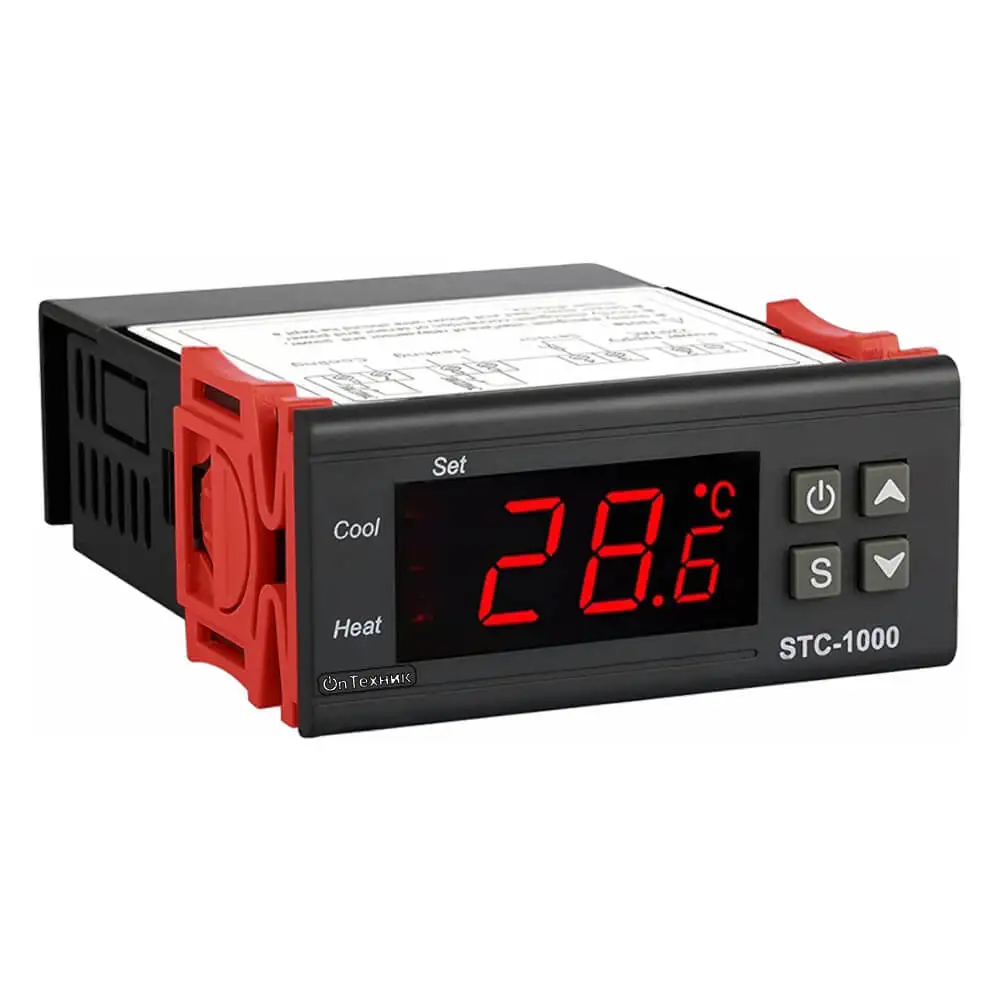

На передней панели управления и индикации расположены:
– цифровой светодиодный индикатор;
– индикаторы «Heat» и «Cool», отображающие включенные состояния реле нагрева и охлаждения соответственно;
– кнопки для управления и программирования: «Вкл» , «S», «Вверх», «ВНИЗ»
Программируемые параметры, отображаемые меню:
F1 – установка температуры выключения реле;
F2 – задание температурного гистерезиса (от 0,3°С до 10°С).;
F3 – установка времени задержки включения реле;
F4 – задание смещения характеристики по температуре (юстировка от –10°С до +10°С).
Инструкция:
Дисплей отображает два режима работы: нагрев (heat) и охлаждение (cool). Четыре кнопки управления: включение/выключение, вход в режим программирования (S) и две стрелки вверх и вниз.
Включение и выключение производится путем удерживания кнопки питания не менее 3 секунд. После первого включения термостат показывает температуру среды в которой находиться датчик.
Для просмотра температуры, на поддержание которой запрограммирован контроллер надо нажать стрелку вверх (Может задаваться в диапазоне от -50 до +99,9 градуса с точностью до одной десятой. По умолчанию 10,0 С).
Нажатие стрелки стрелки вниз выводит гистерезис* на который настроен контроллер Может задаваться от 0,3 до 10 градусов с точностью до десятых. В заводских настройках 0,5 градуса).
Для входа в режим программирования нажимаем и удерживаем кнопку S не менее 3 секунд, на дисплее появится F1.
Нажимаем кнопку S и удерживаем. На дисплее отобразится заданная температура. Не отпуская кнопку S стрелками "вверх" или "вниз" задаём требуемую температуру.
Отпускаем кнопку S и нажимаем стрелку вверх. На дисплее отобразится F2. Нажимаем кнопку S и на дисплее отобразиться заданная дельта температуры. Удерживая кнопку S стрелками вверх и вниз задаём требуемую дельту.
Отпускаем кнопку S и нажимаем стрелку вверх. На дисплее отобразится F3. Нажимаем кнопку S и на дисплее отобразится задержка на включение (По умолчанию 3 минуты, диапазон доступных значений от 1 до 10 минут).
Отпускаем кнопку S и нажимаем стрелку вверх. На дисплее отобразится F4. Здесь можно задать значение калибровки датчика. (Диапазон значений от -10 до +10 с шагом 0,1. По умолчанию значение 0).
Для выхода из режима программирования с сохранением настроек кратковременно нажимаем кнопку включения/выключения.
Если надо выйти не сохраняя настройки, то контроллер сам выйдет в рабочий режим, если не нажимать кнопки в течение 30 секунд.
Если на дисплее отобразилось Er (ошибка), то, нажимаете любую кнопку и держите до перезагрузки контроллера. После этого все настройки сбросятся на заводские.
*В терморегуляторах гистерезисом называют величину температуры, при которой сигнал изменяется на противоположный. И само явление, при котором осуществляется задержка переключения сигнала в зависимости от величины влияния. Терморегуляторы имеют разные пороги включения и выключения, эта система имеет температурный гистерезис. Он дает возможность уменьшит частоту переключения, например, на повышение температуры в обогревателе. Но при этом следует помнить, что чем больше величина гистерезиса, тем больше скачок температуры.
И так, пусть терморегулятор в настройке имеет температуру 18°C. Его гистерезис 4°C. До включения обогревающего оборудования (и соответственно терморегулятора) температура в комнате была 12°C. Обогрев включили. Когда температура в помещении достигнет 22°C, терморегулятор даст сигнал нагревающему оборудованию на выключение. Температура в комнате начнет уменьшаться, когда она станет равна 16°C, то терморегулятор подаст сигнал о
включении.
