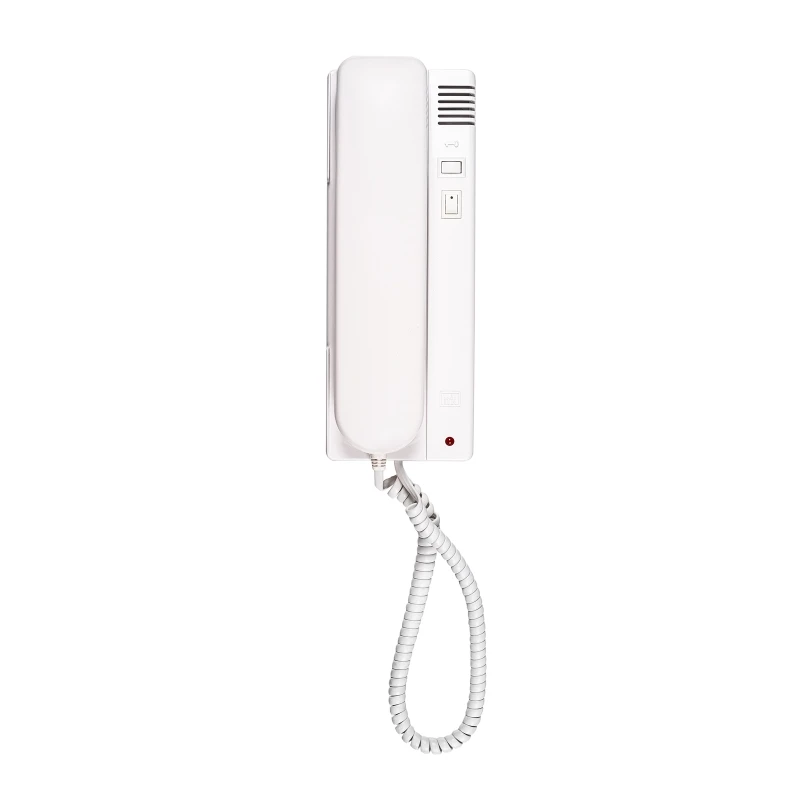

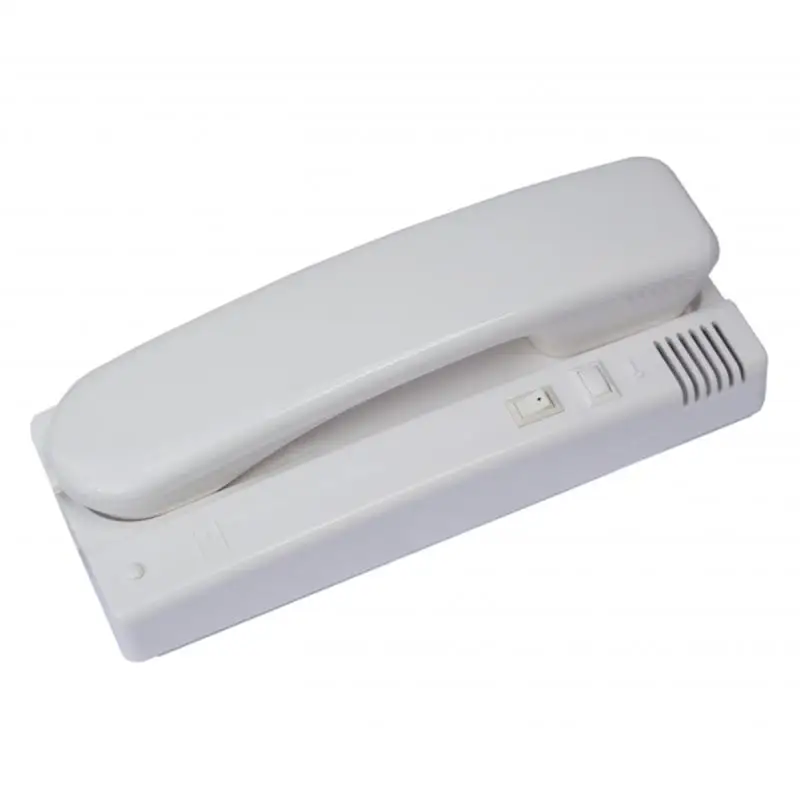

Трубка домофона МЕТАКОМ ТКП-12D
Трубка домофона METAKOM ТКП-12D предназначена для работы с цифровым подъездным аудио/видеодомофоном. Трубка устанавливается внутри квартиры и используется для звукового вызова абонента через подъездный домофон, осуществления связи посетитель-абонент и дистанционного открывания входной подъездной двери абонентом. Подключение трубки METAKOM ТКП-12D к подъездной линии осуществляется двумя проводами. При монтаже важно соблюдать полярность подключения (+ линии (LN+) на плюс трубки, - линии (LN-) на минус трубки).
Внимание!
Трубка МЕТАКОМ ТКП-12D подходит исключительно для цифровых подъездных домофонов МЕТАКОМ.
Дело в том, что МЕТАКОМ так же выпускает и координатные подъездные домофоны, для них ТКП-12D - не подходит.
Если Вы сомневаетесь, какой у вас подъездный домофон - цифровой или координатный - сделайте фото и пришлите его в личные сообщения.
Технические параметры ТКП-12D:
Тип трубки: цифровая, абонентская, квартирная
Подключение: двухпроводное, полярное (+/-)
Тип монтажа: накладной (на стену)
Габаритные размеры трубки: 213x81x60мм
Чистый вес трубки: 265г
Диапазон температур: от +5 до +40°С
Цвет трубки: белый
Функционал трубки МЕТАКОМ ТКП-12D:
- Кнопка открытия двери: ЕСТЬ
- Ночное отключение: ЕСТЬ
- Световая индикация: НЕТ
- Регулировка громкости вызова: НЕТ
Порядок установки:

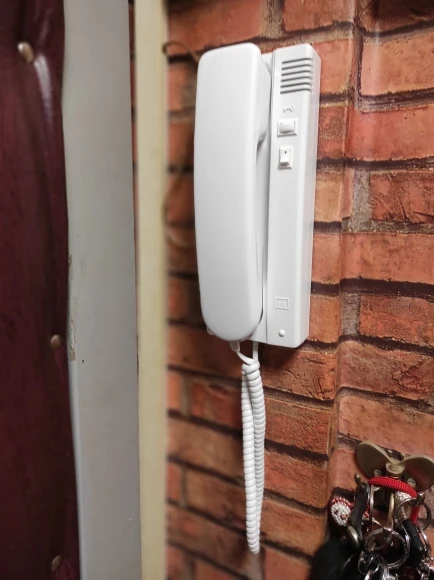

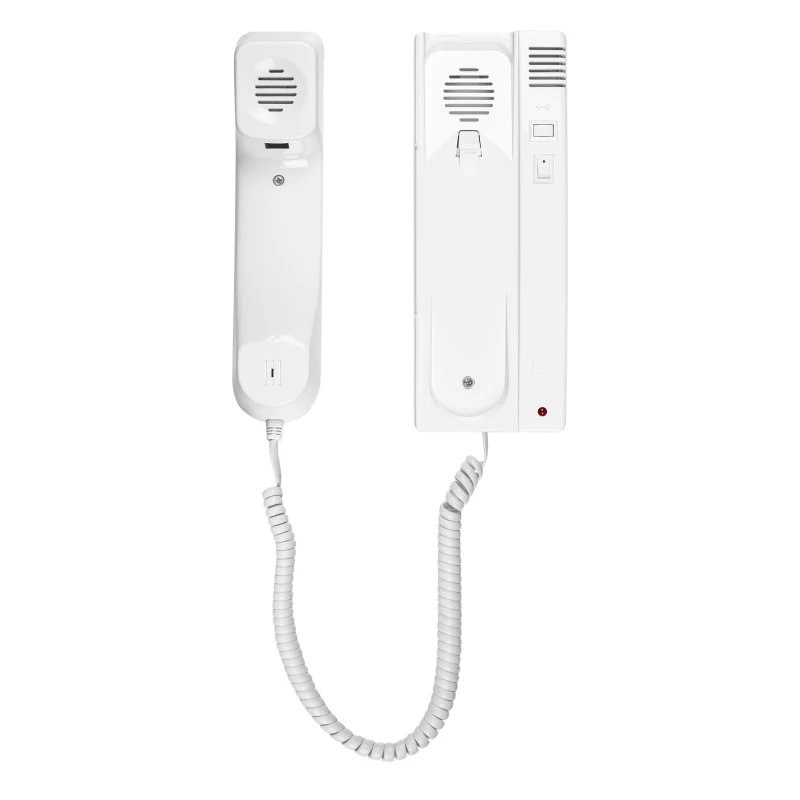

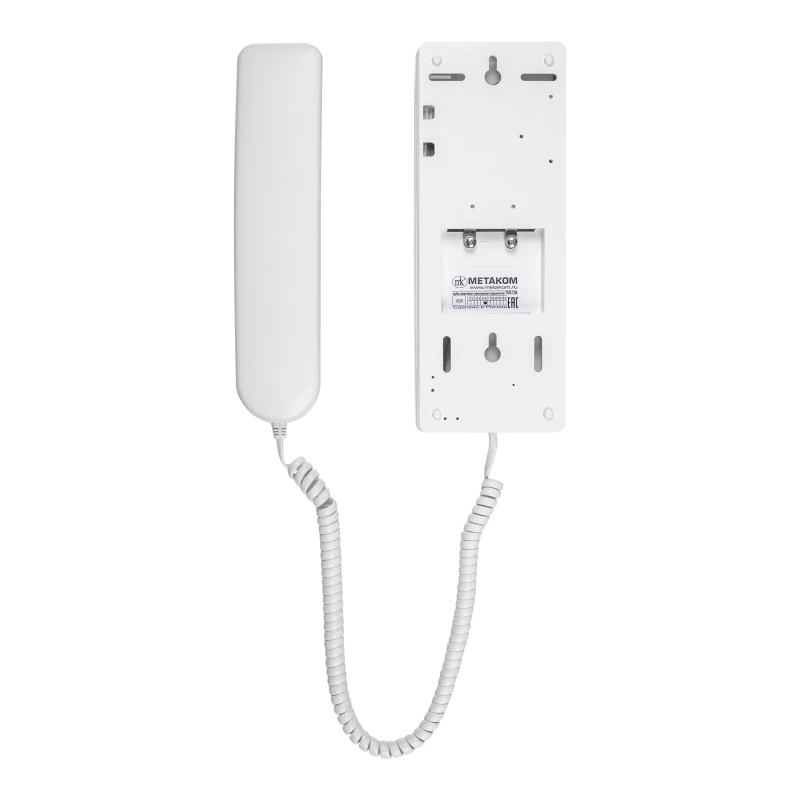

ТКП-12D состоит из трубки и подставки, соединенных витым проводом. Подставка монтируется в вертикальном положении при помощи крепежного комплекта. Подключение к линии связи с блоком вызова домофона производится в соответствии с паспортом на данный тип блока вызова. Выводы для подключения к линии расположены на внутренней стороне подставки под трубку. При подключении трубки к линии необходимо соблюдать полярность.
Для программирования номера абонента на плате трубки размещен ряд перемычек. ТКП программируется таким образом, чтобы его номер совпадал с номером квартиры. Если номер квартиры превышает 255, то ТКП программируется путем присваивания номеров со сдвигом на некоторое число, которое программируется в блоке вызова. Номера квартир, выраженные в двоичном коде, присваиваются каждому ТКП в соответствующем разряде перемычек из указанного ряда: 1, 2, 4, 8, 16, 32, 64, 128 вычисляется путем суммирования чисел под теми парами штырьков, на которые надеты перемычки.
Пример: программируя ТКП абонента номер 12, надо надеть перемычки на пары с номерами 4 и 8 (4+8=12). Для номера 45 соответствующие пары: 1, 4, 8, 32 (1+4+8+32=45).
Предупреждение: ТКП нельзя программировать на ноль, не устанавливая ни одной перемычки.
При программировании ТКП особенно важно быть внимательным. Если два ТКП будут запрограммированы одинаково, то сигнал будет поступать на обе квартиры. Однако, может оказаться невозможным вести переговоры в зависимости от усиления в звуковом тракте, а также открывать замок при снятых трубках. Это нормальная реакция системы в такой ситуации.
Использование трубки МЕТАКОМ ТКП-12D:
В дежурном режиме трубка должна быть уложена на подставку, переключатель ночного отключения трубки должен быть установлен в положение “Включено”. При снятой с подставки трубке вызов с блока вызова не проходит. После получения сигнала вызова, трубку необходимо снять с подставки и провести переговоры с посетителем. Для открывания входной двери необходимо нажать кнопку открывания двери (возле символа ключа), расположенную на подставке трубки.
Для обеспечения Вашей безопасности, перед открыванием двери убедитесь в личности посетителя! На подставке расположен регулятор громкости двухсторонней связи. Для отключения вызывных сигналов переключатель ночного отключения трубки должен быть установлен в положение “Отключено”.
Проверка работоспособности:
После установки необходимо проверить работоспособность трубки. Один человек должен спуститься к подъездному домофону и сделать вызов в квартиру. Человек в квартире должен снять трубку, ответить звонившему (произвести переговоры), открыть дверь. Если вызов не проходит необходимо попробовать поменять полярность подключения (два провода поменять местами). Если и после этого вызов в квартиру не проходит, то необходимо пригласить специалиста, либо инженера из обслуживающей подъездный домофон компании, либо домофониста со стороны. Возможно у вас отключена квартира или имеется проблема с кабелем домофонной линии, так же квартира может быть банально не подключена в этажном щитке (даже если у вас в квартире есть кабель под трубку).
СОВМЕСТИМОСТЬ
Трубка домофона METAKOM ТКП-12D работает только с цифровыми подъездными домофонами, типа:
- Laskomex,
- Raikmann,
- Keyman,
- Marshal, и аналогичные цифровые домофоны.
Однако, рекомендуется использовать данную трубку именно с цифровыми домофонами МЕТАКОМ.
Не работает с координатными домофонами (типа "VIZIT", "CYFRAL", "ELTIS")!
Не работает с продукцией "Сейф-Сервис"!
КОНСУЛЬТАЦИЯ ПО ВЫБОРУ!
Если вы сомневаетесь в правильности выбора трубки, не знаете какая вам подойдет, не знаете какой у вас на подъезде стоит домофон (цифровой или координатный) и по другим вопросам - вы можете написать мне в чат на сайте. Постараюсь вам помочь в выборе, а так же оказать постпродажную поддержку по установке/подключению.
Если вы на 100% не уверены, что та трубка, которую вы выбрали - вам подойдет, настоятельно вам рекомендую написать мне в чат для получения консультации! Предварительно сделайте фотографию вашего подъездного домофона. Предварительная консультация по подбору оборудования сбережет ваше время и деньги в случае самостоятельного неправильного выбора трубки.
Если же вы просто меняете трубку, скажем, старая трубка у вас сломалась (при этом она у вас нормально работала, без каких либо проблем), то рекомендую покупать такую же трубку что у вас стояла раньше. Если стояла трубка Метаком, то и покупать трубку Метаком, если стояла трубка Визит, то и покупать трубку Визит и т.п.
