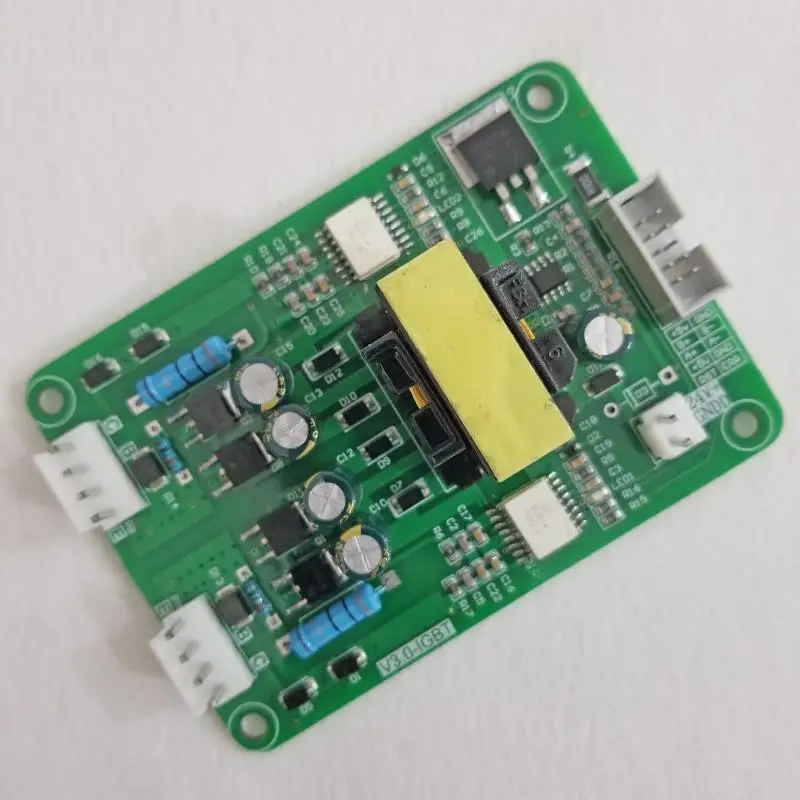

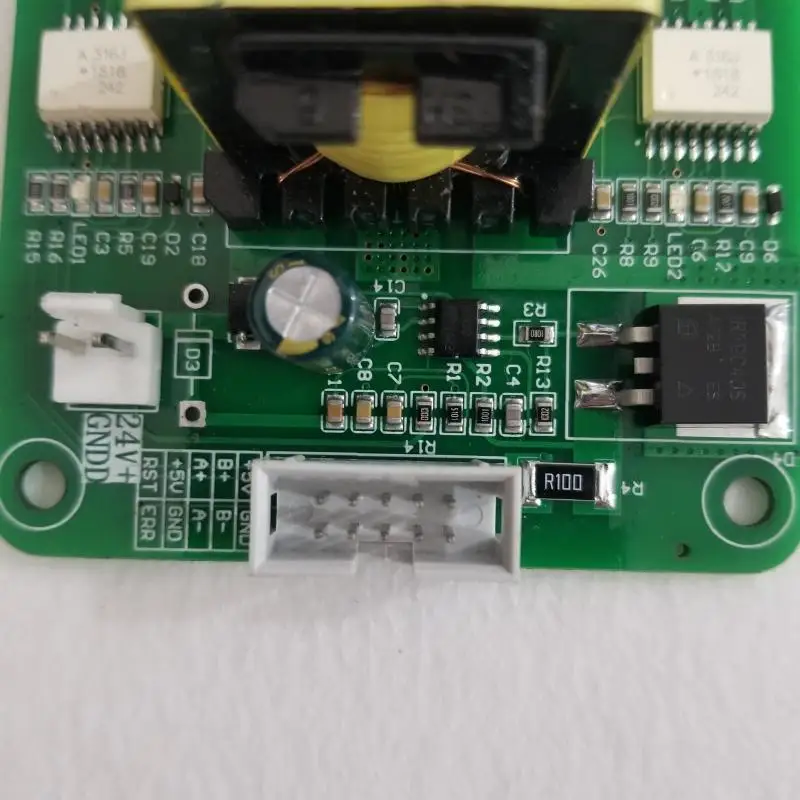

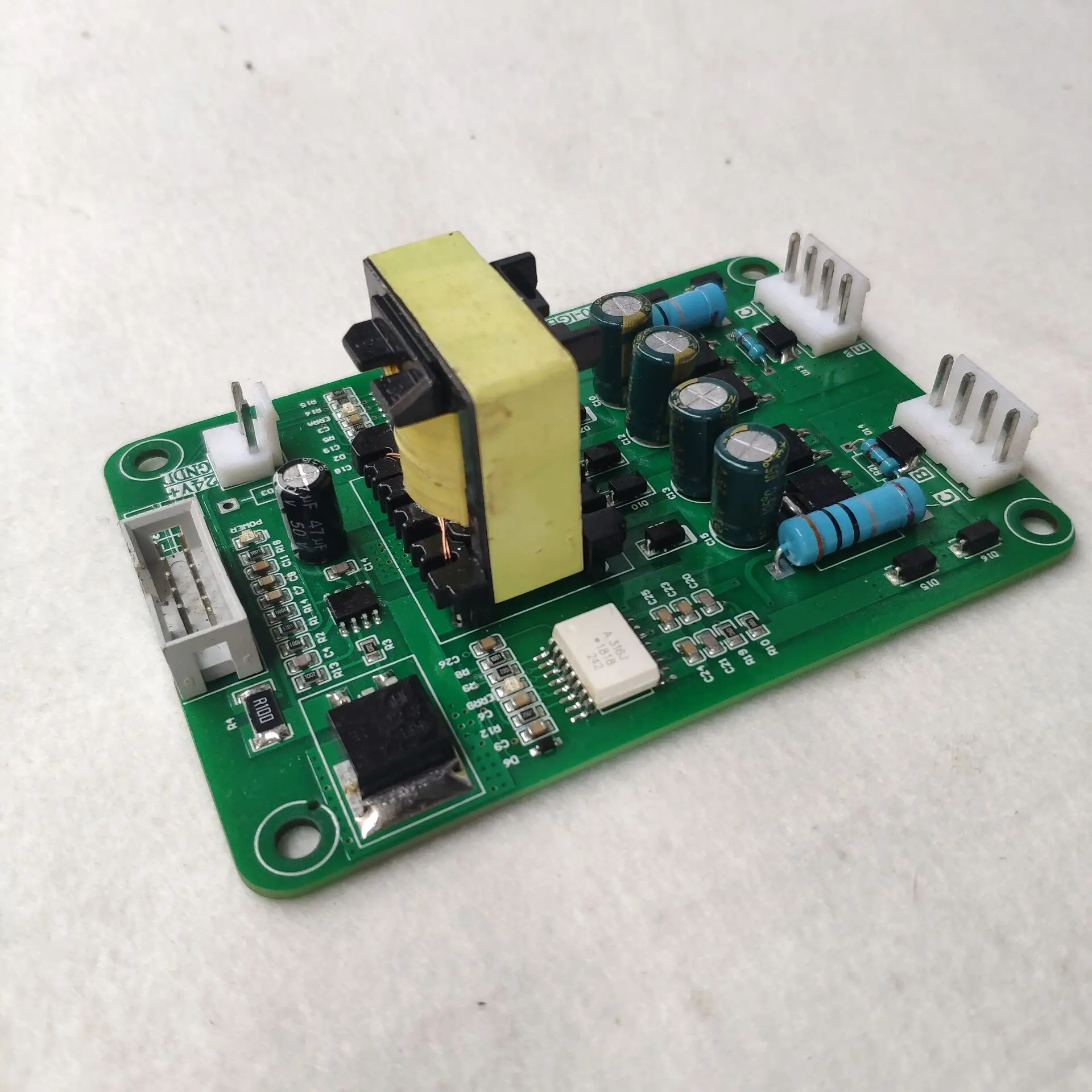

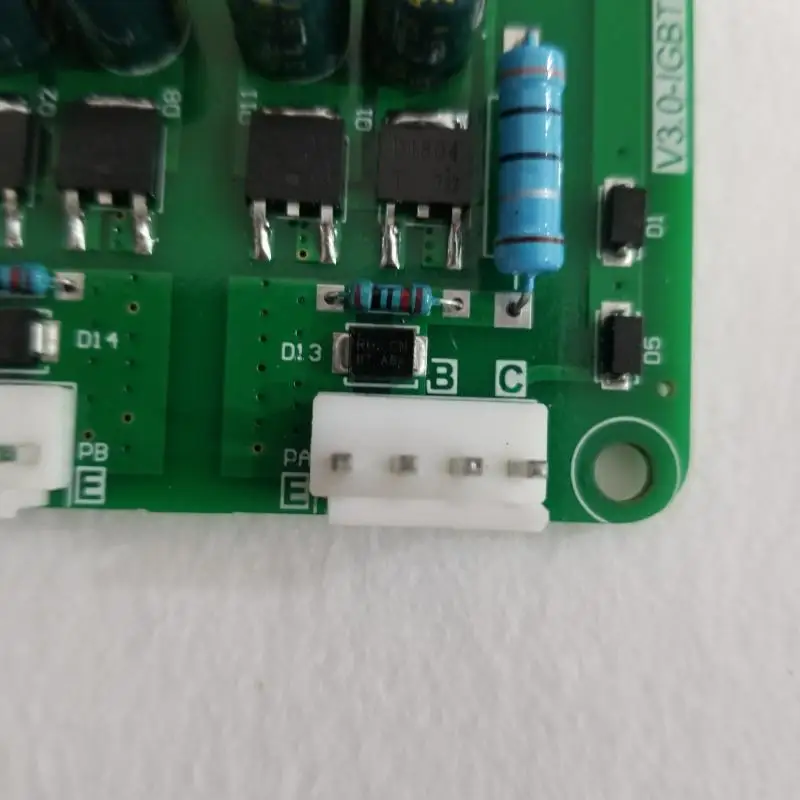

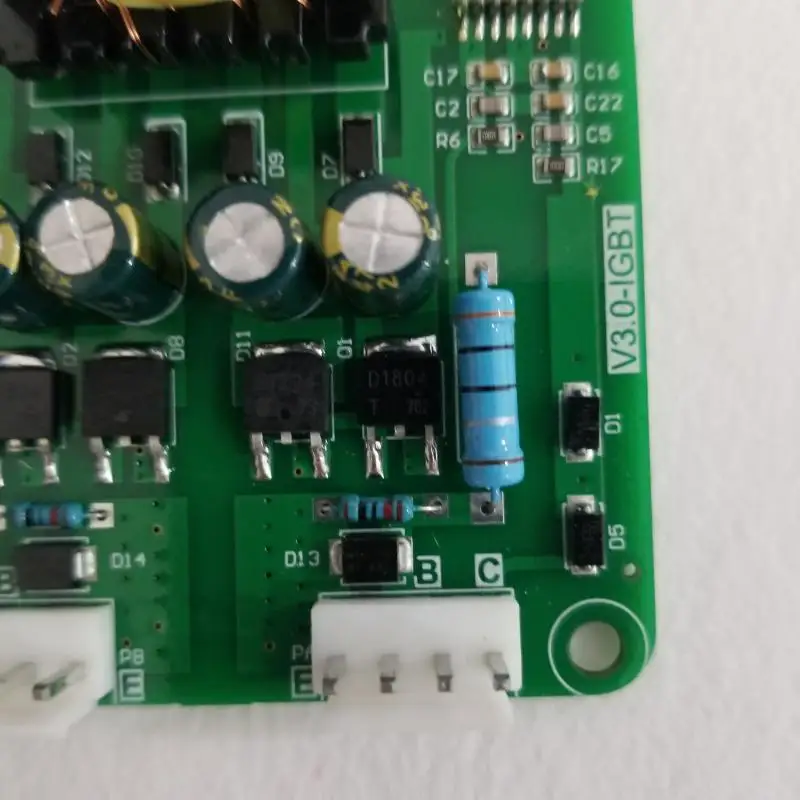

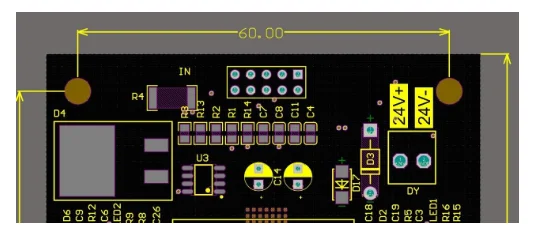

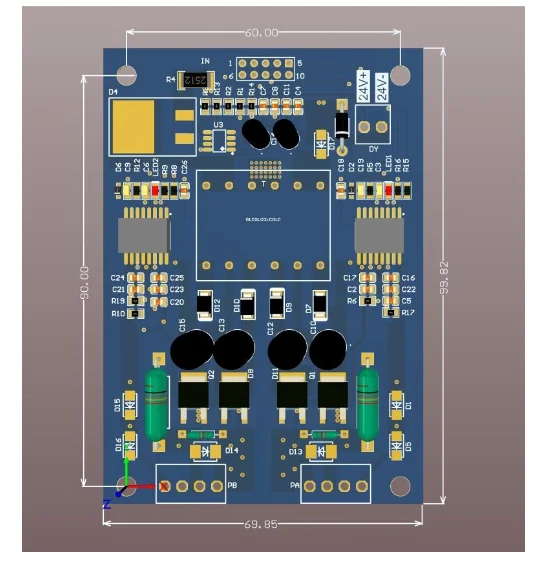

Полумост с блоком питания HCPL-A316J модуль бтиз драйвер плата одноканальный двухканальный многоканальный перепад напряжения по току

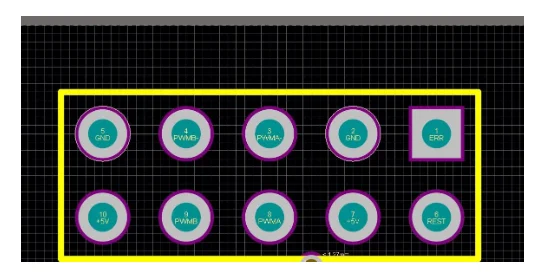

Введение приложения: Эта плата драйвера основана на двухканальной водительской плате с одним источником питания, разработанной маркетинговыми исследованиями. Плата драйвера должна быть быстро разработана для пользователей, чтобы использовать эту плату драйвера, чтобы автоматически изолировать источник питания драйвера, поэтому при его использовании непосредственно используйте один импульсный источник питания 24 В

Параметры производительности: 1. Источник питания: Одноканальный стабильный импульсный источник питания постоянного тока 24 В не допускается использование напряжения источника питания, в противном случае существует риск повреждения платы драйвера (без источника питания переменного тока) напряжение волны изменится с помощью источника питания, Таким образом, напряжение источника питания должно быть напряжением регулируемого импульсного источника питания. 2. Максимальный выходной ток привода составляет 8А. 3. Выходное сопротивление привода по умолчанию составляет 10R (в фактическом использовании, пользователю может потребоваться заменить сопротивление привода различных сопротивлений в соответствии с различными модулями). Рекомендуемое минимальное сопротивление привода RG больше 1 Ом. 4. Частота привода рекомендуется не превышать 200 кГц, а Рекомендуемая частота IGBT ниже 100 к (общие модули IGBT рекомендуется использовать частоты ниже 50 кГц) 5. Выходная линия к модулю IGBT должна быть максимально короткой. (Линия механического подключения от ведущей платы до IGBT) 6. Проводка приводной платы принимает симметричный метод проводки, так что производительность двух выходов полностью совместима. 7. Вход может быть соединен двумя способами: общий катод и общий анод, удовлетворяющий различные сигналы и может использоваться одновременно. 8. Неисправностей индикатор выхода светильник для каждого канала. 9. Когда используется, когда выход открыт (т. Е. Когда выходной терминал не подключен к IGBT), плата драйвера блокирует сбой до получения RST низкого сбоя
