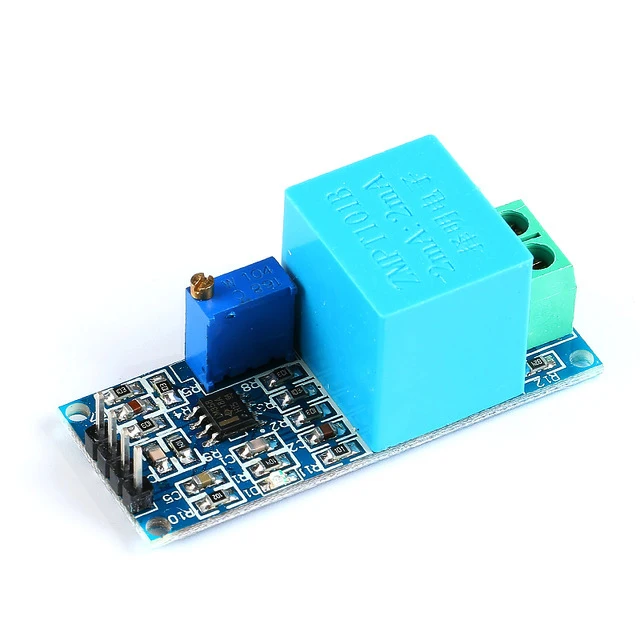

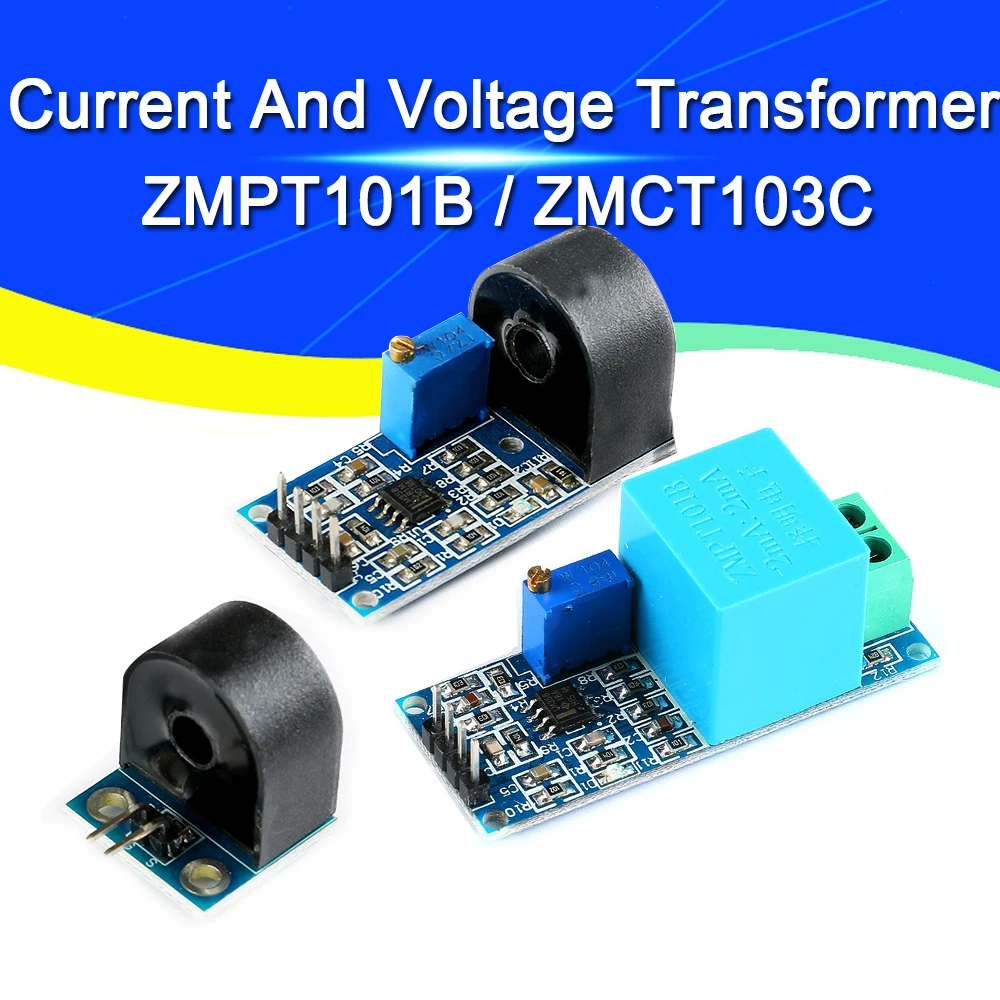

Активный однофазный модуль трансформатора напряжения переменного тока Датчик напряжения на выходе для Arduino Mega ZMPT101B 2mA
Характеристика трансформатора:
Модель продукта: ZMPT101B
Номинальный входной ток: 2 мА
Номинальный выходной ток: 2 мА
Коэффициент изменения: 1000:1000
Разница в фазе: ≤ 20'
Линейный диапазон: 0 ~ 1000 в 0 ~ 10 мА
Линейность: ≤ 0.2%
Допустимая погрешность:-0,3 ≤f≤ 0.2%
Напряжение изоляции: 4000 в
Использование: точное измерение напряжения и мощности
Уплотнительный материал: эпоксидная смола
Способ установки: установка печатной платы
Рабочая температура:От-40 до + 60 градусов
Материал корпуса: АБС-пластик

Описание модуля трансформатора:
Однофазный AC активный выходное напряжение взаимный Индуктивный модуль оснащен серии ZMPT101B высокоточного трансформатора напряжения и высокоточного op amp тока, легко 250 В в пределах переменного тока сигнала питания.
Параметры:
Трансформатор напряжения: Бортовой точный микро-трансформатор напряжения
Схема операционного усилителя: Высокоточный бортовой усилитель, сигнал для точной выборки, соответствующая компенсация и другие функции
Выходное напряжение в режиме: модуль может измерять напряжение переменного тока в пределах 250 В, соответствующий выходной режим можно регулировать
Выходной сигнал: выходной сигнал для синусоидальной волны, сигнал средней длины (компонент постоянного тока)
Напряжение питания: 5-30 в
Посылка включает в себя:
AC-DC 5V 700mA 3,5 W блок питания понижающий преобразователь понижающий модуль для Arduino
Введение:

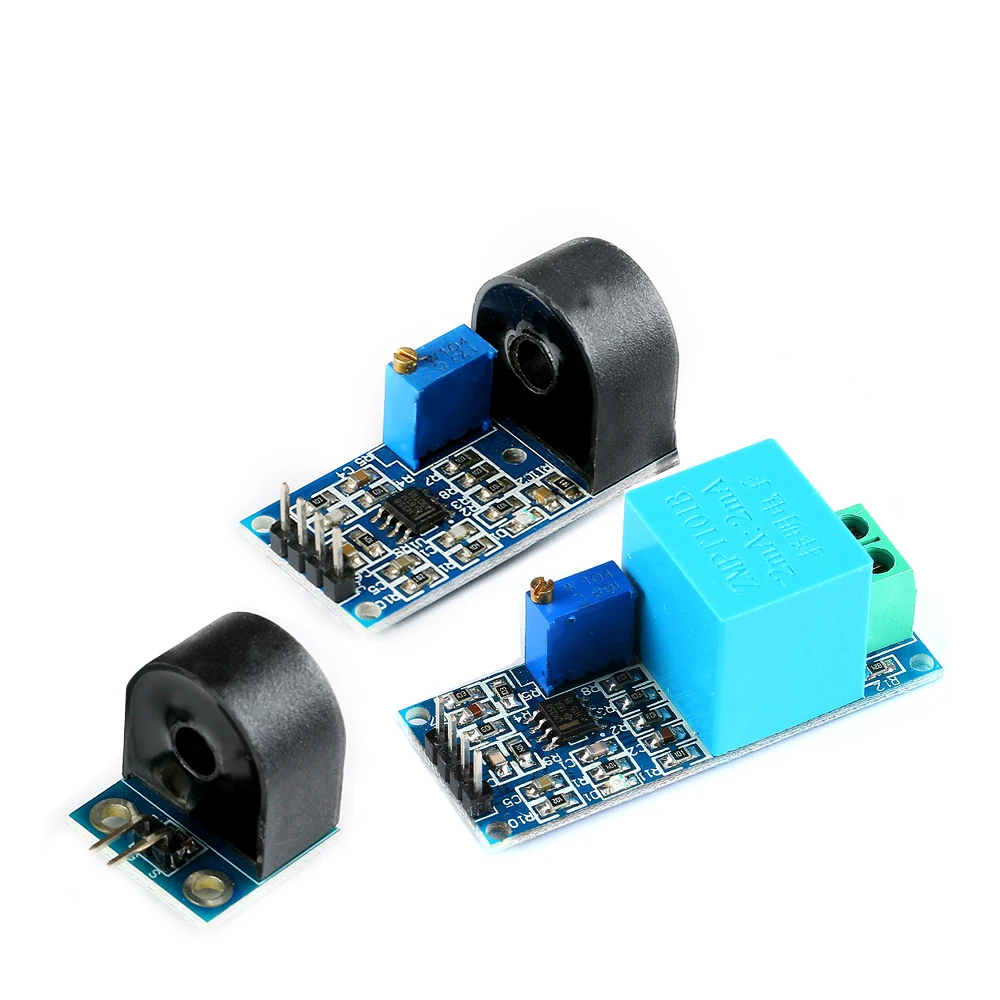

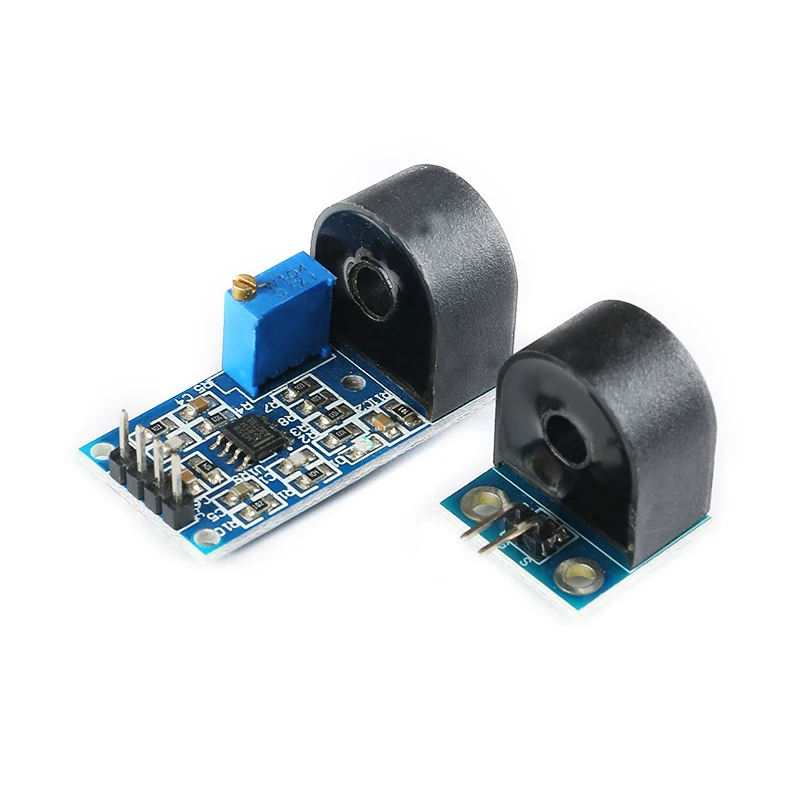

Модуль оснащен серией ZMCT103C небольших высокоточных трансформаторов тока и высокоточных схем op amp для точной выборки и правильной компенсации сигналов. Это удобно для приобретения сигнала питания переменного тока в пределах 5А. Соответствующий Выходной аналоговый сигнал переменного тока можно отрегулировать. Требуемое выходное напряжение может регулироваться в соответствии с потенциометром (регулировка коэффициента усиления, диапазон усиления 0-100 раз), но максимальное напряжение на выходе (выход) не будет превышать 1/2 VCC.
Параметр:
Параметры ZMCT103C
Номинальный входной ток: 5A
Номинальный выходной ток: 5 мА
Коэффициент изменения: 1000:1
Разница в фазе: менее или равна 20 ' (100 Ом)
Линейный диапазон: 0-10 А (100 Ом)
Линейность: 0.2%
Точность: 0,2
Напряжение изоляции: 3000 В
Рабочая температура: -40 °C ~ 70 °C
Уплотнительный материал: эпоксидная смола
Напряжение питания модуля: 5-30 В постоянного тока

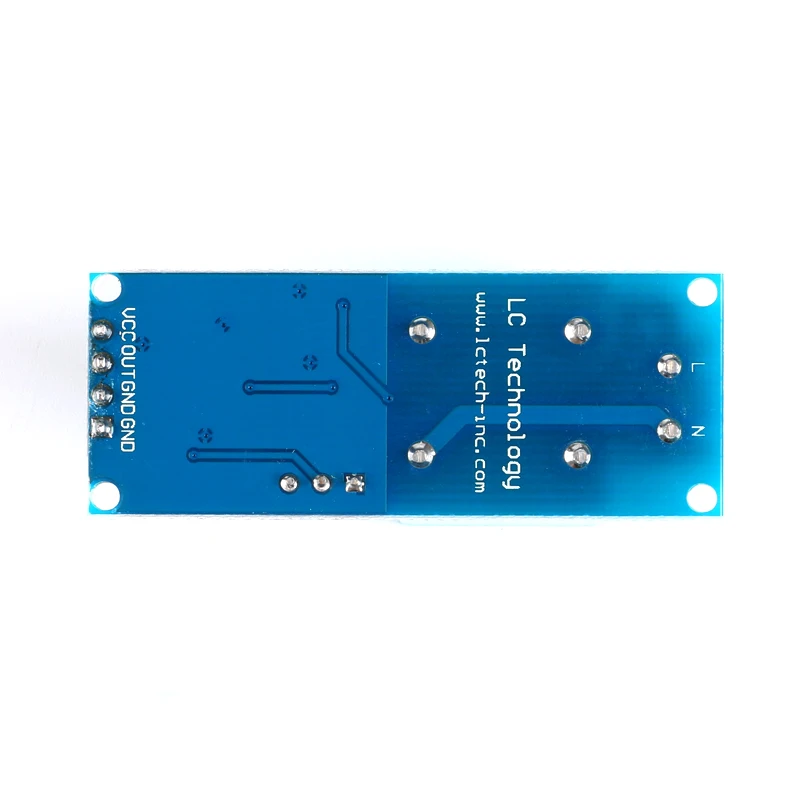

Контактный интерфейс:
Инструкции:
Во время измерения проводник сигнала, который будет протестирован, проходит через отверстие трансформатора, VCC и GND подключены к источнику питания 5-30 В постоянного тока, VOUT и GND подключены к осциллографу, И потенциометр регулируется, чтобы получить желаемую форму волны. Амплитуда формы волны будет соответствовать измеренному току увеличивается и увеличивается, но максимальный не превышает 1/2VCC.
На следующем рисунке показана Форма волны, измеренная при подключении VCC к источнику питания 5 В, и один из паяльников 60 Вт проходит через круглое отверстие трансформатора:
