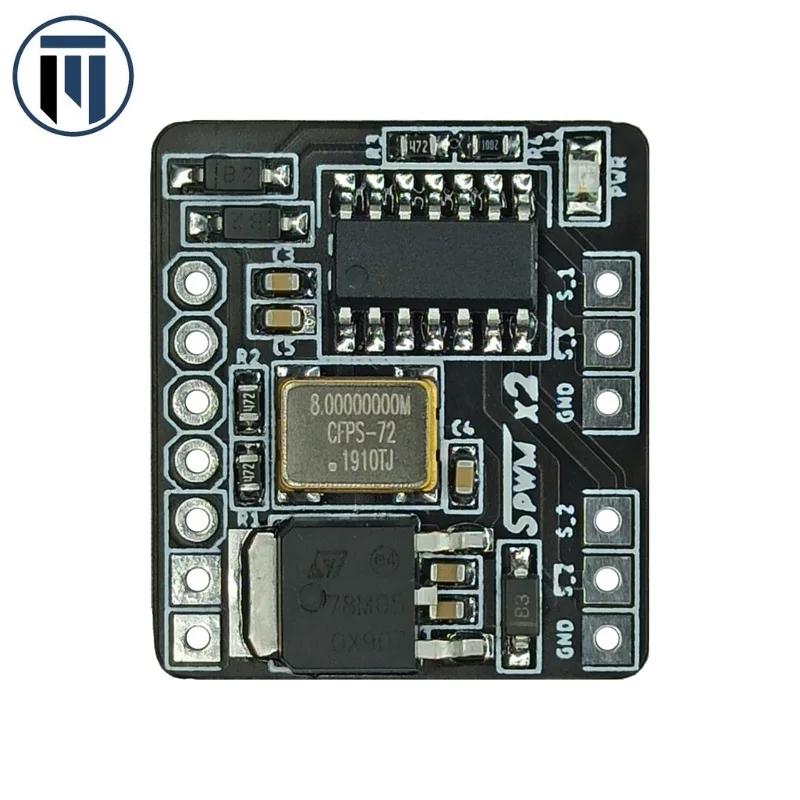

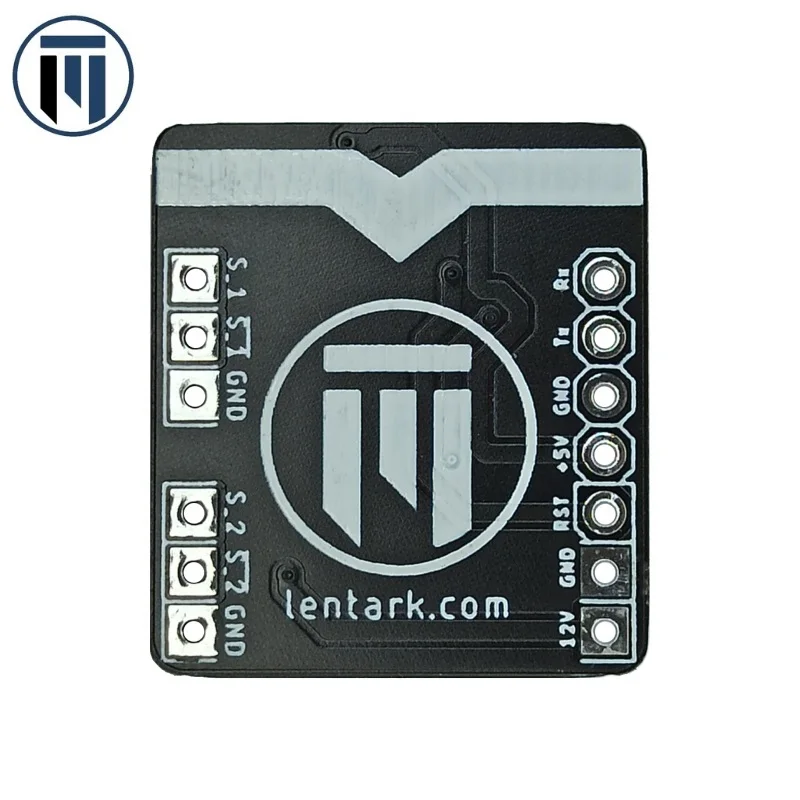

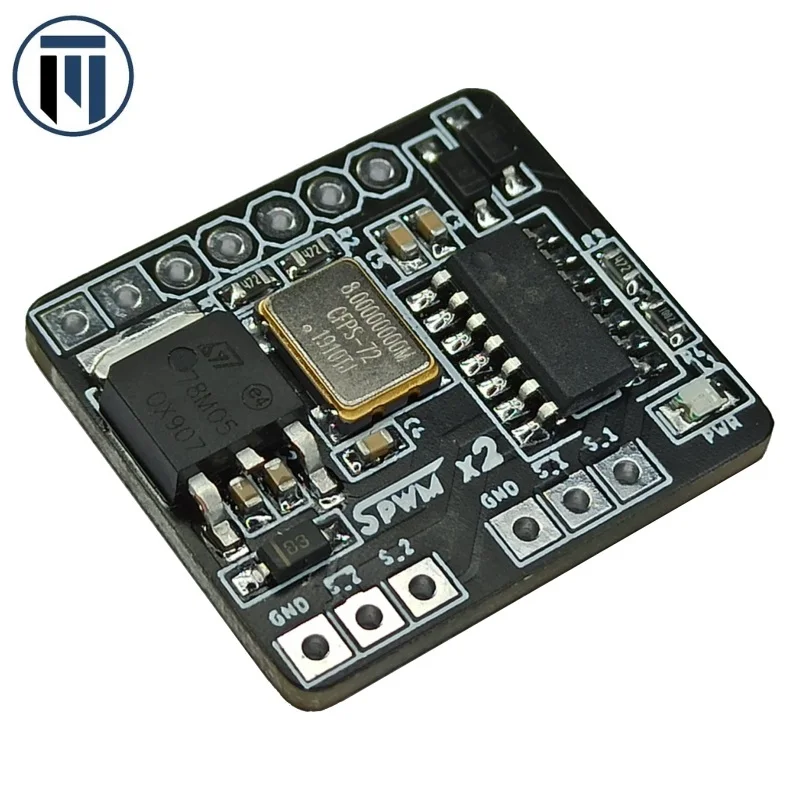

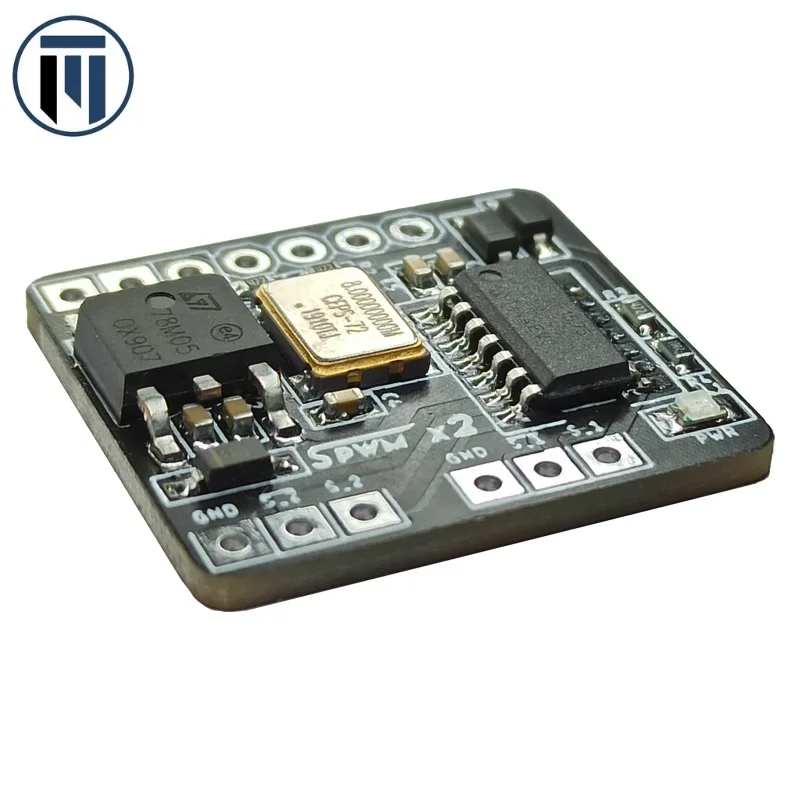

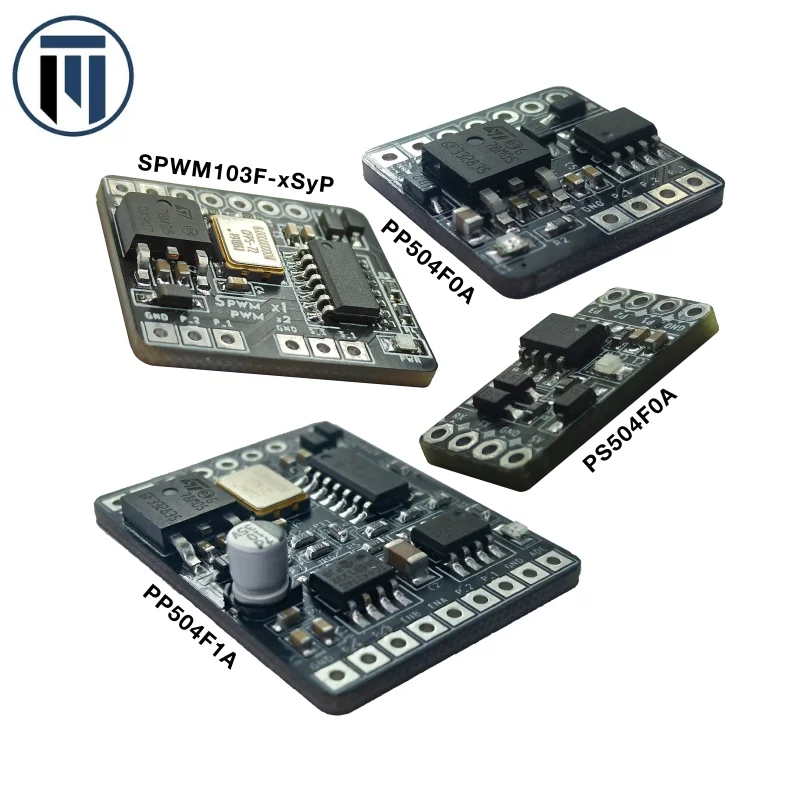

2 CH, SPWM генератор- [ SPWM103F - 2S0P]

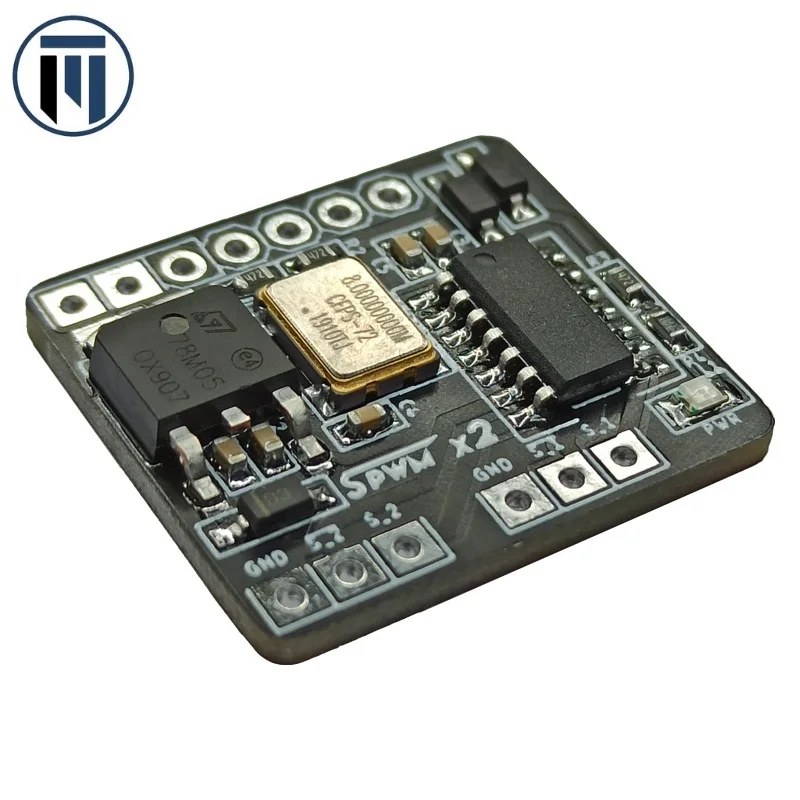

SPWM103F-2S0P-это Двухканальное синусоидальное PWM ядро, которое в цифровой форме моделирует синусоидальную волну. Программируются частота, номер выборки и параметры мертвого времени синусоидальной модели. Он имеет входное напряжение 5-24 В и выходную амплитуду сигнала 5 В. Допустимая частота составляет максимум 100 ppm.
Общение довольно удобное и простое. Все операции управления снабжены кодами, которые будут отправлены на Rx pin SPWM103F. Протоколы показаны вместе с примерами в таблице данных. Устройство может сохранять все конфигурации сигнала во внутренней памяти. Таким образом, он не должен быть изменен в каждом использовании.
Особенности:

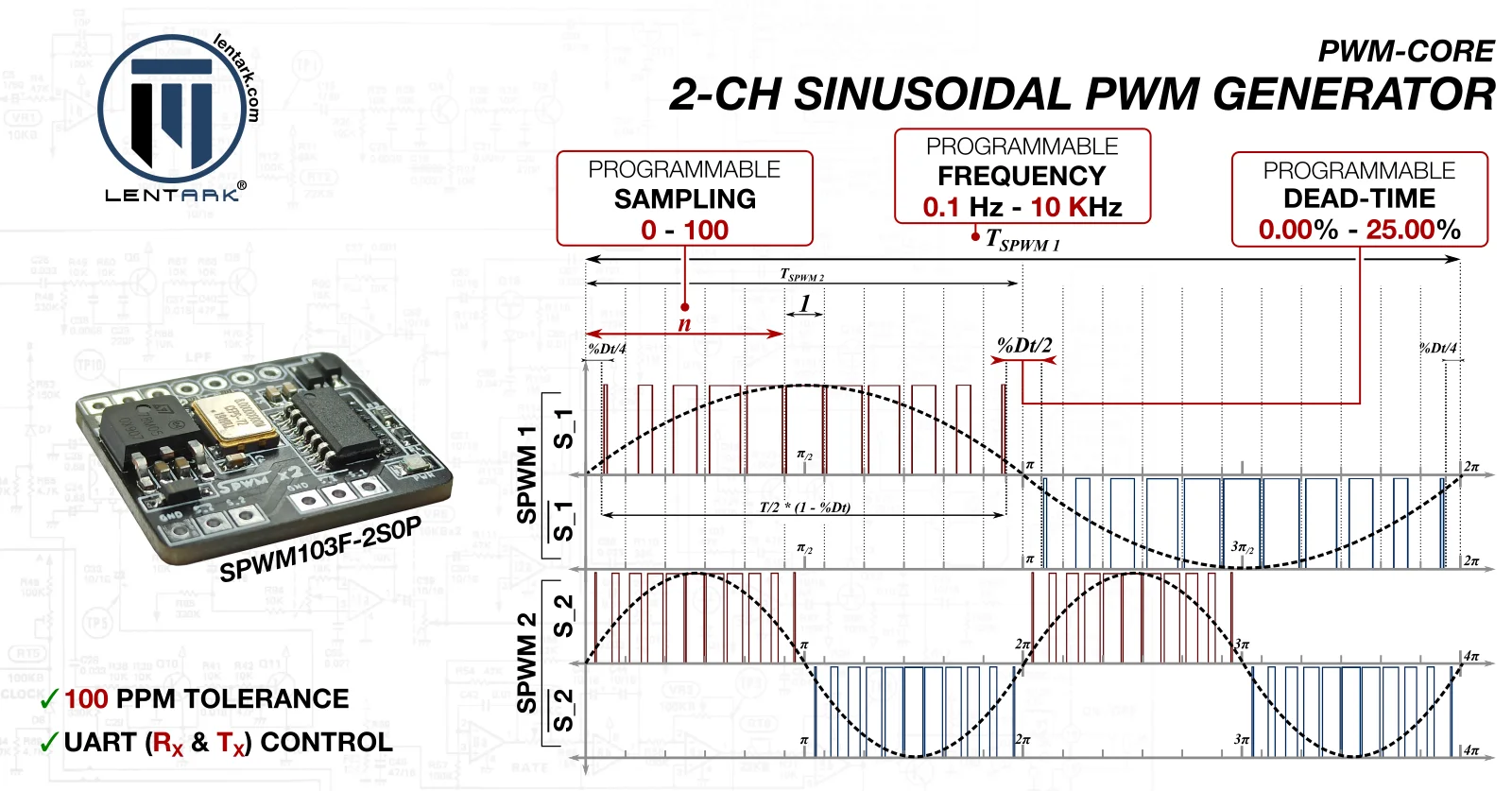

+ 2 канала SPWM Выход.
+ SPWM Частотный диапазон: 0,1 Гц-10 кГц
+ Диапазон отбора образцов: 2 - 102
+ Диапазон выбора времени: 0.00% - 25.00%
+ Высокоточный Осциллятор: Частотный допуск 100 ppm (макс.)
+ Простота общения: UART (Rx, Tx)
+ Возможность сохранения данных во внутренней памяти.
+ Широкоугольный Вход поставить Напряжение Рабочий диапазон: 5V - 24V
+ Низкое выходное напряжение качания: 0 - 125 мкВ
Применение:
+ MOSFET, переключения IGBT.
+ H Мост и половина моста драйверы.
+ Однофазный синусоидальный инвертор.
+ Приложения преобразователя постоянного/переменного тока.
+ Инверторы солнечной и ветровой энергии.
+ Однофазное управление скоростью двигателя и применение трансформатора частоты.
+ UPS.
+ Хобби.
Вырезы и описания:

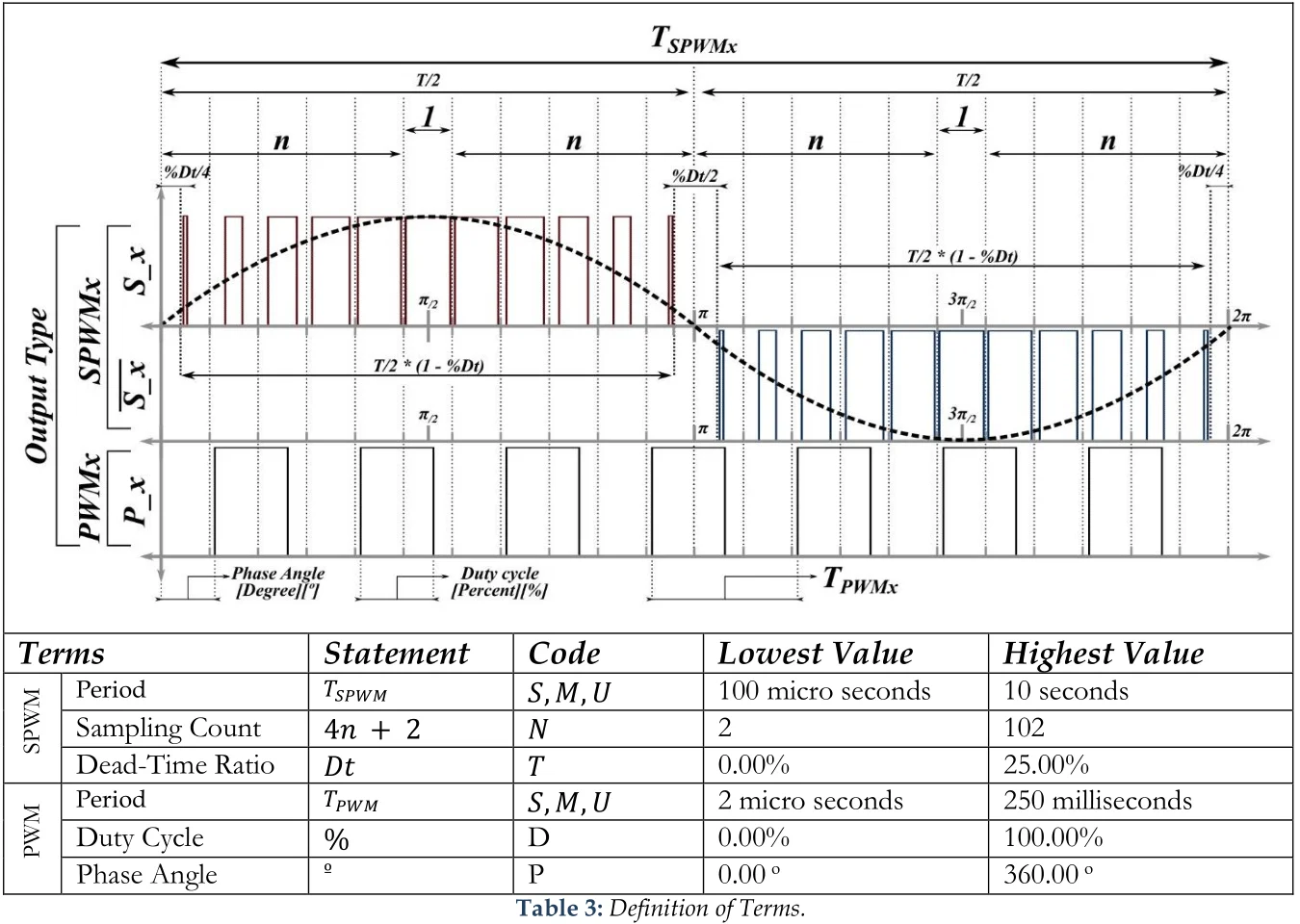

Определение терминов:

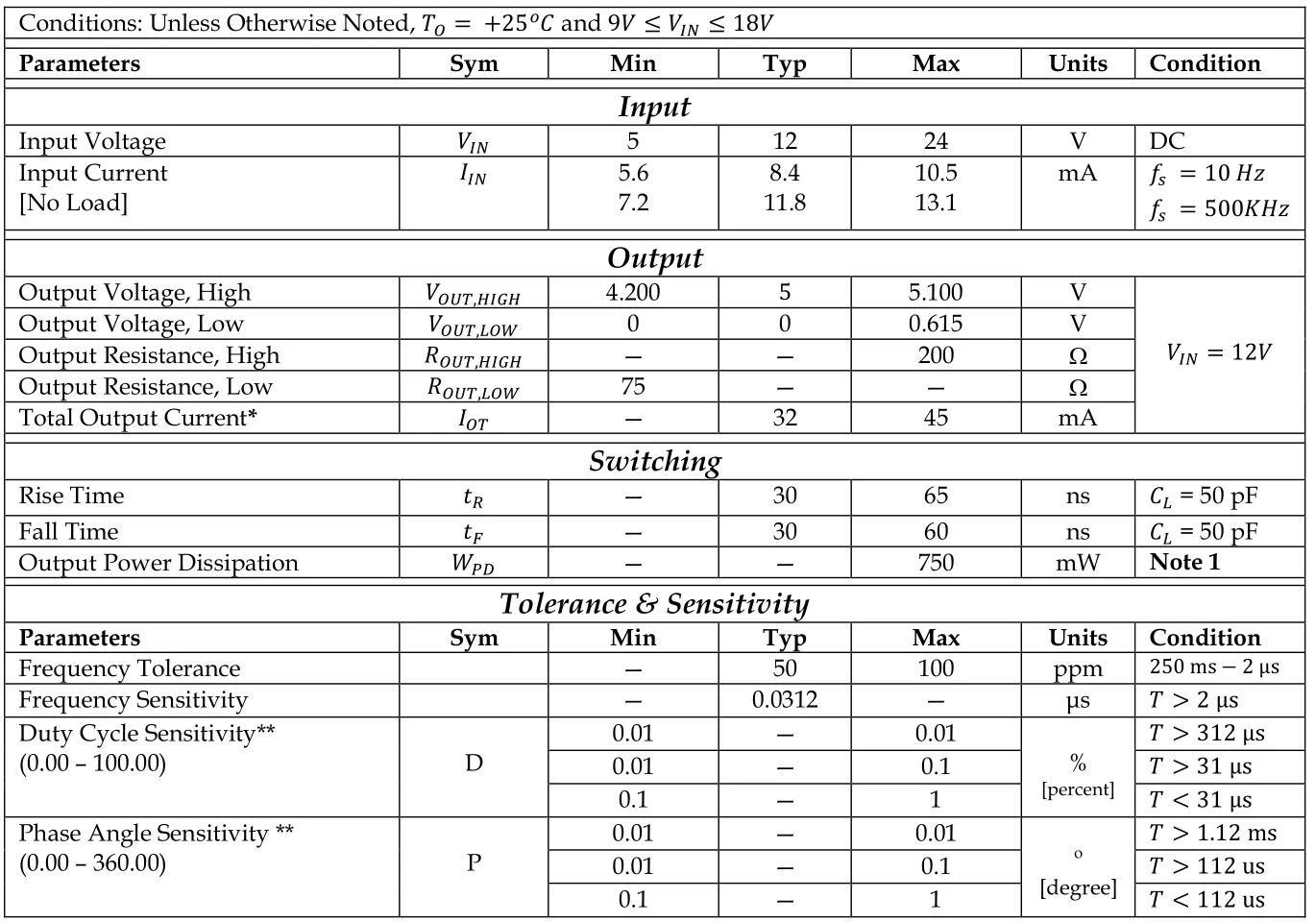

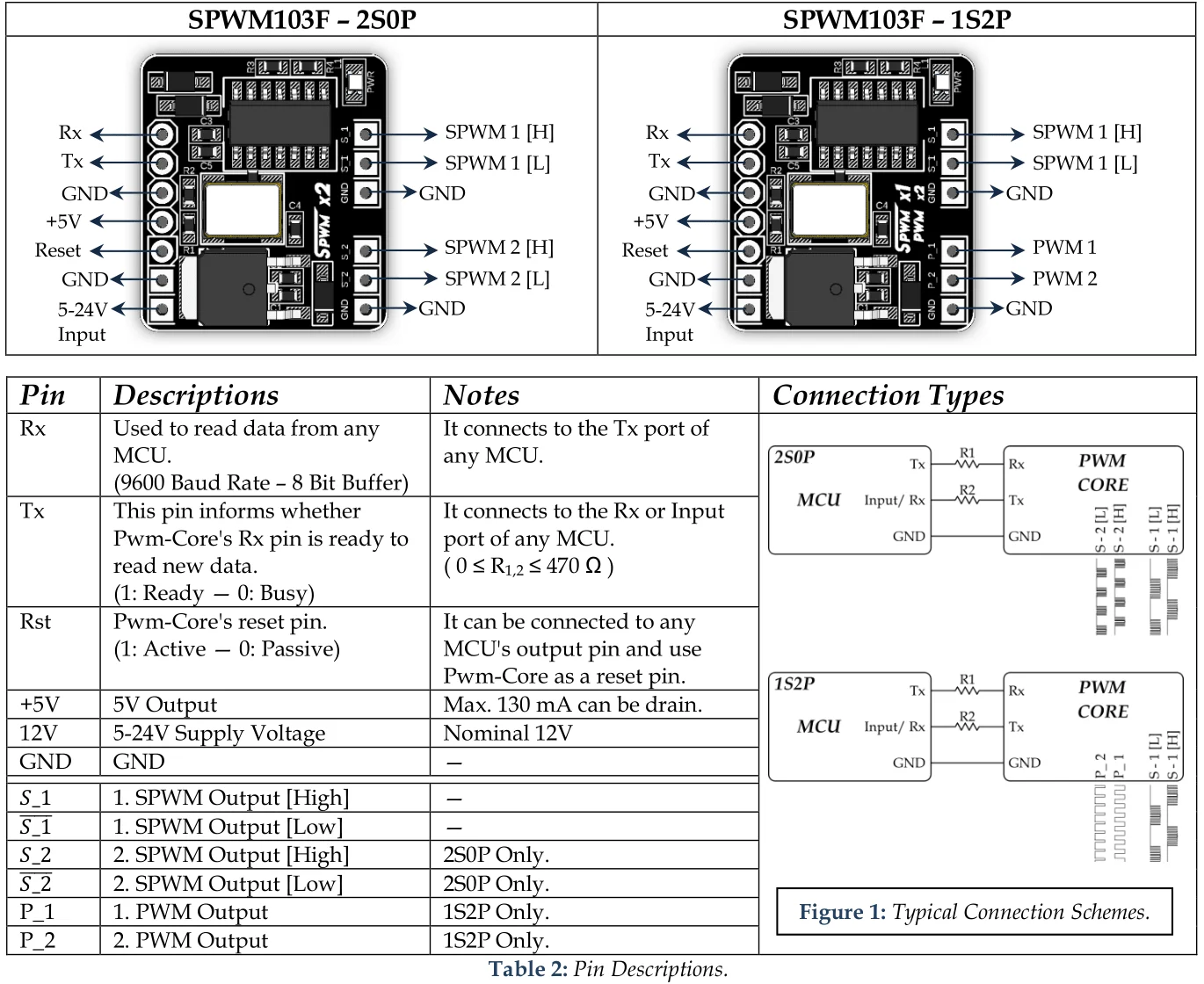

Электрические характеристики:
Нажатие устройства для работы над «Максом». Перечисленные в таблице ниже могут привести к перегреву устройства и к постоянному повреждению. Неубедительно, что устройство будет работать за пределами действия, как указано в этом техническом документа. Длительное воздействие на работу при условиях «максимальной» оценки может повлиять на надежность устройства.
*:Это относится к пиковому значению тока, которое может быть предоставлено от каждого выхода сигнала.
**:Действителен только для 1S2P из-за выхода PWM только в 1S2P.
Примечание 1: это относится к пиковому значению тока, которое может быть предоставлено от каждого выхода сигнала.
Протоколы:

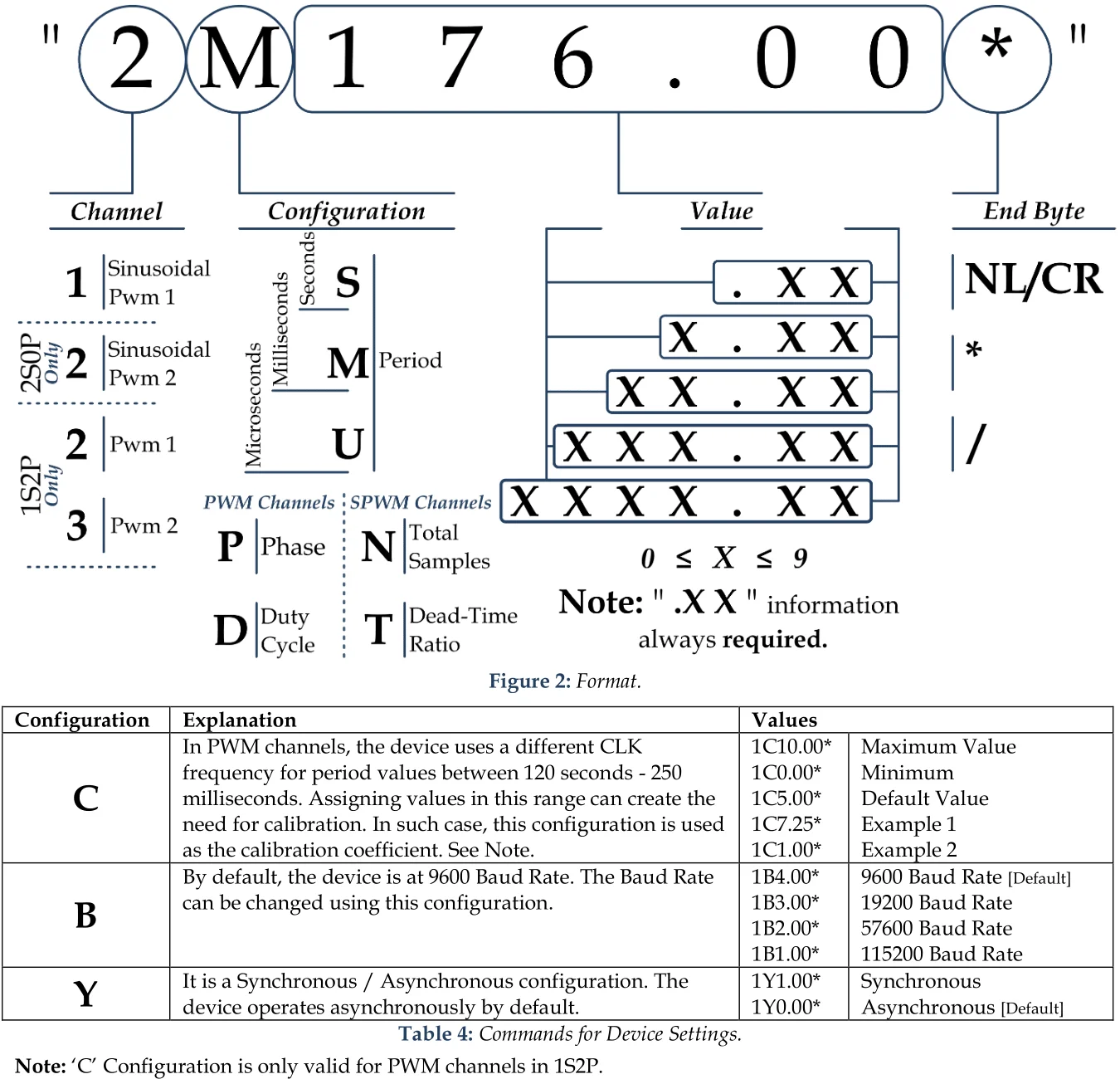

Соединения pwm-сердечника должны быть выполнены, как указано в описании ПИН-кода. Коммуникационная плата интерфейса UART протокол MCU, который отправит команду, должен быть настроен в соответствии с информацией, приведенной в заголовке информации протокола и строке/Char * / Char [] переменная должна быть подготовлена в соответствии со следующими двумя правилами отправки команды.
Примечание:Устройство может сохранять все конфигурации сигнала во внутренней памяти. Таким образом, он не должен быть изменен в каждом использовании.
Информация протокола:
Режим:Асинхронный
Скорость передачи данных:9600 [по умолчанию] / 19200 / 57600 / 115200
Полярность данных:Активный-высокий
Rx биты для чтения:8 бит
Примечание:Для примера и подробной информации о протоколах см. Таблицу данных.

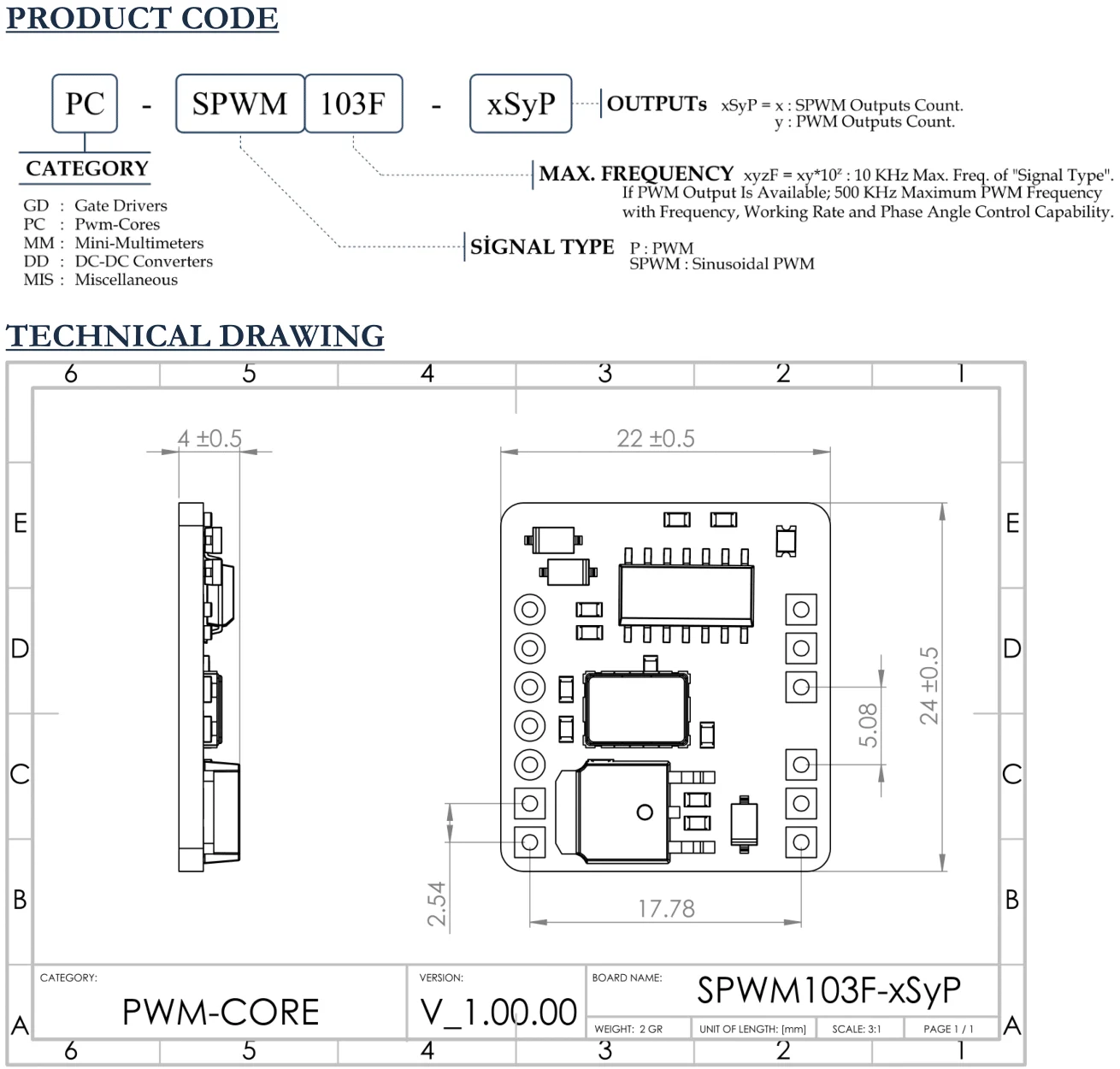

Код товара и технические чертежи:
Посылка:
1 шт.: 16x11x2 [см] ; 40 [гр] (конверт)
3 шт.: 10x7x4 [см] ; 60 [гр]
5 шт.: 11x11x7 [см] ; 100 [гр]
