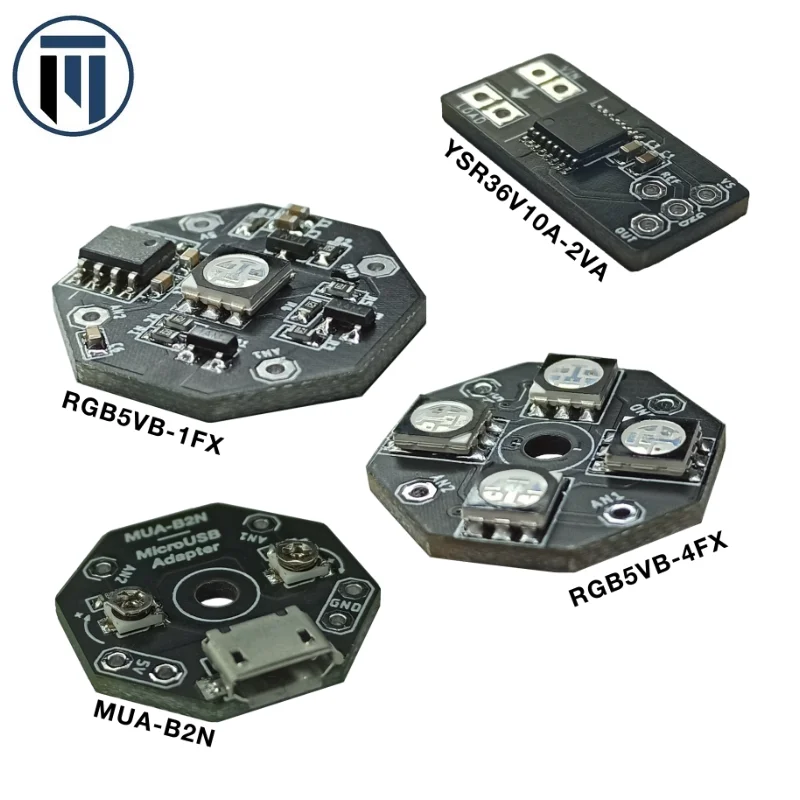

Нажмите на изображение, чтобы перейти в комплект распродажи.
Товар:
Техническое описание: Https: // www.Lentark.com/download.php?filename=YSR36V10A-2VAEN.pdf

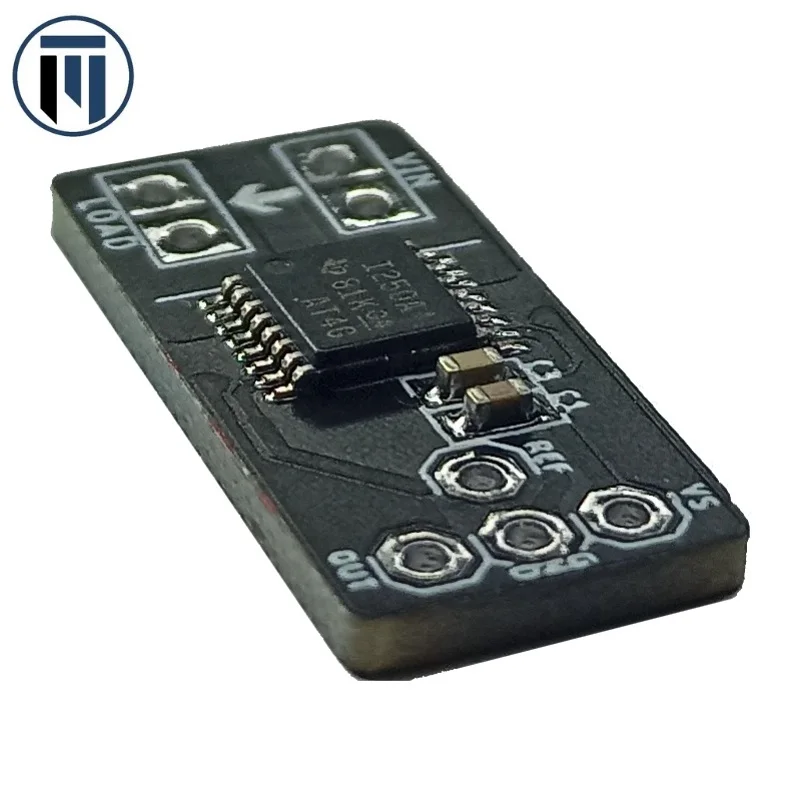

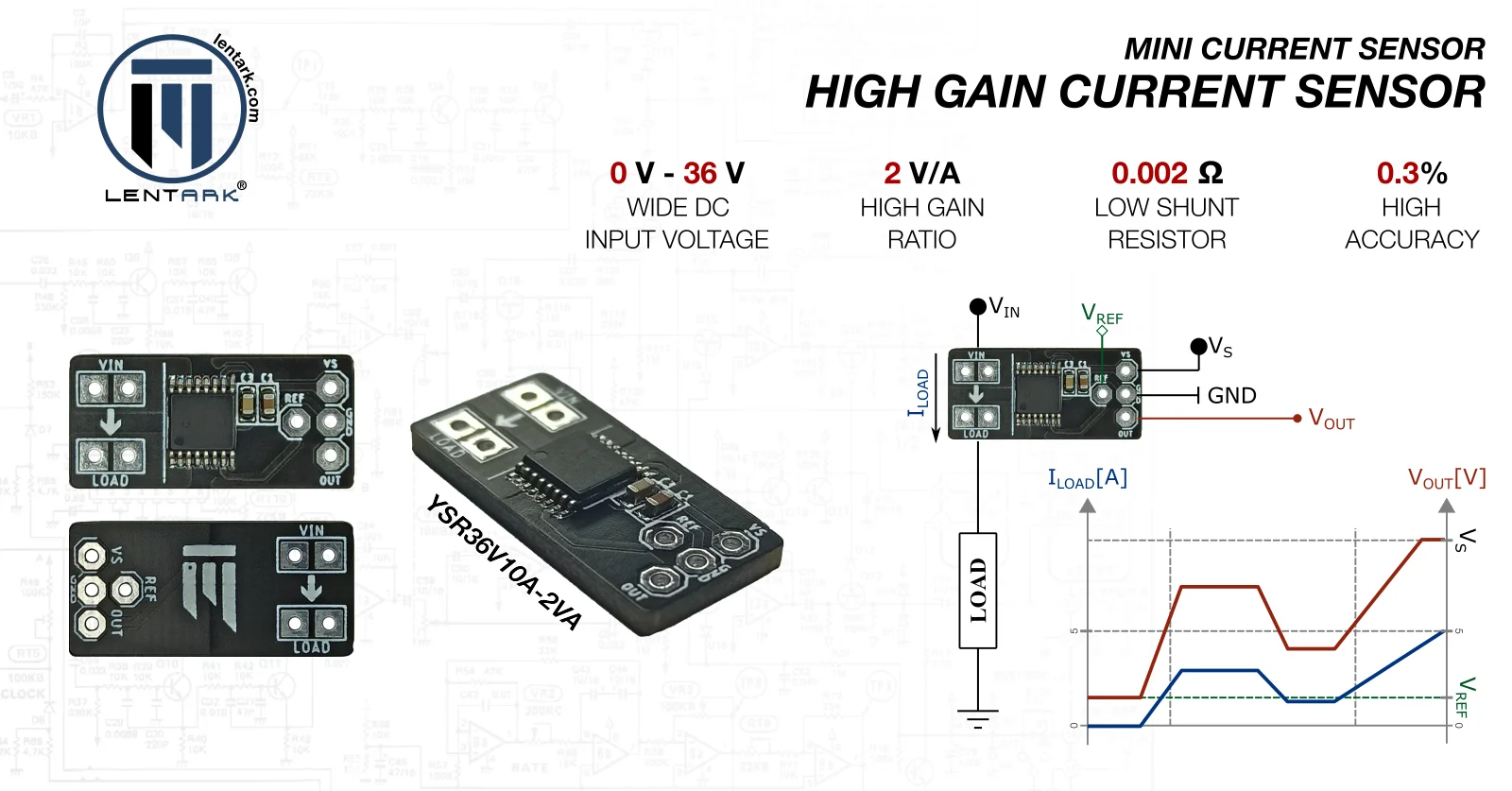

Чувствительный датчик тока, INA250A4- [ YSR36V10A - 2VA]
Этот модуль, который делает INA250A4 простым в использовании в исследованиях НИОКР, является высокоусиленным и функциональным датчиком тока. INA250A4, который обеспечивает увеличение выходного напряжения на два вольта для каждого увеличения тока нагрузки Ампера, также обеспечивает возможность сравнения различных уровней напряжения. Он имеет встроенный шунтирующее сопротивление и улучшенную конструкцию усилителя, что позволяет ему выполнять измерения тока с высокой точностью.

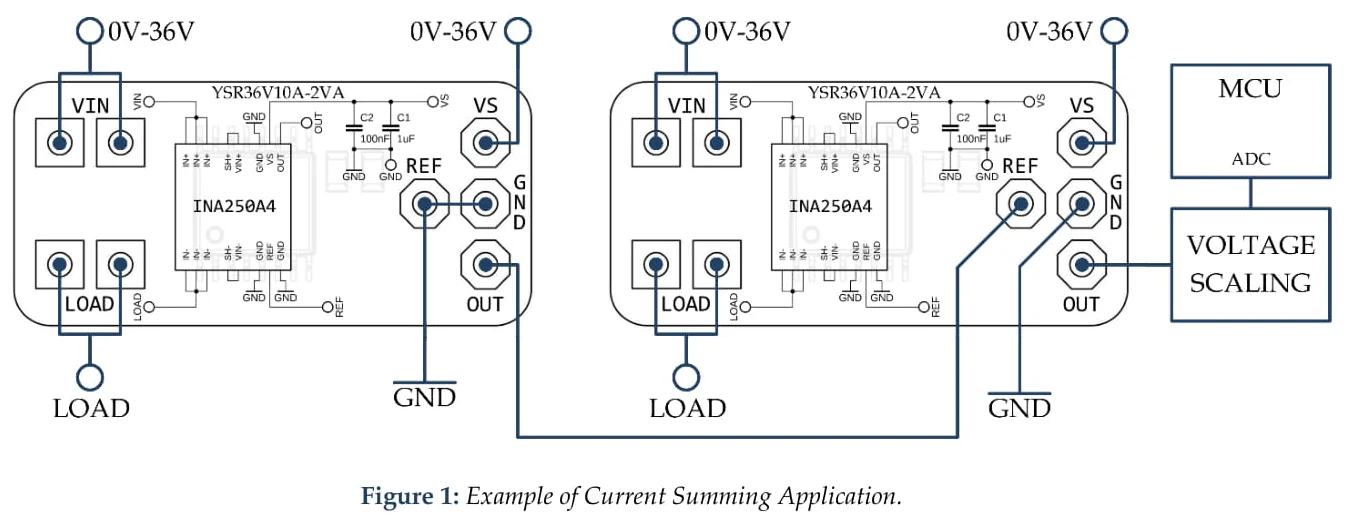

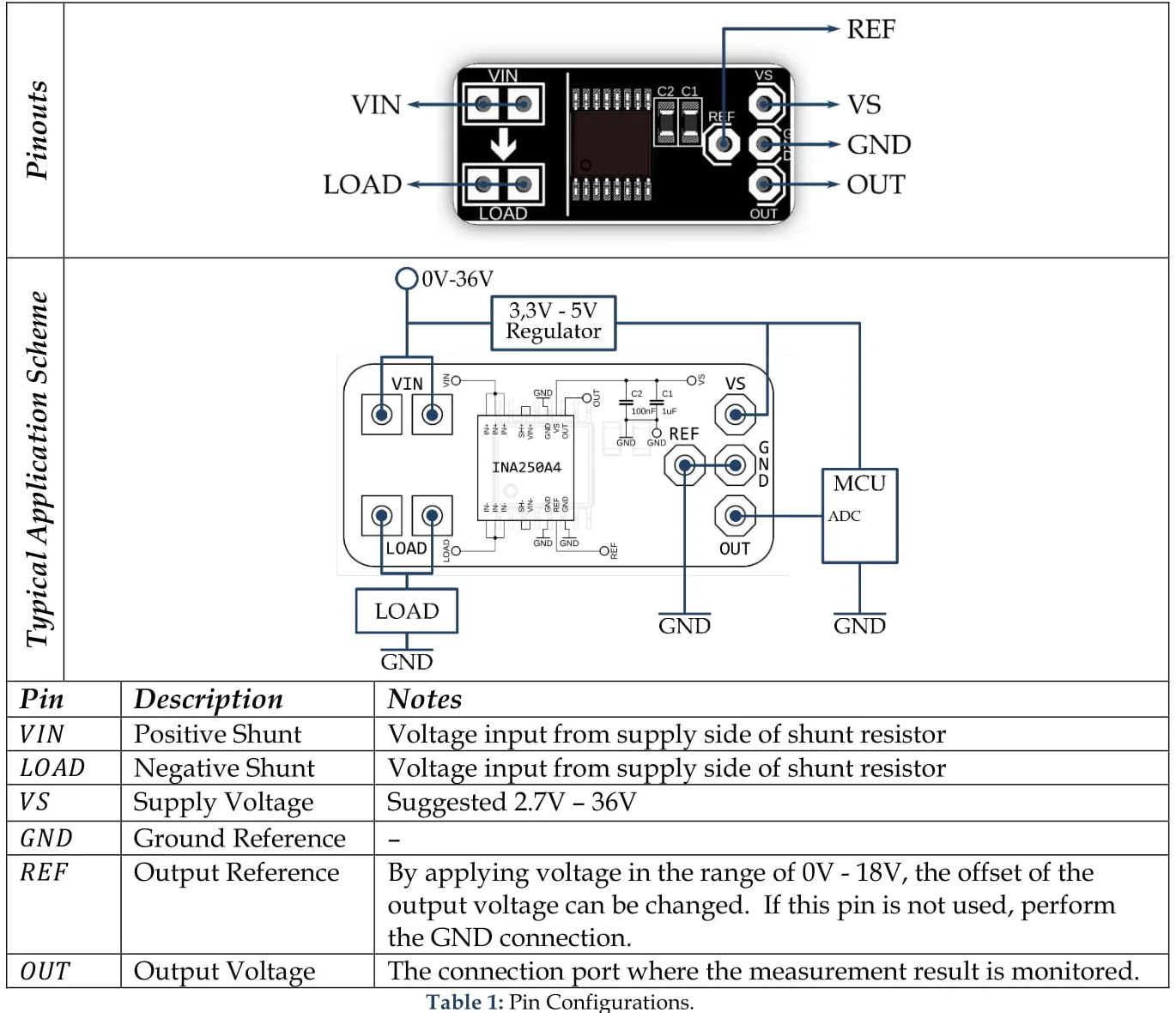

Модуль YSR36V10A может использоваться как «высокая сторона», так и «низкая сторона». Расчет тока может быть выполнен путем интерпретации контролируемого выходного напряжения в соответствии сV_OUT = V_REF +(I_LOAD * 2 в/A)Формула. Схема подключения ИС INA250A4 на модуле и типовая схема приложения показаны вТаблица 1.
Особенности:
+ Точный шунт сопротивления:
++ Значение сопротивления: 2 МГц
Допуск сопротивления: 0.1% (макс.)
++ Температурный допуск: 10 ppm/°C
+ Высокая точность измерения:
+ + Погрешность (макс.): ± 0.3%
+ + Смещенный ток (макс.): 50 мА
+ Коэффициент усиления: 2 в/A
+ Широкий диапазон входного напряжения постоянного тока: 0 - 36 в
+ Рабочая температура: от-40 °C до 125 °C
Применение:
+ Испытательное оборудование.
+ Блоки питания.
+ Серверы и телекоммуникационное оборудование.
+ Автомобильный.
+ Солнечные инверторы.
+ Управление питанием.

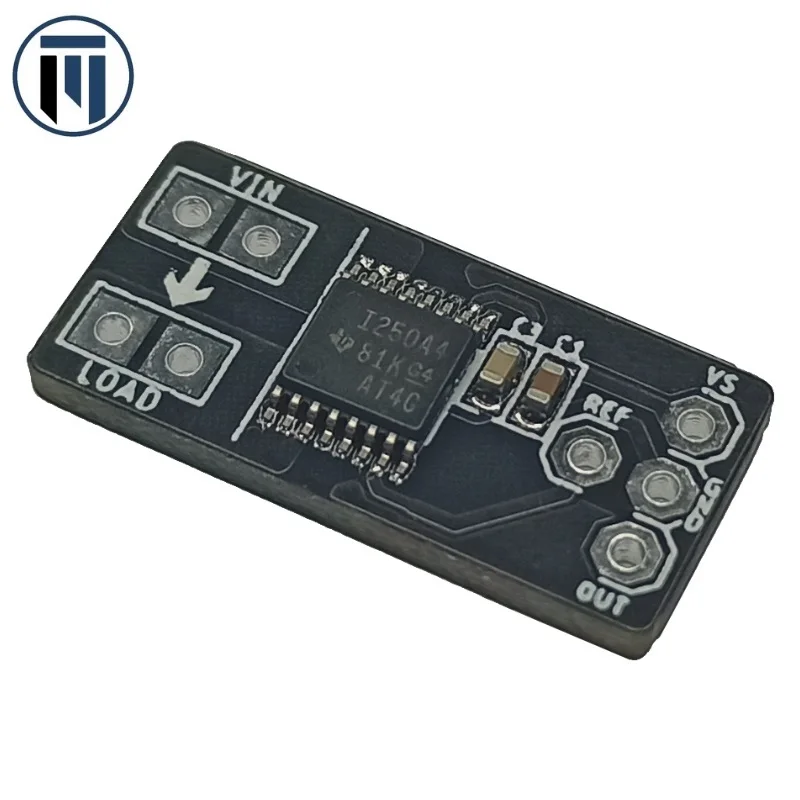

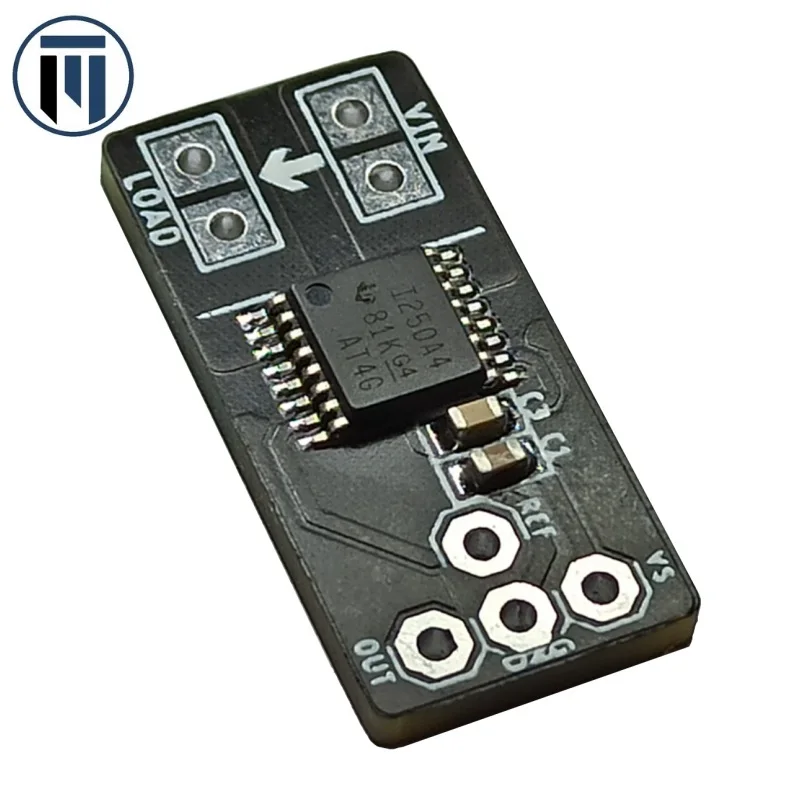

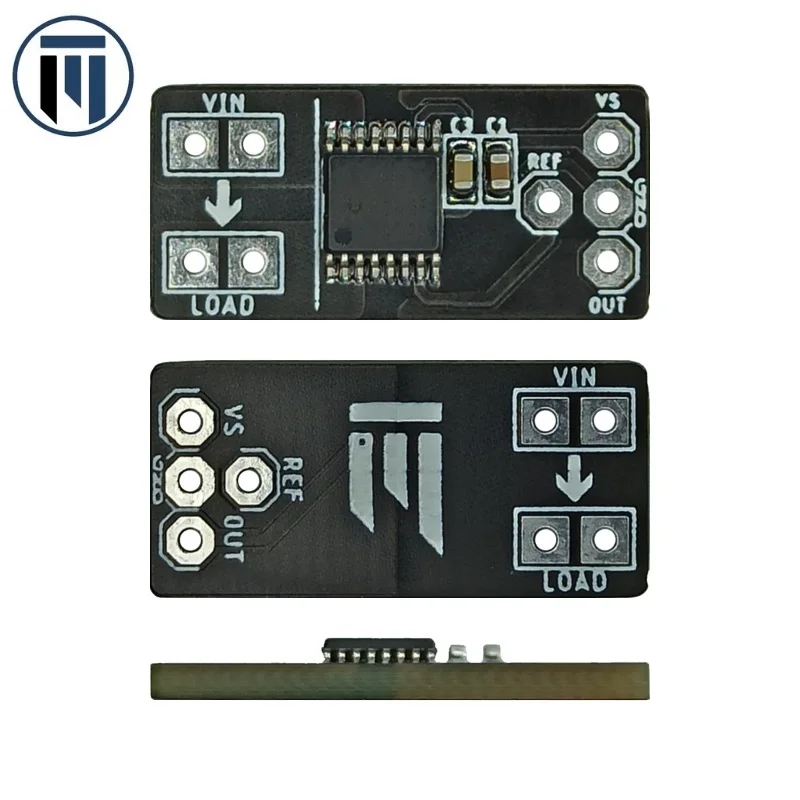

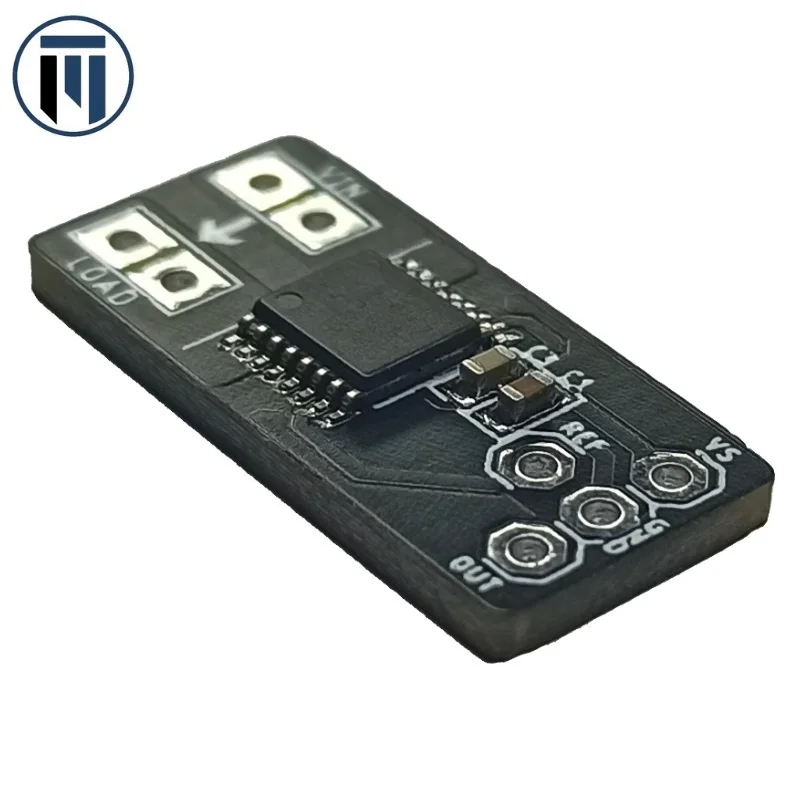

Описание с конфигурациями изображений и контактов:

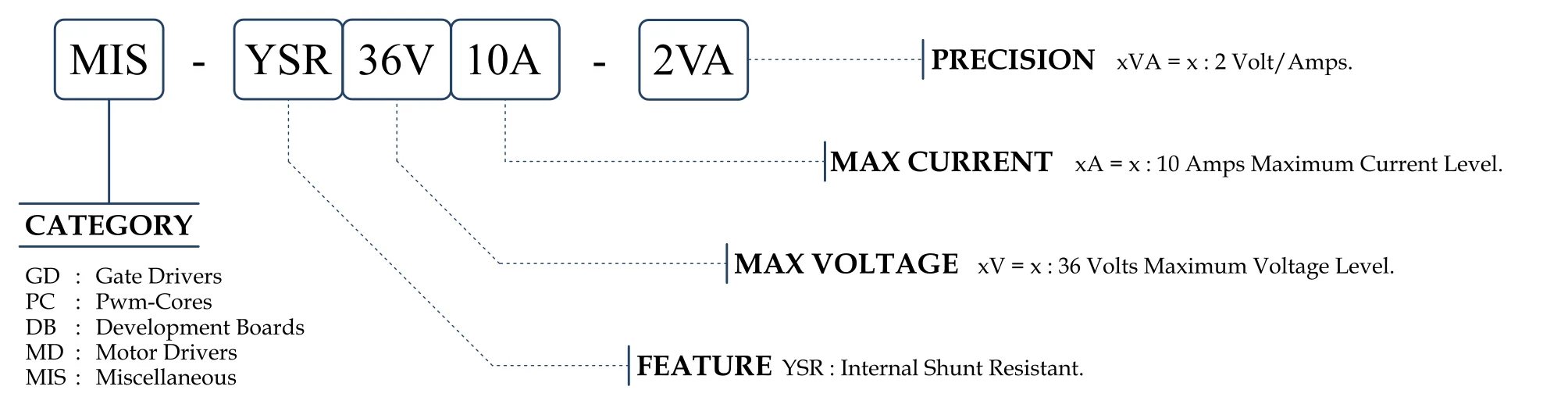

Код товара:

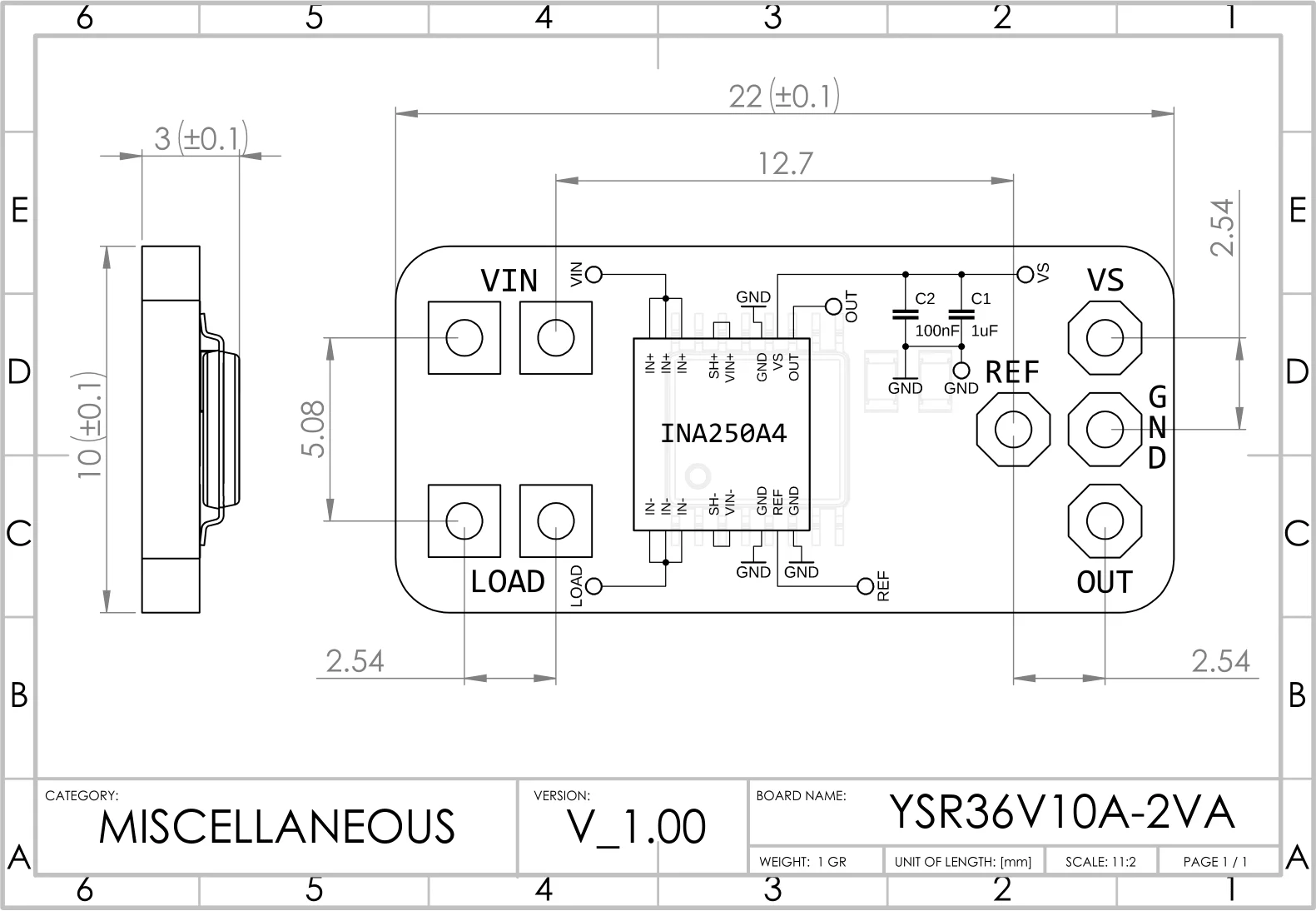

Технические чертежи:
Информация посылка:
1 шт: 16x11x2 [см] ; 40 [gr] (конверт)
3 шт: 16x11x2 [см] ; 45 [gr] (конверт)
5 шт: 11x11x7 [см] ; 90 [gr]
