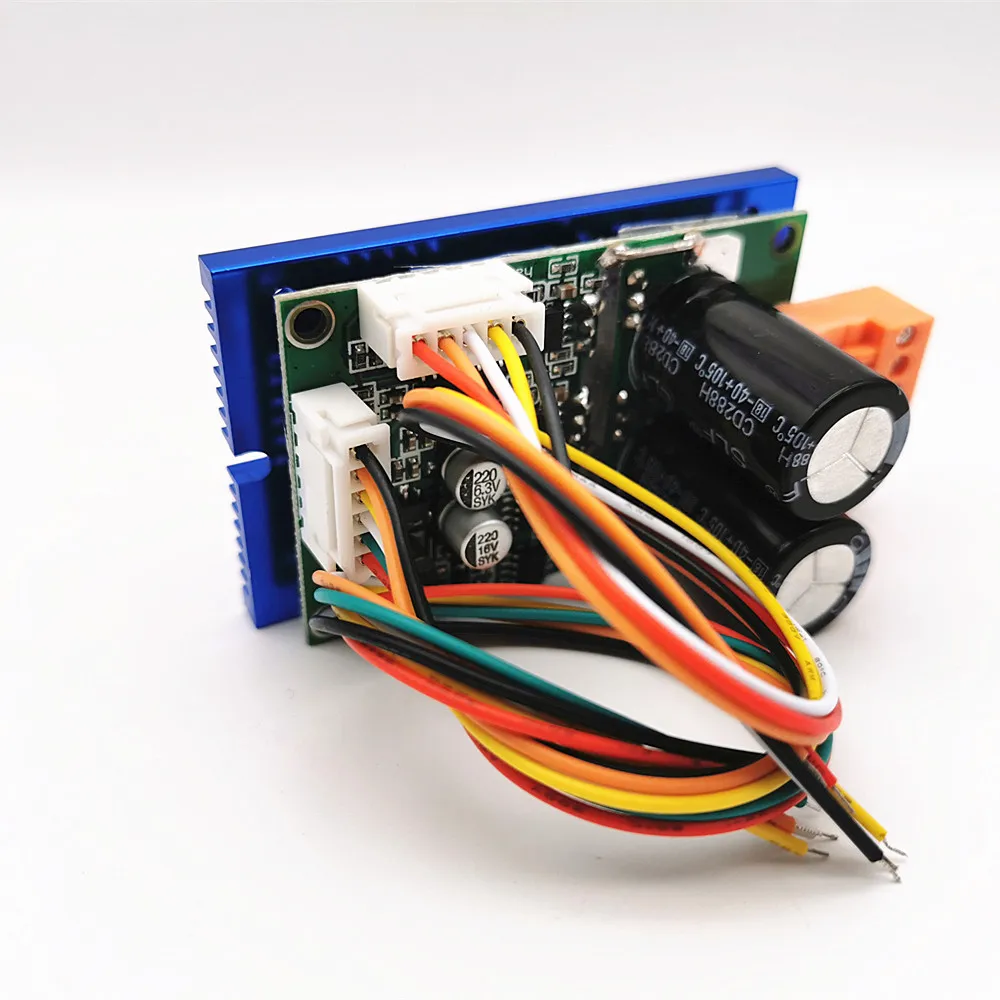

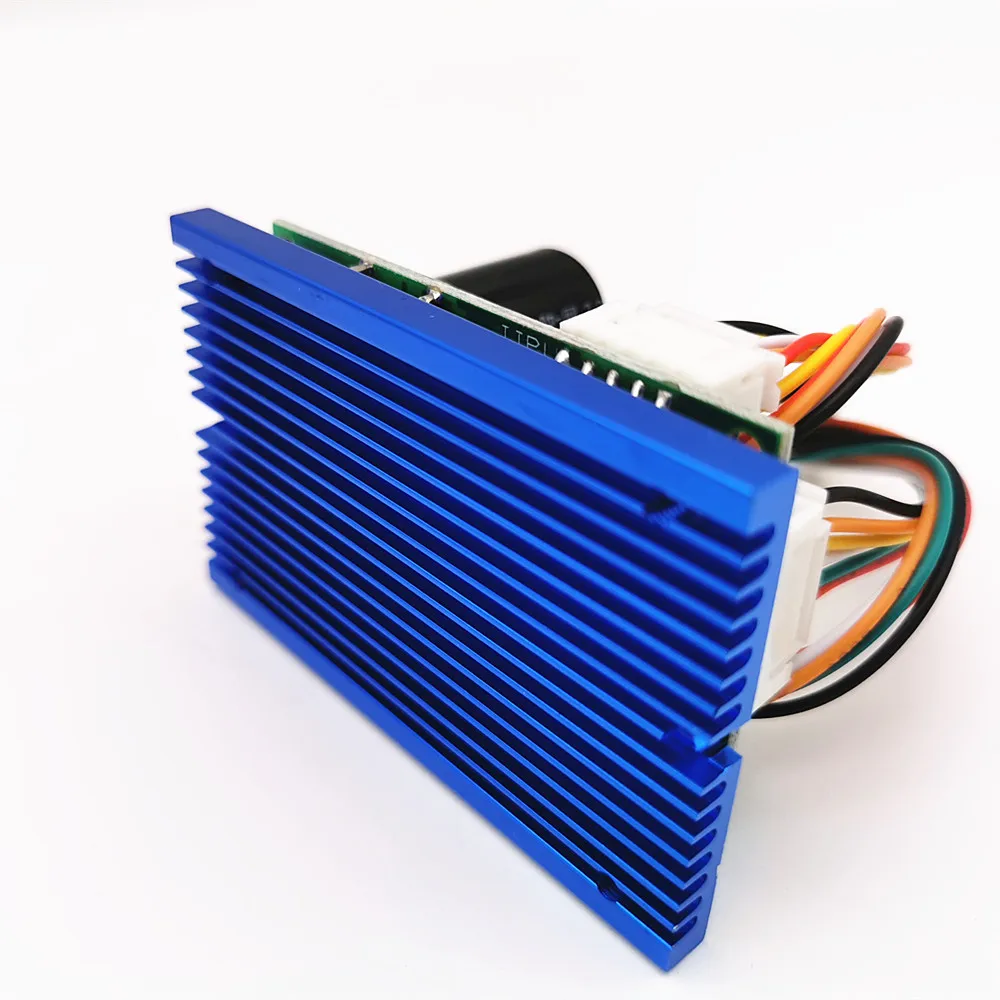

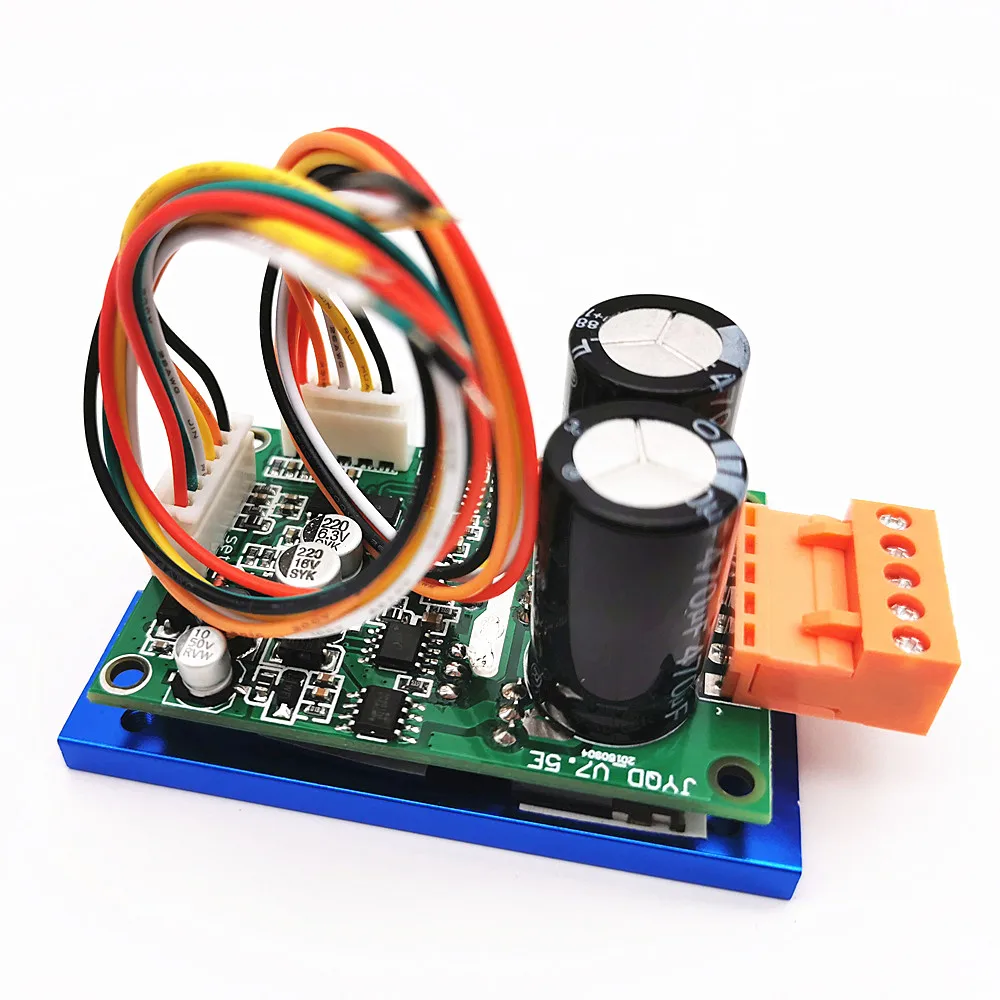

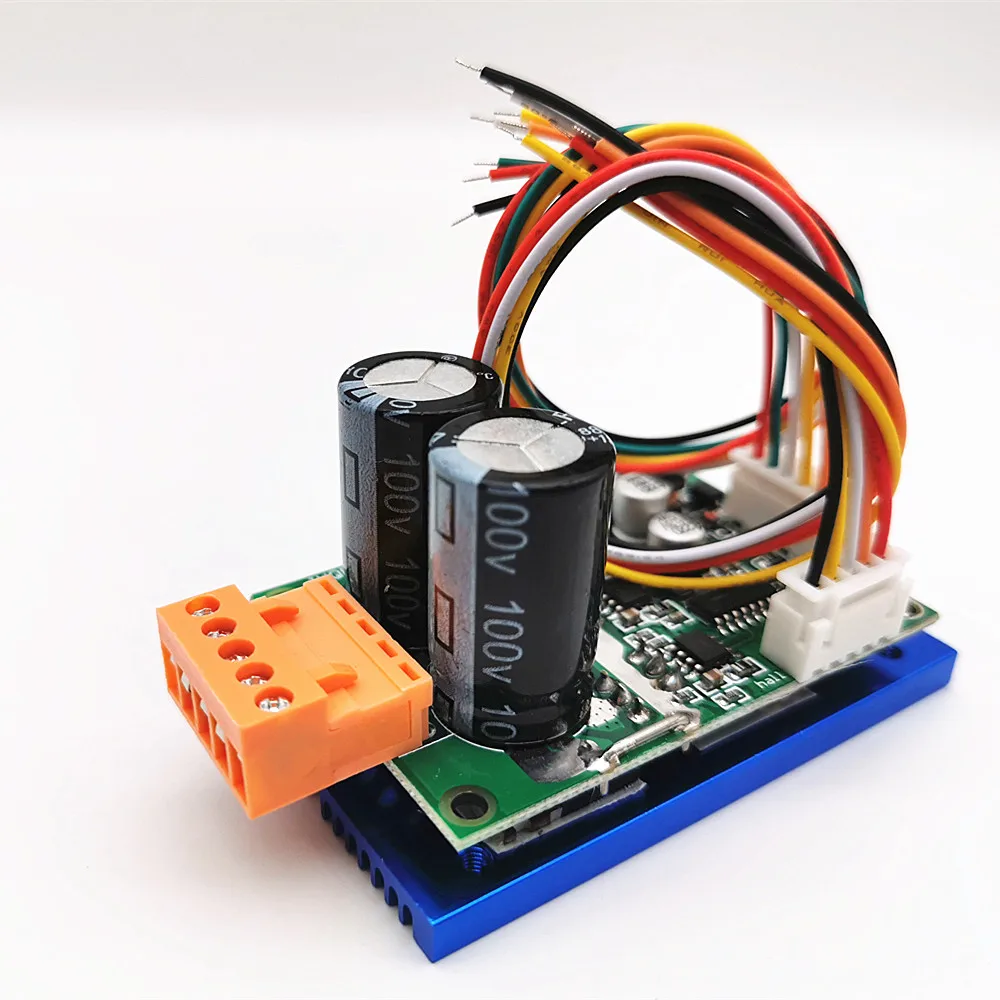

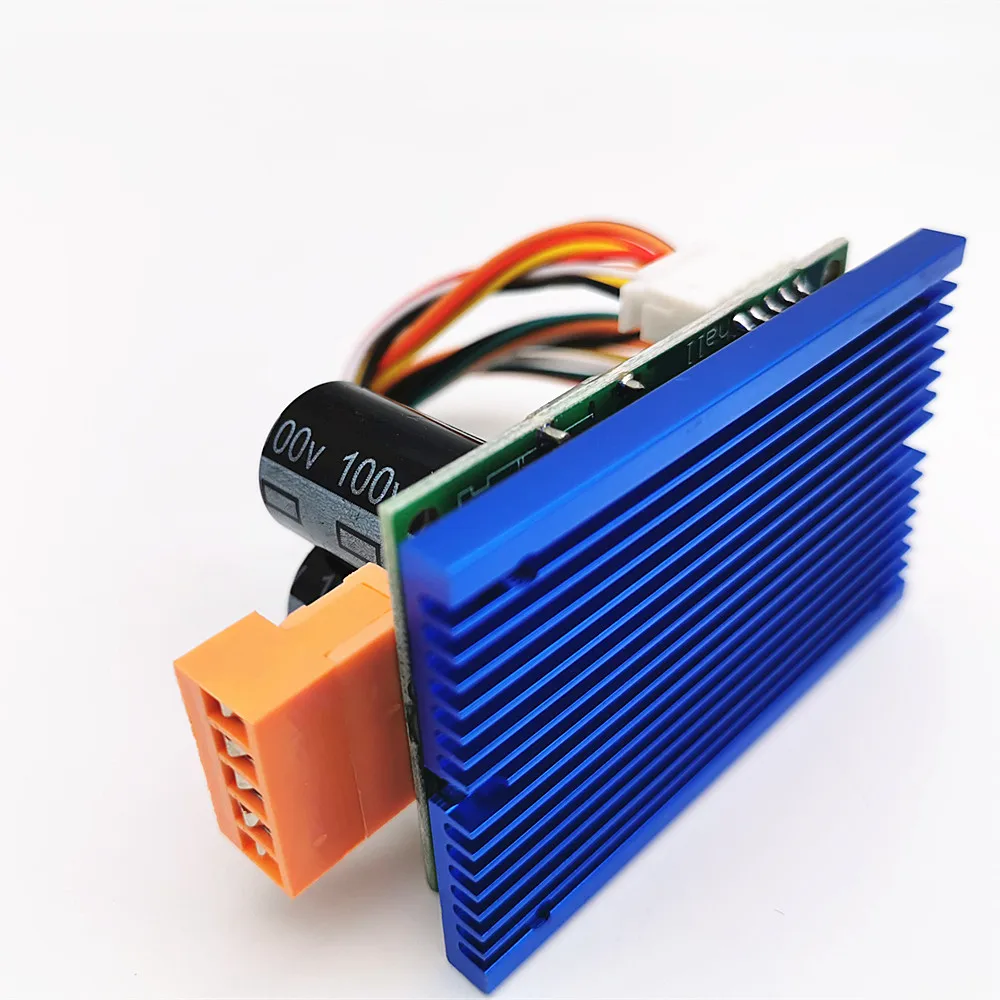

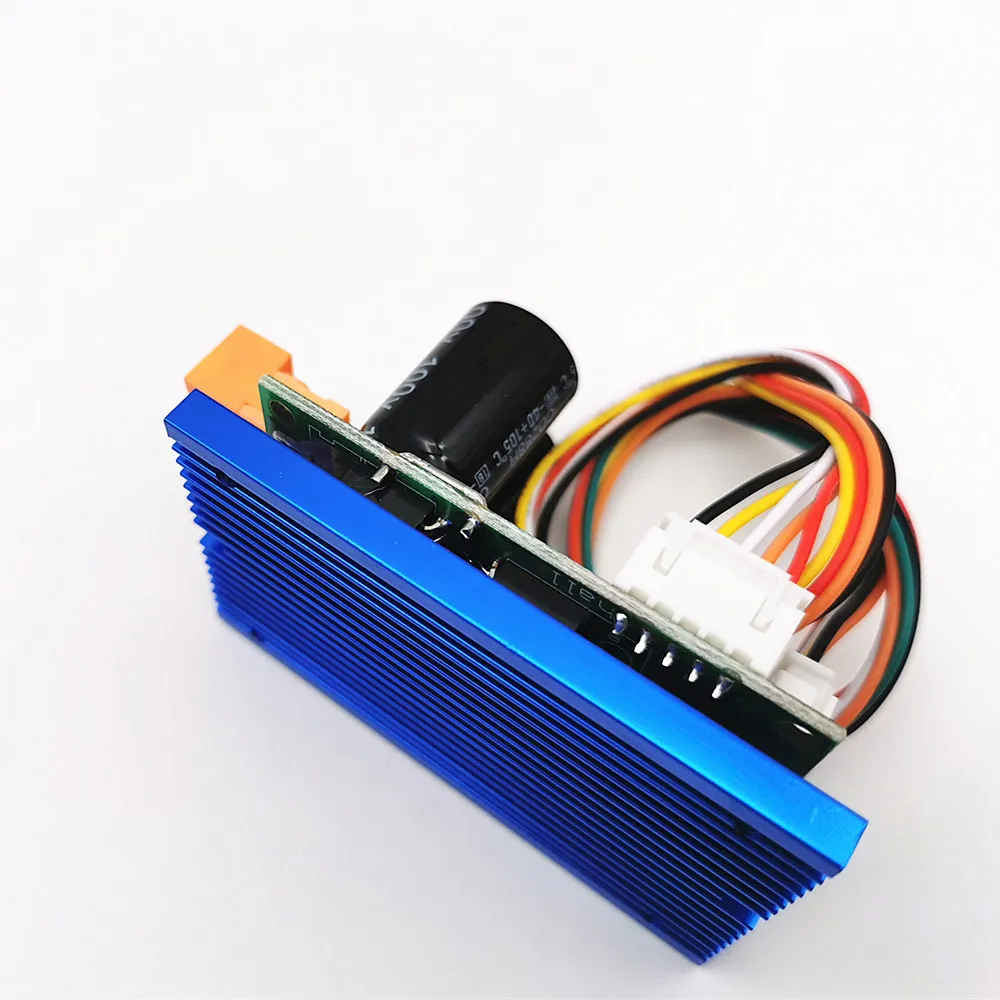

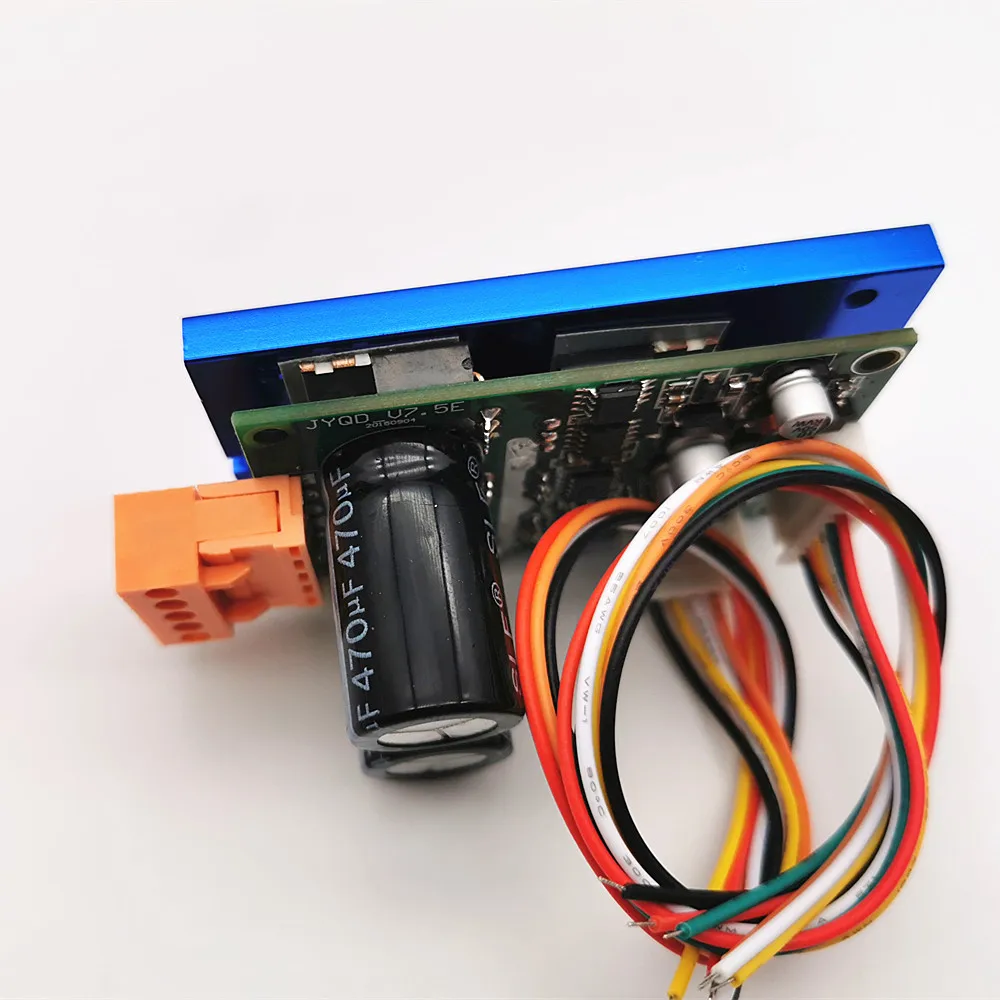

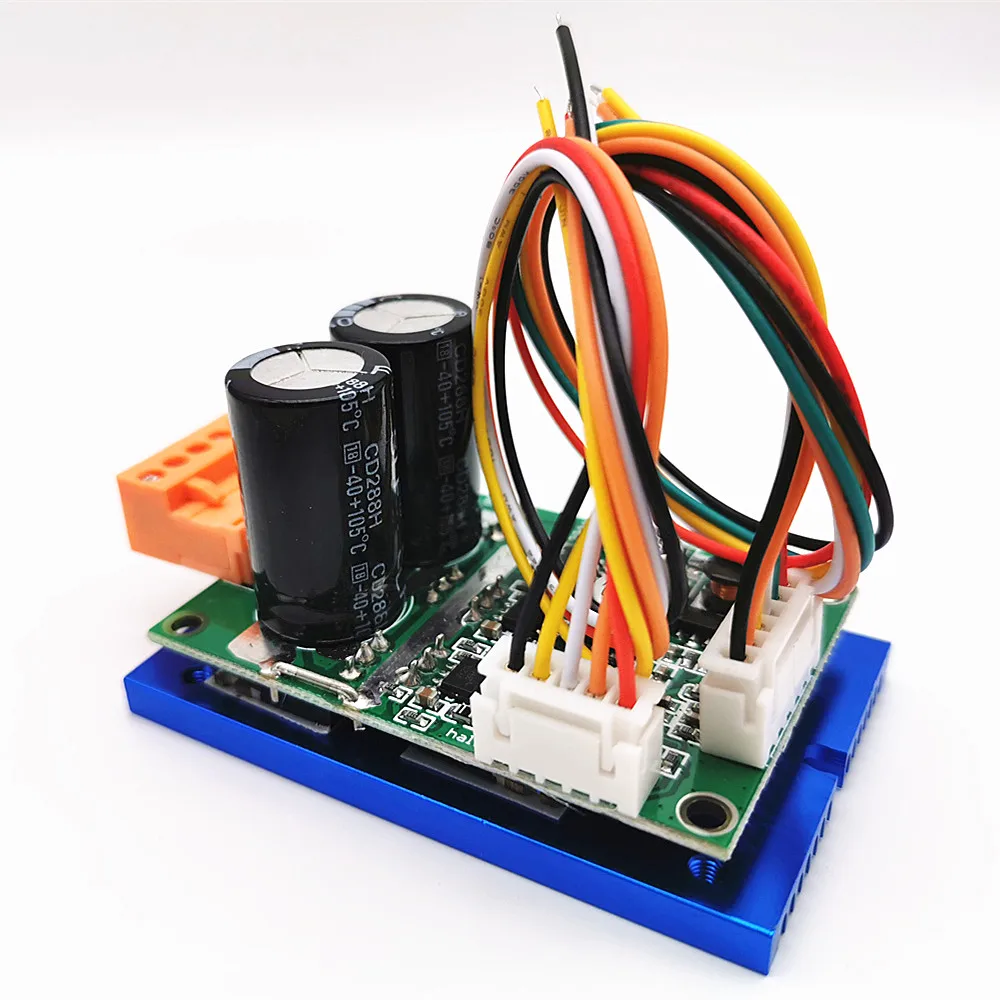

36-72VDC 15A JYQD-V7.5E bldc плата драйвера двигателя для датчика Холла Бесщеточный двигатель постоянного тока с радиатором, соединителем и проводами
Модель
Рабочая температура (℃)
Рабочее напряжение (В)
Максимальная мощность
·Непрерывный рабочий ток
(A)
Регулирование скорости ШИМ
(1-20 кГц)
Регулирование скорости аналогового напряжения (В)
Выход импульсного сигнала скорости
JYQD-V7.5E
-20-85 ℃
DC36V-72V
700 Вт
15а
Рабочий цикл
0-100%
0-5 В
√
Применение:
Вентилятор BLDC
Двигатель BLDC
Воздуходувка BLDC
Водяной насос BLDC
Схема проводки
1. Порт управления
5 В-Внутренняя Выходная плата драйвера, внешний потенциометр или переключатель для регулировки скорости и управления задним ходом
Z/F-Вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление.
VR-Порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%
EL-Включите Управление портами. Подключите 5 В или нет, чтобы разрешить работу, подключите GND для запрещения работы.
Сигнал-Выход импульсного сигнала скорости
GND-Используется для внутреннего управления приводной платы
2. Порт питания
МА ---- Фаза двигателя A
MB ---- Фаза двигателя B
MC ---- двигатель фазы C
GND ---- DC-
VCC----DC +
3: порт датчика Холла
Ха --- зал А
Hb --- зал b
Hc --- Hall c
GND---GND
Выход 5V---5V
4. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.
5. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 3,96 мм
6. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.
Объемный рисунок
Рекомендации по применению
1.
Подтвердите, что параметры напряжения и мощности двигателя не превышают указанный диапазон.
2.
Подходит для Холла Бесщеточный двигатель постоянного тока с залом при 120 °, не все производственные порядки Холла соответствуют, для достижения наилучшего эффекта вождения вы можете отрегулировать чередование линии Холла или трехфазную линию двигателя в соответствии с реальной ситуацией.
3.
JYQD-V7.5E-это плата без корпуса и радиатора, она может управлять двигателем мощностью менее 100 Вт без радиатора, но нуждается в нормальной вентиляции.
4.
Выходной порт 5 В на приводной плате запрещено подключать внешнее силовое оборудование. Это применимо только к внешнему потенциометру или переключателю для регулировки скорости, коммутации и включения
