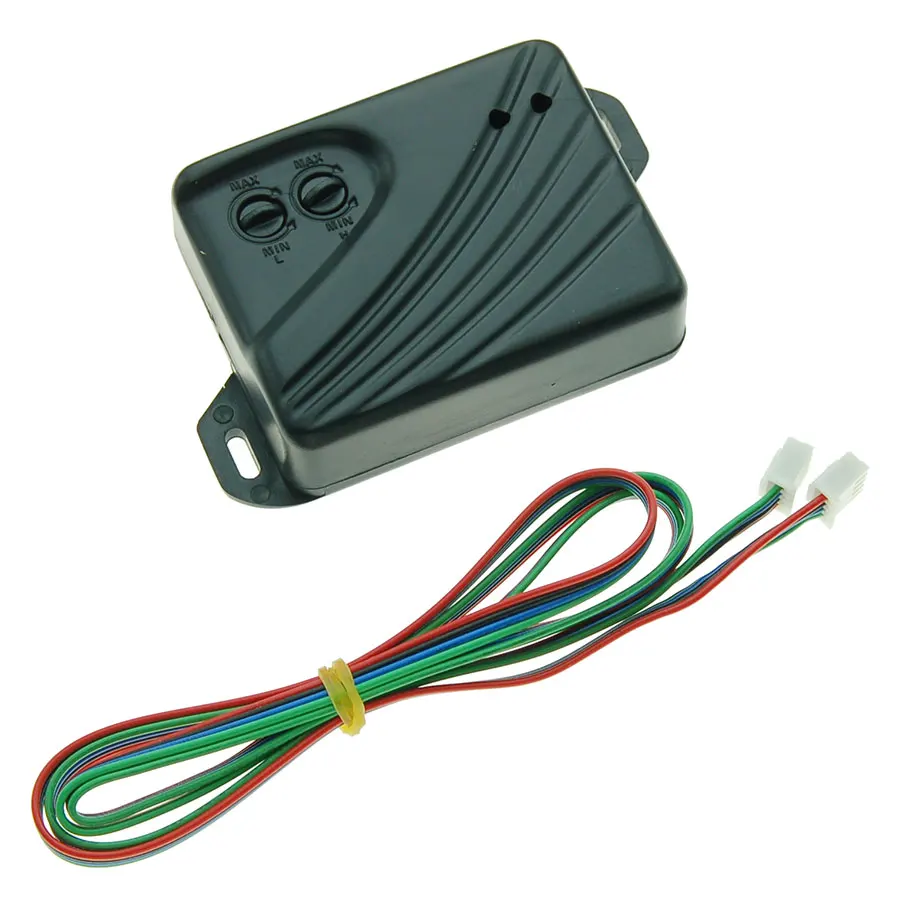

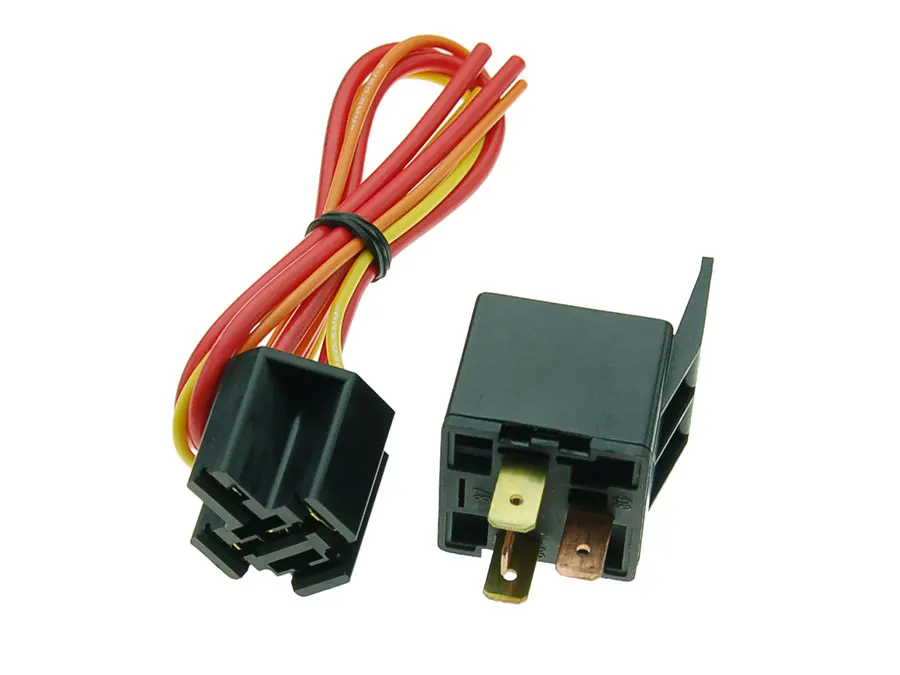

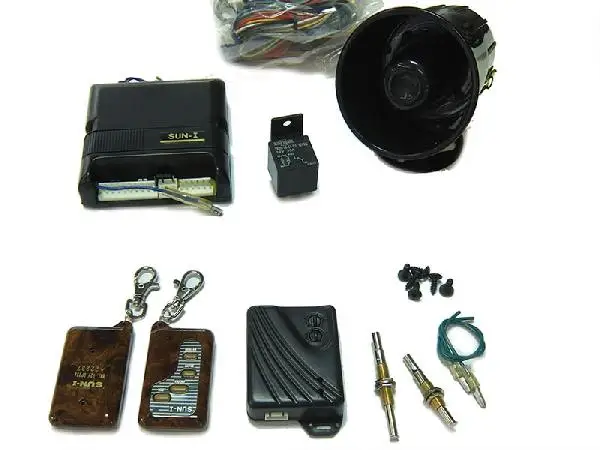

Автосигнализация SUN-1 M-1000. Инструкция по применению (4-х кнопочный пульт) Возможности: - Звуковое и световое подтверждение обхода неисправной зоны - Бесшумная постановка - Рабочая температура: -400 - +800 - Срабатывание по последней закрываемой двери - Выбор времени закрытия: 0,5с и 3,5с - Многофункциональный пульт - Открытие и закрытие дверей в любое время - Защищенные входы и выходы - Режим “Валет” - Доп. выход на выключение зажигания - Отрицательный и положительный триггеры на двери - 2-х зоновый шок-сенсор - Дистанционное отключение шок-сенсора - Анти кар-хайджек - Энергонезависимая память - Доп. выход на открывание багажника(-500 мА ) - Память на отключение питания - Авто постановка - Поиск машины / режим паники - Встроенное реле управления центр. замками - Дистанционное отключение звукового подтверждения постановки на охрану - Дистанционное включение/отключение сирены - Автоматическое открытие/закрытие дверей при вкл / выкл зажигания (программируется) - Возможность программирования до 4-х брелков - Выход на пейджер НАЗНАЧЕНИЕ КНОПОК ПУЛЬТА Кн 1 Зажигание "вкл" Только закрытие дверей Зажигание "выкл" Постановка на охрану/Поиск машины (сирена и фары) Кн 2 Зажигание "вкл" Только открытие дверей Зажигание "выкл" Снятие с охраны Кн 2 нажата на 2 сек В любом состоянии Доп. канал (–500 мА) на открывание багажника, автозакрывание стекол, дистанц. запуск двигателя и т.д. Кн 3 нажата на 2 сек Зажигание "вкл" Вкл/выкл функции предупреждения об открытой двери во время движения Кн 3 Зажигание "вкл" Только закрытие дверей Зажигание "выкл" Бесшумная постановка на храну Кн 4 Зажигание "вкл" Анти кар-хайджек Зажигание "выкл" Режим паники / Поиск машины Кн 2 и 3 вместе В режиме снятия с охраны и при включенном зажигании Включение функции: зажигание вкл – двери закрыть, зажигание выкл - открыть Кн 1 и 2 вместе В режиме охраны и при выключенном зажигании Дистанционное отключение датчика удара Кн 1 и 2 вместе В режиме снятия с охраны Вкл / Выкл режима "ВАЛЕТ" Звуковые и световые эффекты. Режим Кнопка Зажигание Сирена Фары Замки Светодиод Стартер Постановка на охрану 1 Выкл 1 1 Закр Медленно Откл Снятие с охраны 2 Выкл 2 3 Откр Быстро Вкл. Отключение шок-сенсора 1+2 Выкл 1 Обход неисправной зоны 3 Закр Постановка бесшумная 3 Выкл 0 1 Медленно Выкл Снятие с охраны бесшумная 2 Выкл 0 3 Откр Быстро Вкл. Анти Кар-Джек 4 дважды Вкл 30 сек 30 сек Закр Быстро Выкл Режим "Валет" 1+2 1-вкл/ 2-выкл 0 Постоянно Вкл Автоматич. откр/закр дверей 2+3 Вкл Вкл Программирование пульта управления: Нажмите кнопку “RESET” и поверните ключ зажигания в режим “Включено”, затем подсоедините 10-ти контактный разъем к центральному блоку сигнализации. Вы услышите 4 звуковых сигнала и увидите моргание фар – система готова к приему нового кода. В течении 30 сек нажмите кнопку 1 на одном из пультов. Сирена замолчит. Для программирования второго брелка не более чем через 10 сек нажмите на нем кнопку. Вы услышите 2 звука сирены. Если время программирования вышло (более 30 сек), прозвучит 5 звуковых сигналов. ЗАМЕЧАНИЕ: Вы можете запрограммировать до 4 брелков. 1. Постановка на охрану (1 кнопка) Нажмите 1-ую кнопку примерно на 1 сек. Один звуковой и световой сигналы сообщат Вам, что система встала в режим охраны. При этом обрывается цепь зажигания. Выключение сирены: Если сирена начинает звучать в режиме охраны, нажмите кнопку 1 еще раз, при этом сигнализация остается в режиме охраны. Замечание: Данная система разработана для использования с 2-х уровневым датчиком удара. Легкий толчок включит 3 предупредительных сигнала, в то время как сильный удар заставит звучать сирену 30 сек. Бесшумная постановка на охрану: При выключенной сигнализации и выключенном зажигании нажмите 3 кнопку, чтобы переключиться в режим бесшумной постановки на охрану. При этом будет один световой сигнал. Этот режим рекомендуется при парковке в тихом месте. 2. Снятие с охраны: В режиме охраны нажмите кнопку 2 примерно на 1 сек. Сирена прозвучит 2 раза и фары моргнут 3 раза. Теперь система снята с режима охраны. ЗАМЕЧАНИЕ: в режиме, когда сигнализация не стоит на охране, и зажигание включено, работает только функция открытия и закрытия дверей, все остальные функции отключены. Авто-постановка на охрану: Если после снятия с охраны Вы не вошли в машину в течении 20 сек, то это будет восприниматься как ложное срабатывание и система автоматически поставит автомобиль на охрану. При этом будет слышны 2 звуковых сигнала и фары вспыхнут 3 раза. Авто-постановка на охрану при закрытии последней двери (если установлена перемычка S5): если после закрытия последней двери Вы не повернули ключ зажигания в положение “ВКЛ” в течение 30 сек, то система автоматически встает на охрану, светодиод начнет моргать. ЗАМЕЧАНИЕ: дверные замки будут закрываться или нет, это зависит от установки перемычки S4. АНТИ КАР-ХАЙДЖЕК: Эта опция позволяет заглушить автомобиль при физической угрозе или под дулом пистолета. Чтобы установить данную опцию сделайте следующее: При выключенной сигнализации и включенном зажигании нажмите кнопку 4 два раза, парковочные огни один раз вспыхнут и светодиод начнет моргать, сообщая о том, что режим включен. Когда сработает режим анти кар-хайджек светодиод будет моргать 30 сек, далее спустя 30 сек сработает сирена и затем через 30 сек разорвется цепь стартера. Для выключения этого режима нажмите кнопку 2. Вы услышите 2 раза сирену. Звуковое подтверждение обхода неисправной зоны: если какая-либо из охраняемых зон выдает сигнал неготовности на центральный блок сигнализации (неисправный шок-сенсор, открытая дверь или багажник), система может обойти неисправную зону автоматически. При этом раздается предупредительный звуковой сигнал сирены – 3 раза. ЗАМЕЧАНИЕ: как только неисправность датчика будет устранена, автоматически он становится на охрану. Защита памяти от отключения питания: если автомобильная батарея временно отключается, центральный блок запоминает все настройки в энергонезависимой микросхеме. Звуковое подтверждение срабатывания сигнализации: если после снятия с охраны, сирена выдает больше 2 сигналов, это значит, что автомобиль подвергался внешним воздействиям. Следующая таблица сопоставляет количество звуковых сигналов и сработавших датчиков. шок-сенсор 3 сигнала дверь 4 сигнала зажигание 5 сигналов Немедленное отключение сигнализации: включите зажигание и нажмите потайную кнопку “RESET” для выключения сигнализации. Режим паники/поиска машины: Сирена сигнализации может быть включена на расстоянии до 100 метров, путем нажатия кнопки 4 на 2-3 сек при выключенном зажигании. Сирена начинает звучать и лампы моргать около 30 сек. Для выключения режима паники нажмите кнопку 2. Отключение шок-сенсора: в течение 5 сек после постановки на охрану и при выключенном зажигании, нажмите одновременно кнопки 1 и 2. Этот режим можно использовать, если вы оставляете в машине ребенка или собаку, а также в шумных местах для предотвращения ложных срабатываний. Повторное нажатие кнопок 1 и 2 подключит шок-сенсор. Возможно открывание и закрывание дверей в любом режиме: включено зажигание или выключено, путем нажатия кнопки #1/#2. Если одна из дверей была открыта во время движения,фары будут моргать 10 сек. Вы можете отключить эту функцию, нажав кнопку #3 на 2 сек, сирена при этом прозвучит 2 раза. Установка перемычек: Перемычка Функция Установлена Снята S3: Время срабатывания замков 0,8 сек 3,5 сек S4: Автоматическое закрытие замков после закрытия последней двери Не закрывать закрывать S5: Постановка на охрану после закрытия последней двери Да Нет Электрическая схема автомобильной сигнализации Схема SUN-I [ /upload/manual/Электрическая схема автомобильной сигнализации Схема SUN-I.gif ]
