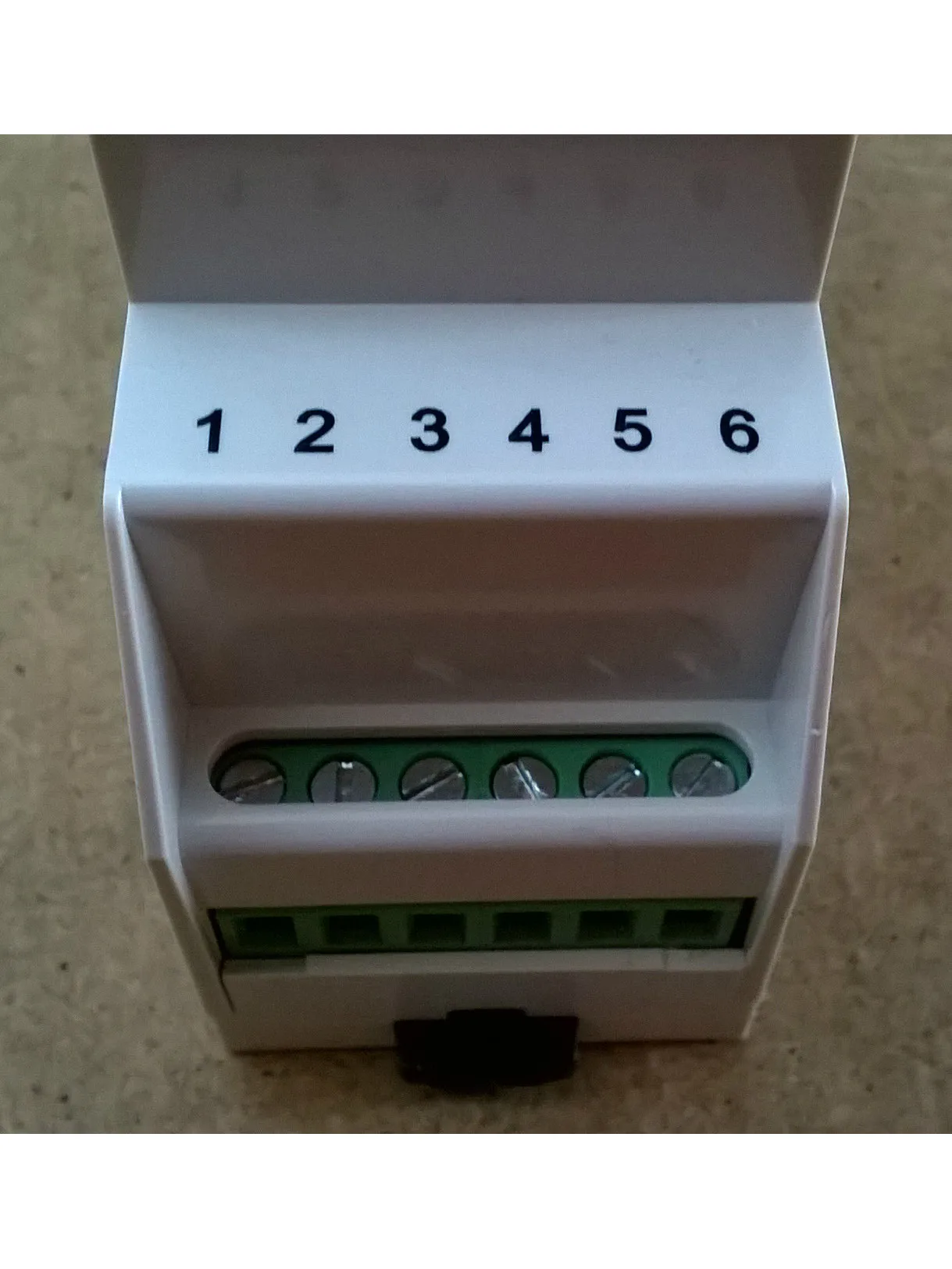

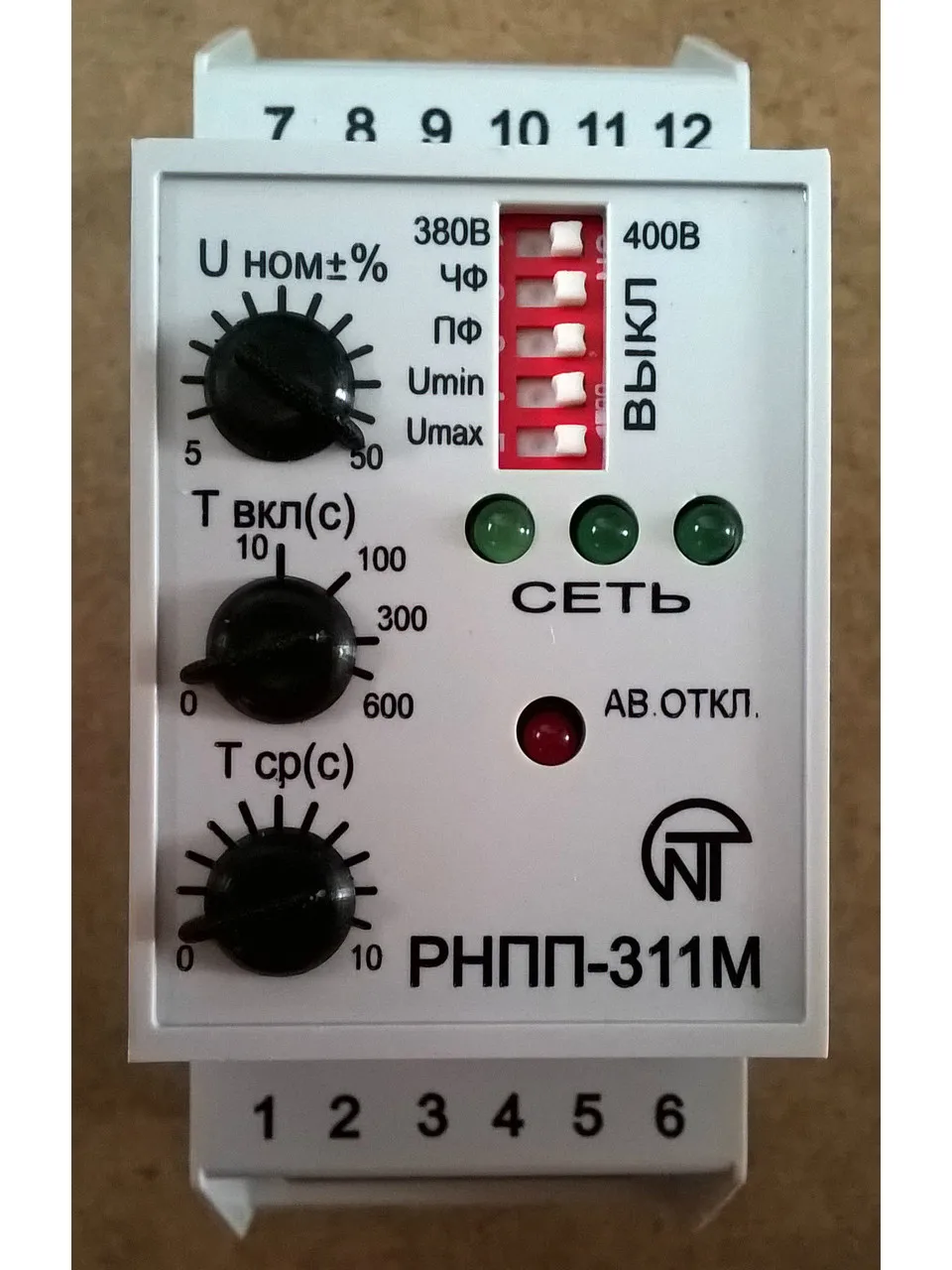

НАЗНАЧЕНИЕ: Многофункциональное реле напряжения, перекоса и последовательности фаз РНПП-311М являет- ся модификацией реле РНПП-311 и предназначено для: контроля допустимого уровня напряжения; контроля правильного чередования и отсутствия слипания фаз; контроля полнофазности и симметричности сетевого напряжения (перекоса фаз); отключения нагрузки 380/220 В 50 Гц путем размыкания цепи питания нагрузки (коммутации элек- трических цепей постоянного и переменного тока) при некачественном сетевом напряжении. Время срабатывания РНПП-311М задается пользователем (Тср); контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения. Время автоматического повторного включения (Твкл) задается пользователем; индицирования аварии при возникновении аварийной ситуации и индикации наличия напряжения на каждой фазе. В реле РНПП-311М предусмотрены возможности выбора типа контролируемой сети (380 или 400 В) и набора защитных функций. С помощью переключателя пользователь может выбрать тип контролируемой сети. Переключателями можно задать защитные функции прибора, что позволяет РНПП-311М работать в различных режимах, как: - режим полного контроля напряжения сети; - режим контроля минимального/максимального напряжения; - режим контроля минимального напряжения; - режим контроля максимального напряжения; - режим контроля наличия фаз; - режим контроля неправильного чередования и наличия слипания фаз; - режим контроля перекоса фаз, и в других режимах. ВНИМАНИЕ! ИСТОЧНИК ОПЕРАТИВНОГО ПИТАНИЯ ГАЛЬВАНИЧЕСКИ СВЯЗАН С НУЛЕМ СЕТИ. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ: Номинальное линейное/фазное напряжение, В: 380/220, 400/232 Частота сети, Гц: 45 - 65 Диапазон регулирования порога по Umax/Umin, в % от Uном: (5 - 50) Диапазон регулирования по Тср, с: 0 - 10 Диапазон регулирования по Твкл, с: 0 - 600 Фиксированная задержка срабатывания по Umin, с: 12 Время срабатывания при обрыве одной из фаз, с, не более: 0,2 Время готовности при подаче напряжения на реле, с, не более: 0,2 Величина перекоса фаз, В: 60 Гистерезис по напряжению, В: 5 - 6 Гистерезис по перекосу фаз, В: 5 - 6 Точность определения порога срабатывания по напряжению, В, не более: 3 Точность определения перекоса фаз, %, не более: 2 Напряжение, при кот. сохраняется работоспособность, % от Uном.: от -50 до +150 Потребляемая мощность (под нагрузкой), ВА, не более: 3,0 Максимальный коммутируемый ток выходных контактов, А: 5 Коммутационный ресурс выходных контактов под нагрузкой 5А, не менее, раз: 100 тыс. Коммутационный ресурс выходных контактов под нагрузкой 1А, не менее, раз: 1 млн. Степень защиты прибора: IP40 Степень защиты клеммника: IP20 Климатическое исполнение: УХЛ4 Диапазон рабочих температур, С: от -35 до +55 Температура хранения, С: от -45 до +70 Масса, кг, не более: 0,200 Габаритные размеры, мм: 35 х 92 х 58 Монтаж на стандартную DIN-рейку 35 мм Положение в пространстве произвольное
